META查看Fluent结果

        今天抽时间给大家讲一下怎么在META里查看Fluent的后处理结果，主要就是看表面压力大小，流线以及速度的矢量场。

        其他的CFD后处理结果查看也和这个大差不差，这篇文章就以风洞实验为例子。流体的外流场的网格划分，我会放到下篇文章讲。

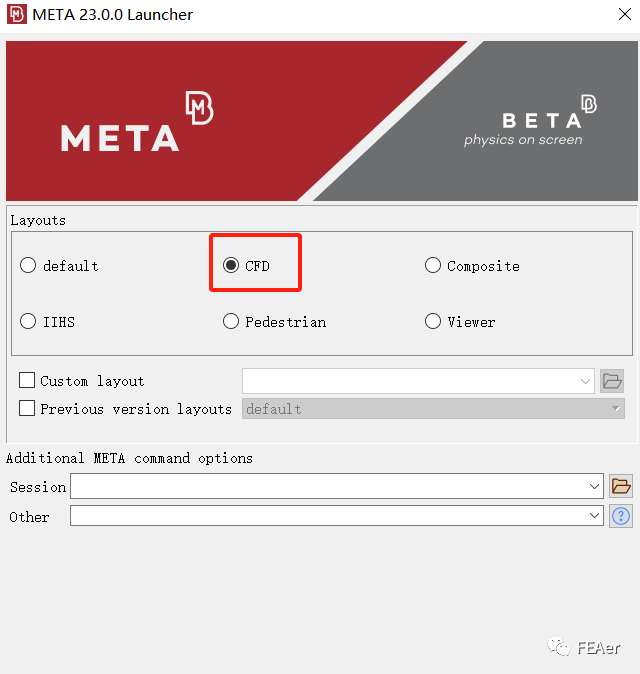

打开META。这里选择CFD

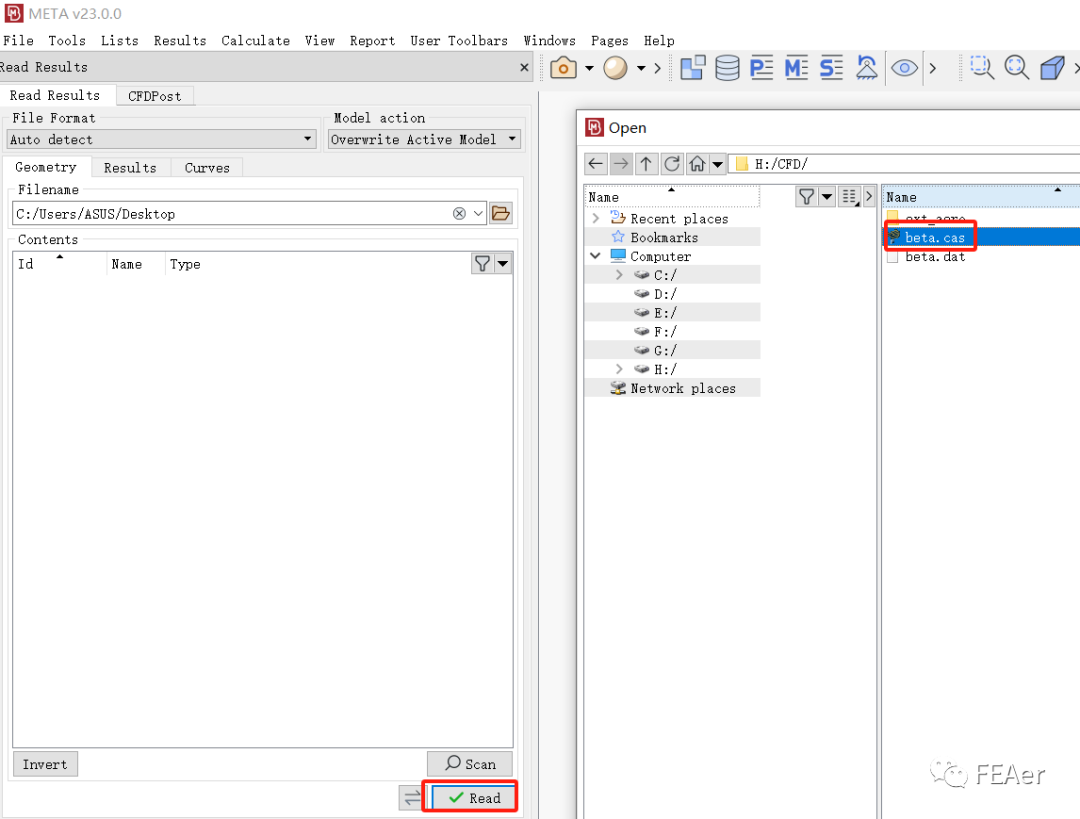

读取我们的beta.cas文件

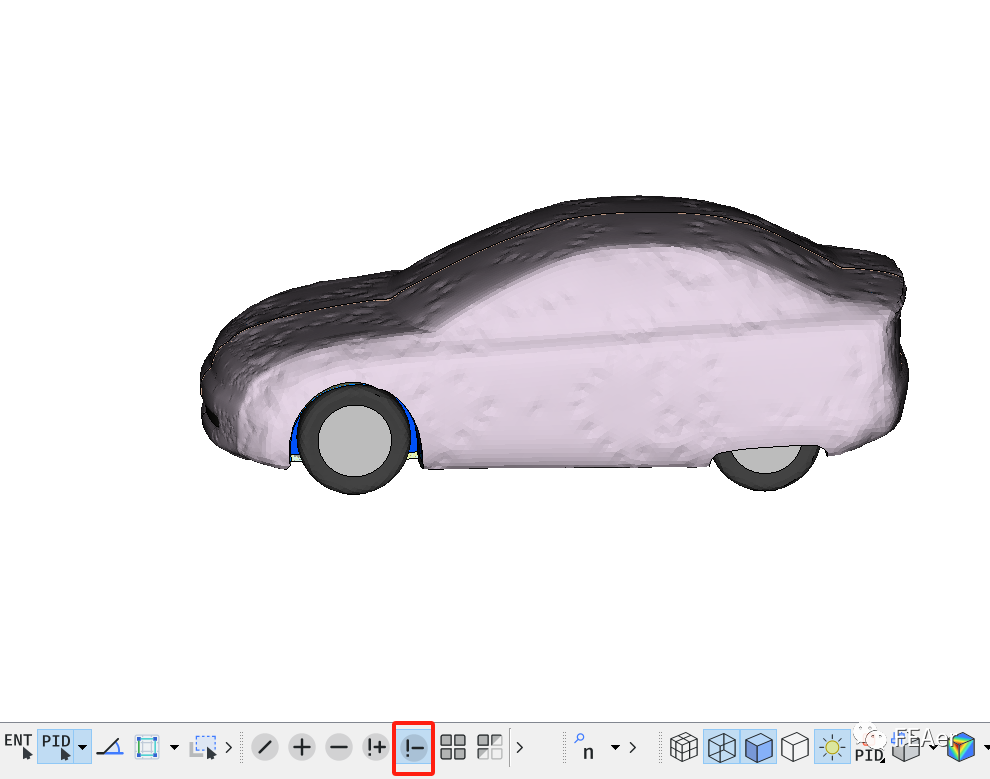

把外面的腔体隐藏

这里读取我们的表面压力云图，以及速度矢量场。

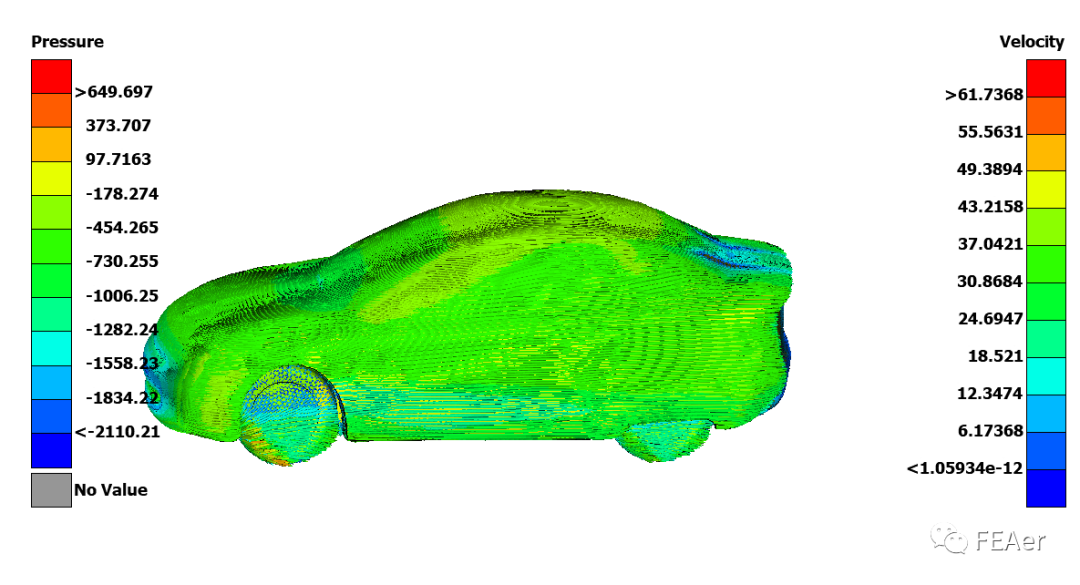

效果如图

这里可以调节这些速度矢量是基于节点还是单元，以及这些矢量的密度和大小。

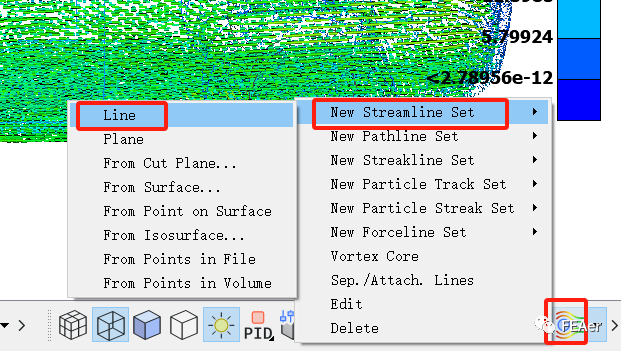

点击创建空气流动的迹线

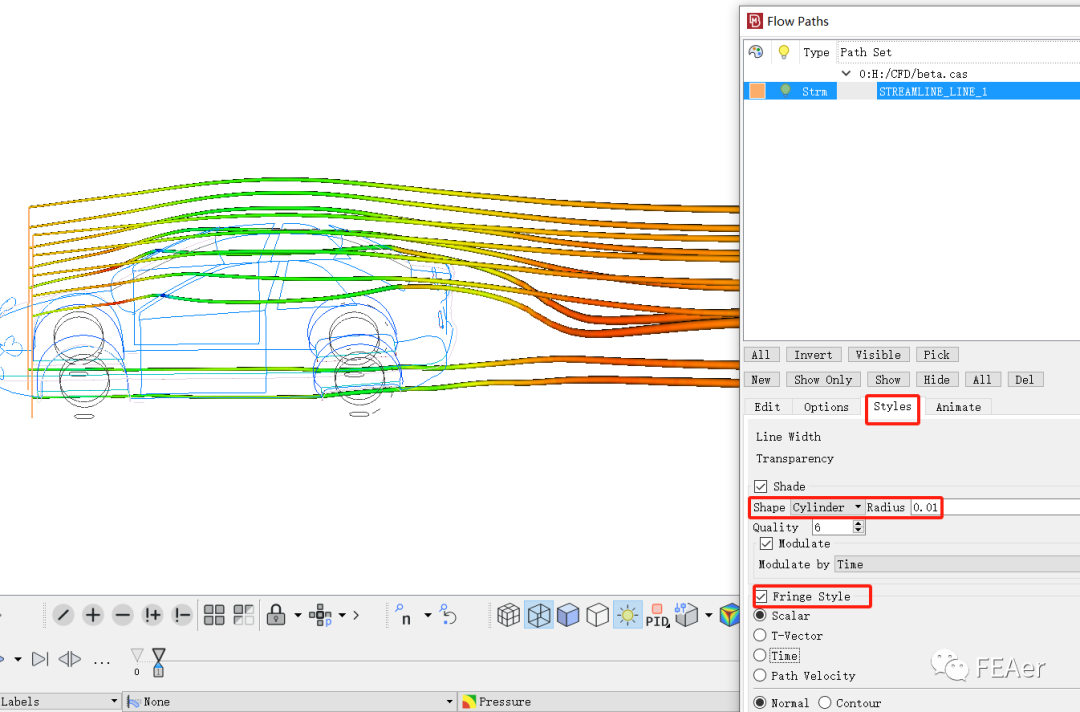

这里我们设置迹线的形状和类型

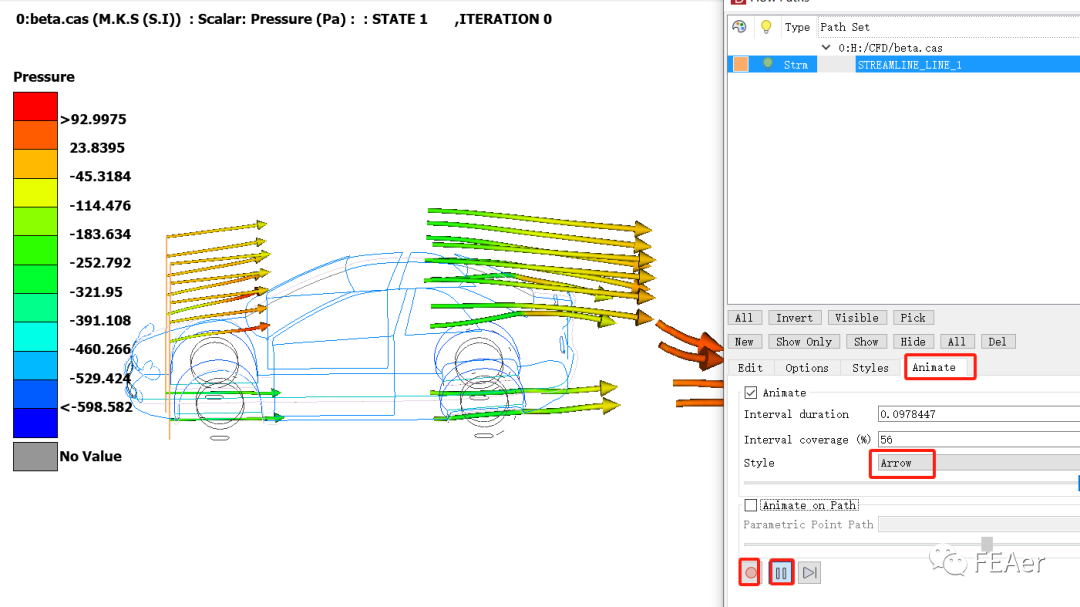

这里打开动画，选择迹线运动轨迹的类型，我这里选择箭头，点击红色的小圆点，开始录制动画

好了，今天的介绍就到这里了。如果觉得有帮助，记得别忘了点个赞。
