1 概述
在某些模型中,利用局部坐标系可极大的方便模型设置,例如对弯曲的多孔板设置多孔介质属性、设置各向异性的材料属性等。
2 创建坐标系

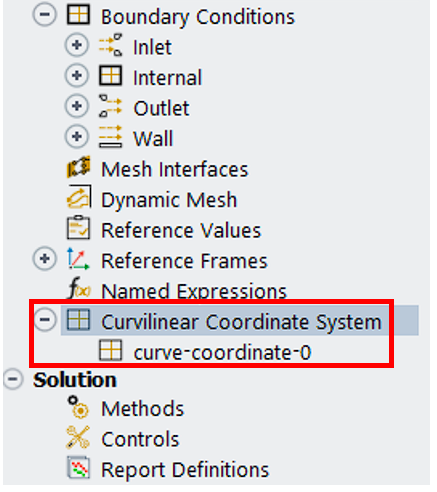

通过树状菜单中“curvilinear coordinate system”可创建曲线型局部坐标系。

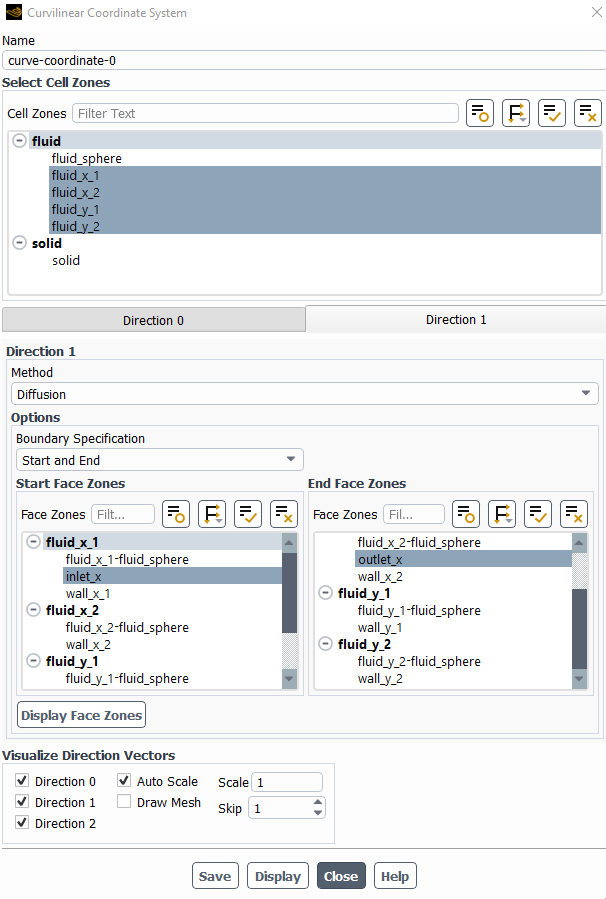

右键点击“新建”,在如下图所示界面设置局部坐标系。
设置完成后,点击“save”按钮保存坐标系设置,程序自动在每个面单元的形心创建一个局部坐标系。
2.1 区域设置
cell zone的选择不仅决定了方向设置中参考曲面的设置,也决定了局部坐标系的应用范围。未勾选的区域不创建局部坐标系。

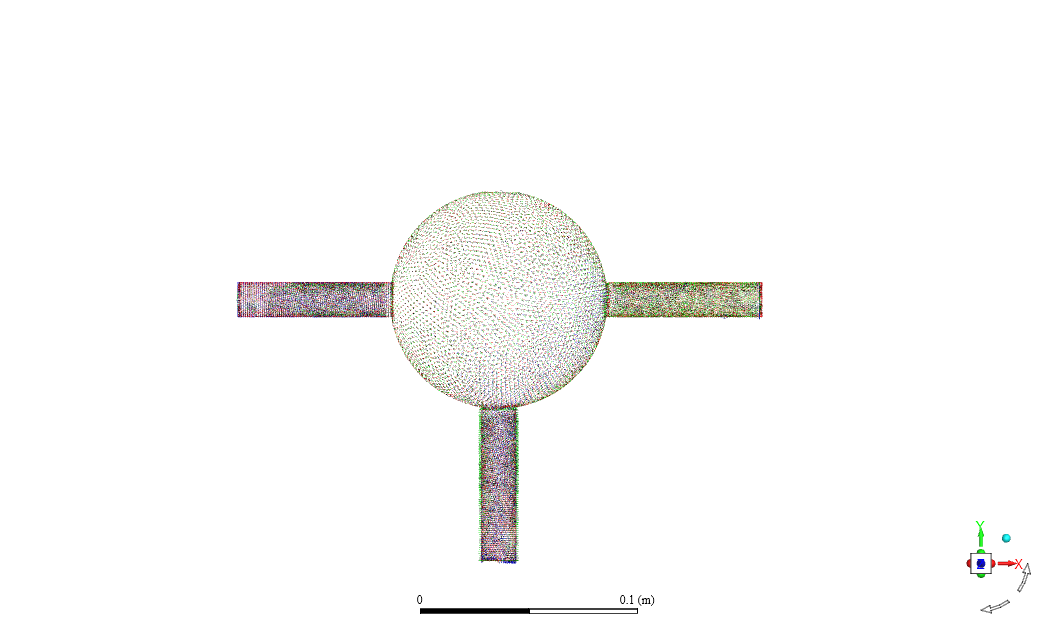

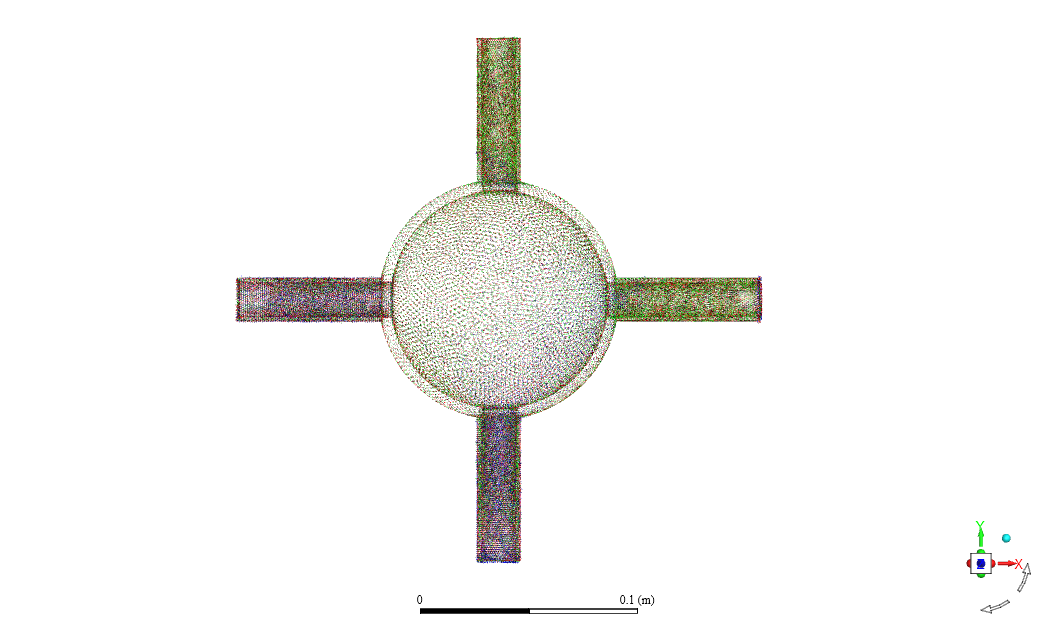

不同cell zone选择下的局部坐标系显示(上图选择全部区域,下图仅选择部分区域)
2.2 坐标方向设置
坐标系必须设置方向 0 和方向 1,方向 2 为两者的向量叉乘,由软件自动计算。

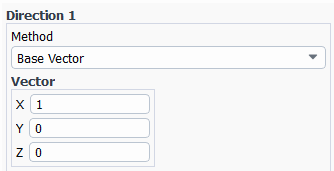

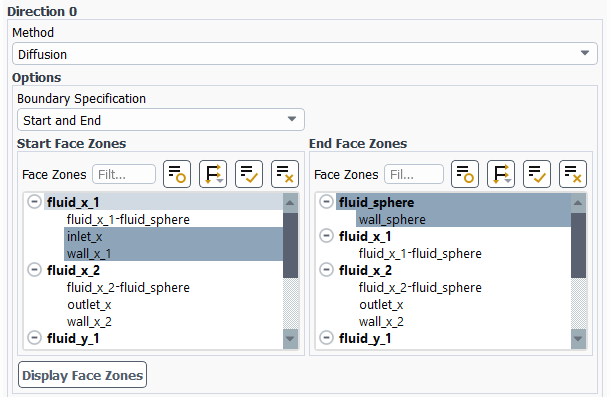

方向设置有三种方法:扩散(diffusion)、基准向量(base vector)、向量投影(vector projection)。
扩散方法的核心为求解扩散方程,得到各位置的扩散方向作为坐标指向。扩散方程的形式为:
程序采用迭代法求解,计算停止标准为残差小于 1^-6,或者达到 20 次迭代。
向量投影方法仅适用于设置方向 1,不能设置方向 0。其坐标轴方向为指定的向量在方向 0 的法向投影。
2.3 坐标系显示

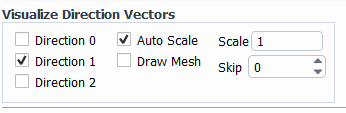

方向 0、方向1、方向 2 可选择性进行显示需要关注的部分。视图中,方向 0 为红色显示,方向 1 为绿色,方向 2 为蓝色。

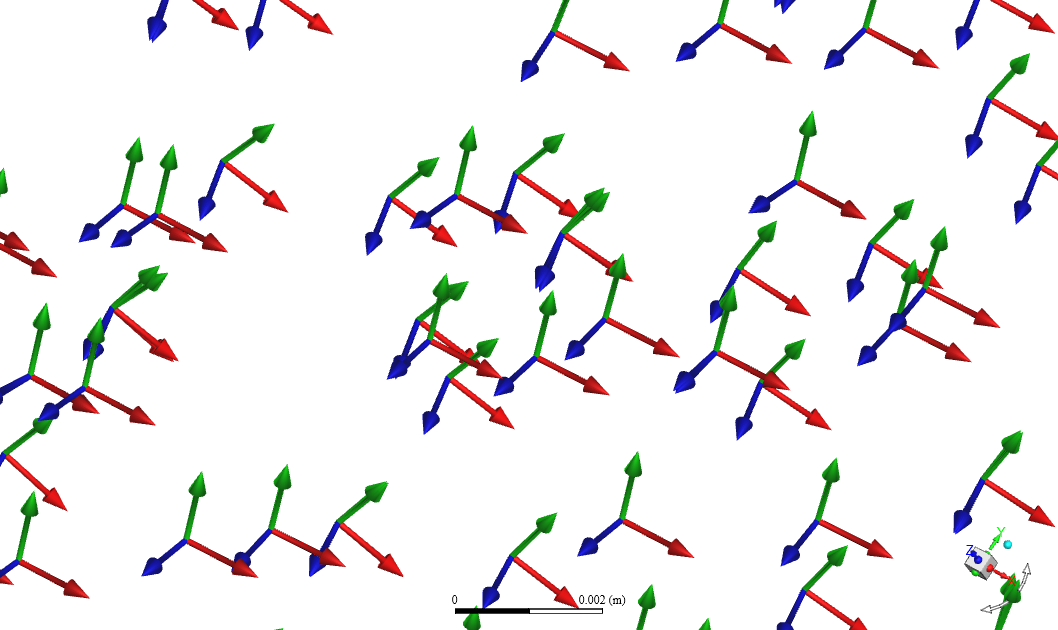

局部坐标系可视化
建议勾选“auto scale”选项,使显示的坐标大小始终处于合适范围
在“skip”设置正整数,可跳过部分坐标系显示,避免程序卡顿。数字越大,显示的对象越少。
3 局部坐标系的应用
在需要依赖于坐标选取的设置中,可选择创建的局部坐标系。

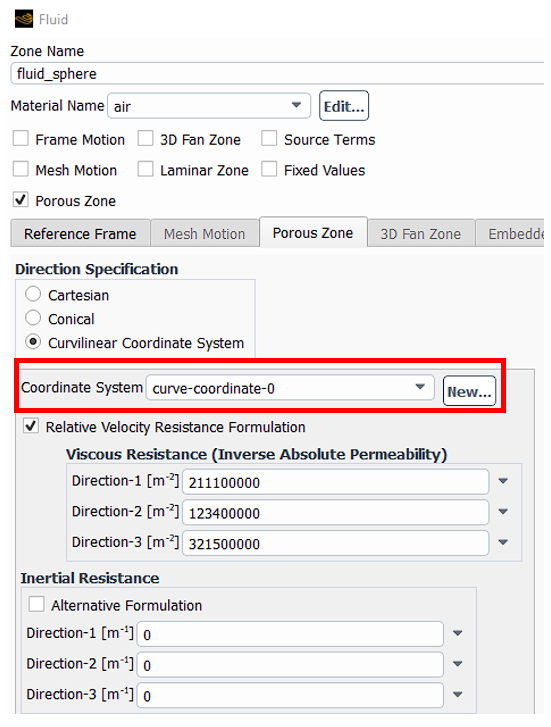

通过局部坐标系设置多孔介质属性

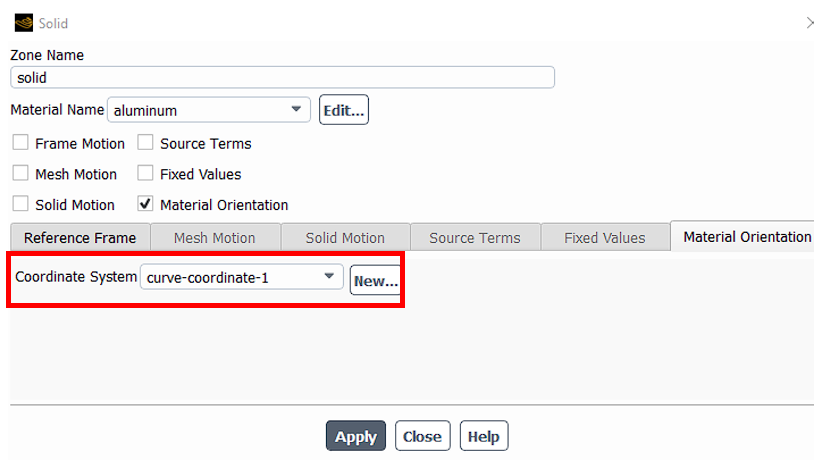

通过局部坐标系设置材料各向异性方向(需要热传导率采用“orthotropic”模式定义)
备注:基于2023R1版本实测中,经常因为方向定义问题导致程序崩溃,感觉程序稳定性欠佳,需要注意及时保存。
本篇文章来源于微信公众号: CFD之道
