本案例模拟计算流体计算域中存在突然运动壁面时的瞬态流动。

文献：H. Schlichting, K. Gersten, Boundary Layer Theory, 8th Edition, pp. 126-127, 2000

1 问题描述

计算模型如下图所示。。

计算参数如表所示。

2 Fluent设置

• 以2D、Double Precision方式启动Fluent并加载case文件

2.1 General设置

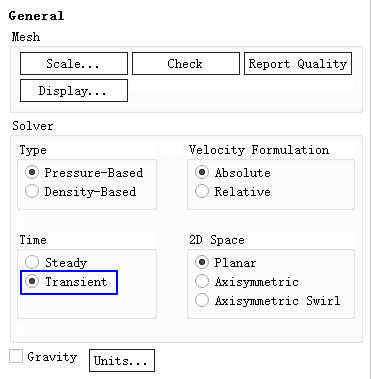

• 鼠标双击模型树节点General，右侧面板激活选项Transient采用瞬态计算

2.2 Models设置

• 保持默认设置

2.3 Materials设置

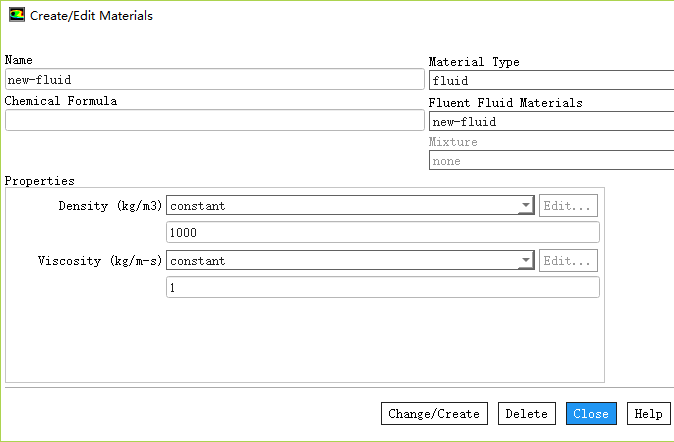

• 新建材料，如下图所示设置其密度及粘度分别为1000 kg/m3及1 kg/m-s

2.4 Cell Zone Conditions设置

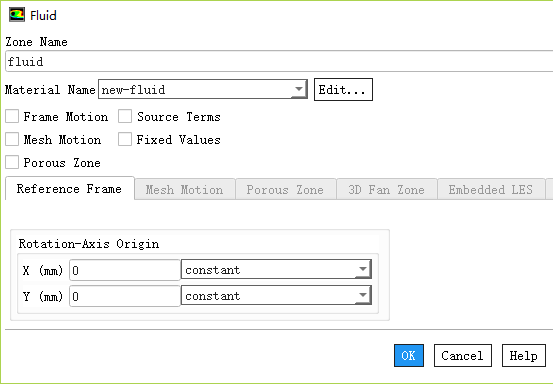

• 双击模型树节点Cell Zone Conditions > fluid > fluid，弹出对话框中确保Material Name为new-fluid

2.5 Boundary Conditions设置

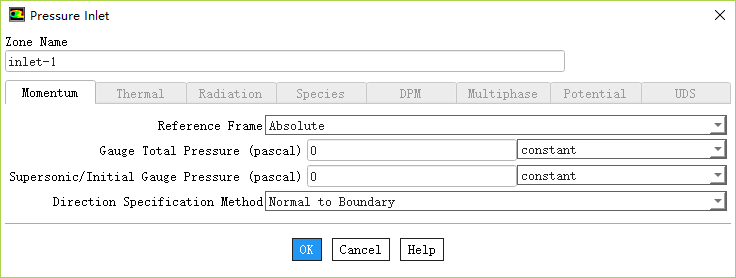

• 双击模型树节点Boudnary Conditions > inlet-1，如下图所示设置压力为0

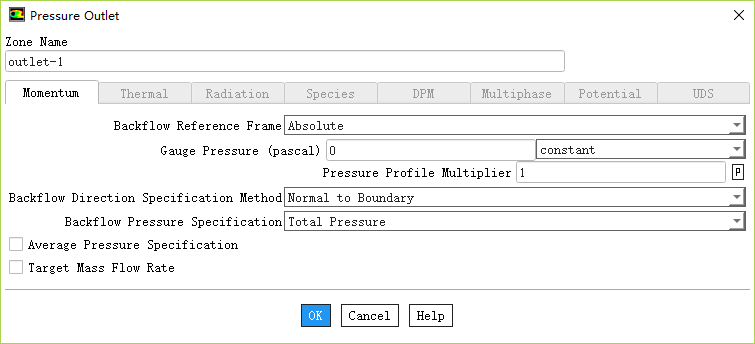

• 鼠标双击模型树节点Boundary Conditions > outlet-1，如下图所示设置参数

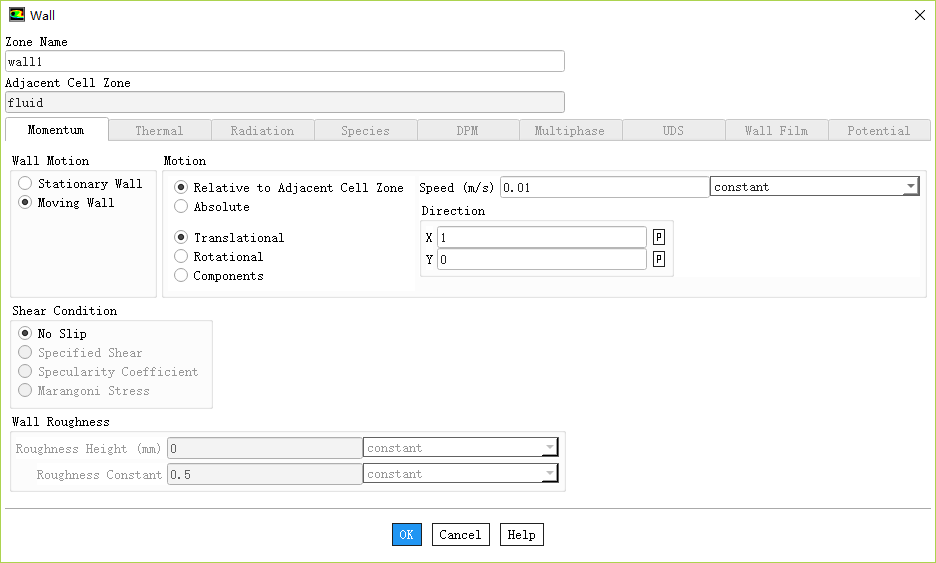

• 鼠标双击模型树节点Boundary Conditions > wall1，如下图所示设置壁面运动速度为0.01 m/s

2.6 Initialization

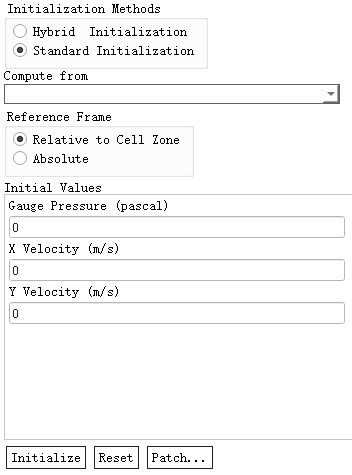

• 鼠标双击模型树节点Initialization，右侧面板如下图所示设置

2.7 Run Calculation设置

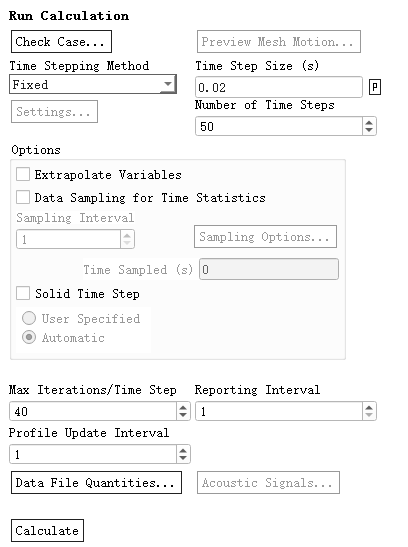

• 鼠标双击模型树节点Run Calculation，如下图所示设置参数，点击按钮Calculate开始计算

3 计算后处理

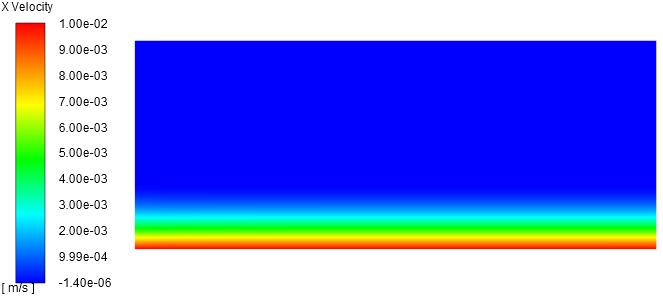

• 1s 时刻X方向速度分布

• 定义参数

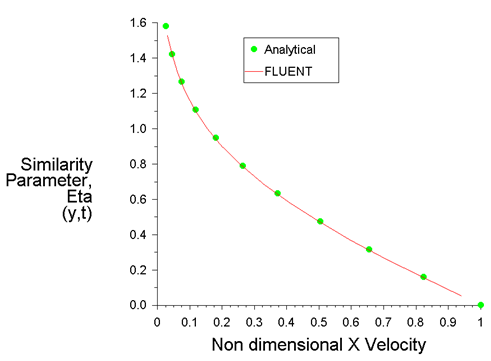

结果验证：

计算结果能够较好的与实验值相吻合。

模型自己建，懒得传了。
