PyFluent中进行Fluent UDF编译与加载

本文演示在PyFluent中进行UDF编译、加载及调用过程。

Fluent2022R2版本中可以利用PyFluent进行仿真流程控制，利用其进行Fluent二次开发简直不要太香。

要利用PyFluent进行UDF编译与加载，可以参照下面的步骤。

1、本机编译环境

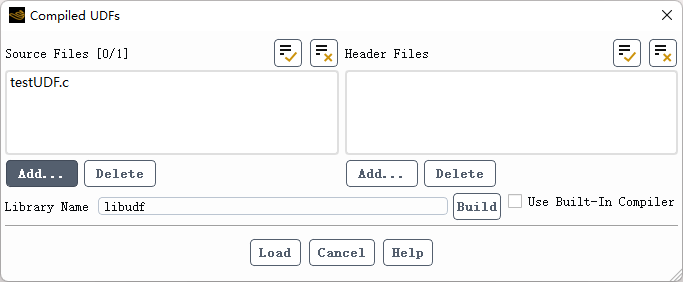

首先需要配置好本机的UDF编译环境，确保能够在Fluent中成功进行UDF编译，即在下面的对话框中能够通过Build按钮进行UDF编译。

2、准备测试UDF

随便写个最简单的UDF进行测试。代码如下：

#include "udf.h"
DEFINE_ON_DEMAND(test)
{
    Message0("hello, UDF!n");
}

将程序保存为testUDF.c。

3、PyFluent中编译并加载UDF

基本原理为参照TUI命令进行编译。

在TUI中编译及加载运行此UDF的命令为：

/define/user-defined> use-built-in-compiler? yes
/define/user-defined/compiled-functions compile "libudf" yes y "testUDF.c" "" ""
/define/user-defined/compiled-functions load "libudf"
/define/user-defined/execute-on-demand "test::libudf"

可以利用PyFluent重复此过程。

import ansys.fluent.core as pyfluent
solver = pyfluent.launch_fluent(precision="double", processor_count=8, mode="solver",version="2d")

# 启用内置编译器
solver.tui.define.user_defined.use_built_in_compiler("yes")
# 编译UDF源文件testUDF.c
solver.tui.define.user_defined.compiled_functions("compile","libudf","yes","y","testUDF.c","","")
# 加载udf
solver.tui.define.user_defined.compiled_functions("load","libudf")

程序输出如下所示。

 Give C-Source file names:

 Give header file names:
Copied d:Demo/testUDF.c to libudf\src
"y" is not found Copied y to libudf\src
(system "copy "C:PROGRA~1ANSYS Incv222fluent"fluent22.2.0srcudfsconstruct.udf "libudf\win642ddp_hostSConstruct" ")
        1 file(s) copied.
(system "copy "C:PROGRA~1ANSYS Incv222fluent"fluent22.2.0srcudfscons_test.bat "libudf\win642ddp_hostscons_test.bat" ")
        1 file(s) copied.
(chdir "libudf")(chdir "win64\2ddp_host")Compiler used is  "C:\PROGRA~1\ANSYS Inc\v222\fluent"\ntbin\clang\bin\clang-cl
Linker used is  "C:\PROGRA~1\ANSYS Inc\v222\fluent"\ntbin\clang\bin\lld-link
Copy("d:\Demo\libudf\win64\2ddp_host\resolve.exe", "C:\PROGRA~1\ANSYS Inc\v222\fluent\ntbin\win64\resolve.exe")
Copy("d:\Demo\libudf\win64\2ddp_host\testUDF.c", "d:\Demo\libudf\src\testUDF.c")
c_sources  ['testUDF.c', 'udf_names.c']
c_sources_  ['testUDF.c']
(system "copy "C:PROGRA~1ANSYS Incv222fluent"fluent22.2.0srcudfsconstruct.udf "libudf\win642ddp_nodeSConstruct" ")
        1 file(s) copied.
(system "copy "C:PROGRA~1ANSYS Incv222fluent"fluent22.2.0srcudfscons_test.bat "libudf\win642ddp_nodescons_test.bat" ")
        1 file(s) copied.
(chdir "libudf")(chdir "win64\2ddp_node")Compiler used is  "C:\PROGRA~1\ANSYS Inc\v222\fluent"\ntbin\clang\bin\clang-cl
Linker used is  "C:\PROGRA~1\ANSYS Inc\v222\fluent"\ntbin\clang\bin\lld-link
Copy("d:\Demo\libudf\win64\2ddp_node\resolve.exe", "C:\PROGRA~1\ANSYS Inc\v222\fluent\ntbin\win64\resolve.exe")
Copy("d:\Demo\libudf\win64\2ddp_node\testUDF.c", "d:\Demo\libudf\src\testUDF.c")
c_sources  ['testUDF.c', 'udf_names.c']
c_sources_  ['testUDF.c']

Done.

DESKTOP-HK2IOKB: Opening library "d:\Demo\libudf"...Done.

DESKTOP-HK2IOKB: Opening library "d:\Demo\libudf"...
	test
Done.

可以看到UDF已经被顺利加载。

4、执行UDF

如果从TUI改造代码，按道理可以使用下面的代码调用此UDF：

solver.tui.define.user_defined.execute_on_demand("test::libudf")

然而不知道哪里出了问题，程序给出下面的错误信息，并且Fluent自动退出。

rror: eval: unbound variable
Error Object: test::libudf
Invalid string.

Error: %udf-on-demand: invalid function name
Error Object: #f

Error: %udf-on-demand: invalid function name
Error encountered in critical code section

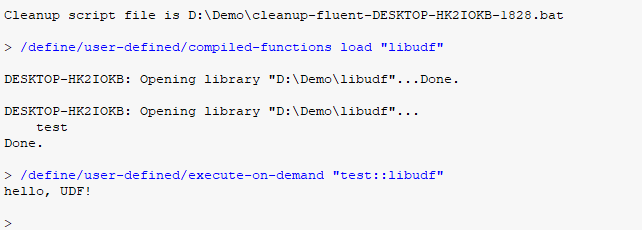

看错误提示似乎是函数名test::libudf不对，但是在Fluent中利用TUI命令/define/user-defined/execute-on-demand "test::libudf"的确是可以运行的，如下图所示。

喝了口水，突然觉得应该是函数名必须使用字符串，灵机一动改成了下面的形式：

solver.tui.define.user_defined.execute_on_demand('"test::libudf"')

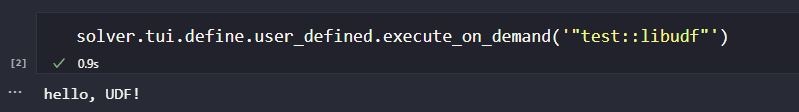

果然可以运行了，如下图所示。

这里只是一个简单的UDF编译调用测试案例，对于其他各种复杂案例，按理也可以依此方法进行处理。
