【Fluent案例】08:沸腾

内容纲要

本文为历史文章,看过的童鞋可略过~

本案例来自于Fluent官方教程。之前曾在博客上发布过,然而还是有不少人说做不出来,今天再次发布,步骤更加详细,应该能够做的出来的。

1 介绍

本案例的利用Mixture多相流模型以及Evaporation-Condensation模型解决传热与传质问题。

本教程包含的内容:

  • 使用Mixture多相流模型解决混合多相流问题

  • 使用蒸发-冷凝模型(Evaporation-Condensation模型)

  • 选择合适的求解设置

  • 结果数据后处理

2 案例描述

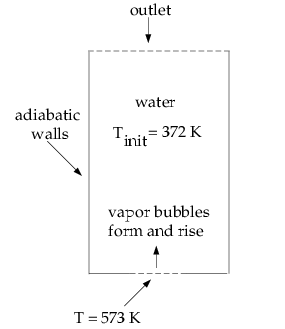

本教程要解决的问题如下图所示。初始状态下,容器中包含有温度接近沸点的水(温度372K),容器底部温度573K,在热传导的作用下,底部壁面附近温度会超过水的饱和温度(373K),此时水会发生相变(沸腾)产生气泡,在浮力的作用下气泡会上升。

3 启动Fluent

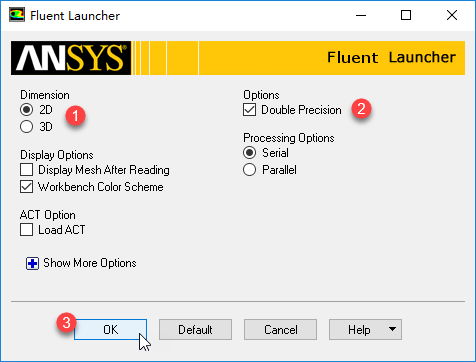

  • 启动Fluent

  • 选择2DDouble Precision

  • 选择OK按钮启动Fluent

4 读入网格

  • 利用菜单File → Read → Mesh…读入网格文件Boil.msh

5 General设置

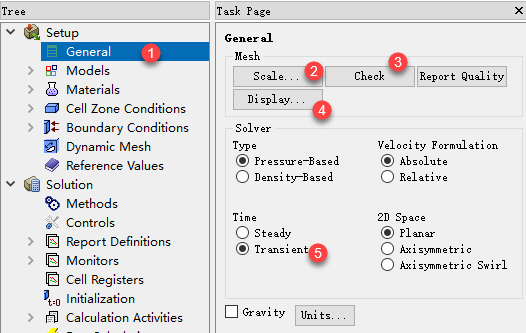

  • 选择模型树节点General

  • 点击Scale按钮查看计算域尺寸

  • 点击Check按钮检查网格质量

  • 可点击Display按钮查看网格

6 Multiphase设置

这里选用Mixture多相流模型。

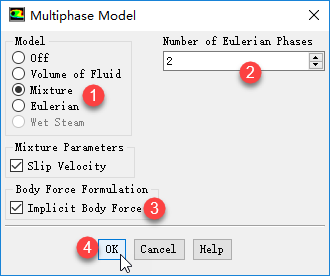

  • 双击模型树节点Models > Multiphase,弹出多相流设置对话框

  • 选择Mixture多相流模型

  • 设置Number of Eulerian Phases2

  • 激活选项Implicit Body Force

  • 点击OK按钮关闭对话框

注:若计算域中某一相的运动主要受浮力或重力影响的话,则建议激活选项Implicit Body Force。

7 能量方程

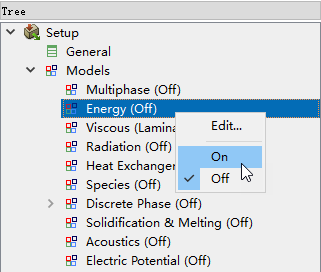

  • 右键选择模型树节点Models > Energy,选择弹出子菜单On

8 Materials设置

从材料数据库中添加材料water-liquidwater-vapor,并修改参数。

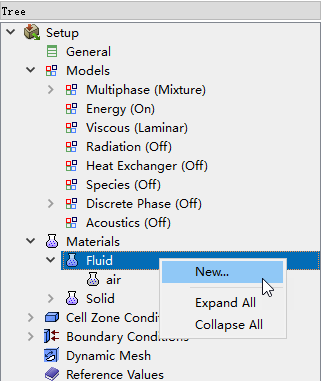

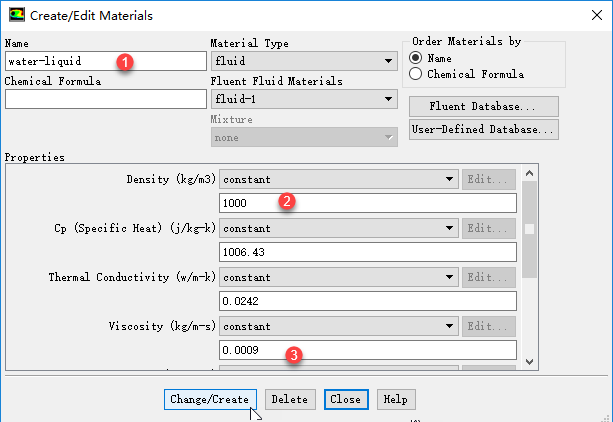

  • 右键点击模型树节点Materials > Fluid,选择子菜单New…打开新建材料对话框

  • 设置Namewater-liquid

  • 设置viscosity0.0009

  • 设置Molecular Weight18.0152

  • 设置Standard State Enthalpy0

  • 其他参数保持默认设置,点击按钮Change/Create修改并创建材料

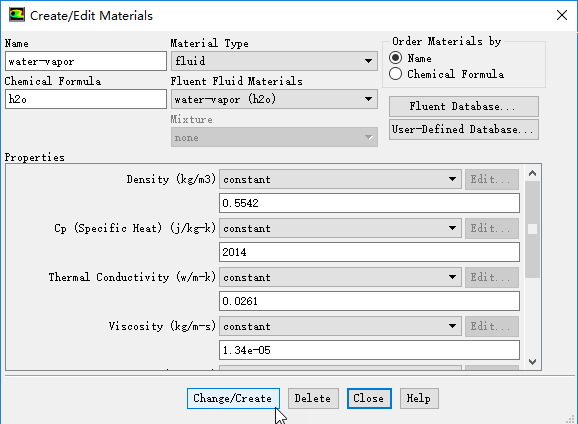

同样的方法创建第二种材料water-vapor,也可以直接从材料数据库中提取。修改其材料参数:

  • 设置Density0.5542 kg/m3

  • 设置Cp2014 j/kg-K

  • 设置Thermal Conductivity0.0261

  • 设置Viscosity1.34e-5

  • 设置Molecular Weight18.0152

  • 设置Standard State Enthalpy2.992325e7

  • 设置Reference Temperature298.15 K

  • 点击按钮Change/Create修改并创建材料

9 设置Phase

设置液态水为主相,水蒸气为第二相。

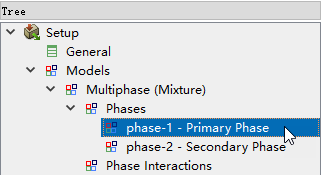

  • 鼠标双击模型树节点Models > Multiphase > Phaes > Phase-1-Primary Phase,弹出主相设置对话框

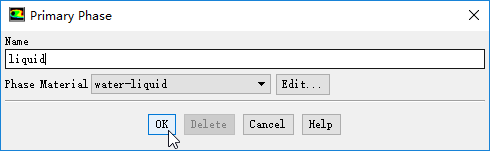

  • 设置Phase Materialwater-liquid,修改Nameliquid,点击OK按钮关闭对话框

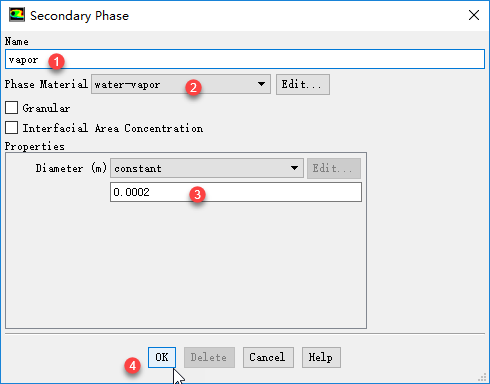

  • 鼠标双击模型树节点Models > Multiphase > Phaes > Phase-2-Secondary Phase,弹出第二相设置对话框

  • 设置Namevapor,设置Phase Materialwater-vapor,设置Diameter0.0002 m

  • 点击OK按钮关闭对话框

10 设置相间作用

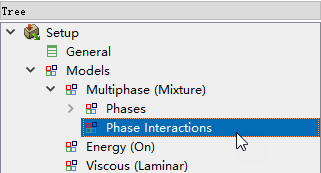

  • 双击模型树节点Models > Multiphase > Phase Interactions,弹出相间相互作用设置对话框

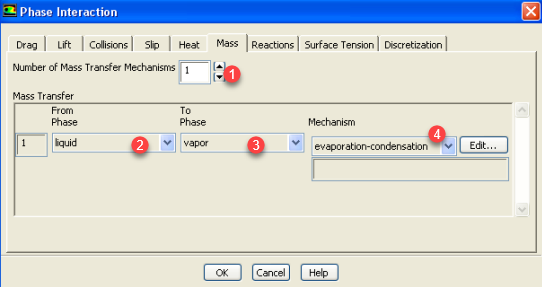

  • 在弹出的对话框中,切换至mass标签页

  • 设置Number of Mass Transfer Mechanisms1

  • 设置From Phaseliquid

  • 设置To Phasevapor

  • 选择Mechanismevaporation-condensation

选择蒸发-冷凝模型后,会弹出模型参数设置对话框,这里保持默认设置即可。

11 Boundary Conditons设置

11.1 设置出口边界

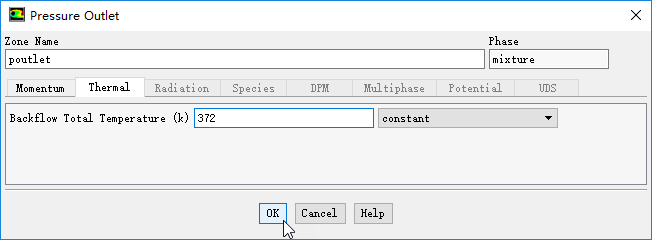

  • 双击模型树节点Boundary > poutlet ,弹出边界条件设置对话框

  • 切换至Thermal标签页

  • 设置Backflow Total Temperature372 K

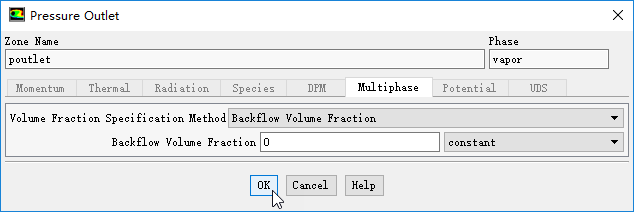

  • 双击模型树节点Boundary > poutlet > vapor ,弹出边界条件设置对话框

  • 切换至Multiphase标签页,设置Backflow Volume Fraction0

  • 点击OK按钮关闭对话框

11.2 wall-hot设置

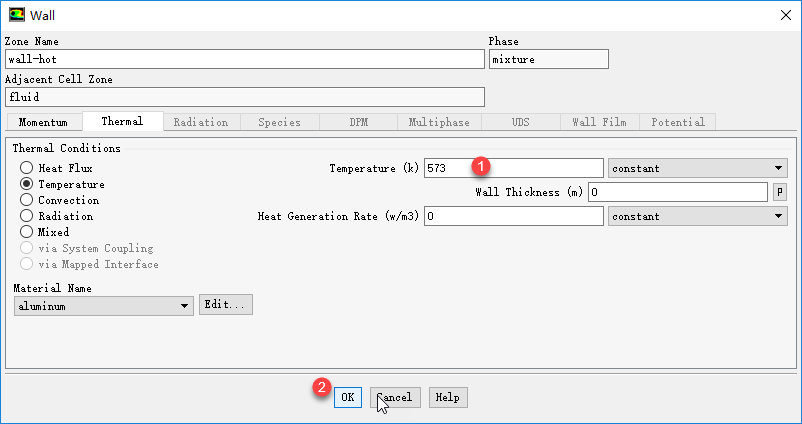

  • 双击模型树节点Boundary > wall-hot,弹出边界条件设置对话框

  • 切换至Thermal标签页,设置Thermal ConditonsTemperature

  • 设置Temperature573 K

  • 点击OK按钮关闭对话框

其他边界保持默认设置。

12 Operating Conodtions

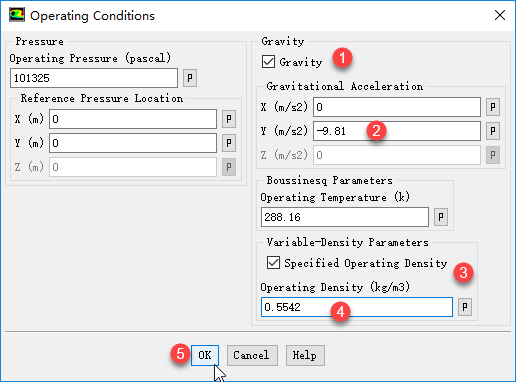

  • 双击模型树节点Boudnary Conditons

  • 点击右侧面板中按钮Operating Conditons

  • 激活选择Gravity,设置重力加速度为Y方向-9.81

  • 激活选项Specified Operating Density0.5542

  • 点击OK按钮关闭对话框

13 Solution Methods

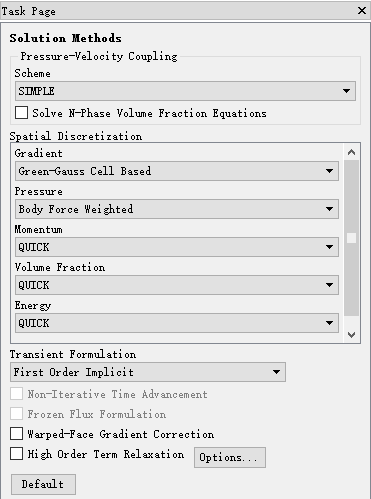

  • 双击模型树节点Solution > Methods

  • 设置GradientGreen-Gauss Cell Based

  • 设置PressureBody Force Weighted

  • 其他模型均采用QUIDK格式

14 Solution Controls

  • 双击模型树节点Solution > Methods

  • 设置 Pressure为** 0.5**

  • 设置Momentum0.2

  • 设置Volume Fraction0.4

15 初始化

15.1 全域初始化

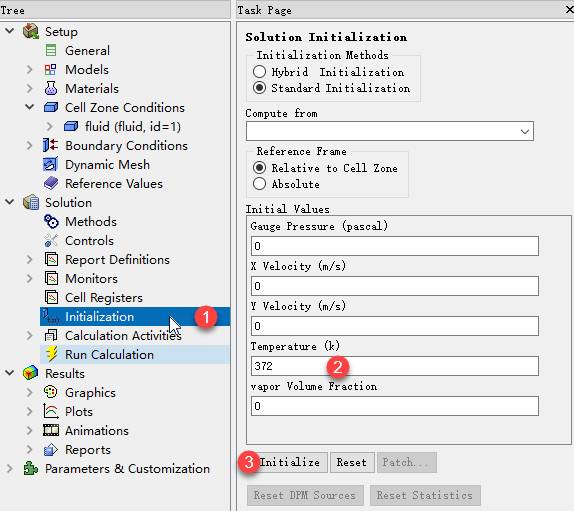

  • 双击模型树节点Initialization

  • 右侧面板中设置Temperature372 K

  • 点击按钮Initialize进行初始化

15.2 Adapt区域

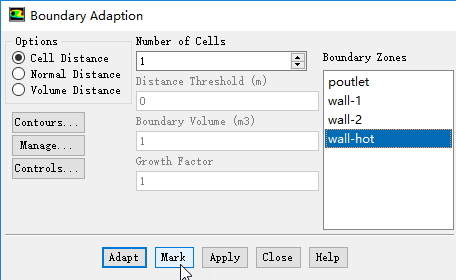

  • 选择工具栏按钮Adapt > Mark/Adapt Cells > Boundary

  • Boundary Zones列表中选择列表项wall-hot

  • 点击按钮Mark进行标记

15.3 Patch区域

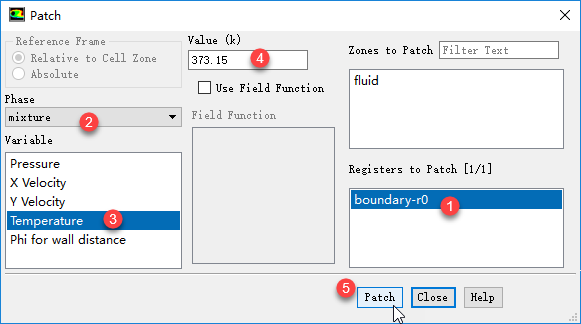

  • 双击模型树节点Initializations,点击右侧面板中按钮Patch

  • 设置前面标记的边界温度为373.15 K,如下图所示顺序进行设置

16 设置自动保存

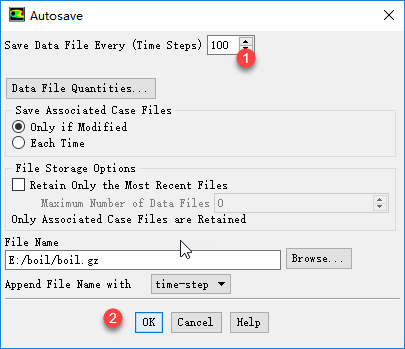

  • 双击模型树节点Solution > Calculation Activities > Autosave

  • 设置Save Data File Every100

可以设置监控动画,不过建议在专业后处理软件中进行动画输出。

17 计算

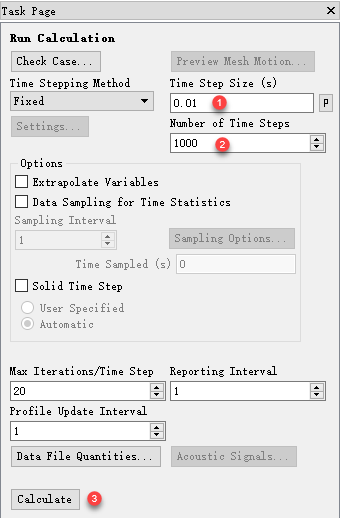

  • 双击模型树节点Run Calculation

  • 设置Time Step Size0.01 s

  • 设置Number of Time Steps1000

  • 点击按钮Calculate进行计算

18 计算结果

计算需要较长时间,这里没有时间算。

  • 3s时刻液体速度

  • 3s时刻水蒸气体积分数

  • 3s时刻温度分布
