讲讲帅气的MIKE

内容纲要

 DHI介绍

DHI水与环境是一个独立的国际性科研及咨询机构,始建于1964年。DHI经丹麦科技创新部审核批准为国家级技术研究中心。DHI的目标是在水资源、水利工程、水动力、生态与环境化学以及在其他水和环境的相关领域中建立并保持竞争优势,提高技术水平。


DHI的咨询服务领域

  • 城市给排水管网

  • 污水处理技术

  • 环境风险评估

  • 工业污染控制

  • 河流及洪水管理

  • 水文,土壤和污染

  • 水资源管理

  • 水质模拟

  • 港口与近海技术

  • 海岸与河口动力学

  • 生态与环境




MIKE水环境软件

MIKE系列水环境分析软件是由DHI专家依靠多年的工程经验潜心研究开发而成的,已成为水与水环境领域软件模型工具的通用性标准。MIKE软件产品适用于所有与水相关的领域,从饮用水供水到水排放等均可以用MIKE软件进行模拟。


应用领域

  • 海洋

  • 海岸

  • 海港和码头

  • 泥沙流移

  • 生态学

  • 河流和水库

  • 洪水

  • 气候变化

  • 水质

  • 水资源管理

  • 水资源分配

  • 收集系统

  • 废水处理

  • 地表水和地下水

  • 渗流


主要产品

  • MIKE 21 -海岸和海洋 2D 建模

  • MIKE 3 -海岸和海洋 3D 建模

  • MIKE 11 -无限河流建模

  • MIKE FLOOD -城市、海岸及河流洪水建模

  • MIKE SHE -- 综合水文学

  • MIKE HYDRO Basin -综合流域管理

  • LITPACK -海岸地貌活动和海岸线动力学

  • MIKE URBAN -城市水务建模

  • WEST -废水处理厂的建模和模拟

  • FEFLOW -高级地下水建模


MIKE 21 FM软件包

MIKE 21是一个专业的工程软件包,用于模拟河流、湖泊、河口、海湾、海岸及海洋的水流、波浪、泥沙及环境。

MIKE 21为工程应用、海岸管理及规划提供了完备、有效的设计环境。高级图形用户界面与高效的计算引擎的结合使得MIKE21在世界范围内成为了一个专业河口海岸工程技术人员不可缺少的工具。ECO LAB/Oilspill环境/溢油模块的加入使得MIKE 21还是一个有效的环境、溢油模拟及评价工具。


1. 水动力学模块(HD)

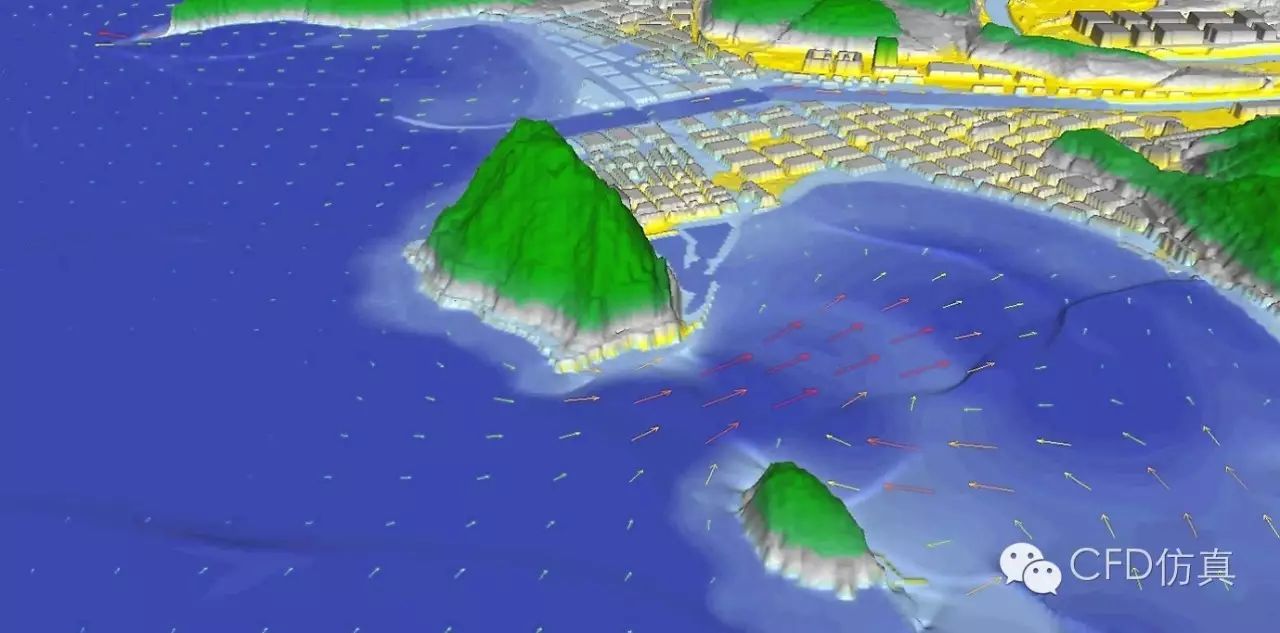

该模块模拟由于各种作用力的作用而产生的水位及水流变化。它包括了广泛的水力现象,可用于任何忽略分层的二维自由表面流的模拟。HD模块是MIKE 21软件包中的基本模块,它为泥沙传输和环境水文学提供了水动力学的计算基础。

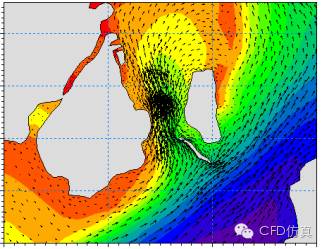

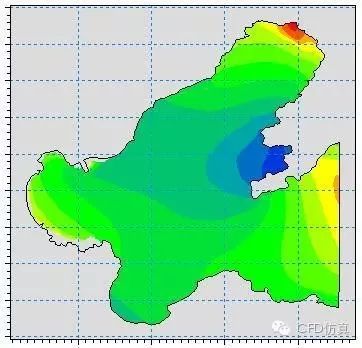

HD模块模拟湖泊、河口和海岸地区的水位变化、和由于各种力的作用而产生的水流变化。当用户为模型提供了地形、底部糙率、风场和水动力学边界条件等输入数据后,模型会计算出每个网格的水位和水流变化。

由于MIKE 21 HD模块是非常通用的水文学工具,它可以用来描述各种水力现象,如:潮汐交换和潮流;风暴潮漩涡;港区的水面波动;溃坝;海啸。



2.对流扩散模块(TR)

该模块模拟水中溶解物由于对流和扩散作用传输过程,如:

  • 盐度

  • 热交换

  • 大肠菌群

  • 其他异型生物质的化合物

  • 线性衰减和热耗散也能通过AD模块来计算。


3.水质/溢油模块(ECOLab/Oilspill)

ECOLab是一个完备的、用于生态模拟的数值实验室,它提供了从简单到复杂的解决方案。而且,还提供了一系列的模板,用户可根据自己的具体应用选择使用模板,并可在此基础上写入自己的公式来创建自己的应用模板,从而为用户节省了大量用于编程的时间。

该模块用于河流、湿地、湖泊、水库等的水质模拟,预报生态系统的响应、简单到复杂的水质研究工作、水环境影响评价水环境修复研究、水环境规划和许可研究、水质预报和溢油风险后果分析。


4.输泥模块(MT)

MIKE 21的输泥模块(MT)结合了多粒径级和底床分层,描述了粘聚性泥沙(淤泥或黏土)在波浪和水流作用下的冲刷、传输和沉积。MT模块还考虑了河(海)床的不同固结程度。


5.粒子分析模块(PA)

模拟水中溶解或悬浮物质的传输路径及归宿。PA模块把水中污染物视为粒子,在二维水体中以传输和扩散的方式运动。PA应用拉格郎日法进行计算,所以粒子的运动和结果的精度不受网格大小的限制。

PA模块主要用于江、河、湖、海中发生的意外溢漏的模拟,并且能够模拟沉淀和衰减的过程。


6.输沙模块(ST)

MIKE 21的ST模块根据水流的作用或水流和波浪的共同作用来计算输沙率。在波浪和水流的共同作用时,模型利用DHI模型STP的波周期公式计算输沙率。如果只有水流的作用,用户可选择多种常用的输沙计算公式。初始的淤积/冲刷利用泥沙的质量守衡来确定。
