两平行表面间的热辐射计算

参考资料：ANSYS Fluid Dynamics Verification Manual

算例说明

本案例介绍两平行表面间的热辐射计算。建模时，计算域被建立为一个矩形，上下表面之间的间隙厚度为0.5米，长度间隙比设置为5，以尽量减小边缘对中间区域的计算影响。

计算域：2.5 m X 0.5 m

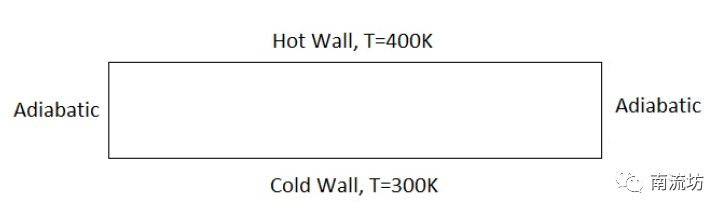

边界条件：上部表面温度400K，下部表面温度300K

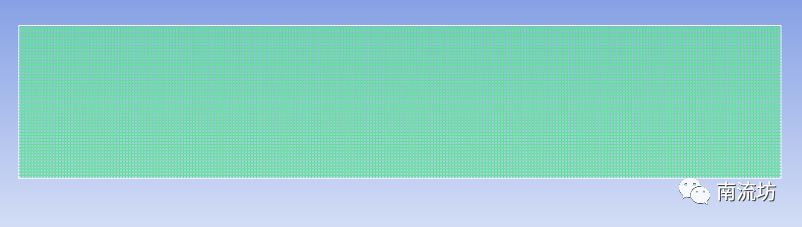

网格划分

采用矩形网格，网格大小为0.01m。

计算设置

本次计算不考虑流场计算，仅求解能量方程。热辐射完全由两个表面的热辐射产生。

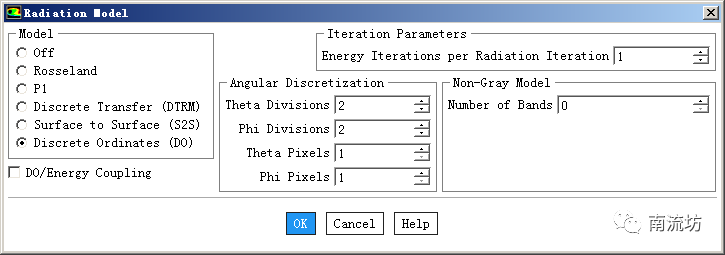

• 热辐射模型


选择DO模型

• 边界条件

上边界

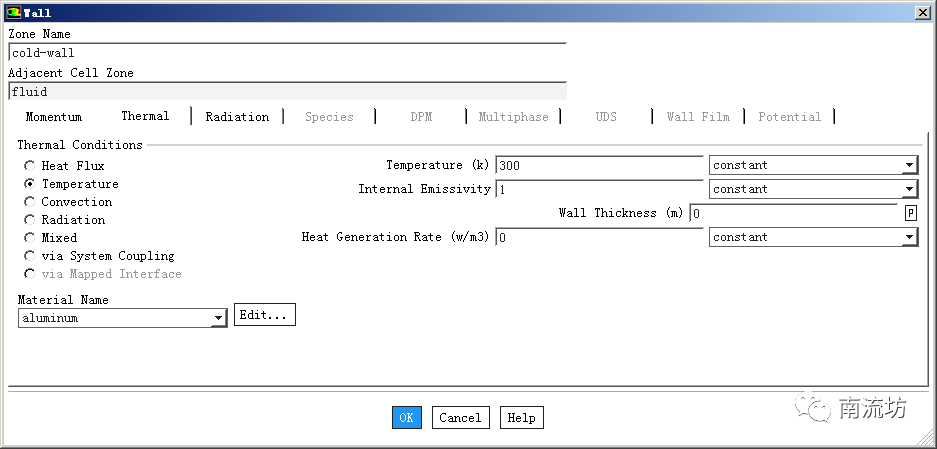

下边界

计算结果

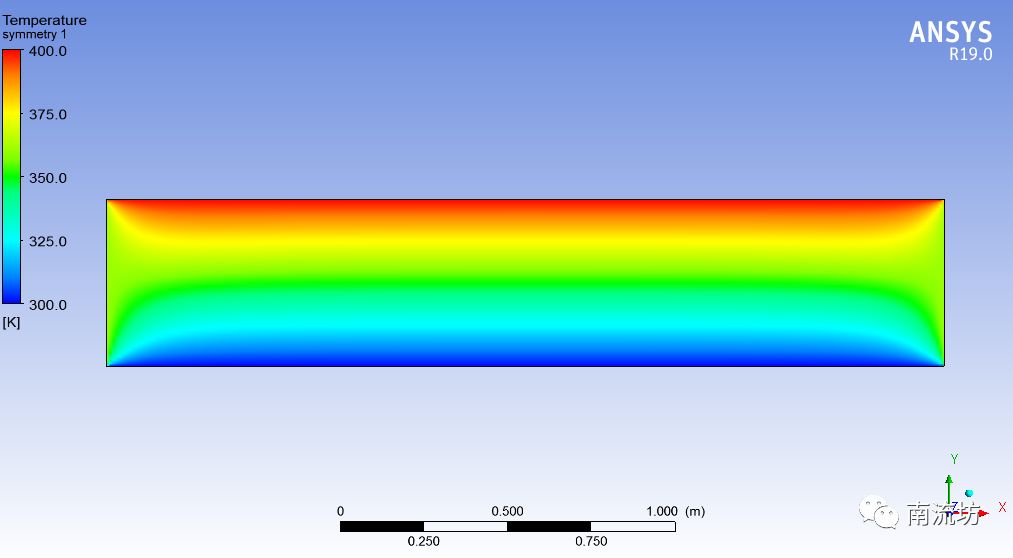

• 计算域温度场云图

• 计算值与实验值对比

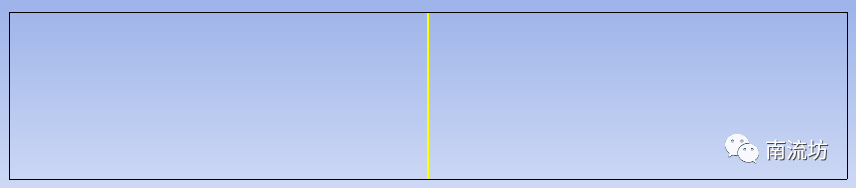

数据提取位置为计算域中间

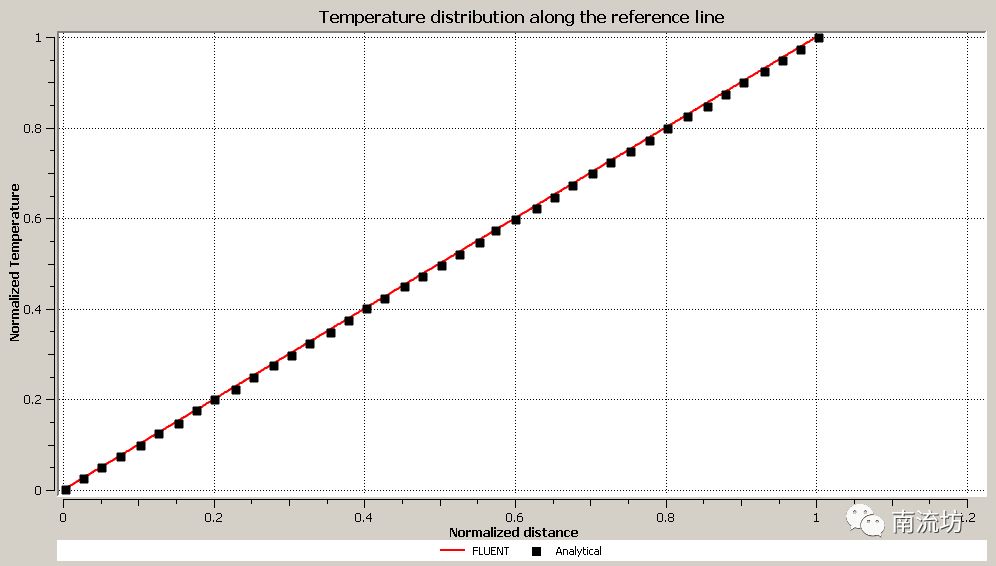

对比图表

注意：这里用到的是归一化数据，fluent计算数据的x轴坐标值要除以0.5，y轴温度值要减去300再除以100。

参考文献

F.P. Incropera, D.P. Dewitt, Fundamentals of Heat and Mass Transfer. 4th Edition. New York City, New York: John Wiley & Sons, Inc. 1996.
