两相泊肃叶流动

参考资料：ANSYS Fluid Dynamics Verification Manual

算例说明

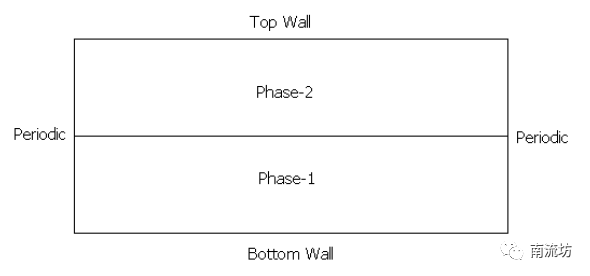

本案例介绍两平板间的两相泊肃叶流动。两相液体的接触面正好位于两平板间的中间位置。

计算域：2m X 4 m

物质属性：两种流体物质密度相同，粘度不同

边界条件：左右两边选择周期性边界条件

网格划分

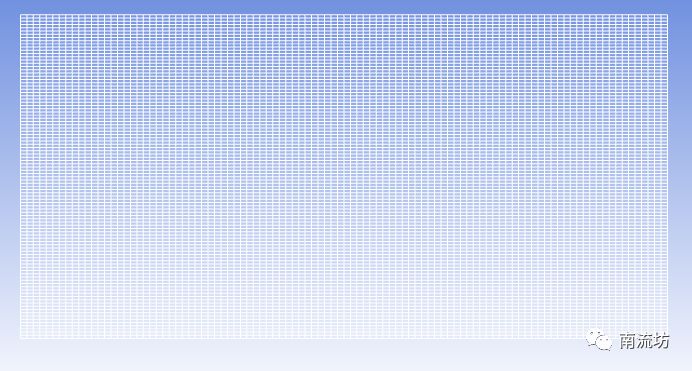

采用矩形网格，网格大小为0.02m。

计算设置

本次计算问稳态计算，不考虑中间两相流交界面的变形。

• 物质属性

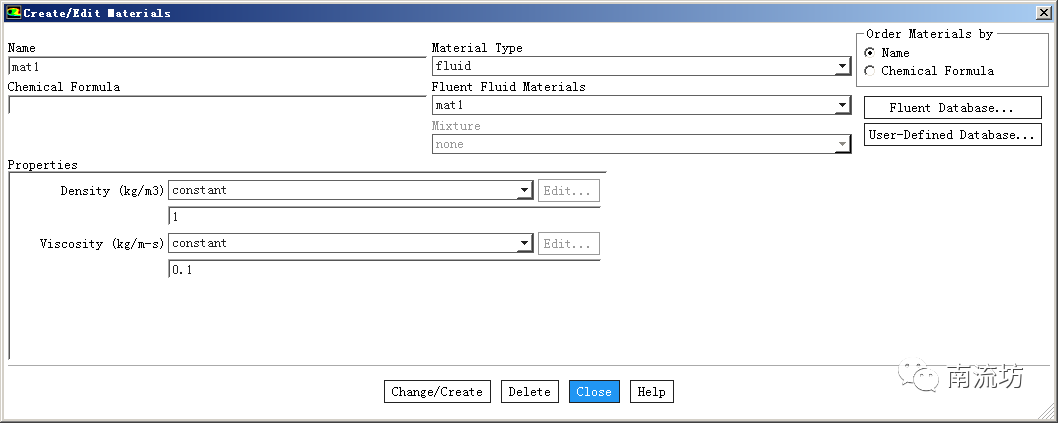

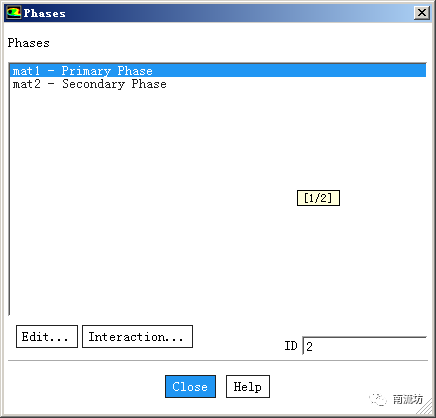

设置两种物质属性，密度相同，粘度不同

• 多相流模型

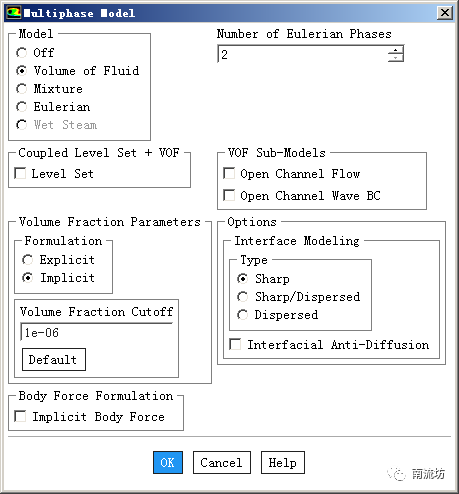

选择VOF模型

• 边界条件

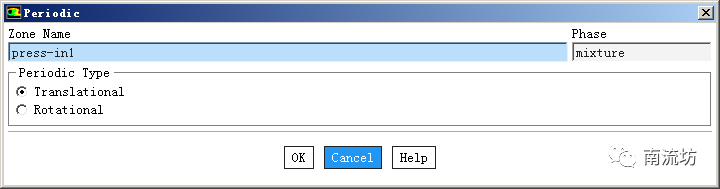

左右两侧皆设置为周期性边界条件

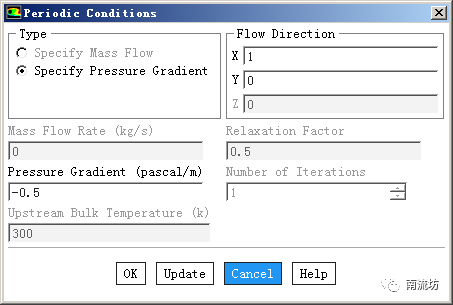

周期边界使用压力梯度条件

• 初始化

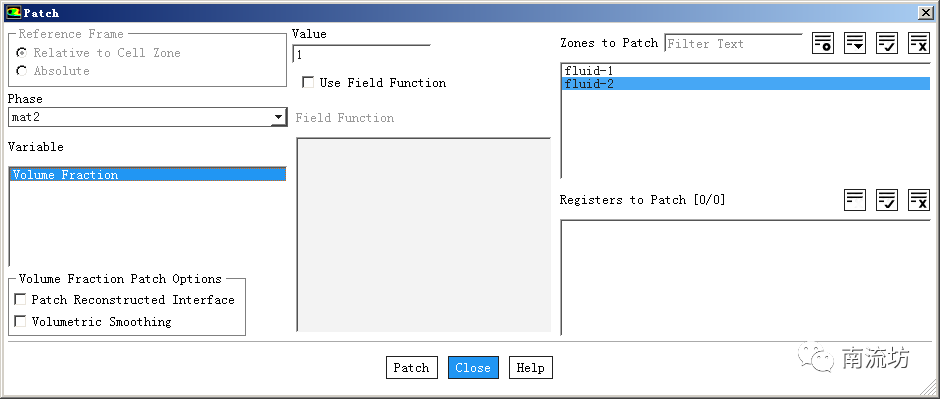

需要使用Patch将计算域上下两部分设置为不同的物质。

计算结果

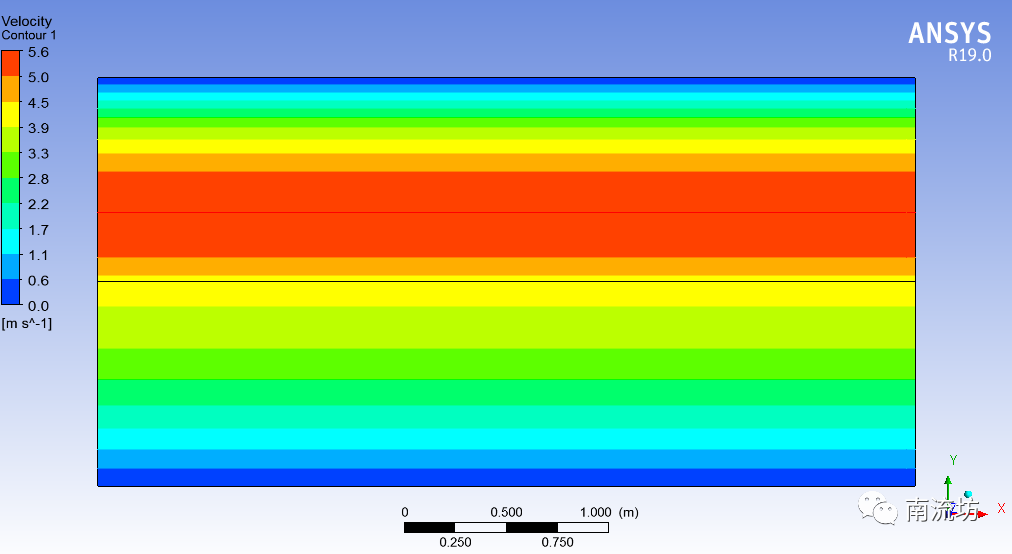

• 计算域速度场云图

• 计算值与实验值对比

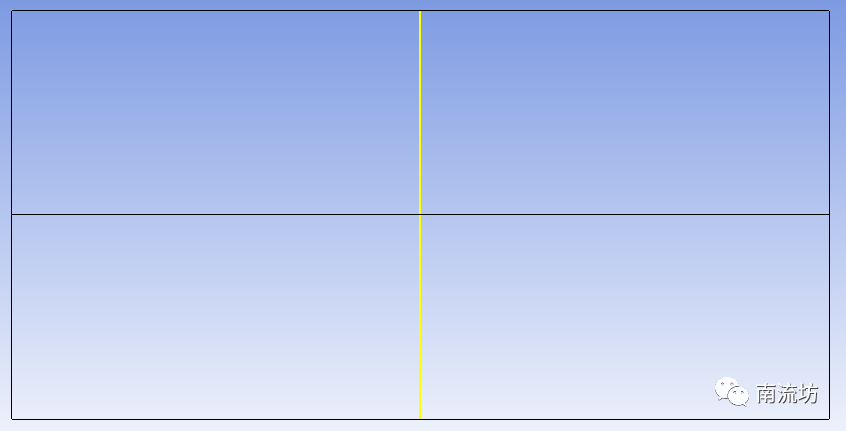

数据提取位置为计算域中间黄线位置

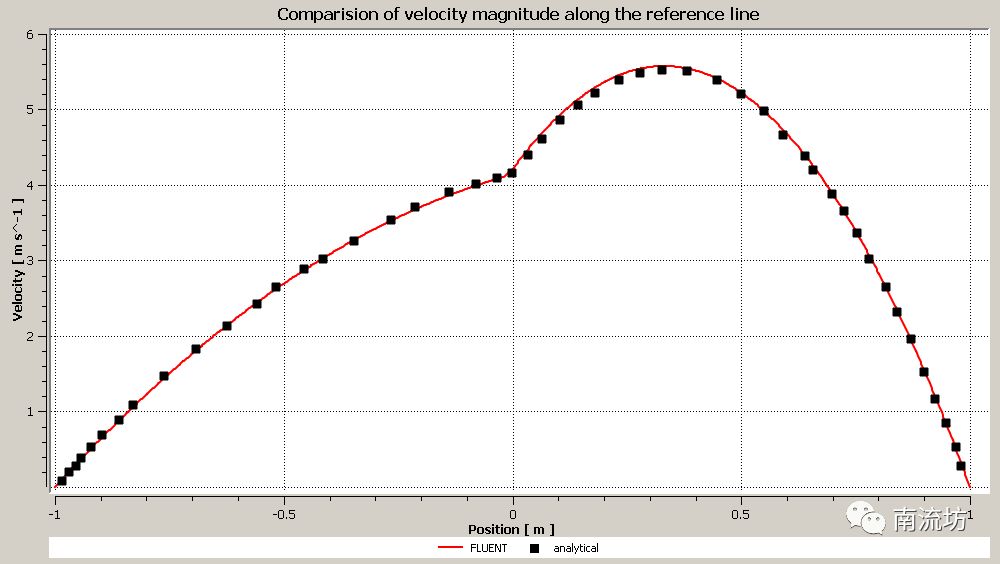

监测位置速度对比图表

参考文献

E. Marchandise, J.F. Remacle, “A stabilized finite element method using a discontinuous level set approach for solving two phase incompressible flows”, Journal of Computational Physics, Vol 219, pp. 780-800, 2006.
