空腔内的辐射换热计算

参考资料：ANSYS Fluid Dynamics Verification Manual

算例说明

本案例介绍了一个热壁和三个冷壁的二维辐射传热计算。外壳是一个长宽比为5的矩形空腔。在这里，= 1，其中是散射系数和是热壁和相对应的冷壁之间的垂直距离。

计算域：10m x 2 m

散射系数：0.5/m

边界条件：热墙温度为200K，冷墙温度为100K

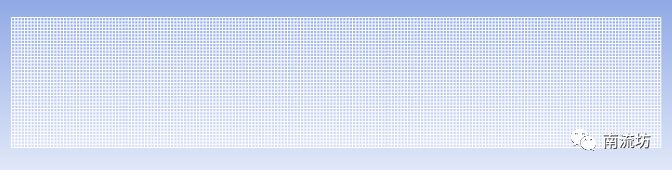

网格划分

采用矩形网格，网格数量为8000。

计算设置

本次计算假定各向同性散射和辐射平衡，不考虑流场计算。

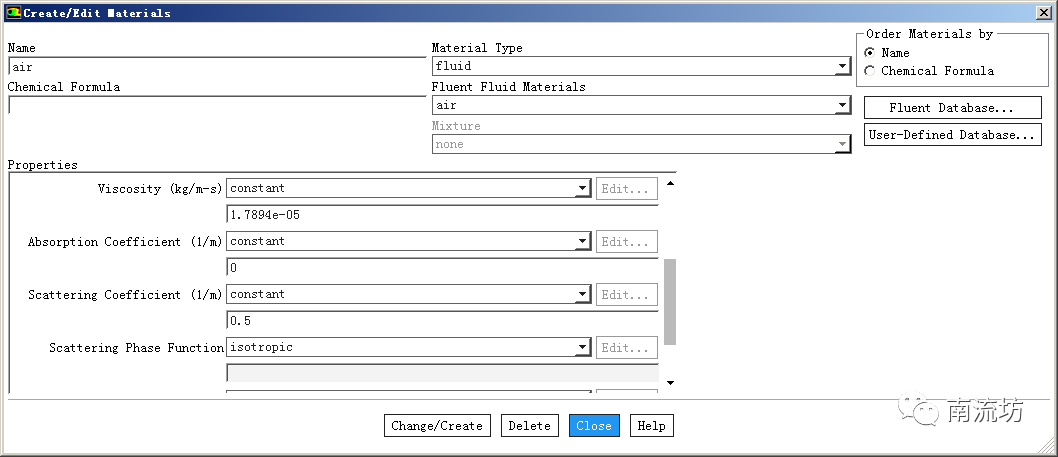

• 物质属性


计算物质设置为空气，设置它的散射系数为0.5/m

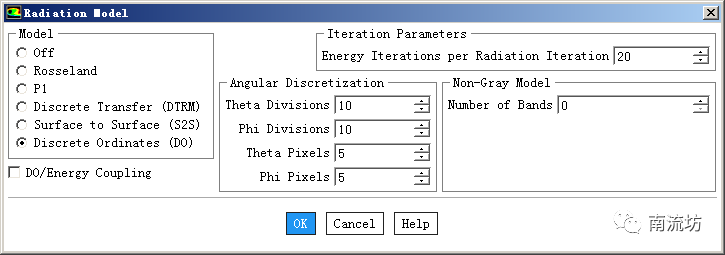

• 热辐射模型

选择DO热辐射模型

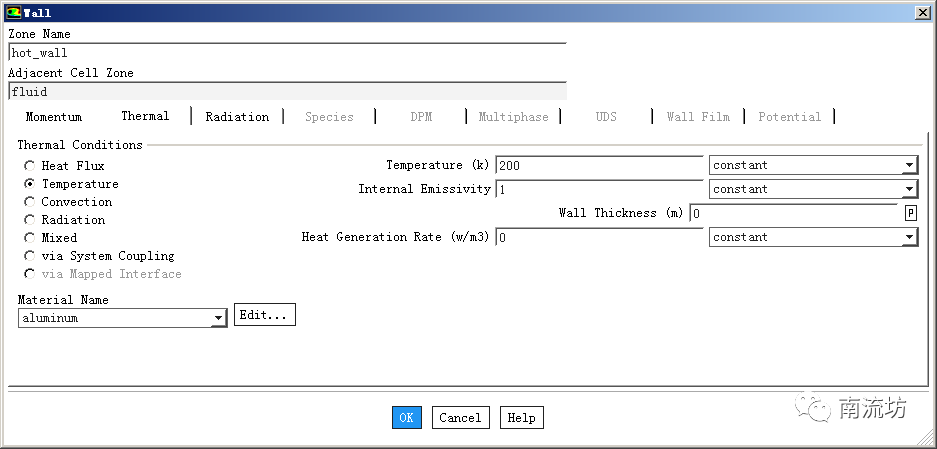

• 边界条件

设置墙体的温度值

计算结果

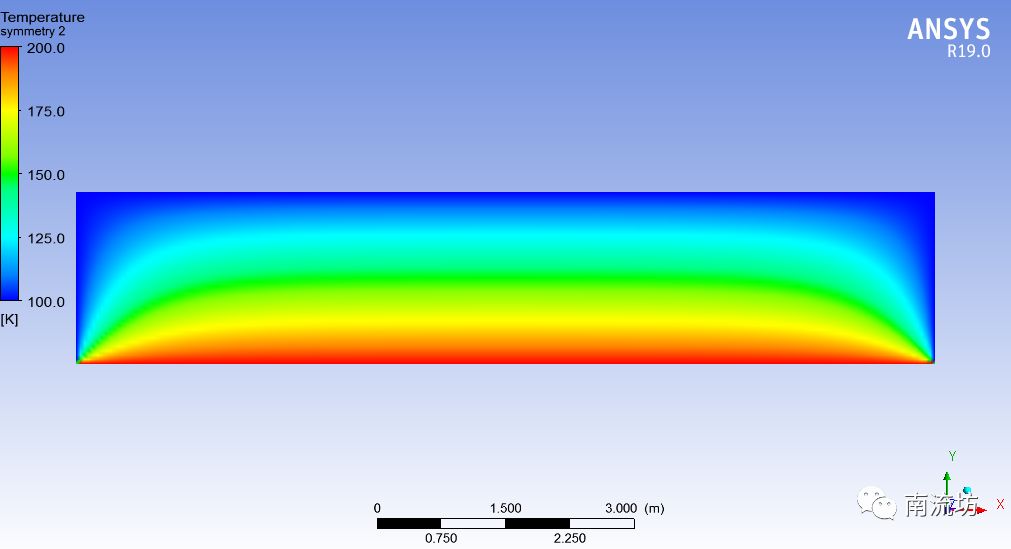

• 计算域温度云图

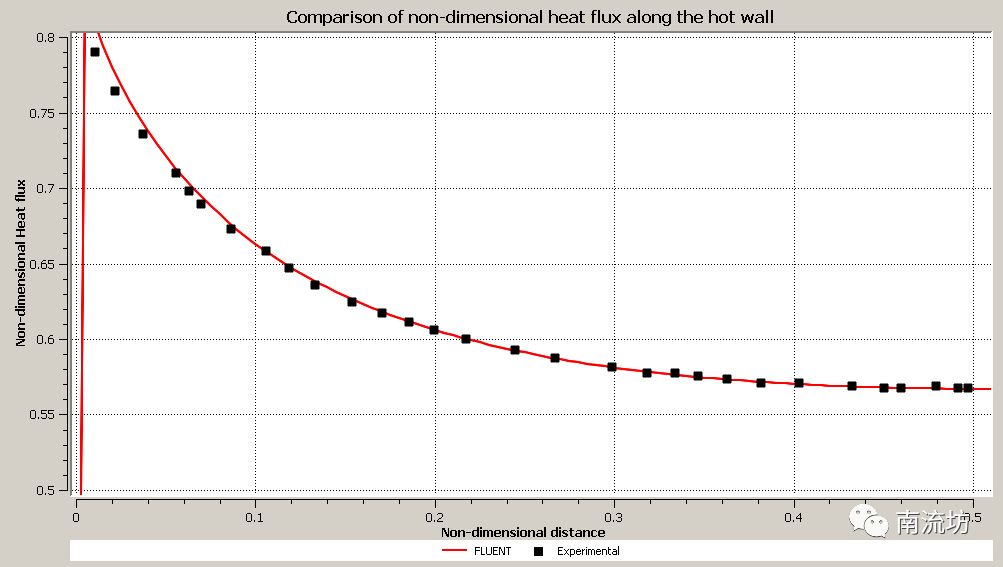

• 计算值与实验值对比

热通量对比图表

参考文献

G.D Raithby, E.H. Chui. “A Finite Volume Method for Predicting a Radiant Heat Transfer in Enclosoures with Participating Media”. Journal of Heat Transfer. Volume 112, pp. 415-423, 1990
