湍流流动

参考资料：ANSYS Fluid Dynamics Verification Manual

算例说明

本案例介绍了湍流流动分离和再附着过程模拟。

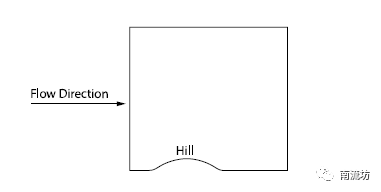

计算域：凸起部位的高度为20.5mm

物质属性：密度1kg/m3，粘度7.5188E-7kg/m-s

边界条件：入口流速为1m/s

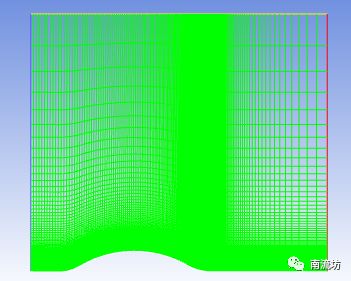

网格划分

采用矩形网格，网格数量为30600

计算设置

本次计算为稳态湍流计算。

• 物质属性

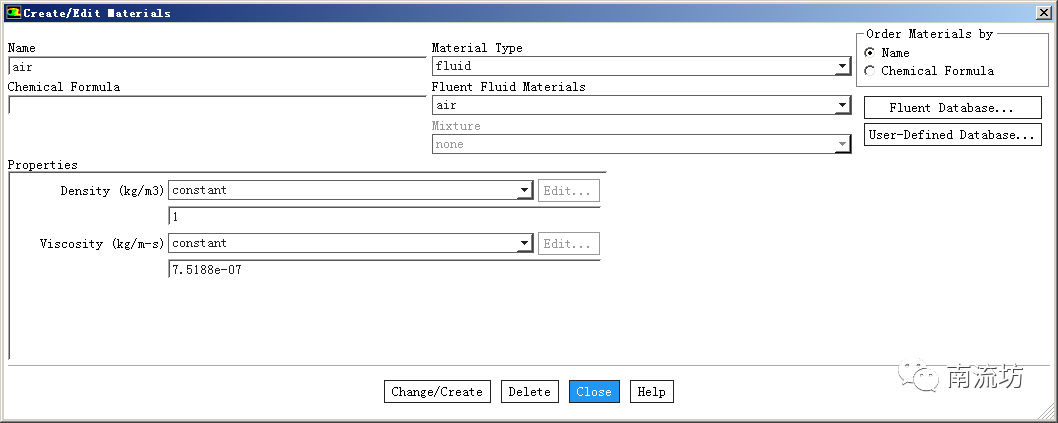

计算物质设置为空气，设置它的密度和粘性

• 湍流模型

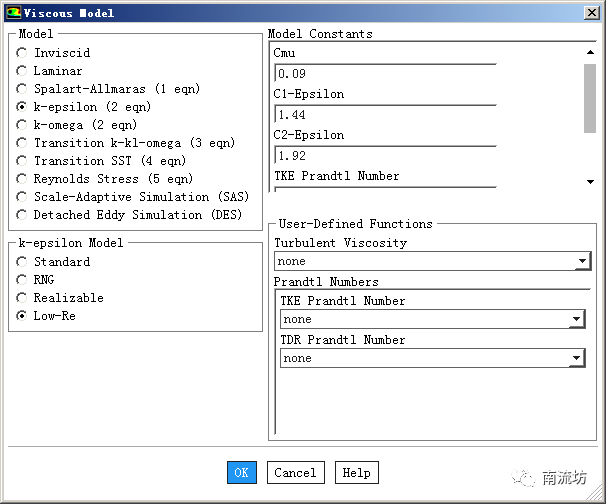

选择低雷诺数k-e湍流模型

• 边界条件

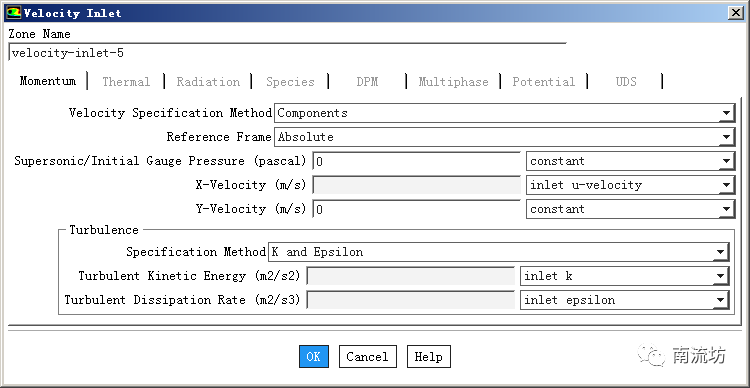

设置入口流速，这里流速值和湍流参数有profile文件读入

profile文件下载地址： https://pan.baidu.com/s/1VzTOWh4vgHqUE8Bq4WW4pA 密码: tn66

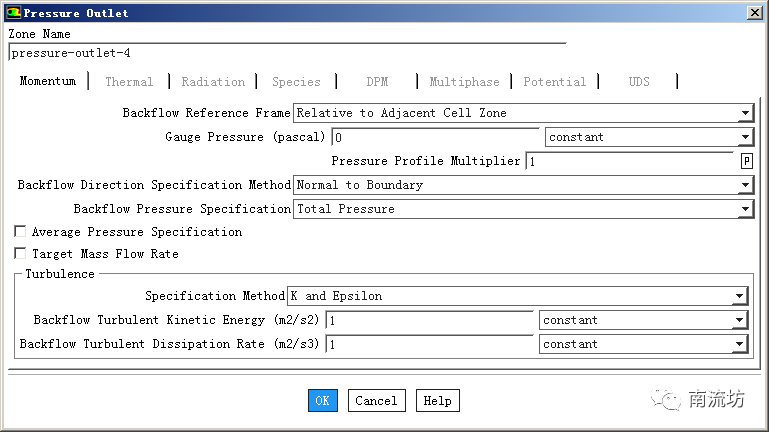

设置压力出口

计算结果

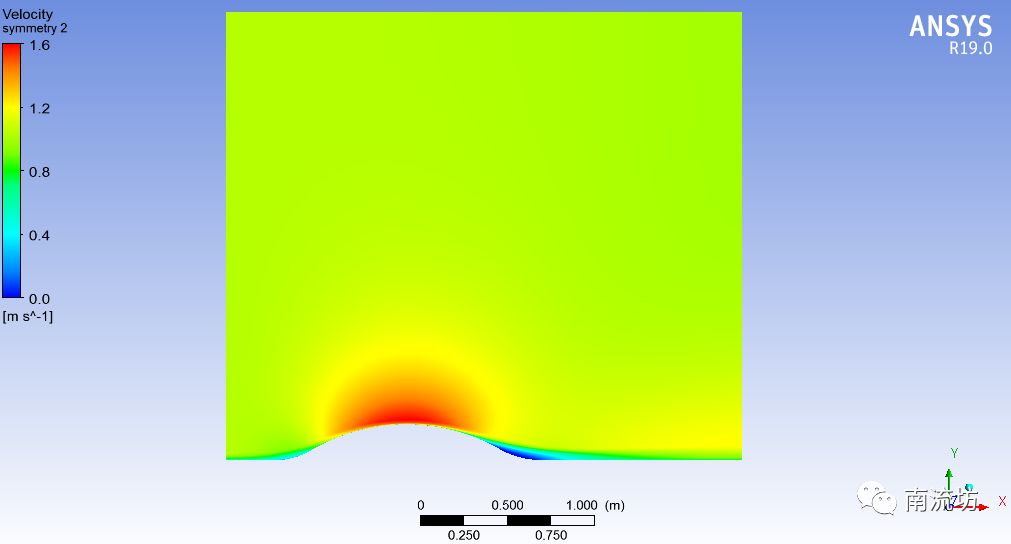

• 计算域速度场云图

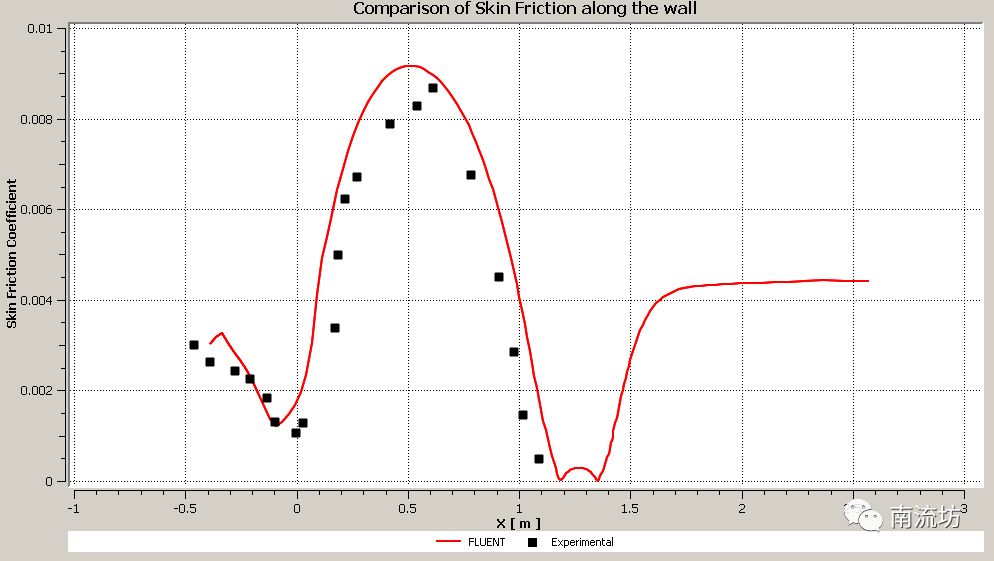

• 计算值与实验值对比

对比图表

参考文献

V. Baskaran, A.J. Smits, P.N. Joubert, "A turbulent flow over a curved hill Part 1. Growth of an internal boundary layer". Journal of Fluid Mechanics, Vol. 182, pp. 47-83, 1987
