同心圆柱之间的面辐射换热

参考资料：ANSYS Fluid Dynamics Verification Manual

算例说明

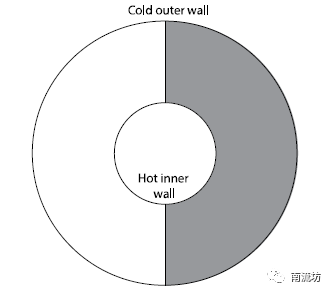

本案例介绍了同心圆柱之间的面辐射换热计算。由于计算域对称，因此建模只建立阴影部分区域。

计算域：外部墙半径为0.04625m，内部墙半径为0.0178m

边界条件：外部墙温度为300K，内部墙温度为700K

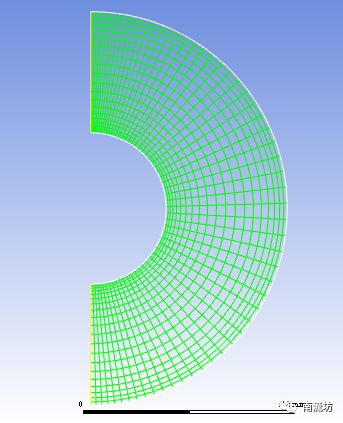

网格划分

采用矩形网格，网格数量为1200

计算设置

本次计算仅考虑热辐射，不考虑流场计算。

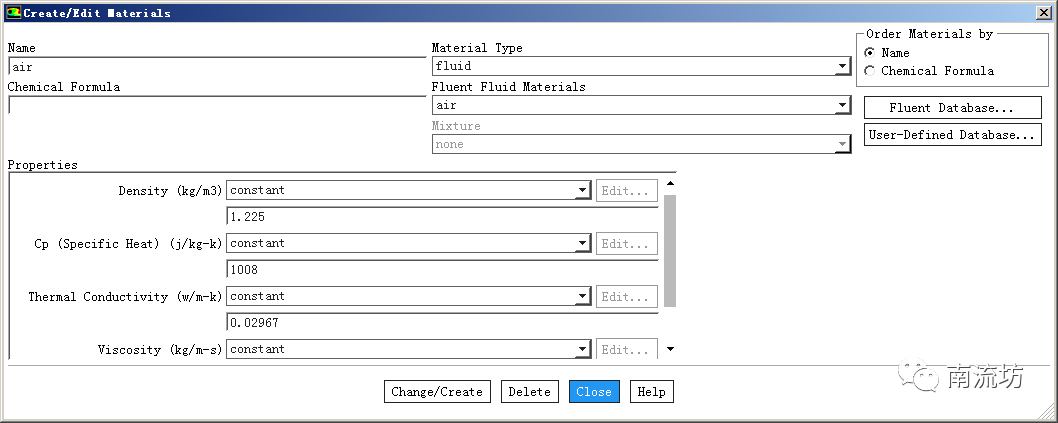

• 物质属性


计算物质设置为空气，参数选择默认值

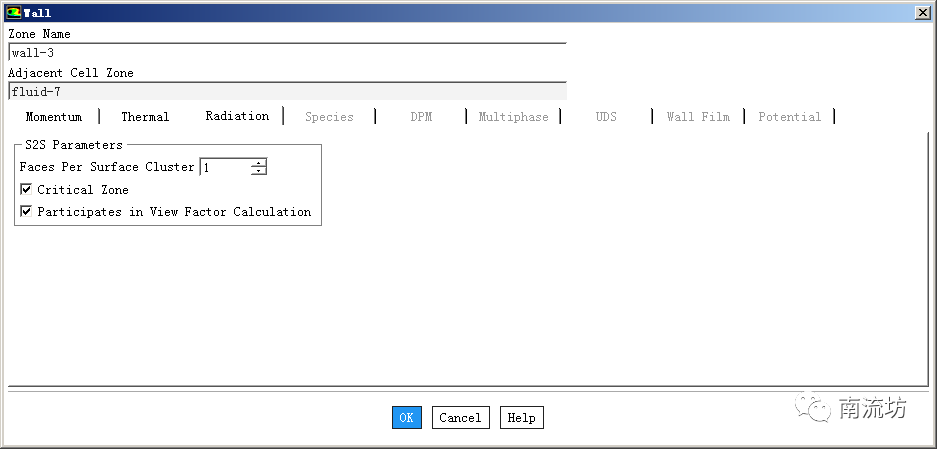

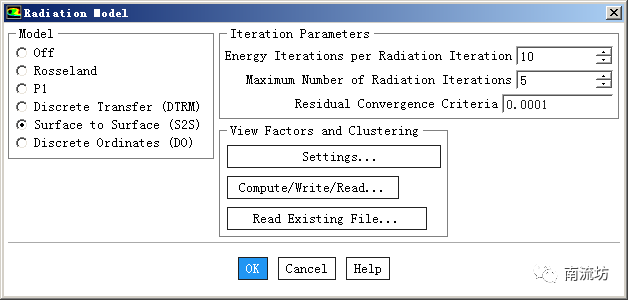

• 辐射模型

选择S2S辐射模型

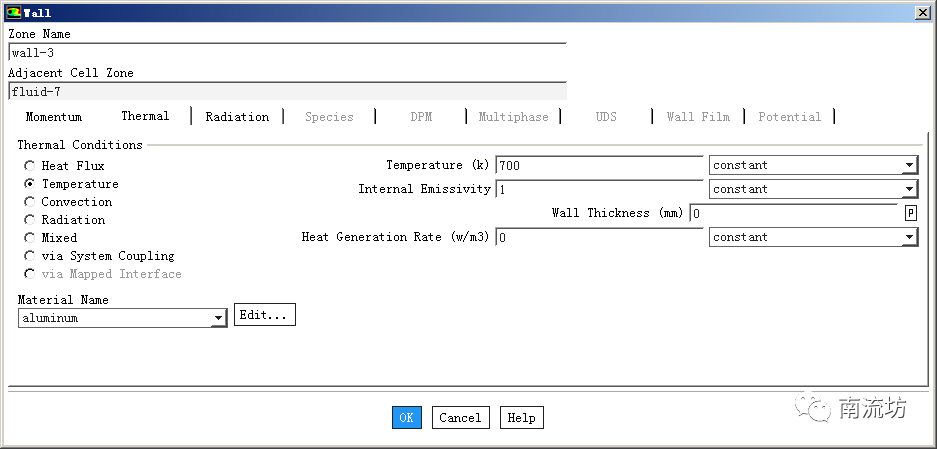

• 边界条件


设置内外两面墙的温度值

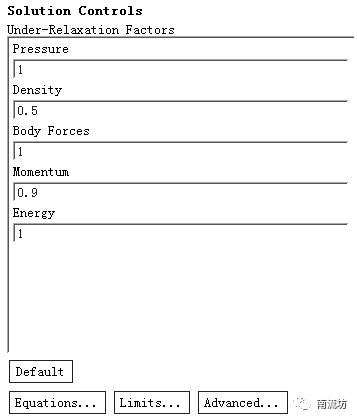

松弛因子设置如下

计算结果

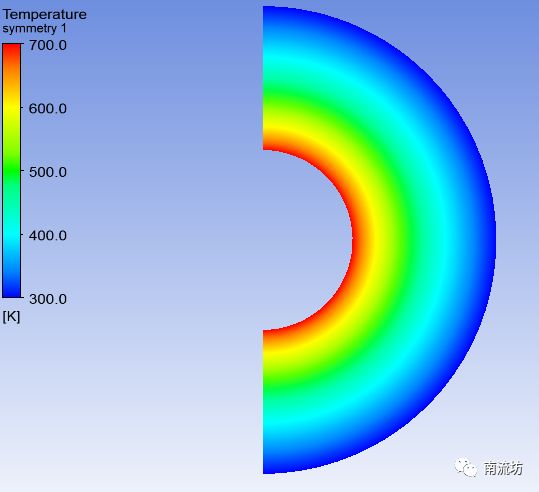

• 计算域温度场云图

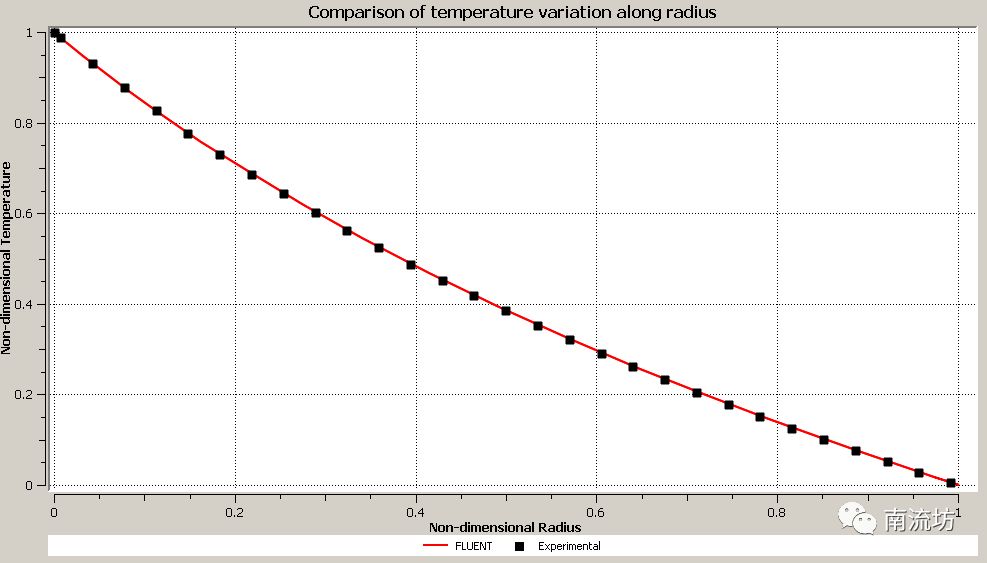

• 计算值与实验值对比

对比图表

注意：这里用到的是归一化数据，fluent计算数据的x轴坐标值要减去0.0178再除以0.02845，y轴温度值要减去300再除以400。

参考文献

F.P. Incropera, D.P. Dewitt. Fundamentals of Heat and Mass Transfer. 4th Edition,

John Wiley & Sons, Inc., New York City, New York, 1996.
