通风机箱内回流模拟

参考资料：ANSYS Fluid Dynamics Verification Manual

算例说明

本案例介绍了通风机箱内回流模拟，本次计算为稳态计算，雷诺数大约为5000.

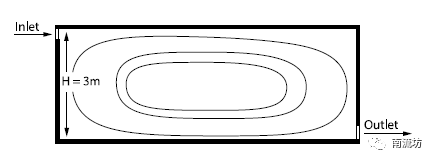

计算域：高3m，长9m，入口长度为0.168m，出口长度为0.48m

物质属性：密度1.225kg/m3，粘度1.7894E-5kg/m-s

边界条件：入口流速为0.45m/s

网格划分

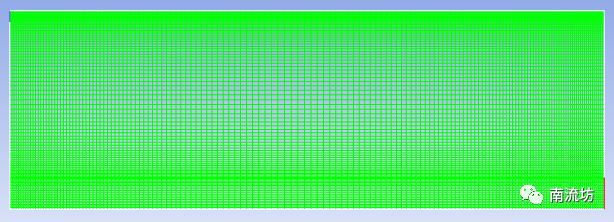

采用矩形网格，网格数量为13728

计算设置

本次计算为稳态湍流计算。

• 物质属性

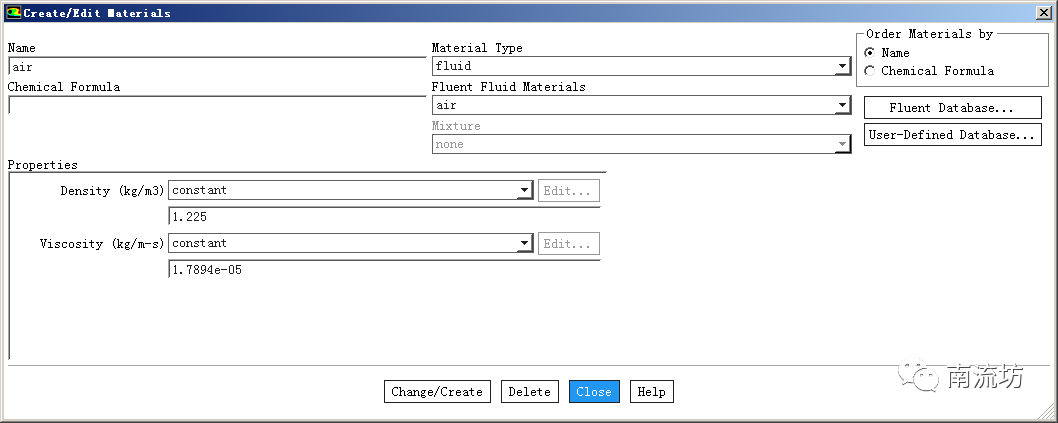

计算物质设置为空气，设置它的密度和粘性

• 湍流模型

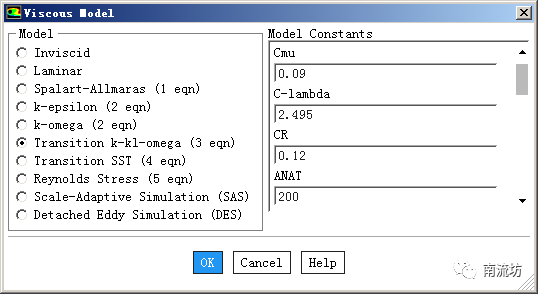

选择湍流模型

• 边界条件

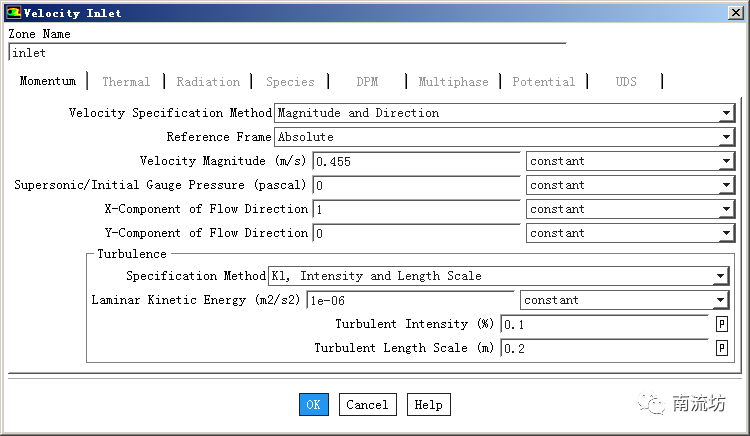

设置入口流速及湍流参数

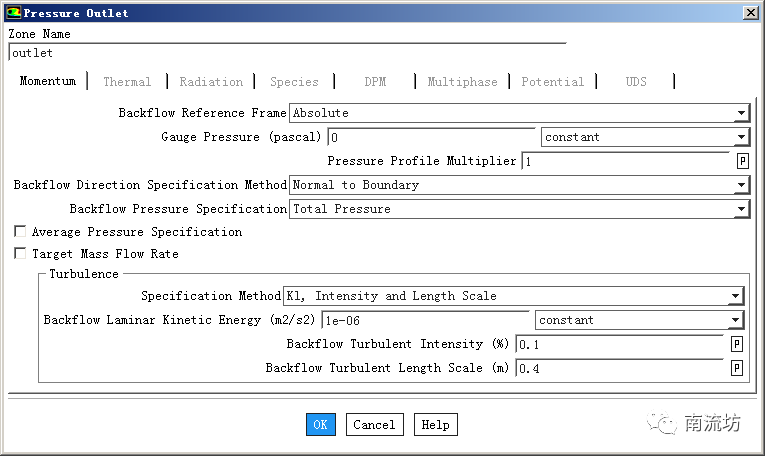

设置压力出口

计算结果

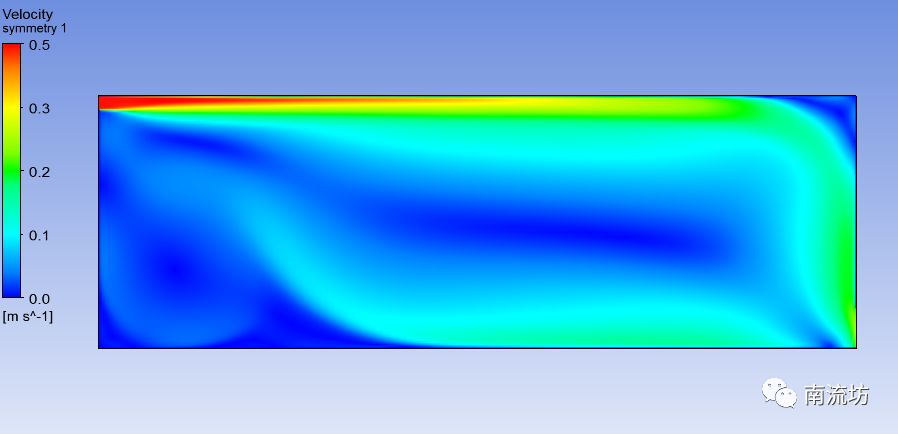

• 计算域速度场云图

• 计算值与实验值对比

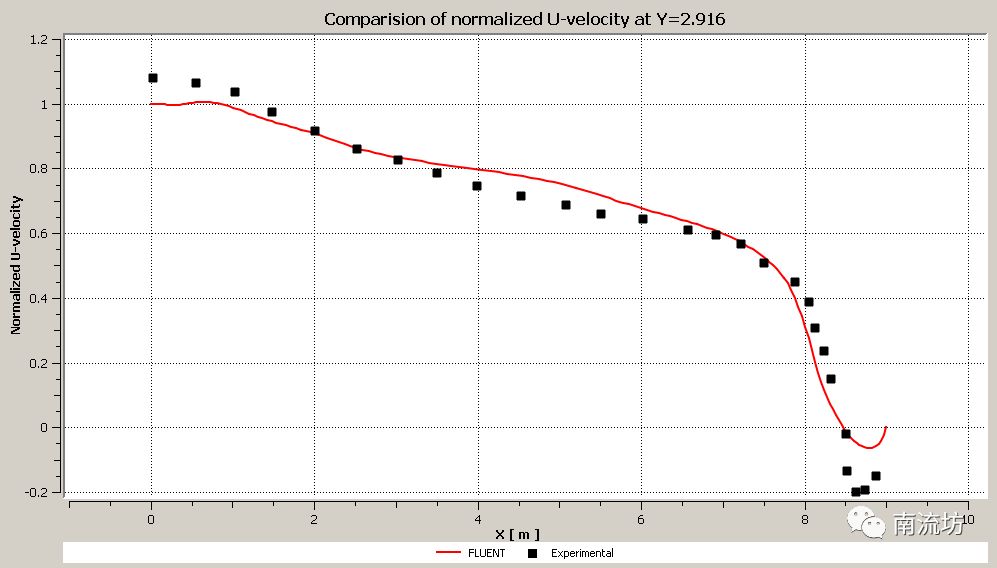

y=2.916高度处水平速度值对比图表

注意：这里用到的是归一化数据，fluent计算数据的y轴坐标水平速度值要除以入口速度0.455。

参考文献

A. Restivo, Turbulent Flow in Ventilated Rooms, Ph.D. Thesis, University of London, UK, 1979.
