跨声速粘性流绕机翼流动

参考资料：ANSYS Fluid Dynamics Verification Manual

算例说明

本案例介绍了翼型RAE 2822的跨音速流动，攻角为3.19°。在流动方向和横向方向上，流动域跨越100个弦长。

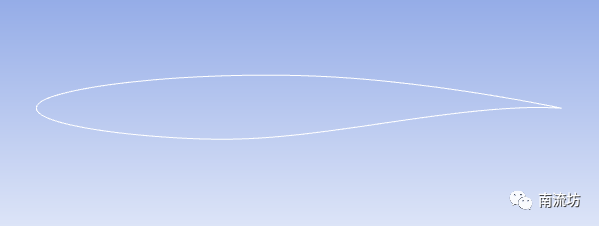

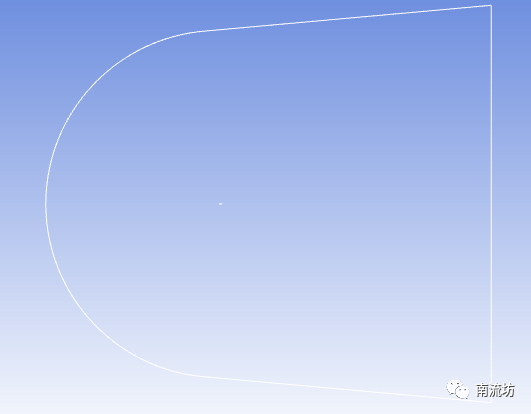

计算域：机翼弦长1m

物质属性：理想气体，粘度1.831e-5kg/m-s

边界条件：来流平均速度为218m/s

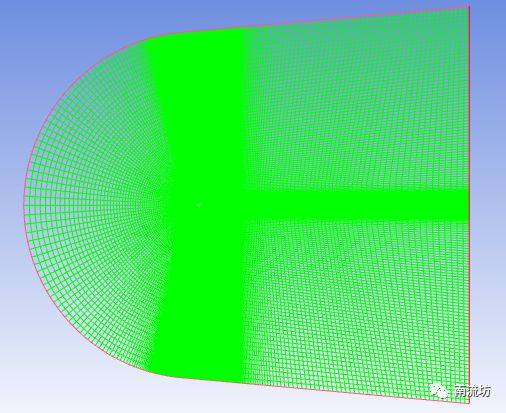

网格划分

采用矩形网格，网格数量为126900

计算设置

本次计算为稳态湍流计算

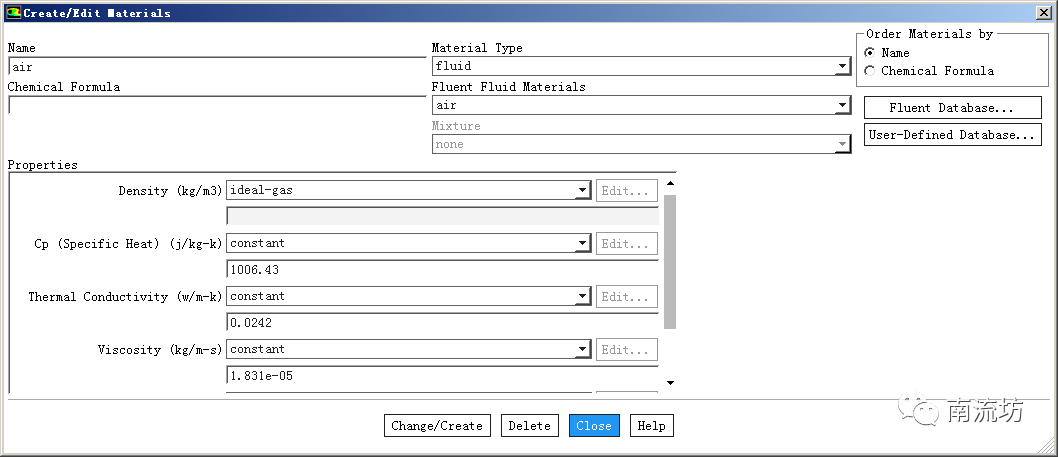

• 物质属性


计算域内流体物质为空气，设置它的密度和粘度参数

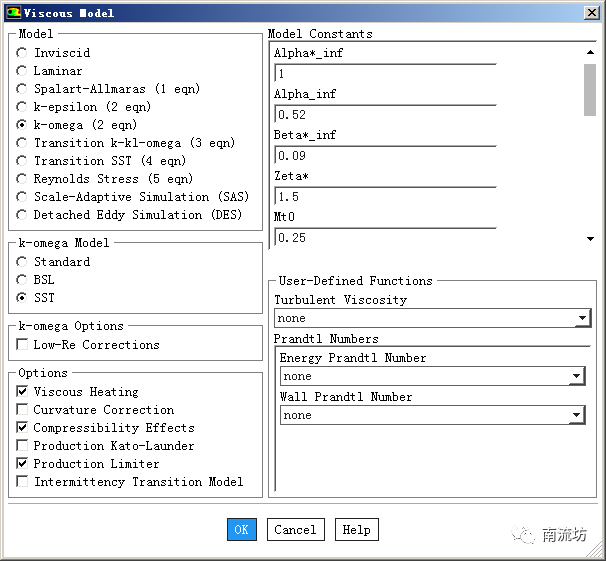

• 湍流模型

本次计算选择SST k-omega湍流模型

• 能量方程

激活能量方程

• 边界条件

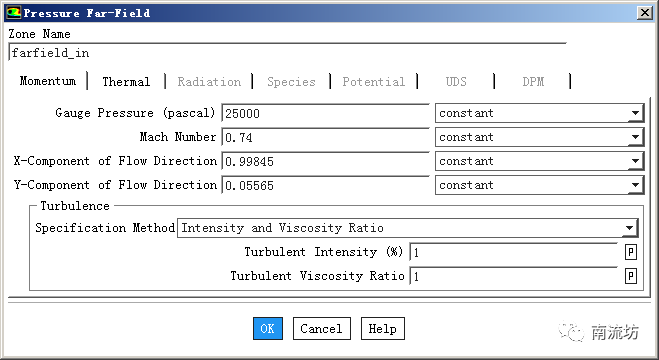

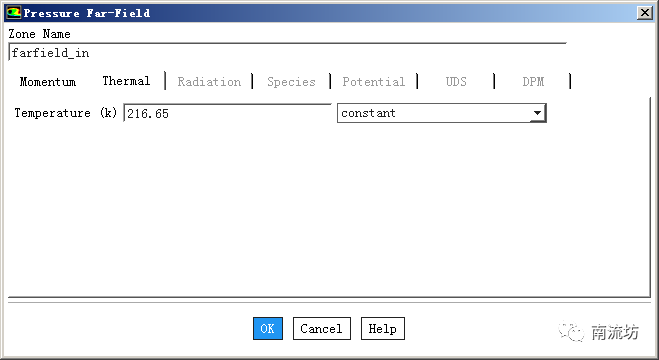

计算域来流入口，设为压力远场边界条件

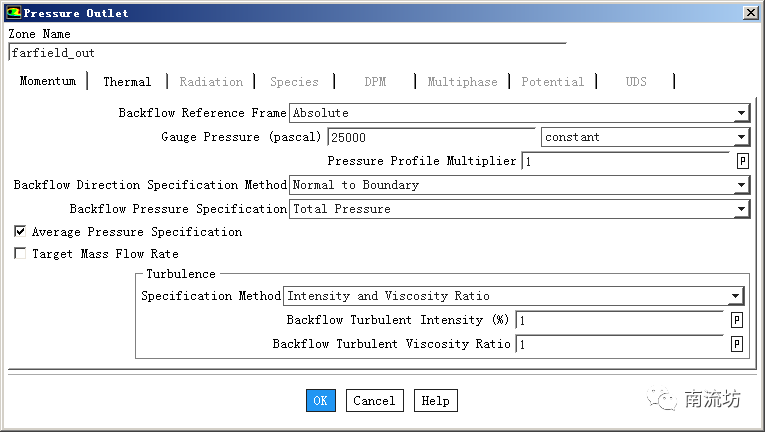

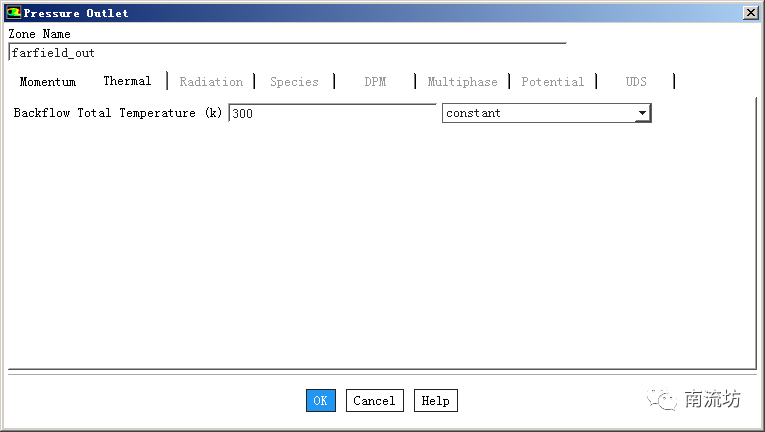

计算域右侧为出口，设为压力出口

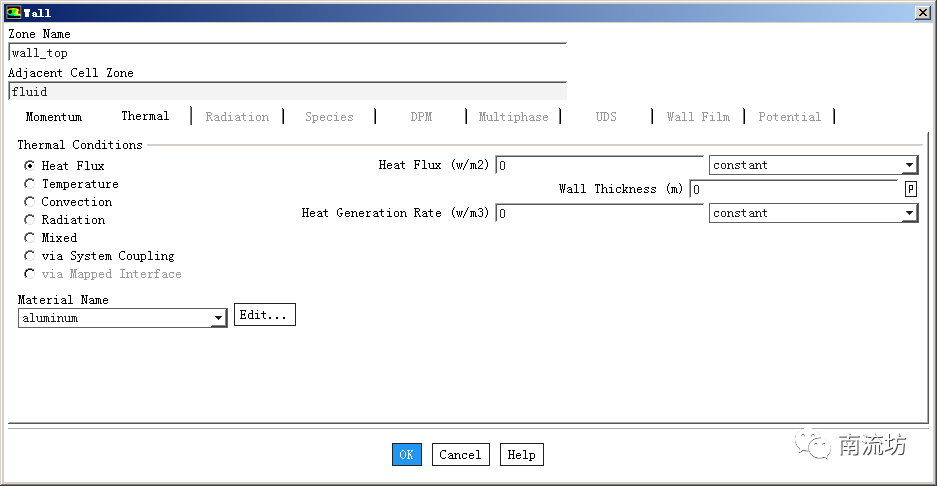

机翼设置为绝热壁面

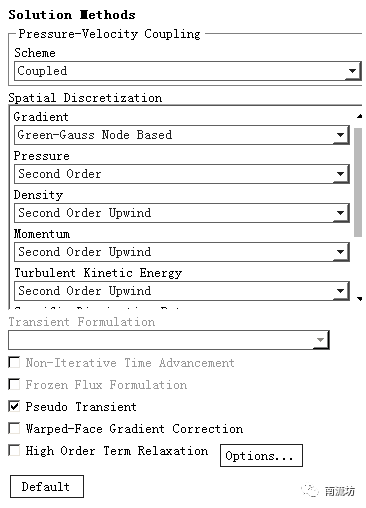

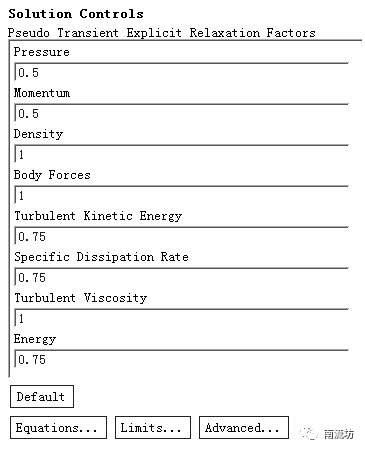

• 设置求解方法和松弛因子

计算结果

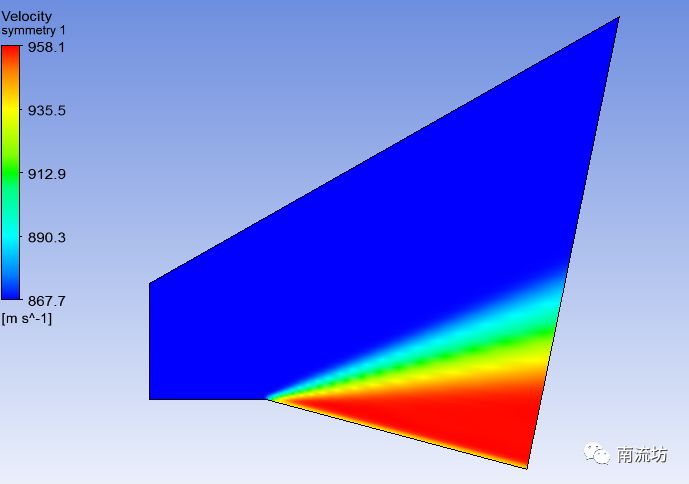

• 计算域速度场云图


• 计算值与实验值对比

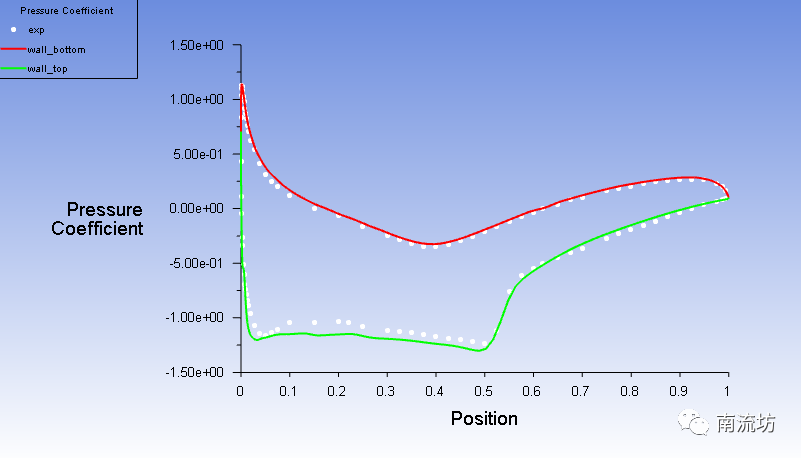

机翼表面压力系数对比

参考文献

P.H. Cook, M.A. McDonald, M.C.P. Firmin. “AEROFOIL RAE 2822 - PRESSURE DISTRIBUTIONS, AND BOUNDARY LAYER AND WAKE MEASUREMENTS.” AGARD Advisory Report No. 138.
