斜面上液膜流动

参考资料：ANSYS Fluid Dynamics Verification Manual

算例说明

本案例介绍了由重力产生压差驱动的流体在倾斜平面上的层流流动。斜面在水平方向上呈30°倾斜。

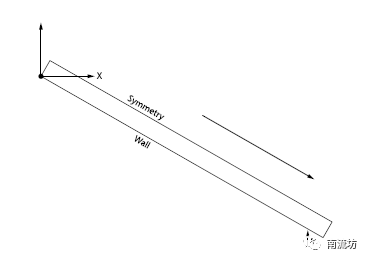

计算域：1mX18m，与x轴呈30°角

物质属性：密度800kg/m3，粘度1kg/m-s

边界条件：入口表压0N/m2，出口表压-706.32N/m2

网格划分

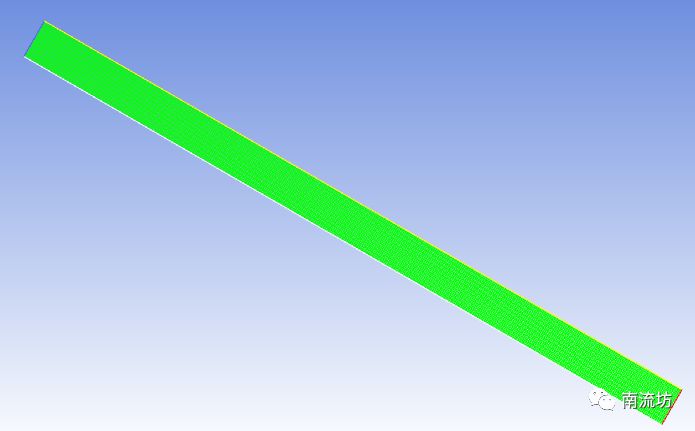

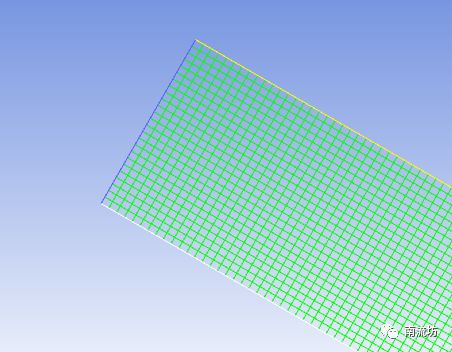

采用矩形网格，网格数量为9500

计算设置

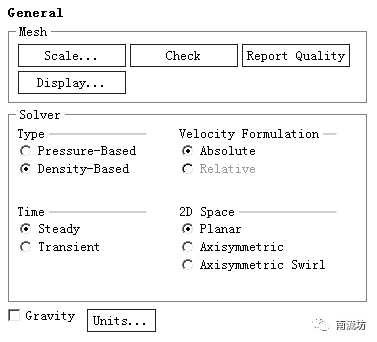

本次计算为稳态层流流动，选择密度基计算。

• 物质属性

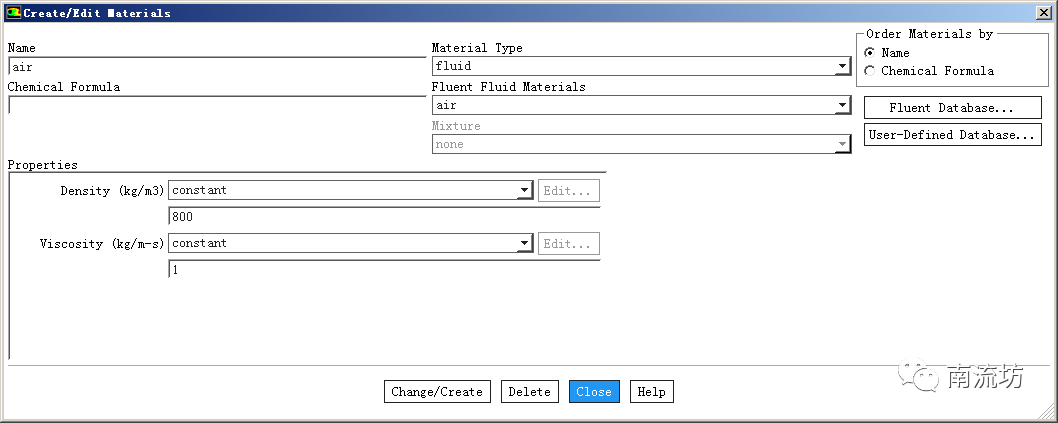

设置物质的密度粘度

• 边界条件

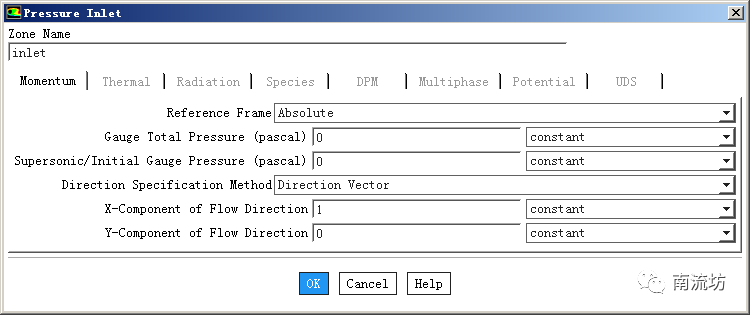

设置入口压力边界条件

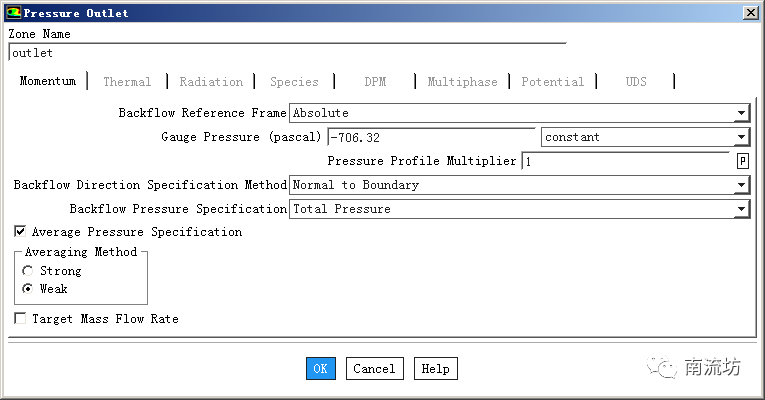

设置压力出口

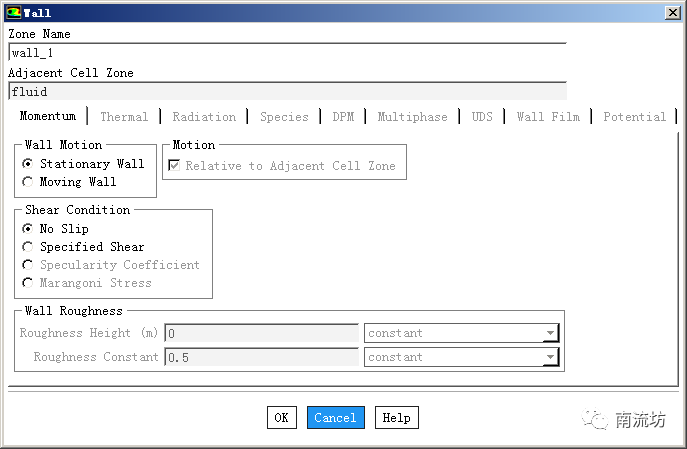

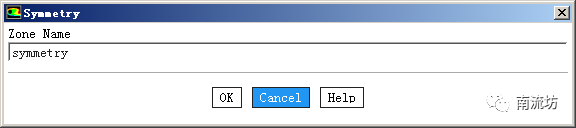

计算域上侧为对称边界条件，下层壁面保持默认值

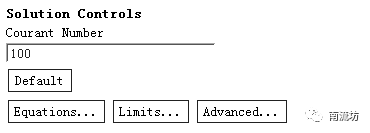

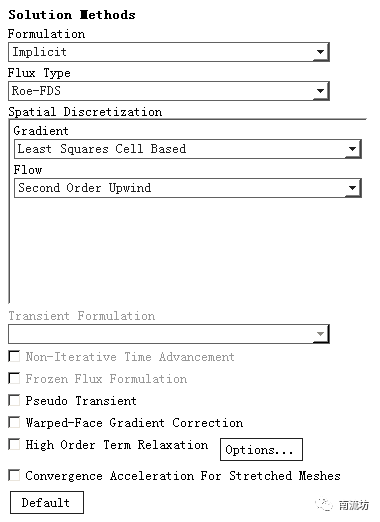

• 设置求解方法和松弛因子

计算结果

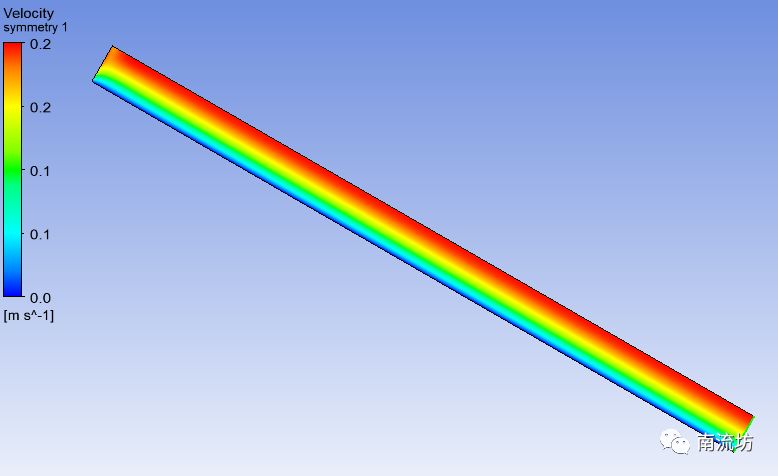

• 计算域速度云图

• 计算值与实验值对比

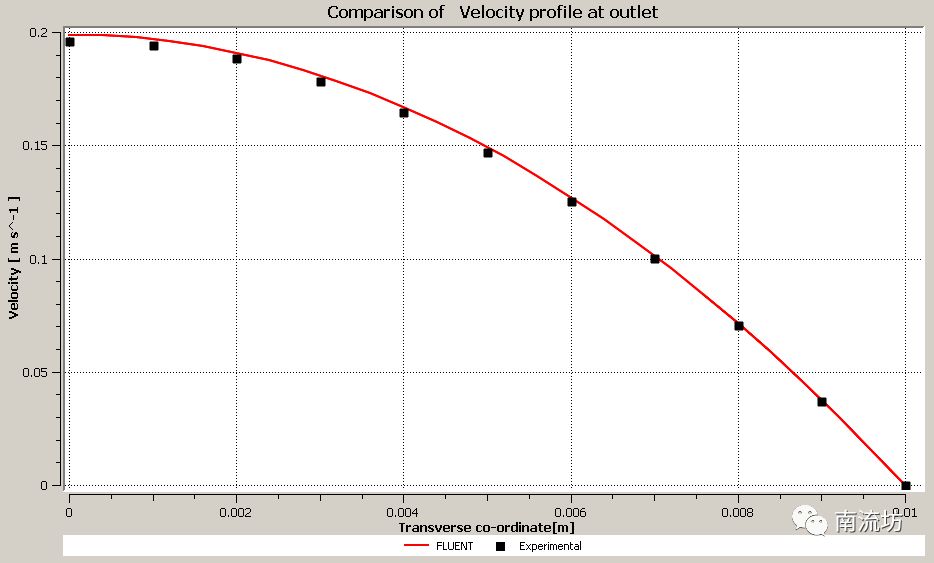

出口处速度对比图表

参考文献

R.B. Bird,W.E. Steward, E.N. Lightfoot, Transport Phenomena. John Wiley and Sons, Inc., New York, NY, pg. 45, 2005
