前台阶湍流流动

参考资料：ANSYS Fluid Dynamics Verification Manual

算例说明

本案例介绍了前台阶湍流流动。

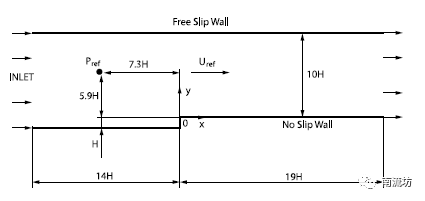

计算域：台阶高度H=0.0758 m

物质属性：密度1.02 kg/m3，粘度1.5E-5kg/m-s

边界条件：入口速度9.7m/s

网格划分

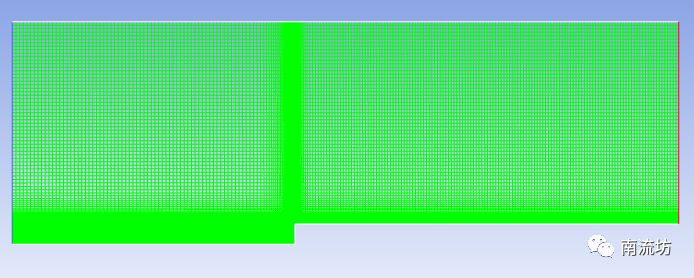

采用矩形网格，网格数量为35733。

计算设置

本次计算为稳态湍流模拟。

• 物质属性

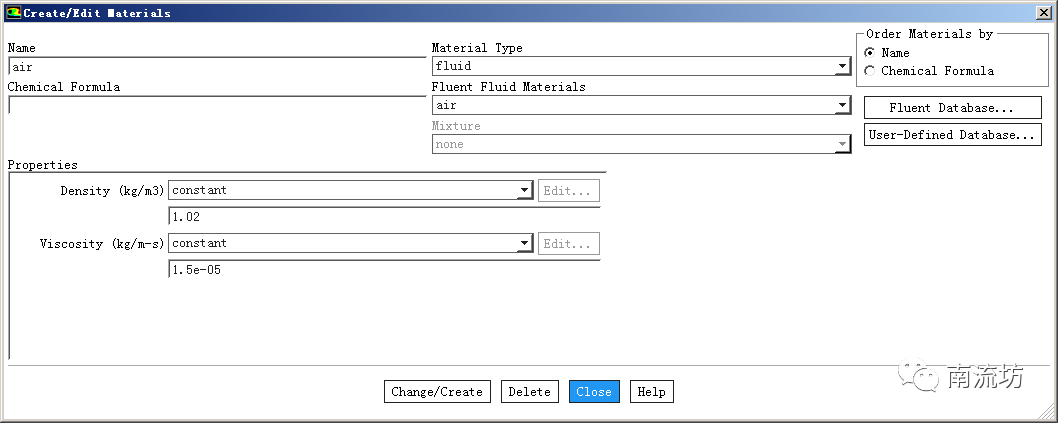

计算物质设置为空气，设置它的密度和粘性

• 湍流模型

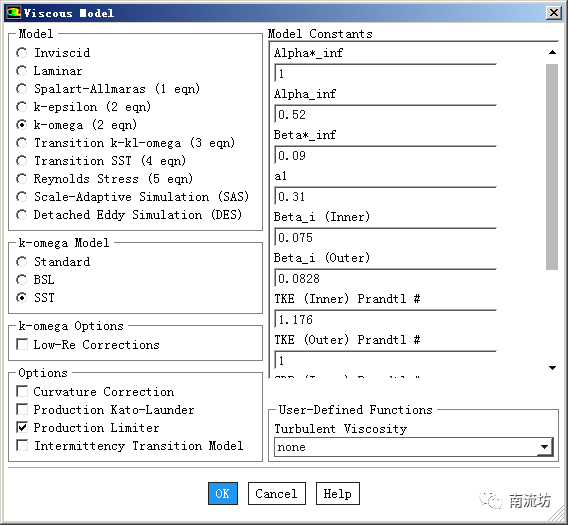

设置湍流模型为SST k-omega

• 边界条件

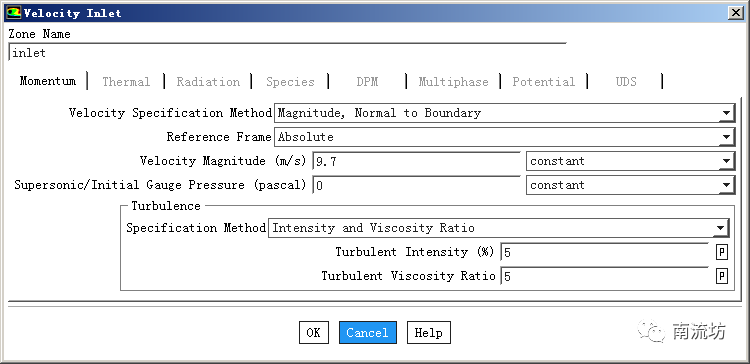

设置入口为速度入口

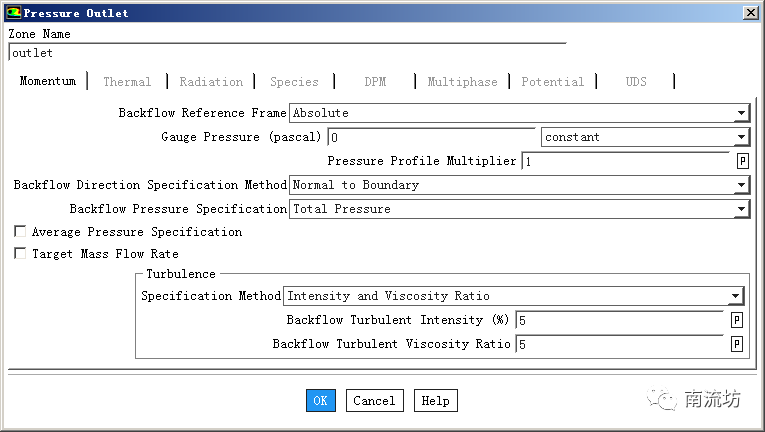

设置压力出口

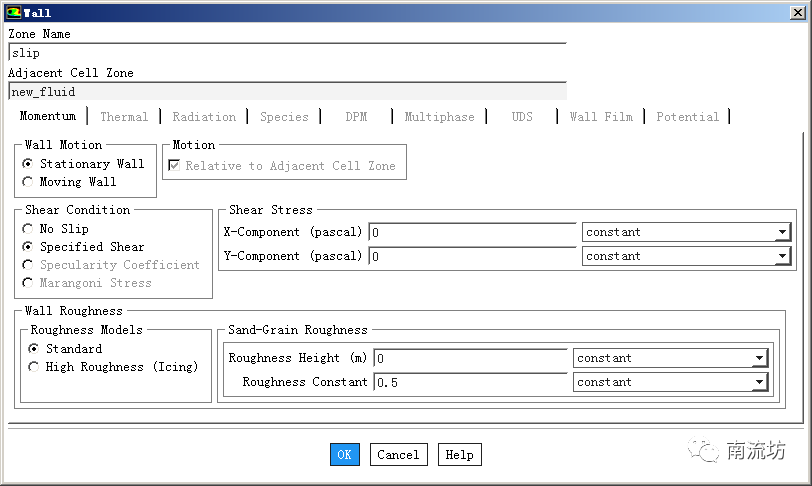

设置上侧壁面为滑移壁面

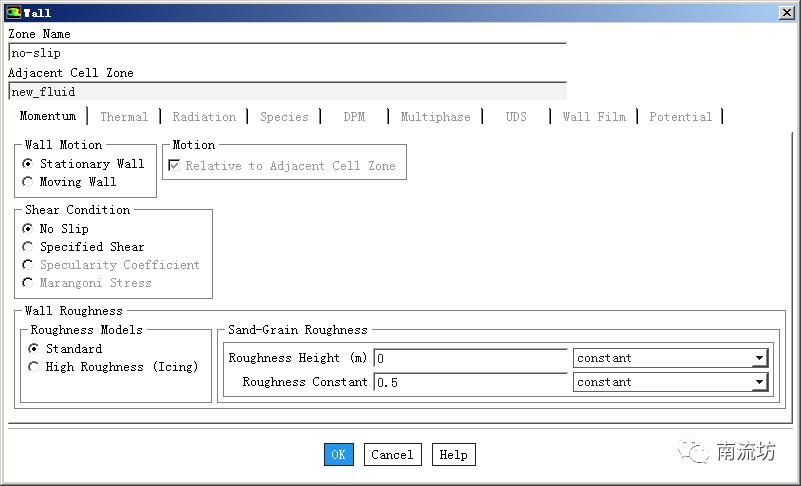

设置下侧壁面为无滑移边界

• 求解设置及松弛因子

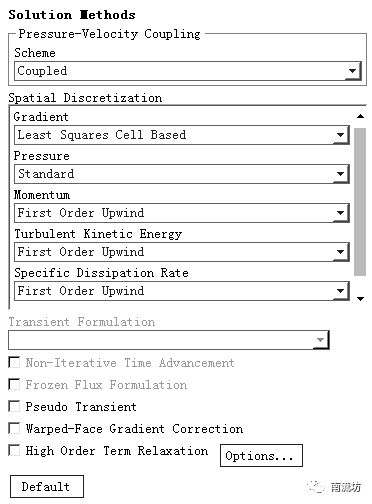

设置求解方法

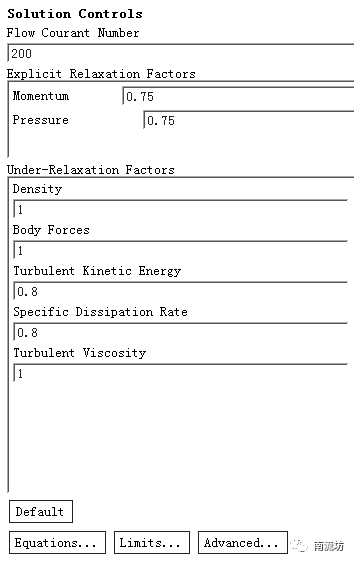

置松弛因子

计算结果

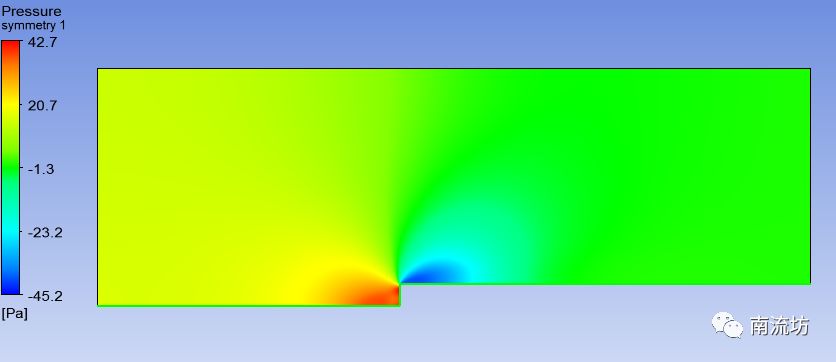

• 计算域压力场云图

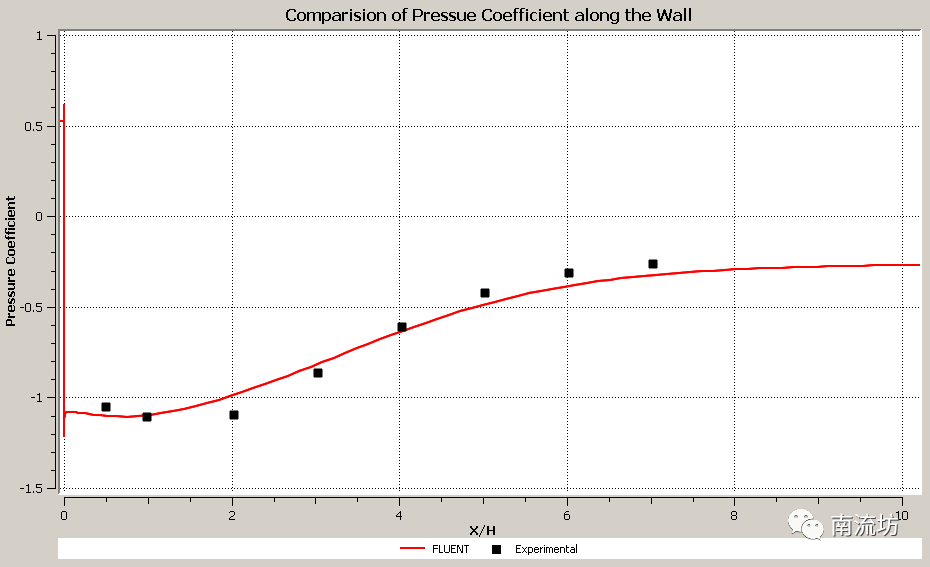

• 计算值与实验值对比

沿台阶上下游壁面的压力系数数值对比

参考文献

H.E. Smith. “The Flow Field and Heat Transfer Downstream of a Rearward Facing Step in Supersonic Flow”. ARL 67-0056, Aerospace Research Laboratories. Ohio, USA.
