各向异性传导传热

参考资料:ANSYS Fluid Dynamics Verification Manual


算例说明

本案例介绍了具有各向异性导热性的固体中的热传导模拟。正方形计算域中两个相对的壁保持在均匀的温度下,固体材料的导电性是用矩阵成分来解释各向异性的,将模拟结果与温度分布的解析解进行了比较。

计算域:计算域1mx1m

物质属性:密度2719kg/m3,比热871J/kg-K

边界条件:左右两侧壁面温度分别为100K和200K,上下两侧壁面温度由profile文件设置

网格划分

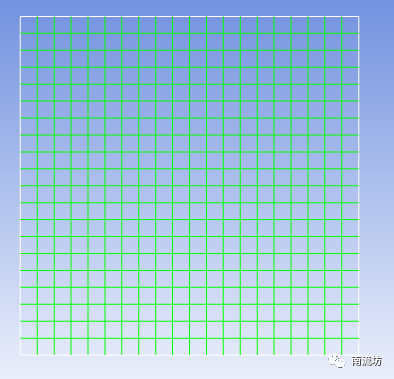

采用矩形网格,网格数量为400

计算设置

本次计算为稳态计算。

  • 物质属性

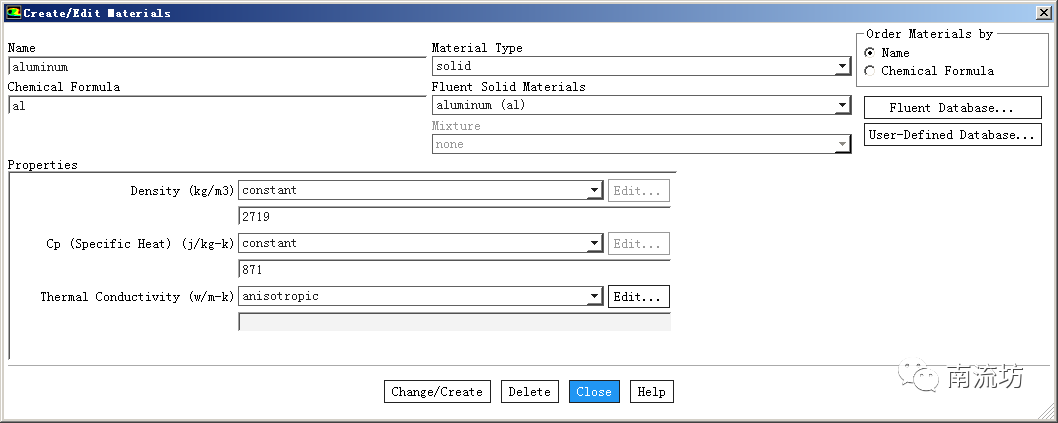

设置固体材料性质

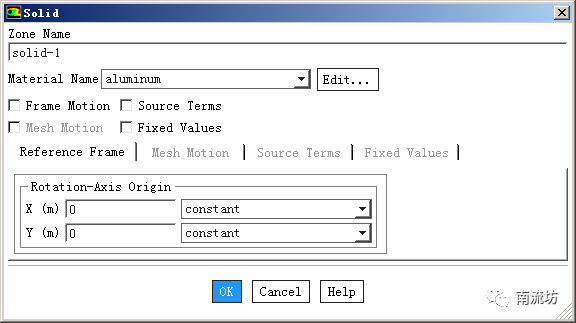

将计算域设置为固体物质

  • 边界条件

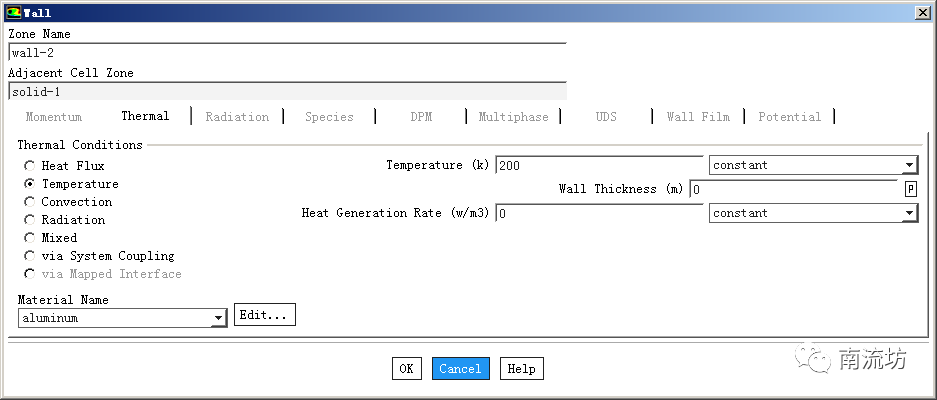

设置左侧和右侧壁面温度

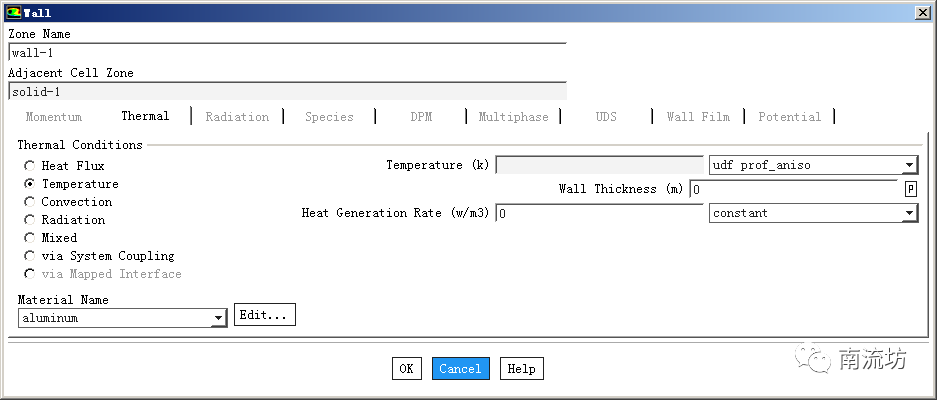

上下两侧壁面温度,由UDF设置

udf文件下载地址: https://pan.baidu.com/s/1FPmePy3IDY2aKr0_TKILKQ 密码: tdun

计算结果

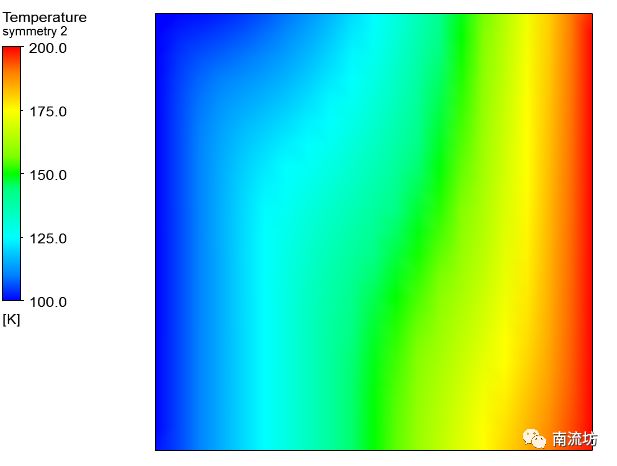

  • 计算域温度场云图

  • 计算值与解析解对比

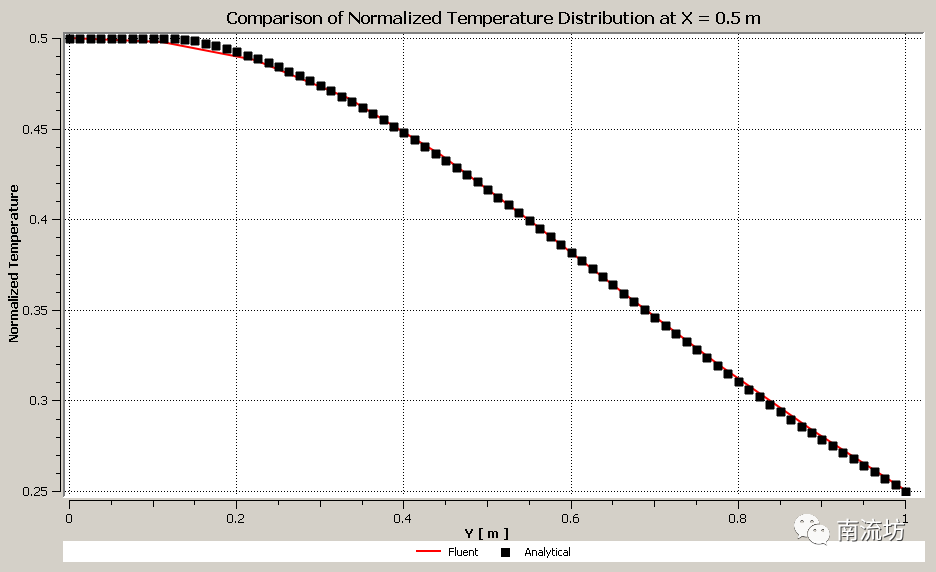

沿x=0.5位置处温度对比图表
