管道湍流流动中的压降

参考资料：ANSYS Fluid Dynamics Verification Manual

算例说明

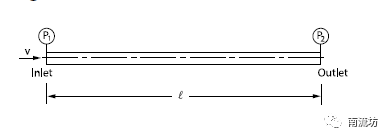

本案例模拟了空气流过光滑的水平管道的过程。

计算域：管道长度2m，半径0.002m

物质属性：密度为1.225kg/m3，粘度为1.7894E-5kg/m-s

边界条件：入口速度50m/s，出口压力0Pa

网格划分

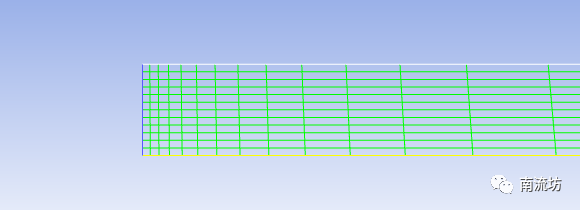

采用矩形网格，网格数量为2784

由于对称性，这里计算域只建立一半的模型

计算设置

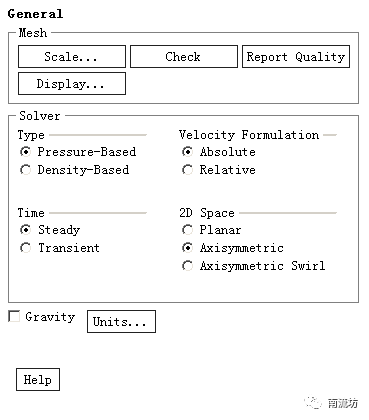

本次计算为稳态轴对称计算。

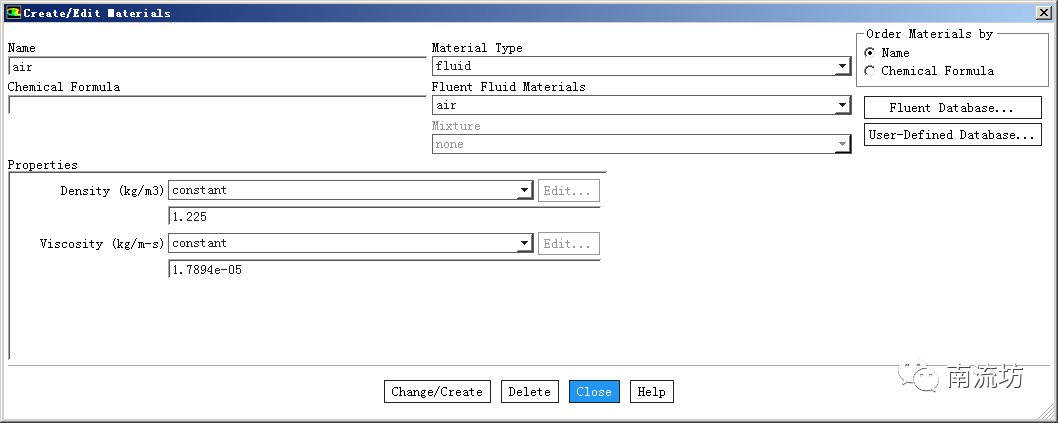

• 物质属性


计算物质设置为空气，设置它的密度等参数

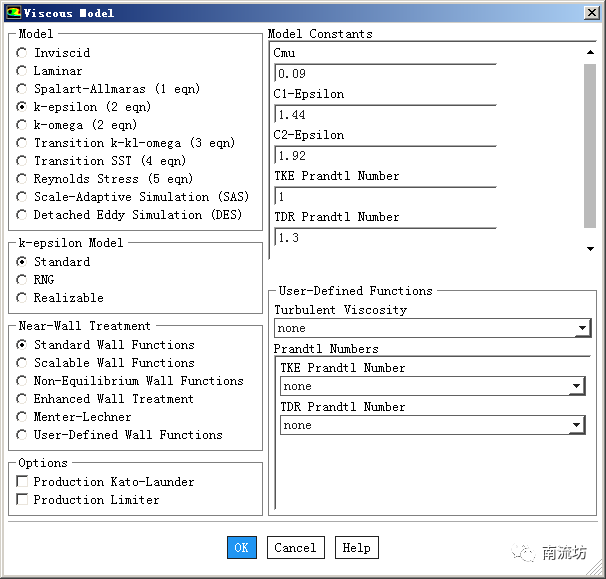

• 湍流模型


选择为标准k-epsilon模型

• 边界条件

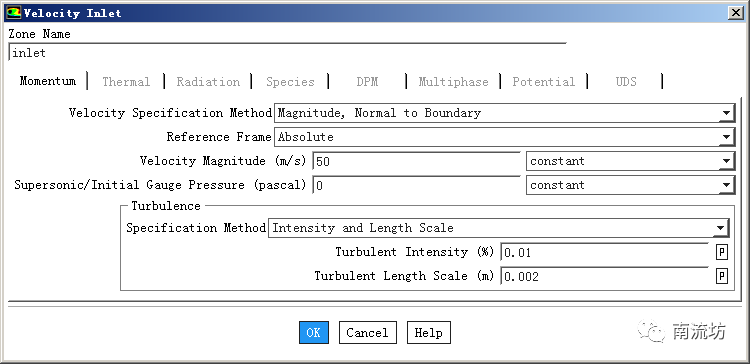

（1）入口设置速度边界

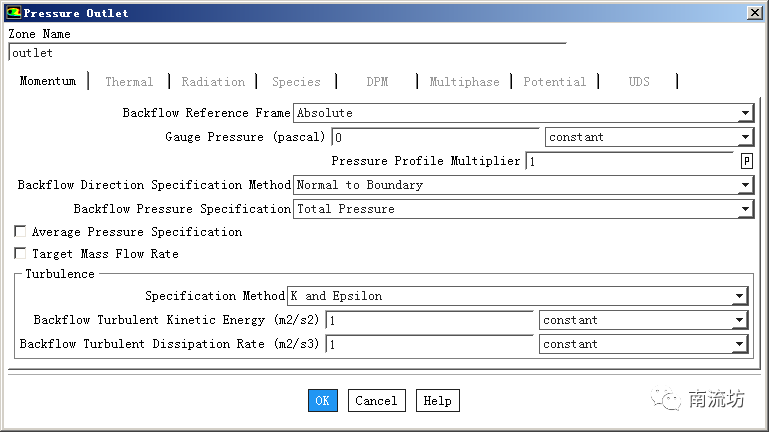

（2）设置出口压力

计算结果

• 计算域云图展示

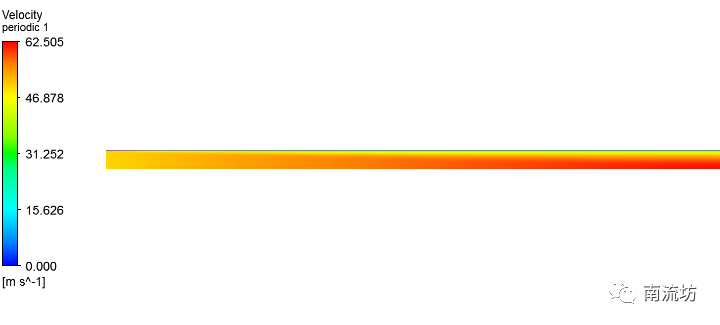

速度云图

• 计算值与实验值对比

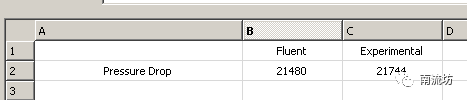

进出口压降值对比

参考文献

F.M.White. Fluid Mechanics Reference . 3rd Edition. McGraw-Hill Co., New York, NY. 1994.
