旋转腔内流动

参考资料：ANSYS Fluid Dynamics Verification Manual

算例说明

本案例模拟了封闭的旋转圆柱形空腔中流动。

计算域：空腔半径1m，高1m

物质属性：物质密度为1kg/m3，粘度为0.000556kg/m-s

边界条件：旋转角速度为1 rad/s

网格划分

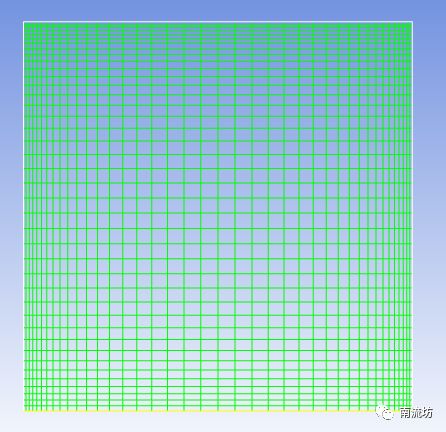

采用矩形网格，网格数量为1600

计算设置

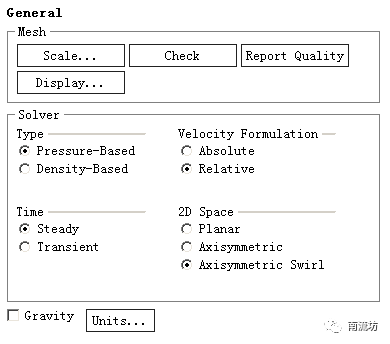

本次计算为稳态轴对称计算。

• 物质属性

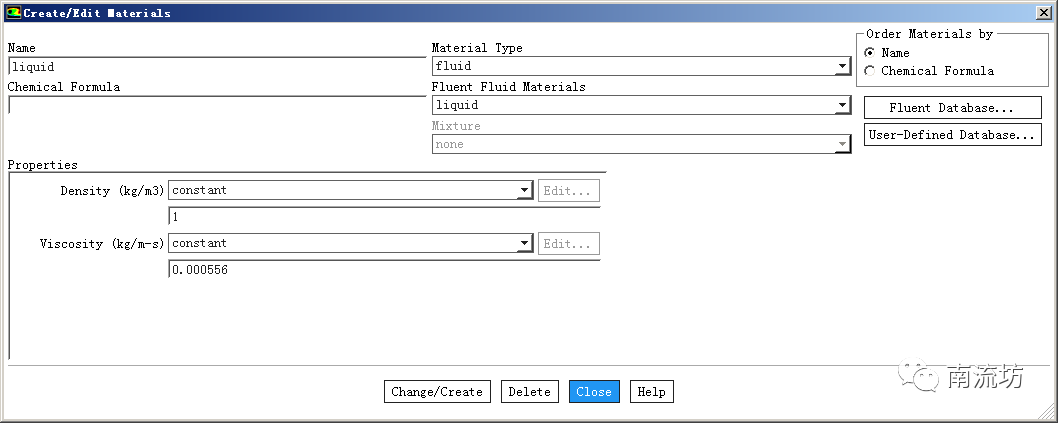

计算物质设置密度等参数

• 湍流模型


选择为层流

• MRF模型

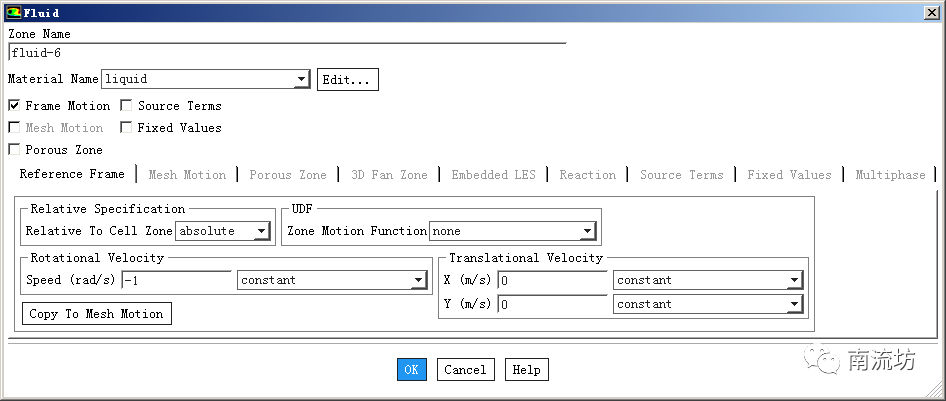

激活MRF模型，设置计算域的旋转速度

• 边界条件

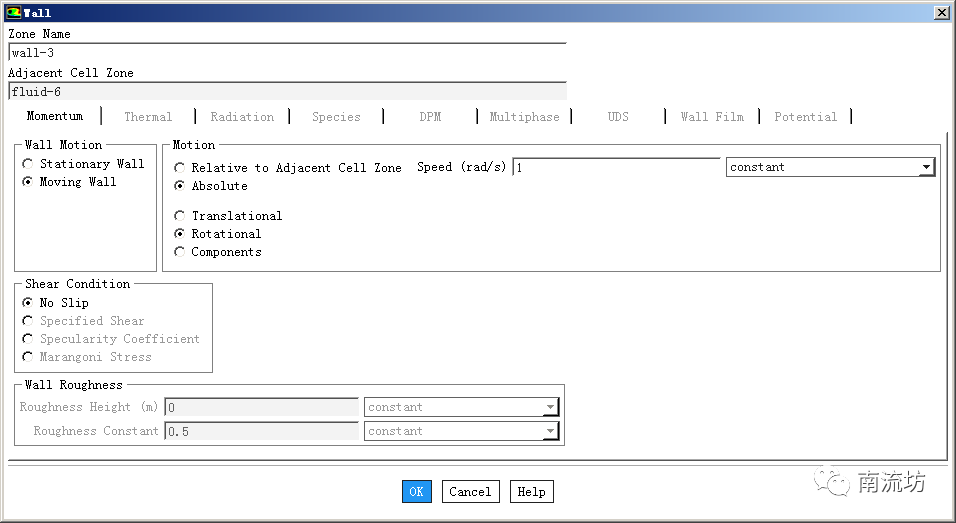

设置壁面的旋转速度

• 求解控制

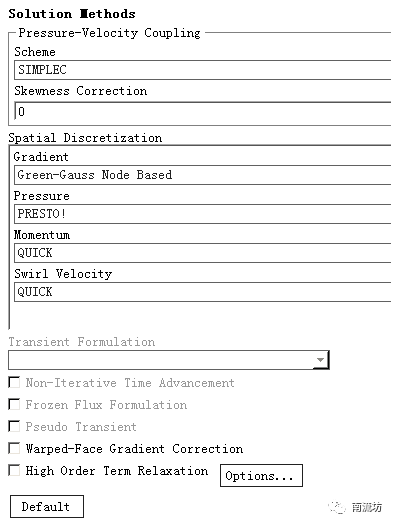

（1）求解方法

（2）松弛因子

计算结果

• 计算域云图展示

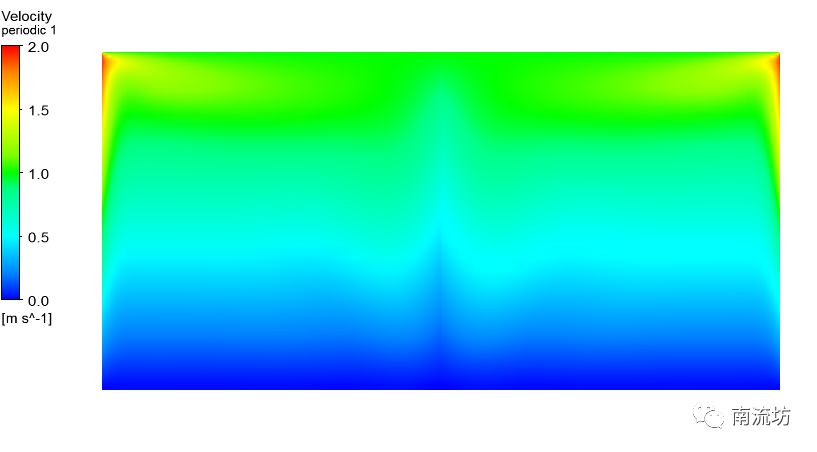

速度云图

• 计算值与实验值对比

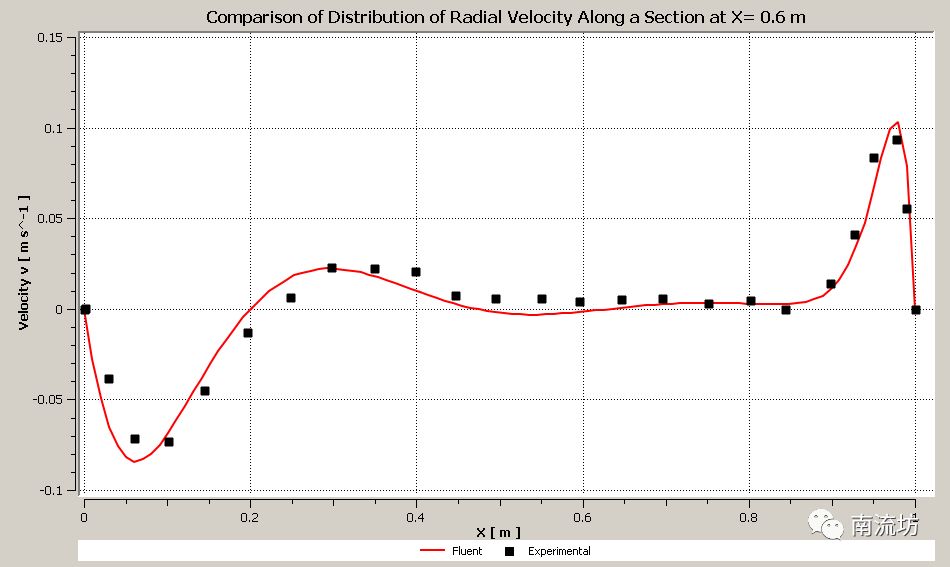

对比x=0.6m处，径向速度值对比

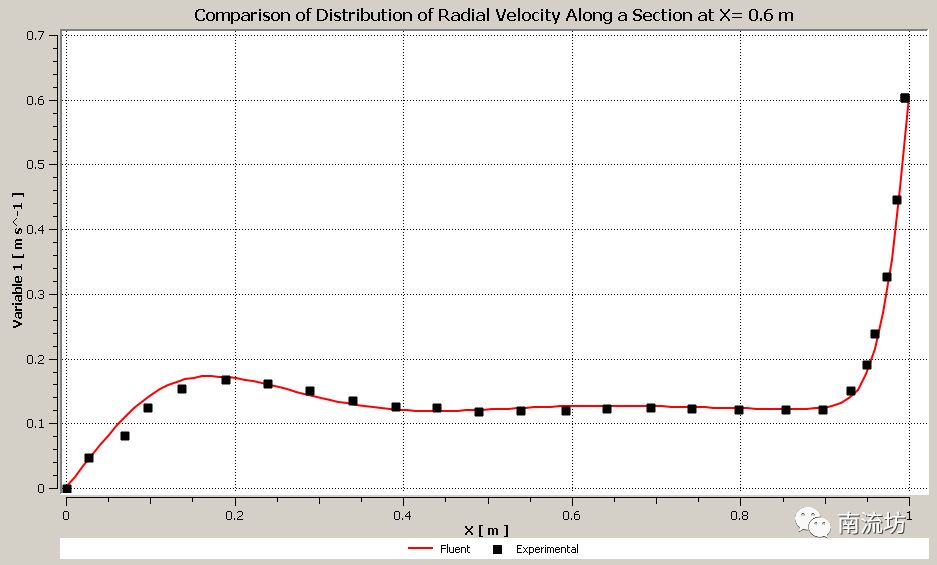

对比x=0.6m处，周向速度值对比

参考文献

J.A. Michelsen. “Modeling of Laminar Incompressible Rotating Fluid Flow”. AFM

86-05., Ph.D. thesis. Department of Fluid Mechanics, Technical University of

Denmark. 1986.
