三角腔中的层流流动

参考资料:ANSYS Fluid Dynamics Verification Manual


算例说明

本案例模拟了由三角腔顶壁运动引起的层流,侧壁是静止的。

计算域:h=4m,顶部宽带为2m

物质属性:物质密度为1 kg/m3,粘度为0.01kg/m-s

边界条件:顶部壁面移动速度为2m/s

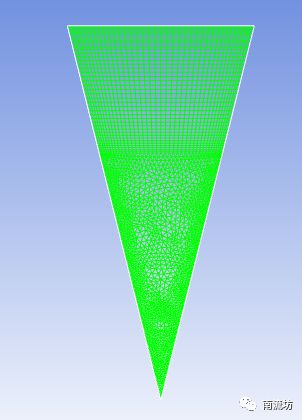

网格划分

采用矩形和三角形混合网格,网格数量为4504

计算设置

本次计算为稳态计算。

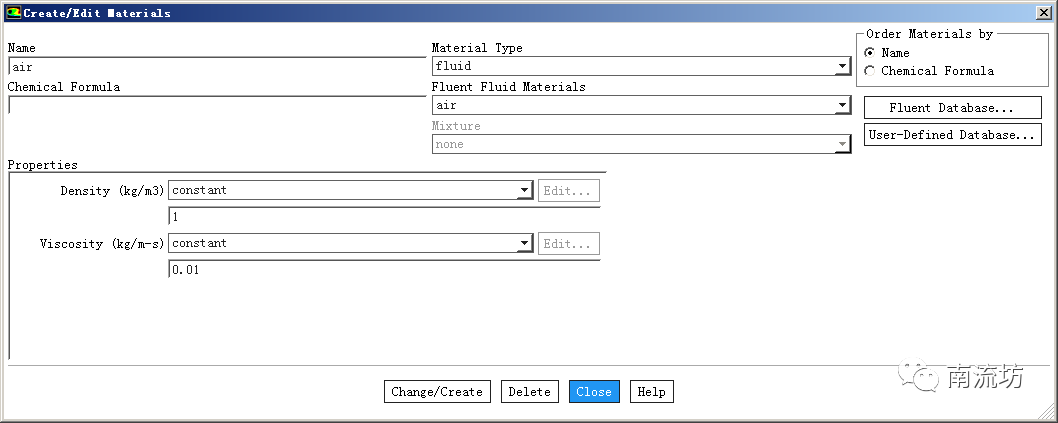

  • 物质属性

计算物质设置密度等参数

  • 湍流模型

选择为层流

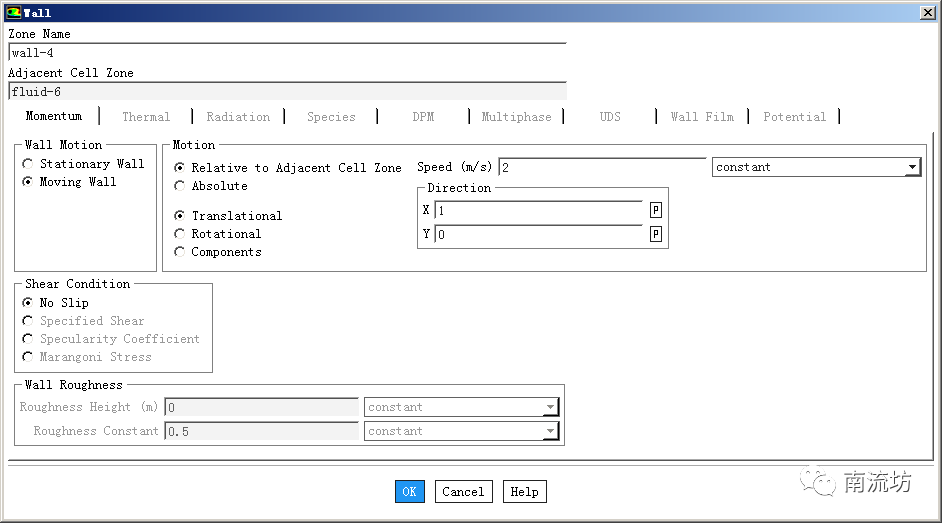

  • 边界条件

设置顶板移动速度

  • 求解控制

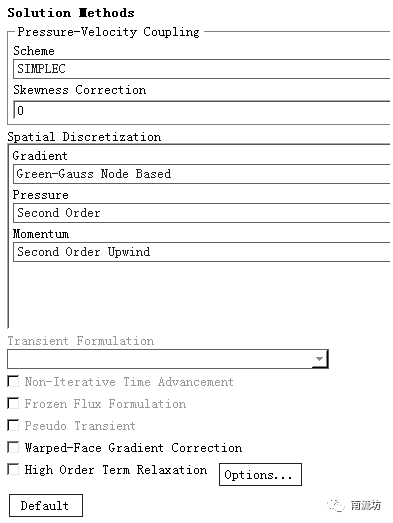

(1)求解方法

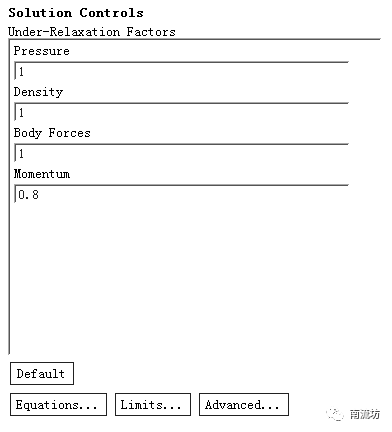

(2)松弛因子

计算结果

  • 计算域云图展示

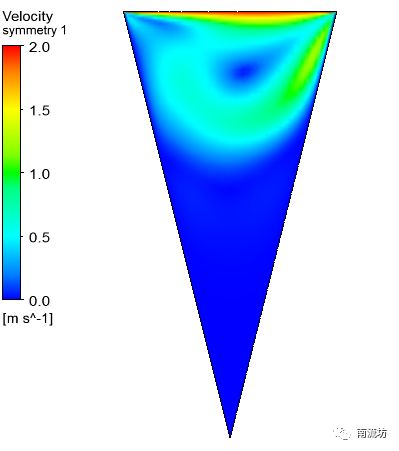

速度云图

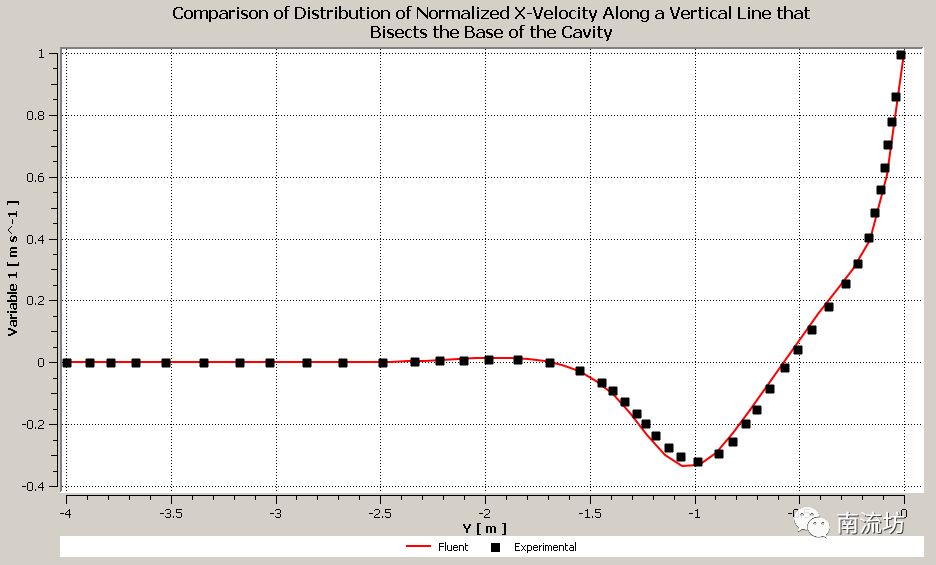

  • 计算值与实验值对比

归一化x方向速度对比值

参考文献

R. Jyotsna, S.P. Vanka. “Multigrid Calculation of Steady, Viscous Flow in a Triangular Cavity”. J. Comp. Phys., Vol 122, pp. 107-117, 1995.
