KFX火灾计算

Kameleon FireEx KFX® 是目前在气体扩散、火炬和火灾模拟方面处于国际领导地位的CFD软件，并逐渐成为燃烧和火灾领域的工业标准。其最早是由ComputIT公司联合NTNU（挪威科技大学）和SINTEF（挪威科技工业研究院）共同研发，软件融合了工业流体和燃烧问题领域先进的技术以及广泛的国际经验。

软件的主持开发者Bjørn F. Magnussen教授，是涡耗散概念（EDC）的提出者和发展者。EDC是对燃烧数值计算领域的一项重要贡献，在工业领域具有广泛的应用。EDC目前已经集成在世界上绝大多数商业CFD软件中，解决湍流燃烧问题。

下面以一个简单可燃气体发生泄漏喷火的案例来演示这款软件的使用流程。

 1    启动KFX并导入模型

（1）在KFX License client对话框中单击Wizard按钮打开Fire & Gas cloud simulation wizard软件界面。

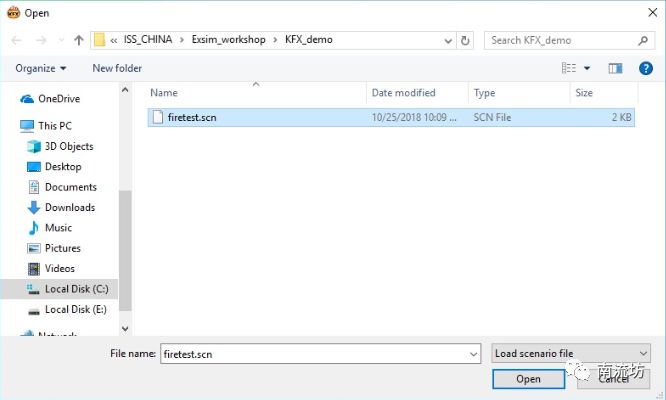

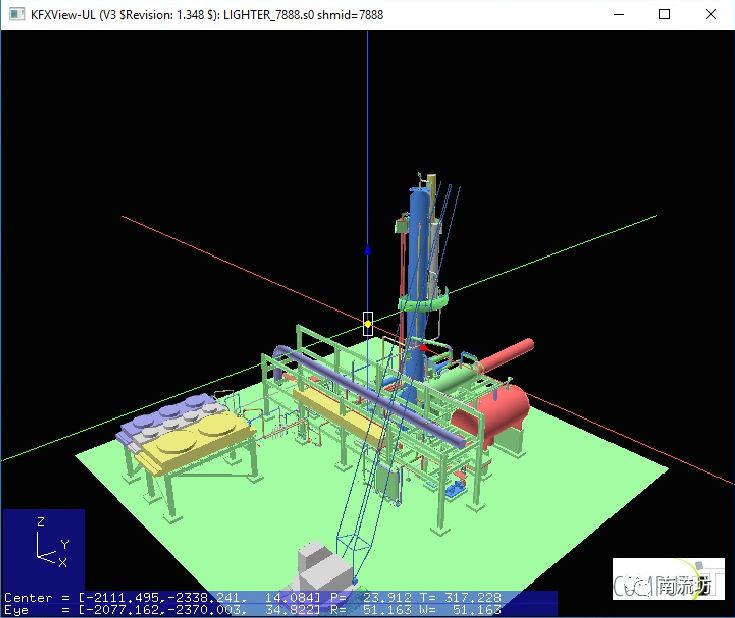

（2）在Geometry files处单击Load按钮选择firetest.scn文件导入几何模型，在KFXView窗口显示几何模型。

 2    设置物质

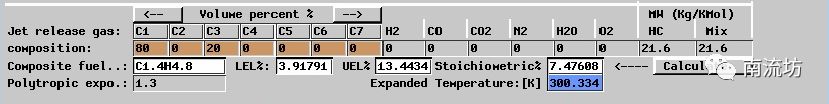

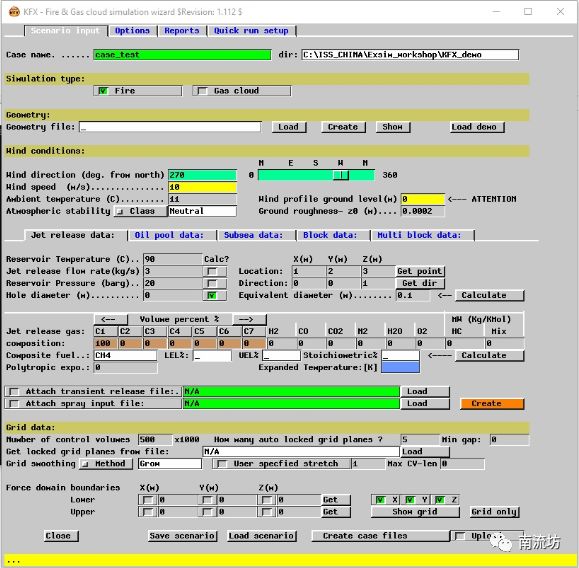

（1）在Fire & Gas cloud simulation wizard界面中，设置发生喷火可燃气体的组分，C1中输入80，C2中输入20。

 3    设置泄漏源

（1）在Fire & Gas cloud simulation wizard界面中，设置泄漏点位置。位置为（-2105，-2239，8.1497），可在Location中输入或者单击Get point按钮在模型图中直接选取，泄漏方向为X轴负方向。

（2）在Fire & Gas cloud simulation wizard界面中，设置泄漏点的温度、质量流量、压力和泄漏孔径，这里压力、流量和孔径三个参数任意输入两个，软件则可计算出第三个。

 4    设置网格

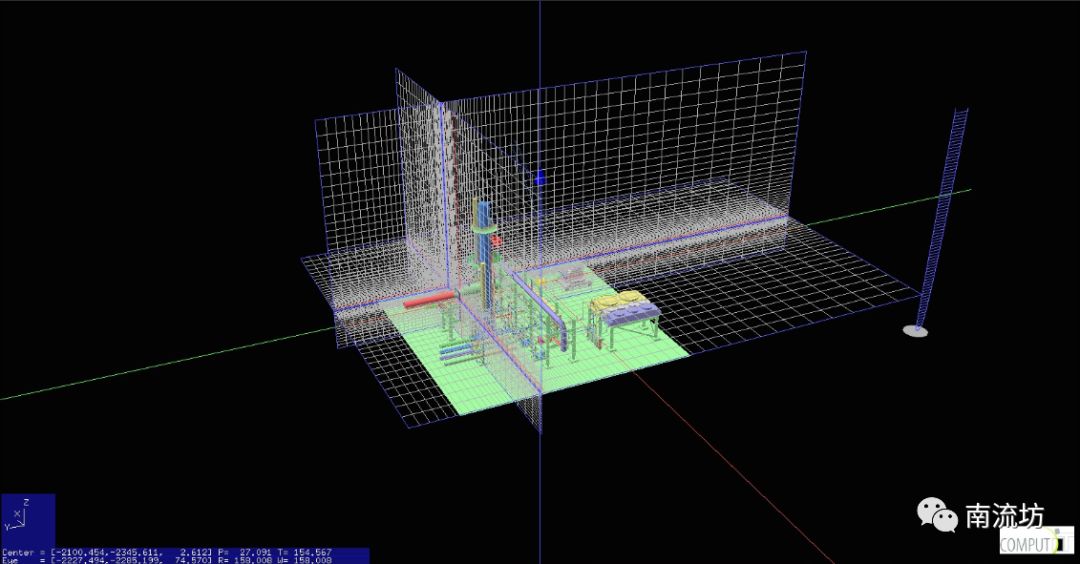

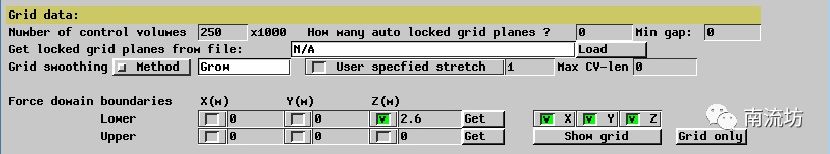

（1）在Fire & Gas cloud simulation wizard界面中，设置计算域网格。这里网格参数保持默认值，在Force domain boundaries中，勾选lower中的Z并输入2.6，即确定地面的位置。单击Show grid按钮显示计算域网格。

 5    设置边界类型

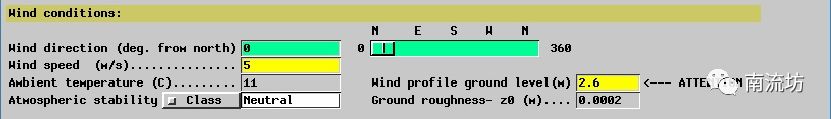

（1）在Fire & Gas cloud simulation wizard界面中，设置环境风速条件。风向设为N，风速设为5，风剖面参考高度为2.6。

 6    计算求解

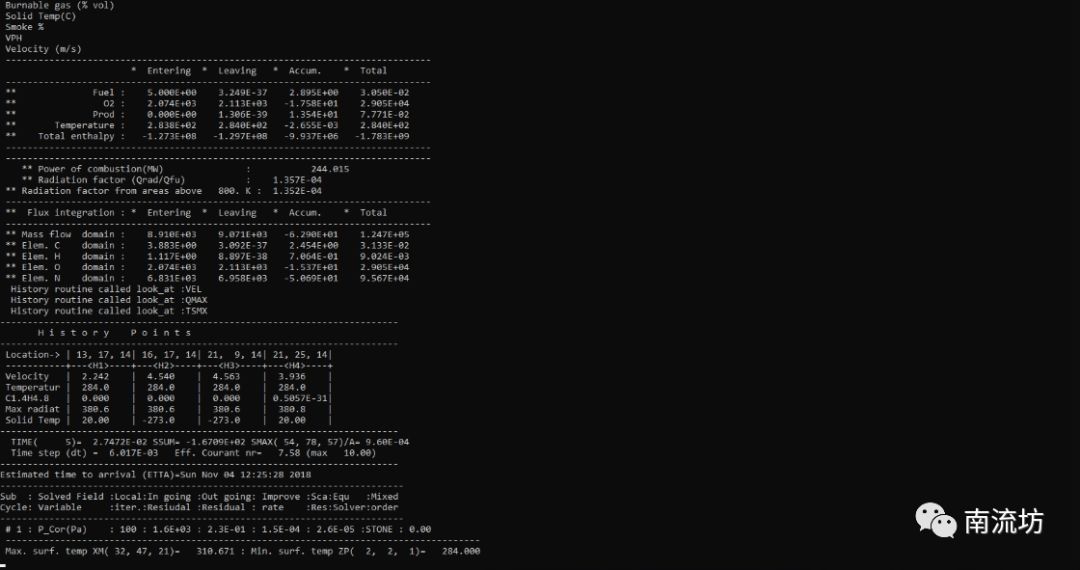

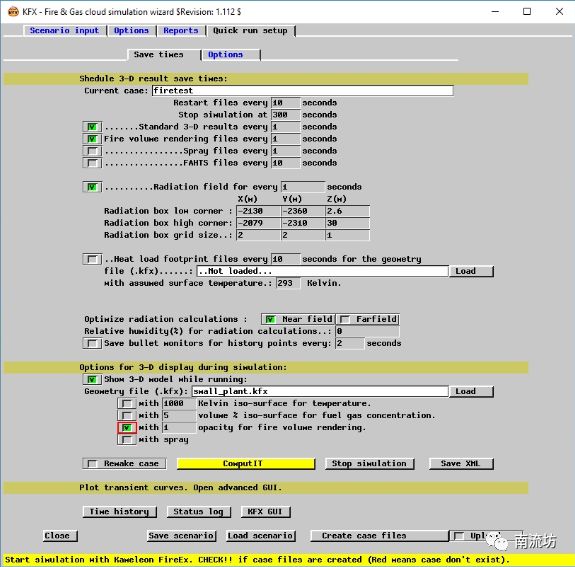

（1）在Fire & Gas cloud simulation wizard界面中选择Quick run setup选项卡，设置计算数据保存的频次，再单击ComputIT按钮开始计算。

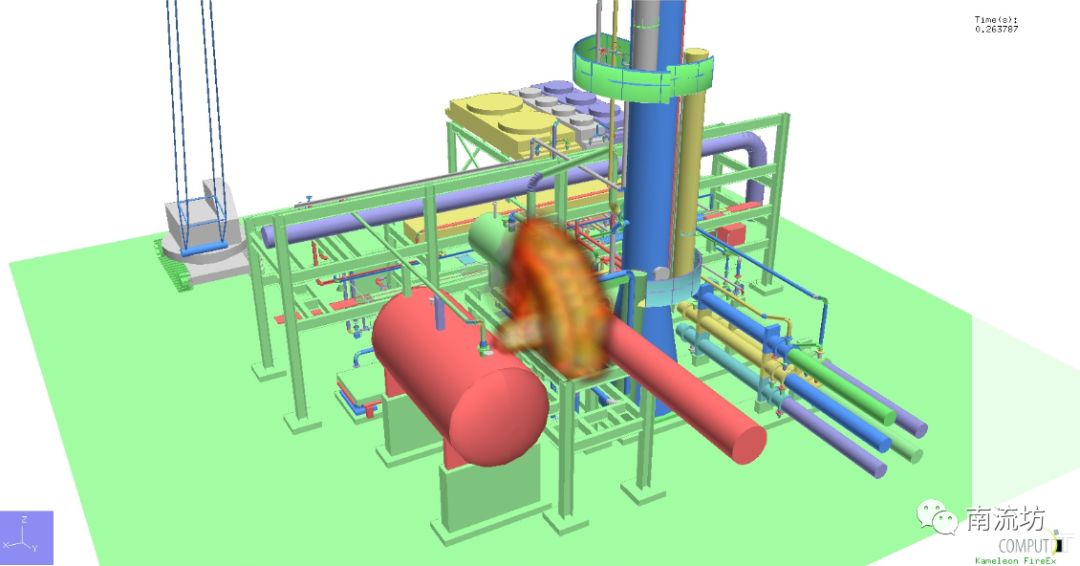

（2）在计算开始后，KFXView界面会自动弹出，动态显示火焰的计算结果。

 7    后处理

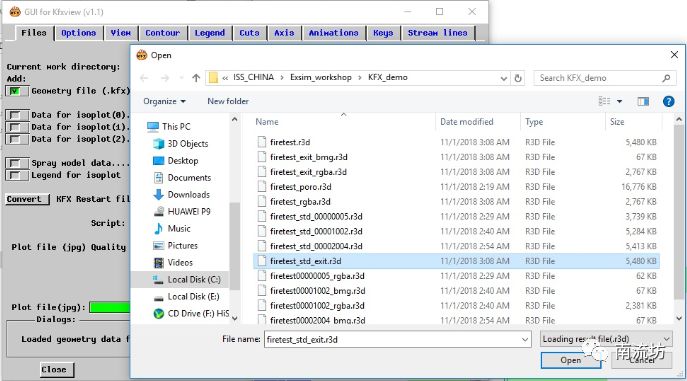

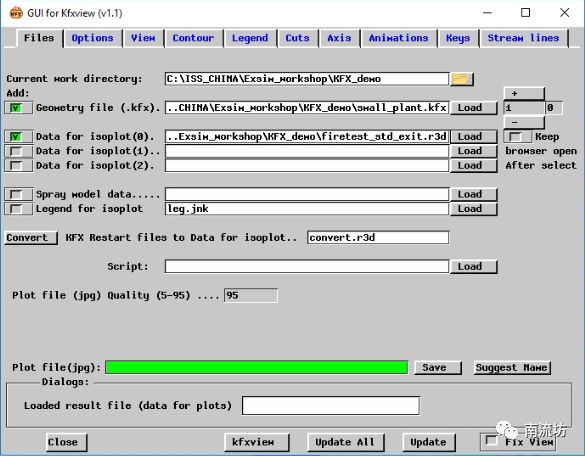

（1）在KFX License client对话框中单击kfxview按钮打开kfxview界面，在Geometry file中选择结果文件。

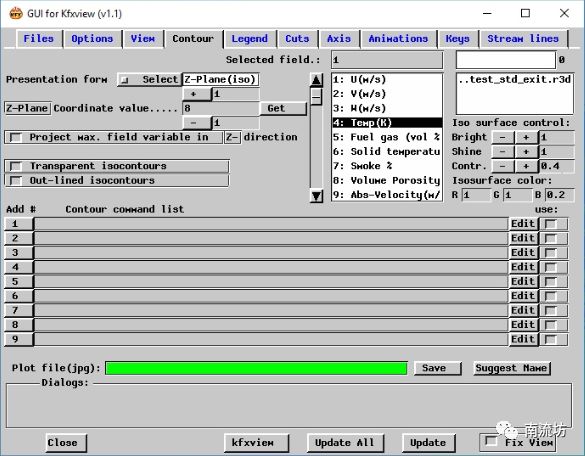

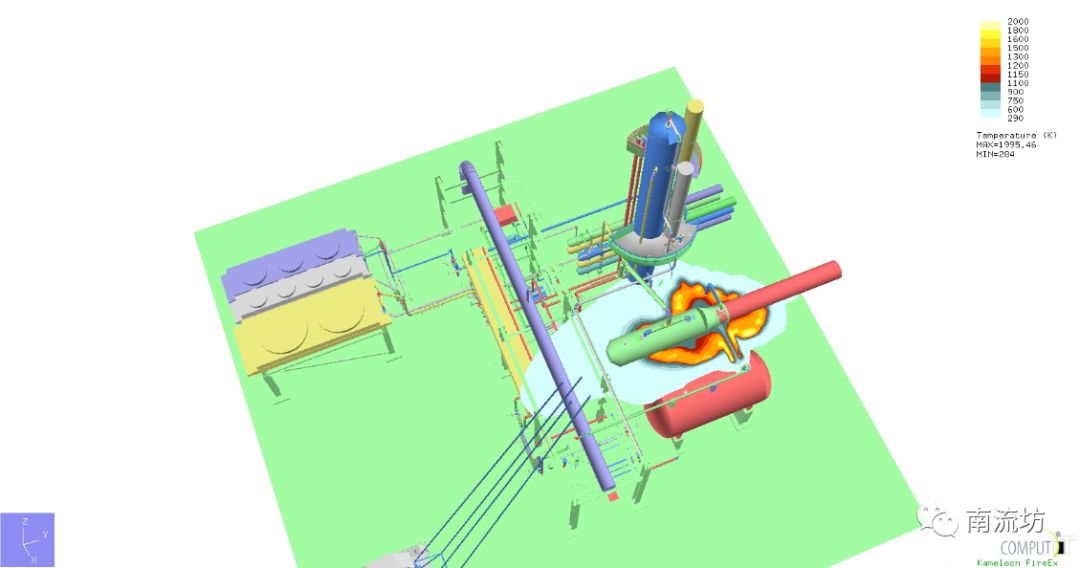

（2）在Data for isoplot(0)中选择等值线文件，在Contour选项卡中，Presentation from选择Z-Plane，Selected field中选择Temp，单击Update按钮显示计算结果。
