仿真也可以像《延禧攻略》一样先色夺人

《延禧攻略》是去年热播的一部宫廷神剧，本以为宫廷剧无非就是妃子们穿着花花绿绿的衣服在那里勾心斗角，但这次这部大戏却出人意料地赏心悦目。该剧从配色到布景无一不体现着高级感，每一帧几乎都可以做屏保，高度还原了古色古香的仕女图，让大家了解到了什么才是真正历史上的中国色。

而我们在做CAE仿真计算时，同样需要生成一些图形来分析结果或者和他人交流。为了清晰而有效地实现这一目标，就需要创建易于理解并吸引眼球的可视化效果，而恰当的颜色选取确实能增强可视化绘图效果，使得仿真结果更加具有“高级感”。

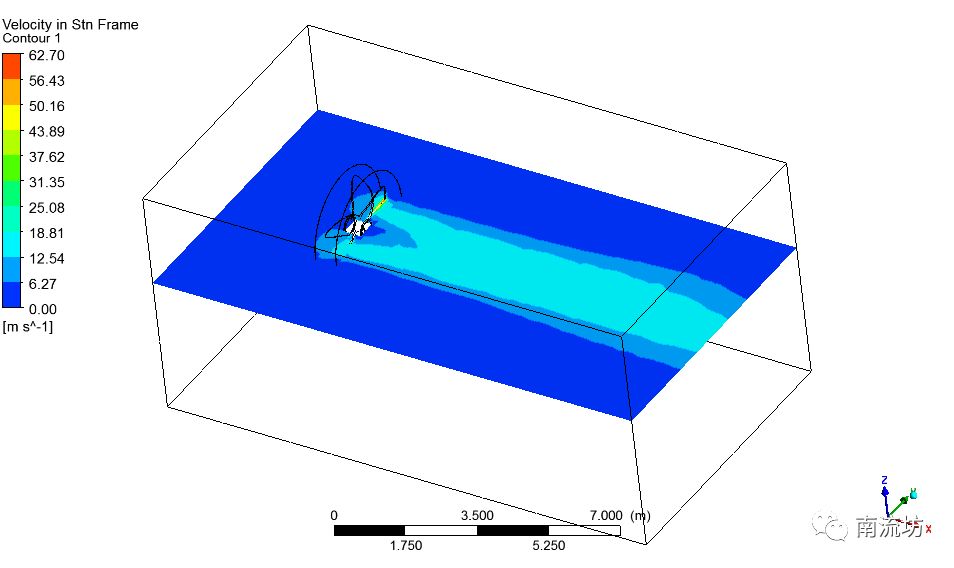

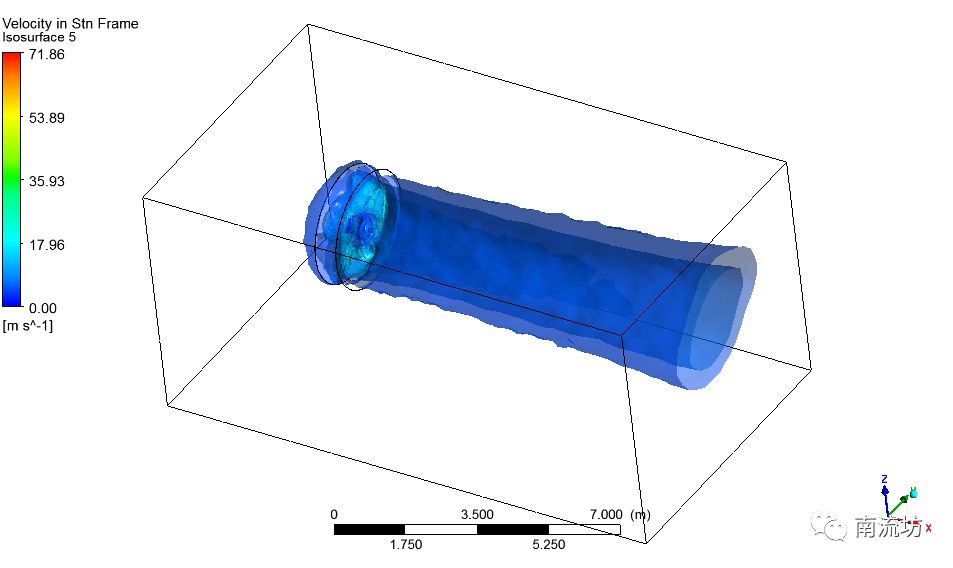

在处理CFD计算结果的时候，通常会采用某个截面云图或者等值面来显示结果。因此，在处理计算结果时我们一般要先想好需要观察的计算域内的具体位置，从而设定截面的位置信息，或者是指定等值面的值才能继续进行后处理。但这样做，只能显示计算域中局部位置的结果信息，很难全面准确的对整个计算域进行分析，从而有可能忽略掉一些重要数据。

“体渲染”是一种基于“体”的渲染技术，这种方法就能全面的展示整个计算域中的某个物理量的分布规律和变化过程。在很多商用的CAE软件中，强大的后处理功能则是必不可少的内容，“体渲染”也是必不可少的。例如，CFD-POST就提供了这一功能。

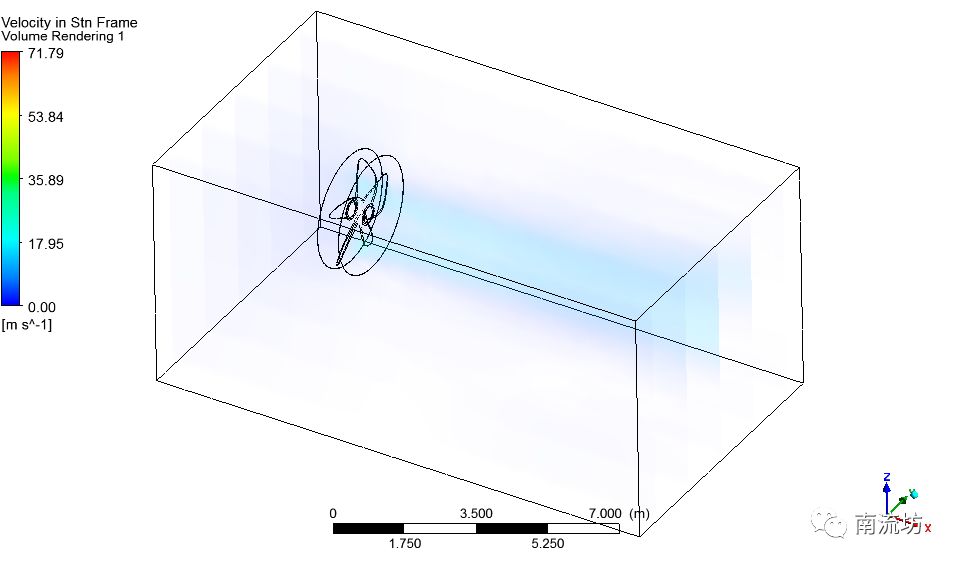

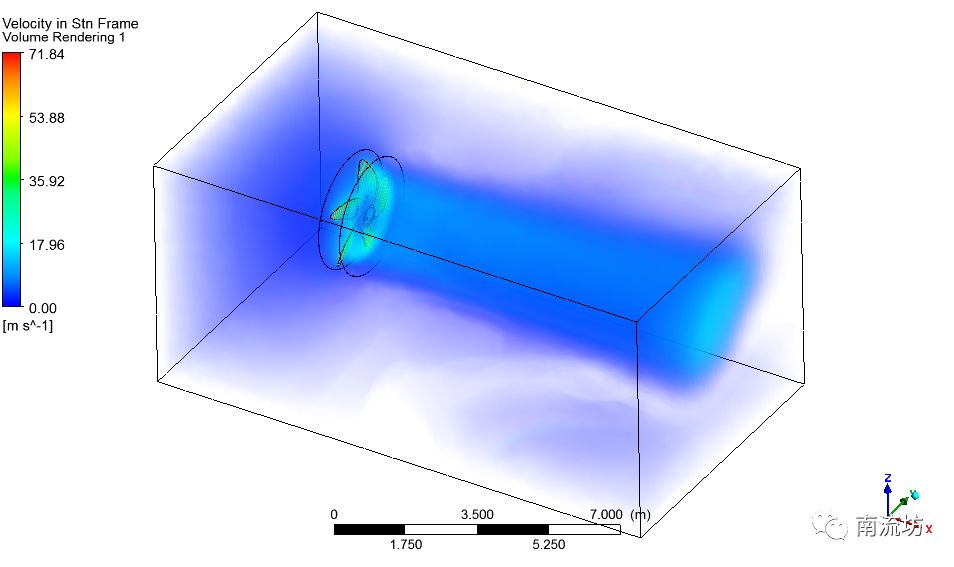

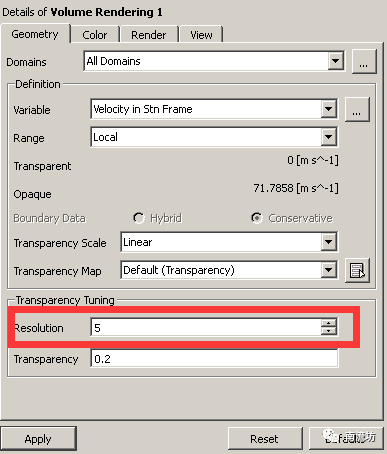

CFD-POST中的“体渲染”就是在计算域中设置多个等距离的切面，这个切面数量就是要设置的“分辨率”，分辨率值越大，切面就越多，显示的图像就越细腻。
