 1   仿真模型打开与简化

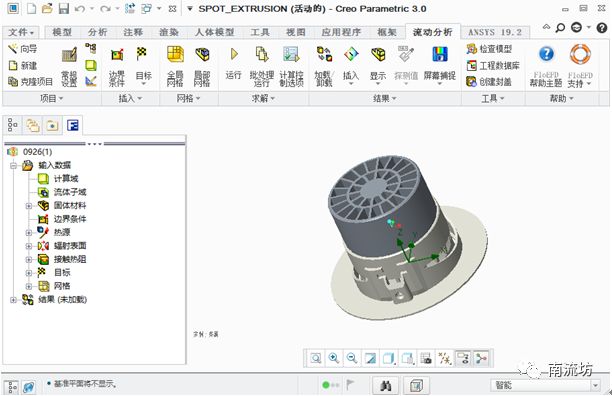

双击安装好的FloEFD启动快捷键，软件自动打开已经连接上的三维设计软件CREO，直接在CREO中打开需要仿真的模型。能直接在熟悉的三维设计软件操作是把双刃剑，一方面，可以避免不同软件之间模型转化的问题，但另一方面如果不恰当的使用模型，会增加网格数量，从而增加计算机的负担，降低仿真效率。仿真优化不像结构设计越详细越好，反而是在不影响仿真结果的基础上，越简单越好。当然，将一个详细模型简化为适合热仿真分析模型的工作需要一定的经验技巧，比如，去除一些倒角、孔位、定位等结构细节，去除一些无关紧要的模型组件等。

 2   仿真模型的准备

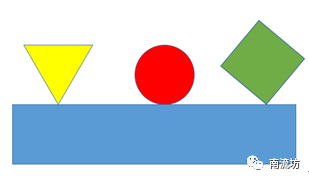

虽然仿真模型得到了简化，但不一定万事大吉。在某些情况下，FloEFD不一定能识别出仿真分析的所有的固体模型和流体区域。这时可充分利用【检查模型】功能，不仅能检查出无法充分求解的某些模型组件，也可以检查是否存在可能导致软件创建不适当网格的模型问题（FloEFD不允许组件之间为点接触或者线接触，如下）。

操作：点击【检查模型】，在跳出的检查模型窗口，点击“检查”，在跳出检查结果窗口查看检查结果。

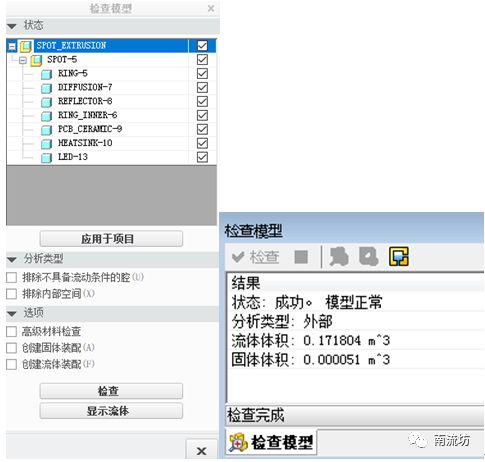

状态一：点击“检查”，检查结果显示状态成功，模型正常，那么模型准备大功告成；

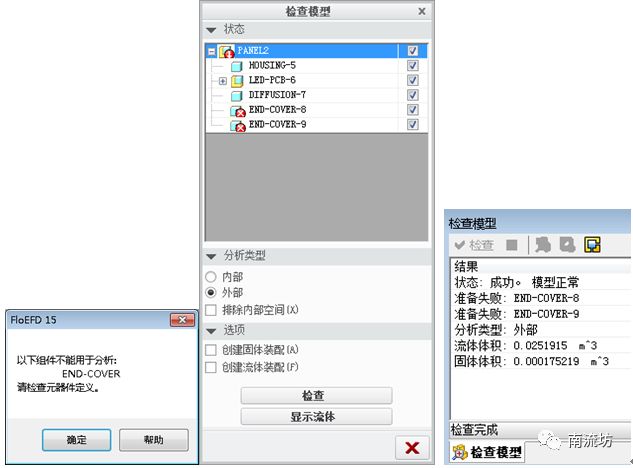

状态二：点击【检查模型】后，跳出“以下组件不能用于分析”，点击“确认”后，在检查模型窗口模型树组件的图标标有“红叉”或“红箭头”，检查结果显示状态成功，但有零件准备失败。

可能的解决措施如下：a.判断组件为壳体，那么转化为实体即可；b.判断组件存在破面，那么把破面修复直到能转化为实体；c.判断组件干涉，（尤其钣金件，在建模的时候很容易出现干涉重叠问题），那么切除重叠区域.d.判断对仿真结果无影响，可直接取消对应模型后面的√；e.如果以上都不能解决，考虑重新绘制模型。

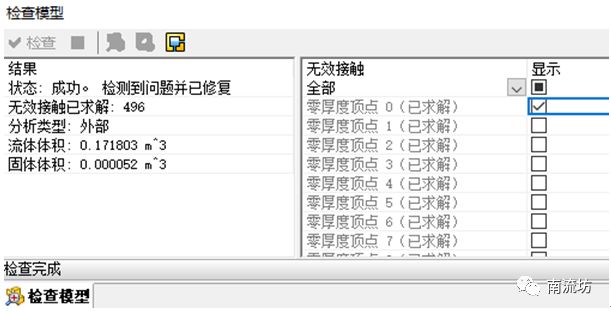

状态三：点击“检查”后，检查结果显示状态成功，检测到问题并已修复。

可能的解决措施如下：a.若显示已修复，则说明可以用来仿真分析，可不处理；b.点击检查结果窗口右边的显示复选框，可在模型上显示出问题的点，并通过倒角、填充等解决；

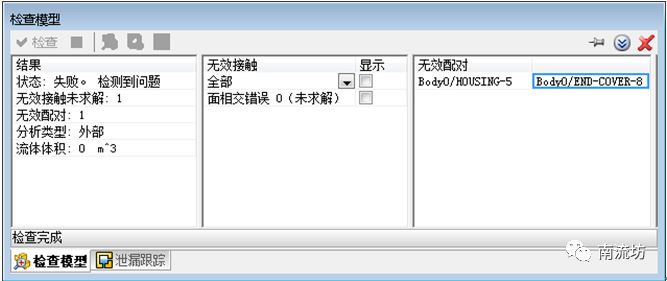

状态四：点击“检查”后，检查结果显示状态失败，检测到问题，无效接触未求解。

可能的解决措施如下：a.点击“显示”复选框和右边识别出的无效配对的模型名称，则可在三维模型中显示问题点，判断是否干涉，那么切除重叠区域；b.判断是否点接触或线接触，那么可以通过倒角、拉伸、装配距离等消除；

状态五：软件默认分析类型是外部，若内部分析，即理论上仿真模型是一个密闭的空间，那么可能会出现非水密性模型问题，可以通过【创建封盖】和【泄漏跟踪】功能来完成密闭空间的模型的建立，后续详细讲解；

综上，把仿真模型修复直到检查结果显示状态成功，模型成功且无其他问题，那么模型准备告一段落。另外，如实际操作中，有发现其他问题，可反馈讨论。

 3   小结

仿真模型准备是仿真分析的基石，一个好的模型能使仿真分析事半功倍。
