流体子域

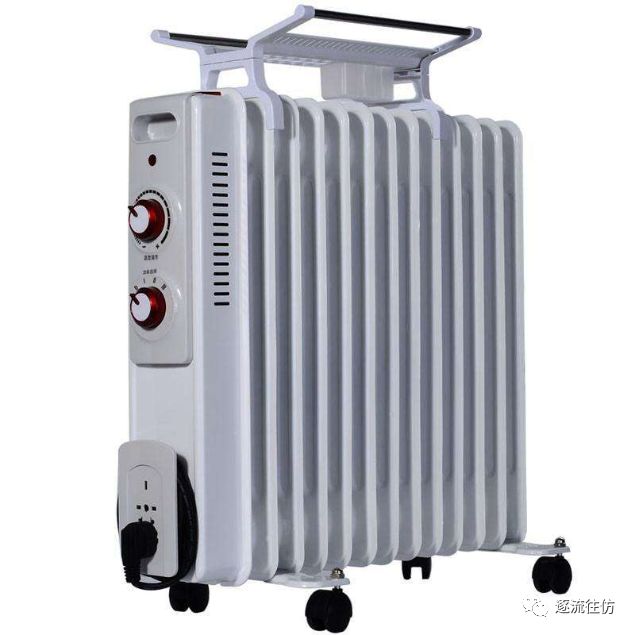

在进行流动与传热分析的时候，经常会涉及到多种流体，比如油汀电暖器，就是油与空气的两种液体。这时候可以选择封闭的流动区域定义为流动子区域，在这个区域内的流体可以与向导中的默认流体不同。再强调下，包含不同流体类型的流体区域必须用固体区域分隔开。通常还需要可以指定流体子域中的初始条件，甚至流动特征。

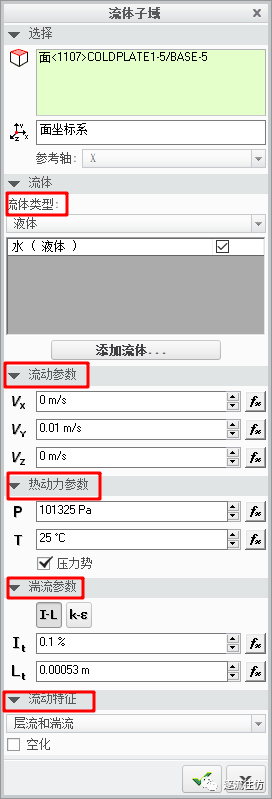

操作：右击分析树的流体子域，再点击插入流体子域，跳出流体子域窗口。在图形区域中选择流体区域边界的任何面，软件会将与所选面接触的流体区域设置为流体子域，所选择的面将显示在选择下的可应用流体子域的面列表中。在生成流体子域后（呈现为蓝色区域，注意观察是否是所需的流体子域），还需要指定流体类型、流动参数、热动力参数、湍流参数和流动特征。

流体类型：此处只会出现向导中已经选择的所有流体，选择对应流体子域内的流体，注意只能为流体子域分配一种真实气体或者蒸汽。

流动参数：用于指定流体的初始速度；

热动力参数：用于指定压力、温度或者密度三者中的任意两者的参数，对于液体，则指定静压和温度；

当然，如果向导里设置混合物或者湿度，那么在这边同时还需要指定物质浓度或者气体的相对湿度；

湍流参数：用于指定湍流强度和长度或者湍流动能和耗散，一般软件自动识别，无需更改；

流动特征：默认层流和湍流，一般保持不变即可；

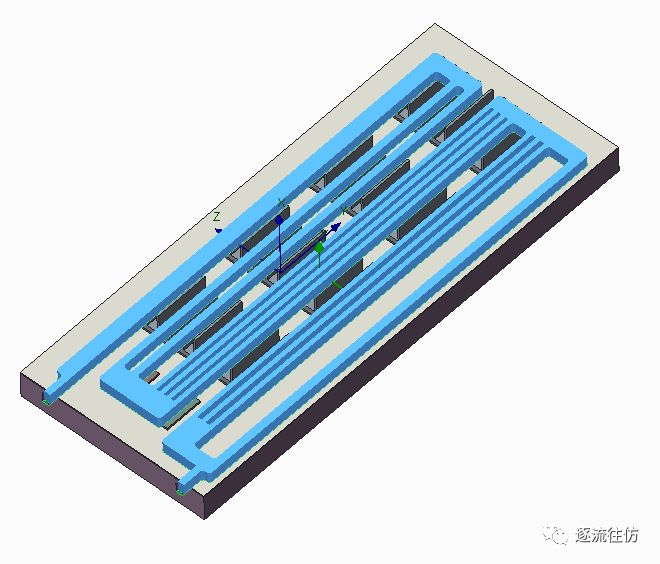

如下，左边25℃水进入均温板，整个模型在空气中自然散热，则需要创建流体子域。

如果模型不做处理，选择均温板与水接触的面后，自动生成如下的流体子域。发现整个计算域内都被识别为流体子域，这与实际不符合。

那到底为什么呢？其实原始模型的流体子域没有完全封闭。所以先把进入口封闭，重新选择流体接触的面，则可以生成所需的流体子域。另外，封闭入口的第一印象是使用【创建端盖】，但在创建流体子域时无效的，所以只能从MCAD中处理模型。
