FLUENT离心泵流动模拟

本教程演示了如何使用滑动网格法模拟离心泵内部流场情况。

 1     启动Workbench并建立分析项目

（1）在Windows系统下执行“开始”→“所有程序”→ANSYS 19.2→Workbench命令，启动Workbench 19.2，进入ANSYS Workbench 19.2界面。

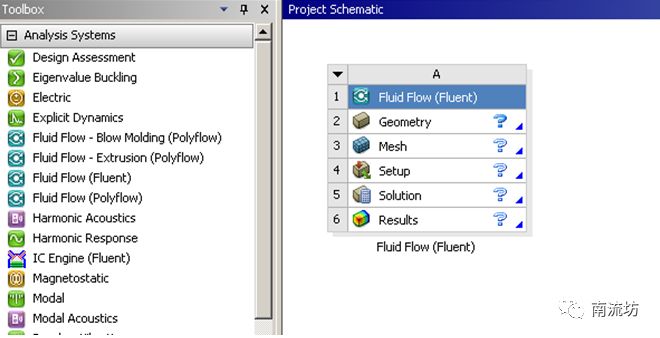

（2）双击主界面Toolbox（工具箱）中的Analysis systems→Fluid Flow（Fluent）选项，即可在项目管理区创建分析项目A。

 2     导入几何体

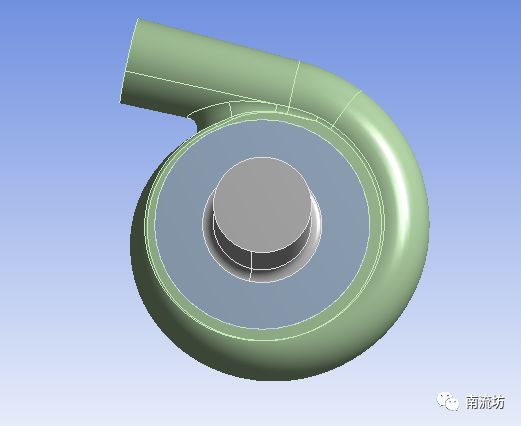

（1）在A2栏的Geometry上单击鼠标右键，在弹出的快捷菜单中选择Import Geometry→Browse命令，此时会弹出“打开”对话框。

（2）在弹出的“打开”对话框中选择文件路径，导入几何体文件。

 3     划分网格

（1）双击A3栏Mesh项，进入Meshing界面，在该界面下进行模型的网格划分。

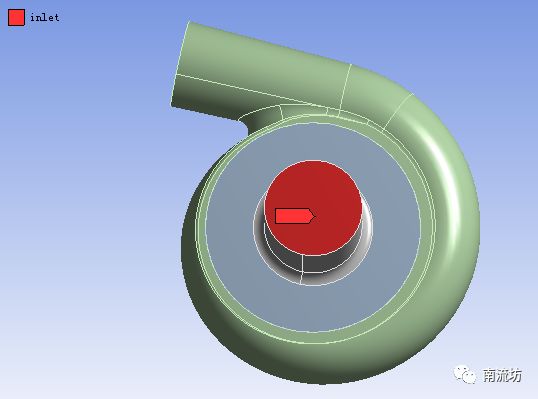

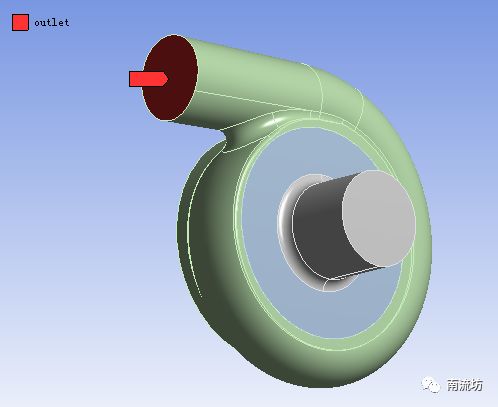

（2）分别右键选择泵体的出入口，在弹出的快捷菜单中选择Create Named Selection，弹出Selection Name对话框，输入名称inlet和outlet，单击OK按钮确认。

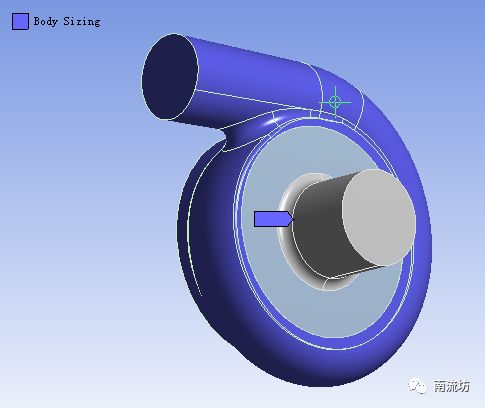

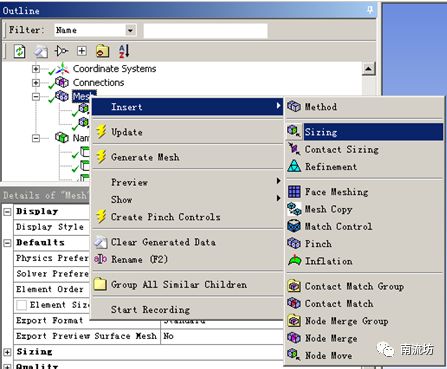

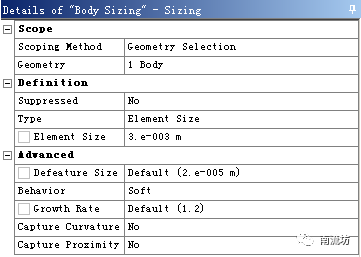

（3）右键单击模型树中Mesh选项，依次选择Mesh→Insert→Sizing。在Geometry中选择计算域中泵体区域，在Element Size中输入3e-3。

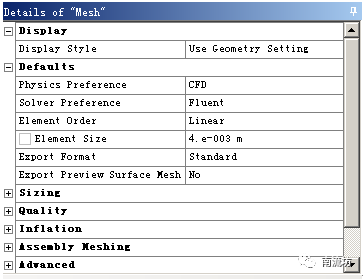

（4）设置网格尺寸为4e-03m，在Quality中，Smoothing选择High。

（5）右键单击模型树中Mesh选项，选择快捷菜单中的Generate Mesh选项，开始生成网格。

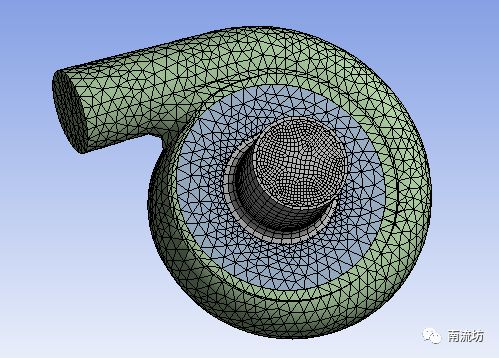

（6）网格划分完成以后，单击模型树中Mesh项可以在图形窗口中查看网格。

（7）执行主菜单File→Close Meshing命令，退出网格划分界面，返回到Workbench主界面。

（8）右键单击Workbench界面中A3 Mesh项，选择快捷菜单中的Update项，完成网格数据往Fluent分析模块中的传递。

 4     定义模型

（1）单击命令结构树中General按钮，弹出General（总体模型设定）面板。在SolverTime中选择Transient。

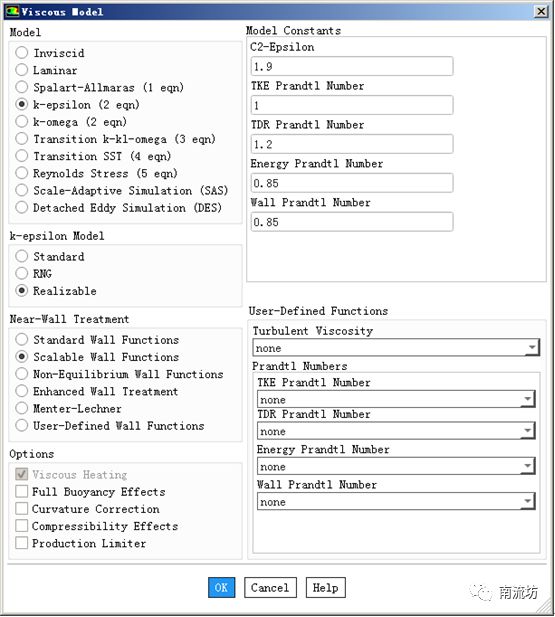

（3）在模型设定面板Models中双击Viscous按钮，弹出Viscous Model（湍流模型）对话框，在Model中选择Realizable k-epsilon(2eqn)，在Near-Wall Treatment中选择Scalable Wall Functions，单击OK按钮确认并关闭对话框。

 5     设置材料

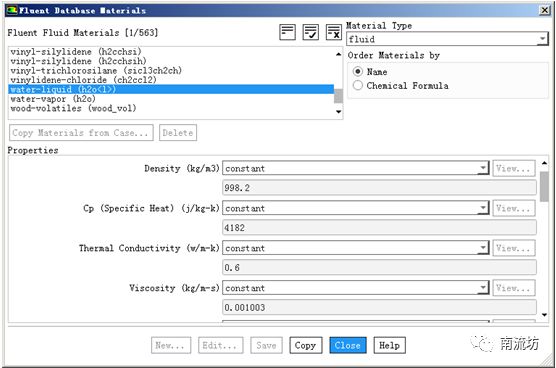

（1）单击主菜单中Setting Up Physics→Materials→Create/Edit，弹出Create/Edit Materials（材料）对话框。单击Fluent Database按钮弹出Fluent Database Materials对话框，选择water liquid，单击Copy按钮确认。

 6     设置计算域

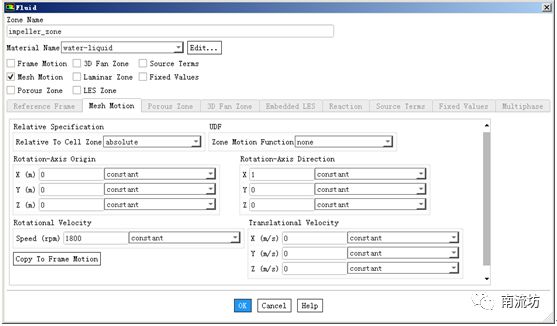

（1）在Cell Zone Conditions面板中，双击impeller_zone，弹出计算域设置对话框，勾选Mesh Motion，在Rotation-Axis Origin中输入（0，0，0），在Rotation-Axis Direction中输入（1,0,0），在Speed中输入1000rpm，单击OK按钮并关闭对话框。

 7     设置边界条件

（1）单击主菜单中Setting Up Physics→Zones→Boundaries按钮启动的边界条件面板。

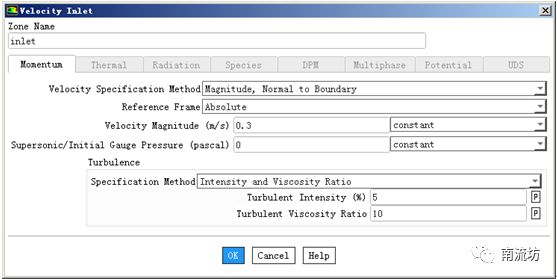

（2）在边界条件面板中，双击设置inlet，Velocity Magnitude输入0.3，单击OK按钮确认退出。

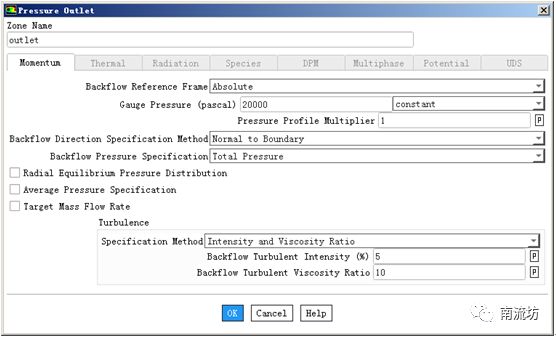

（3）在边界条件面板中，双击设置outlet，gauge pressure输入20000，单击OK按钮确认退出。

 8     初始条件

（1）单击主菜单中Solving→Initialization按钮，弹出Solution Initialization（初始化设置）面板。

Initialization Methods中选择Hybrid Initialization，单击Initialize按钮进行初始化。

 9     计算求解

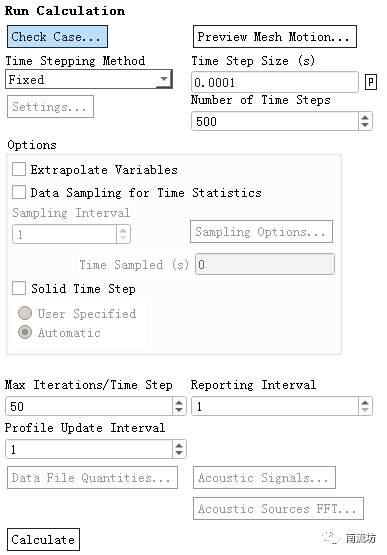

（1）单击主菜单中Solve→Run Calculation按钮，弹出Run Calculation（运行计算）面板。

在Time Step Zize中输入0.0001，Number of Iterations中输入500，单击Calculate开始计算。

 10     结果后处理

（1）双击C4栏Results项，进入CFD-Post界面。

（2）单击任务栏中平面按钮，弹出Insert Plane（创建平面）对话框，保持平面名称为“Plane 1”，单击OK按钮进入Plane（平面设定）面板。。

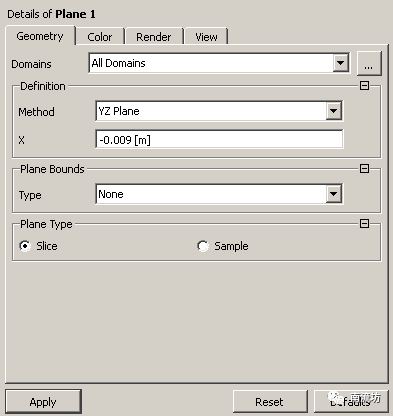

（3）在Geometry（几何）选项卡中Method选择YZ Plane，X坐标取值设定为0.009，单位为m，单击Apply按钮创建平面。

（4）单击任务栏中云图按钮，弹出Insert Contour（创建云图）对话框。输入云图名称为“Vec”，单击OK按钮进入云图设定面板。

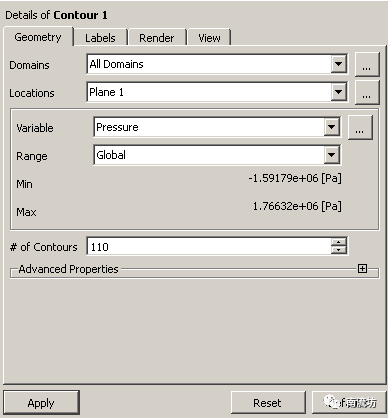

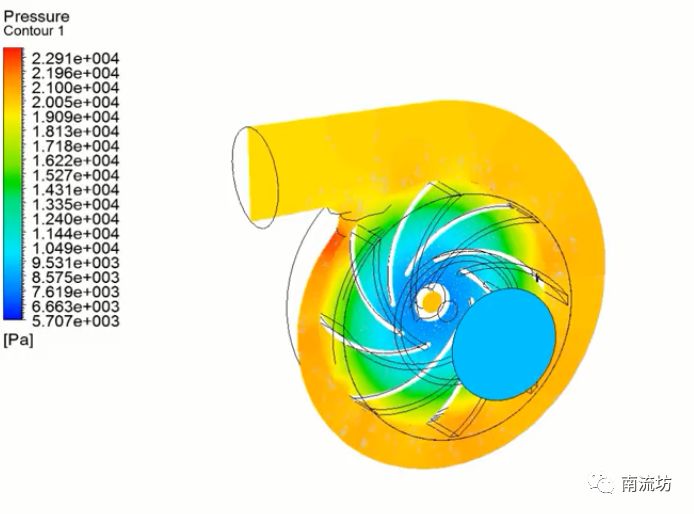

（5）在Geometry（几何）选项卡中Locations选择Plane 1，Variable选择Pressure，单击Apply按钮创建压力云图。
