FLUENT闸门释放模拟

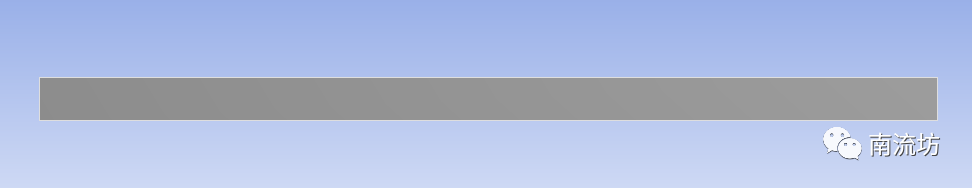

本教程演示了阀门释放两种不同密度流体混合过程模拟，计算域为二维21m*1m区域，左侧流体密度大，右侧流体密度小。

 1     启动Workbench并建立分析项目

（1）在Windows系统下执行“开始”→“所有程序”→ANSYS 19.2→Workbench命令，启动Workbench 19.2，进入ANSYS Workbench 19.2界面。

（2）双击主界面Toolbox（工具箱）中的Analysis systems→Fluid Flow（Fluent）选项，即可在项目管理区创建分析项目A。

 2     导入几何体

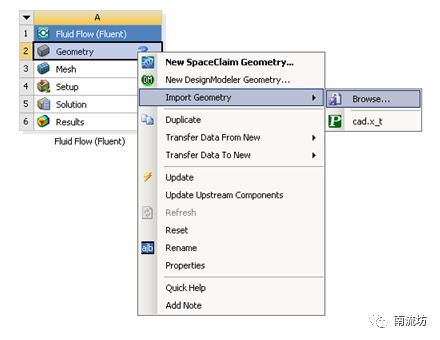

（1）在A2栏的Geometry上单击鼠标右键，在弹出的快捷菜单中选择Import Geometry→Browse命令，此时会弹出“打开”对话框。

（2）在弹出的“打开”对话框中选择文件路径，导入cad.x_t几何体文件。

 3     划分网格

（1）双击A3栏Mesh项，进入Meshing界面，在该界面下进行模型的网格划分。

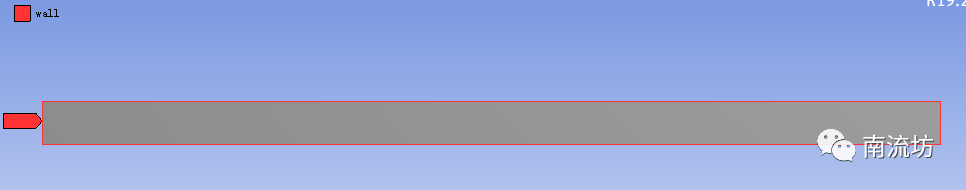

（2）依次右键选择模型外部边界，在弹出的快捷菜单中选择Create Named Selection，输入名称wall，单击OK按钮确认。

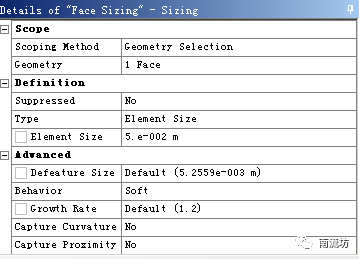

（3）右键单击模型树中Mesh选项，依次选择Mesh→Insert→Size。在Geometry中选择计算域，在Element Size中输入0.05。

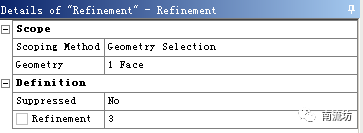

（4）右键单击模型树中Mesh选项，依次选择Mesh→Insert→Refinement。在Geometry中选择计算域，在Refinement中填入3。

（5）右键单击模型树中Mesh选项，选择快捷菜单中的Generate Mesh选项，开始生成网格。

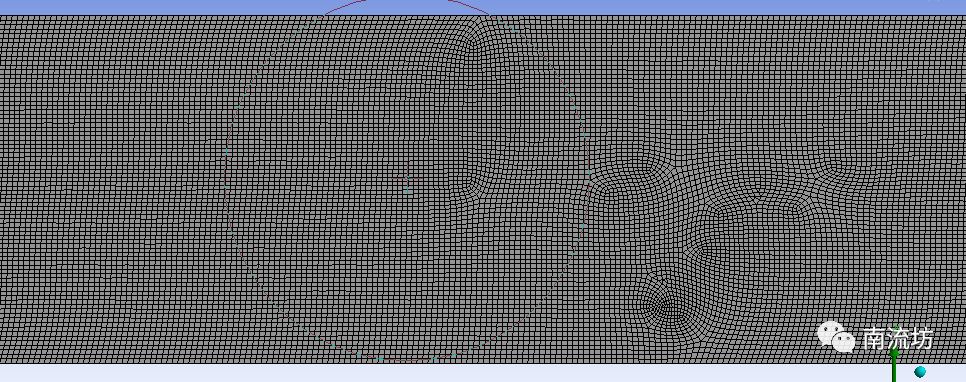

（6）网格划分完成以后，单击模型树中Mesh项可以在图形窗口中查看网格。

（7）执行主菜单File→Close Meshing命令，退出网格划分界面，返回到Workbench主界面。

（8）右键单击Workbench界面中A3 Mesh项，选择快捷菜单中的Update项，完成网格数据往Fluent分析模块中的传递。

 4     定义模型

（1）双击A4栏Setup项，打开Fluent Launcher对话框，单击OK按钮进入FLUENT界面。

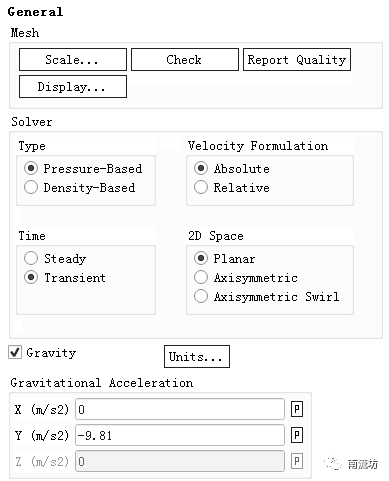

（2）单击命令结构树中General按钮，弹出General（总体模型设定）面板，Solver中Time选择Transient。勾选Gravity，在Y中填入-9.81m/s2。

 5     设置材料

（1）单击主菜单中Setting Up Physics→Materials→Create/Edit，弹出Create/Edit Materials（材料）对话框。单击Fluent Database按钮弹出Fluent Database Materials对话框，选择water liquid单击Copy按钮确认。

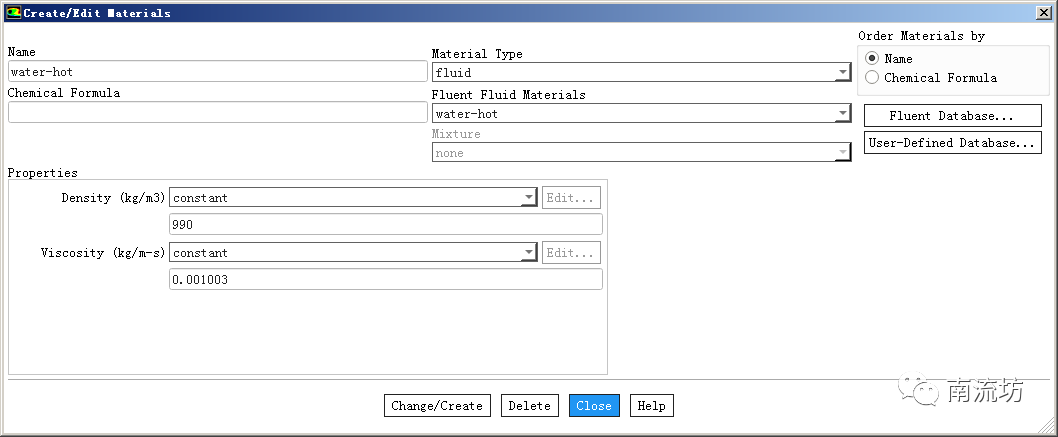

（2）修改密度创建两种新“物质”，water-cold密度为1000，water-hot密度为990。

 6     设置多相流

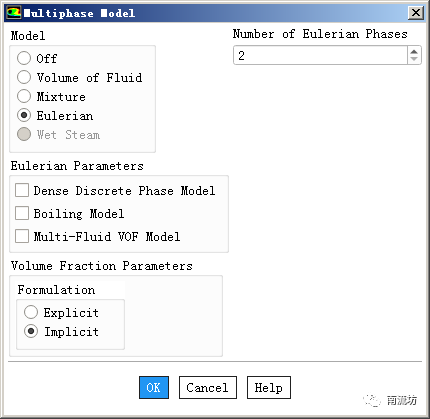

（1）在模型设定面板Models中双击Multiphase按钮，弹出Multiphase Model（多相流模型）对话框，选择Eulerian，Number of Eulerian Phases填入2，单击OK按钮确认并关闭对话框。

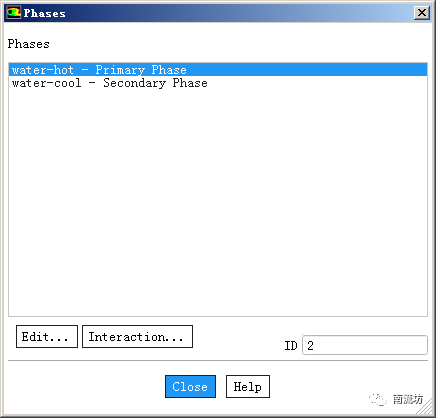

（2）在模型设定面板Models中双击Multiphase下的Phases按钮，弹出Phase（多相流设置）对话框，在Phase-1对话框中，Phase Material选择water-hot，在Phase-2对话框中，Phase Material选择water-cool，单击OK按钮确认并关闭对话框。

 7     初始条件

（1）单击主菜单中Solving→Initialization按钮，弹出Solution Initialization（初始化设置）面板。

Initialization Methods中选择Standard Initialization，单击Initialize按钮进行初始化。

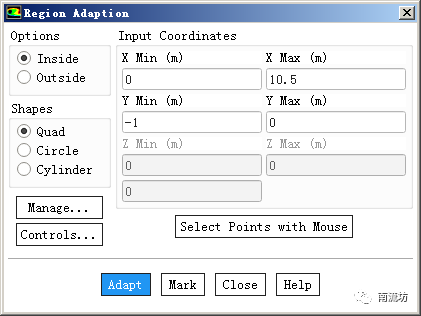

（2）定义water-cool区域，为计算域左侧一半区域。

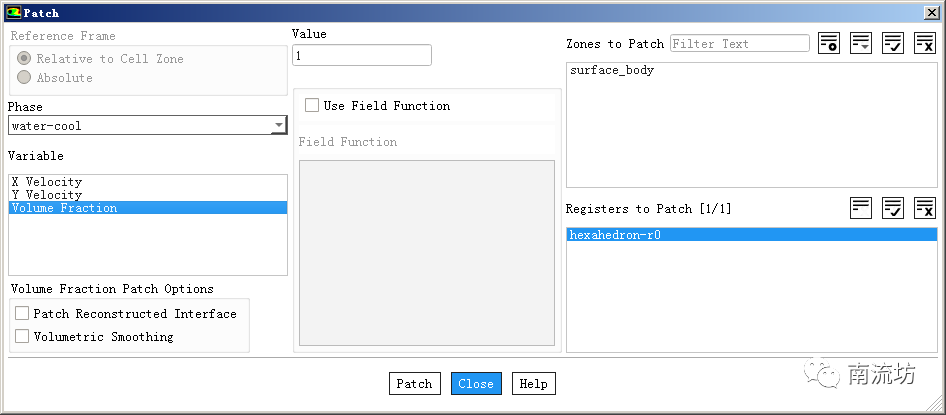

（3）在Solution Initialization（初始化设置）面板中，单击Patch按钮，弹出Patch对话框，在Zone to Patch中选择冷水区域，Variable中选择Volune ，在Volume Fraction中填入1，单击Patch按钮。

 8     计算求解

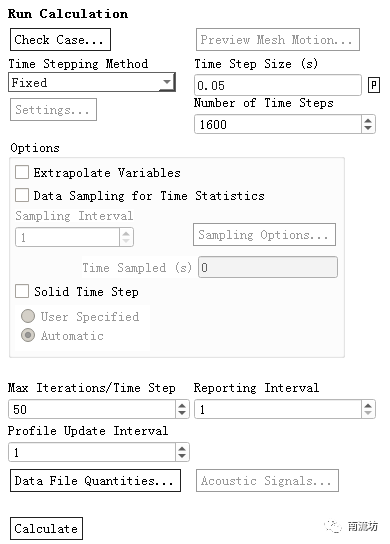

单击主菜单中Solving→Run Calculation按钮，弹出Run Calculation（运行计算）面板。

在Time Step Size填入0.05，Number of Iterations中输入,1600，单击Calculate开始计算。

 9     结果后处理
（1）双击A6栏Results项，进入CFD-Post界面。

（2）勾选Surface_body中的symmtry 1，双击进入Details of symmtry 1界面。

（3）在Mode选择Variable，Variable选择Water cool. Volume Fraction，单击Apply按钮创建相比例云图。
