> 本教程根据官方提供资料翻译

---

1 系统要求

• EDEM 2.7已安装，且明确其安装位置

• Fluent 17.2已安装，且可以从命令行启动

• 设置环境变量FLUENT_INC，变量值为Fluent安装路径

• 已安装Visual Studio 2013专业版，Express 2010或Community版本。其他的MSVS版本也许能够工作，但并未测试。

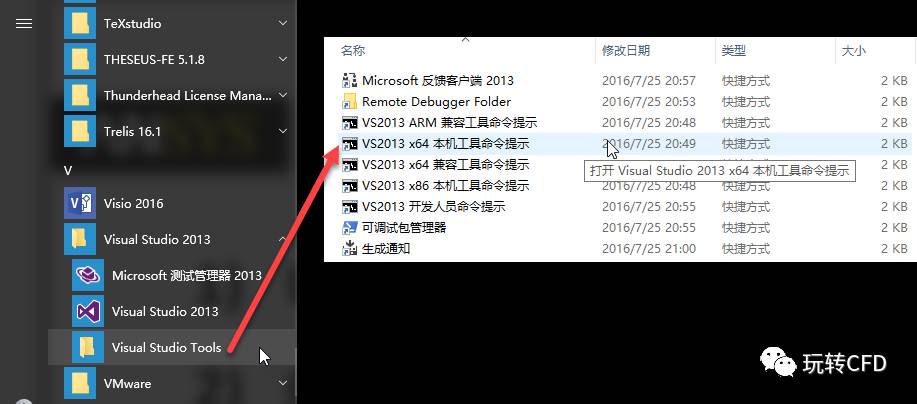

• Microsoft Visual Studio命令行形式可以从开始菜单中进入。使用“x64 Native Tools”



2 初始设置

• 解压文件edem_coupling.rar

• 启动MS Visual Studio命令行（即启动VS2013 x64本机工具命令提示）

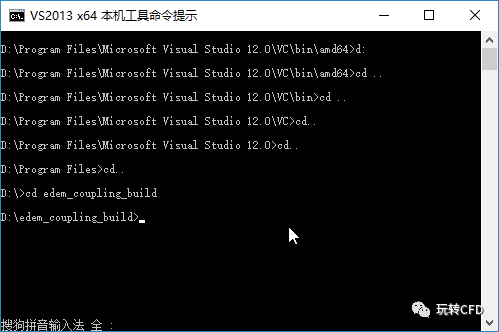

• 利用cd命令进入路径edem_coupling_build



edem_coupling_build文件夹中包含四个子文件夹：
document:包含了接口编译的文档
tool：包含了一些用于编译的python、linux shell及windows命令脚本
edem_cfd_adaptor_build:包含了一些需要编译为EDEM CFD Adaptor的文件
lib_edem_coupling:包含了一些用于与EDEM连接的Fluent UDF库文件
除此之外，还包含两个文件：
load_edem_coupling.jou：该文件为Fluent脚本文件，用于在建立耦合案例时加载耦合脚本
README：一份关于edem_coupling_build的简单说明

3 设置环境变量

在进行编译之前，需要设置环境变量，这里已经提供了环境变量设置的命令。

• 进入tool文件夹，利用文本编辑器打开文件set_edem_env_vars.cmd

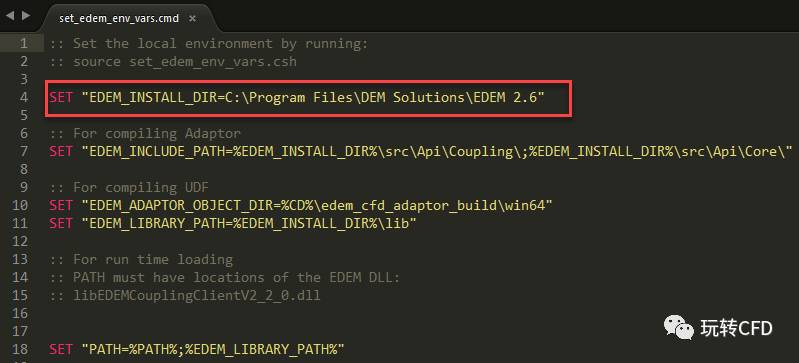

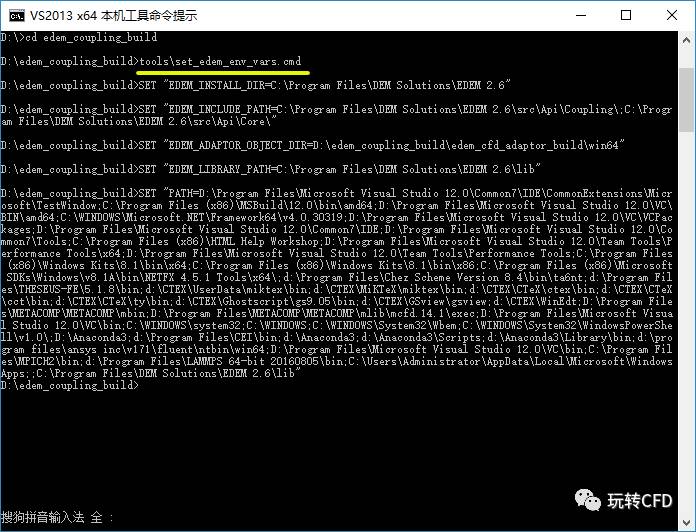

  注意修改图中框选位置路径，根据自己EDEM实际安装路径进行替换。

• 保存文件，并运行set_edem_env_vars.cmd



• 设置环境变量FLUENT_INC为Fluent安装路径。如设置为D:Program FilesANSYS Incv170fluent

4 检查Python是否安装

一般情况下，ANSYS安装文件夹中是带有Python的，这里只需要将其路径[C:Program FilesANSYS Incv162commonfiles
CPython2_7_3winx64Releasepython，根据不同的Ansys版本自行修改]添加到环境变量Path中即可。

5 编译Adaptor文件

• 在命令行中，利用cd命令进入路径edem_cfd_adaptor_build

• 运行命令

  ..toolscompile_adaptor_objects.cmd

  这一步操作时，有时候会出现找不到源文件的错误提示，此时需要检查环境变量EDEM_INSTALL_DIR，多数情况下是EDEM_INSTALL_DIR环境变量有问题，若环境变量有误或根本没有，则需要修改或重新创建。

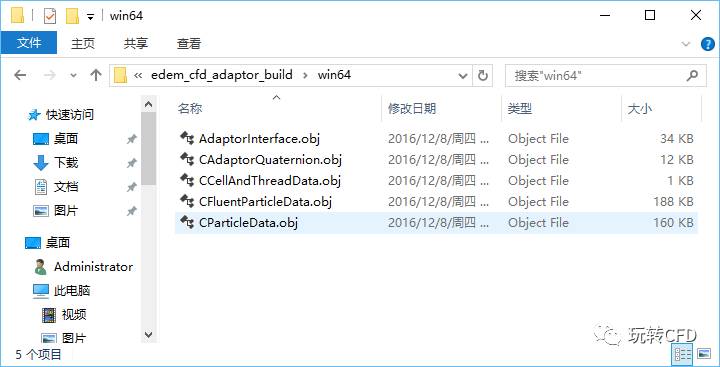

• 编译成功后，会在edem_cfd_adaptor_build文件夹下生成新的文件夹win64，如图所示



6 添加环境变量

• 手动添加环境变量(根据EDEM实际安装路径添加)

变量名	变量值
EDEM_ADAPTOR_OBJECT_DIR	D:edem_coupling_buildedem_cfd_adaptor_buildwin64
EDEM_INCLUDE_PATH	D:Program FilesDEM SolutionsEDEM 2.7srcApiCoupling; D:Program FilesDEM SolutionsEDEM 2.7srcApiCore
EDEM_LIBRARY_PATH	D:Program FilesDEM SolutionsEDEM 2.7lib

• 添加完毕后，关闭x64命令行界面，重新开启一个新的x64命令行界面

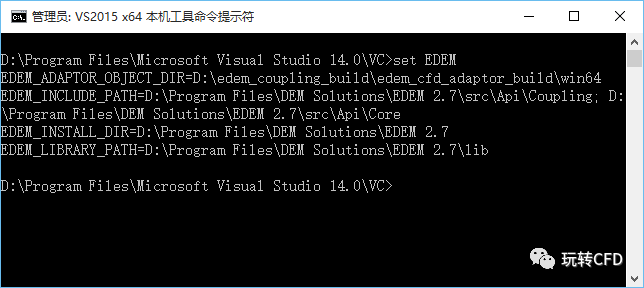

• 利用命令set EDEM检查环境变量是否设置正确



7 编译Fluent UDF

• 在X64命令行界面中，利用cd命令切换至路径edem_coupling_build

• 将文件夹lib_edem_couplingsrc中的所有文件拷贝到当前文件夹edem_coupling_build中

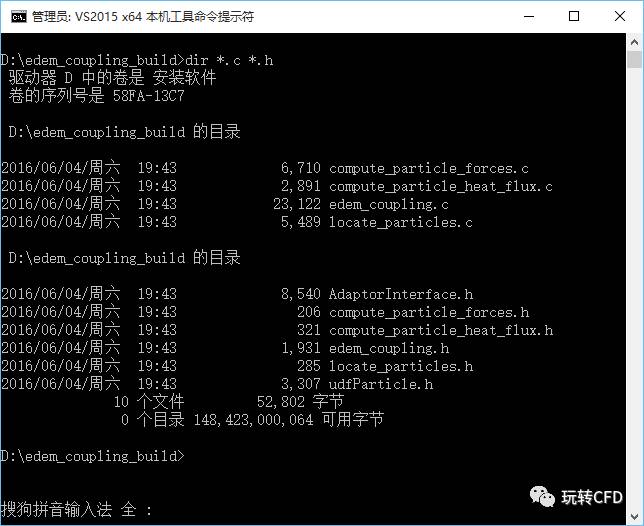

• 可利用命令dir *.c *.h查看这些文件，如下图所示

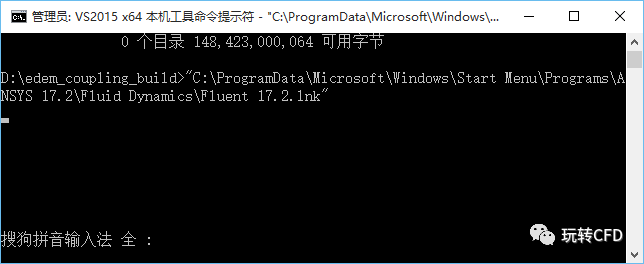

• 在命令行窗口中启动Fluent

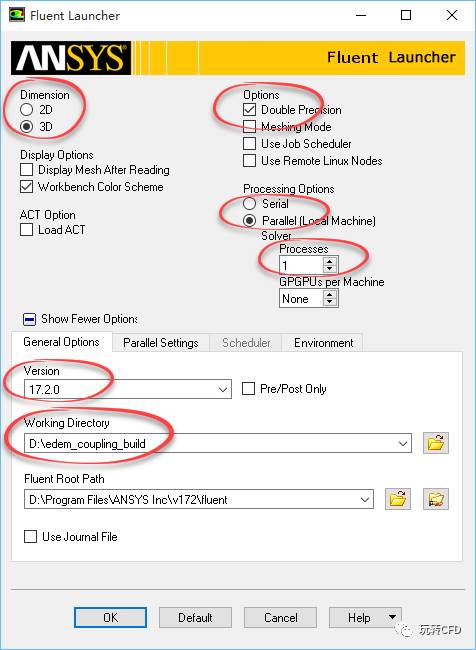

• 设置启动参数

• 采用3D

• 采用双精度

• 激活并行，只设置1个CPU

• 设置工作路径为edem_coupling_build

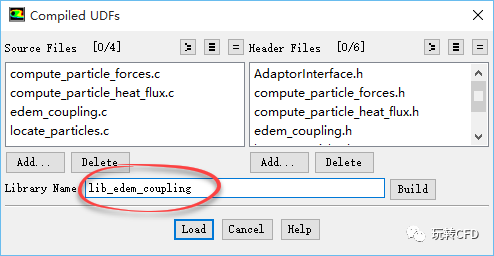

• 启动Fluent后打开UDF编译对话框， 添加源文件级头文件，设置library name为lib_edem_coupling（建议用这个名字，因为lib_edem_coupling文件夹中放置了一些后面 要用的scm文件，不用这名字的话，后面记得把此路径下的lib文件夹拷贝过去），点击Build按钮进行编译



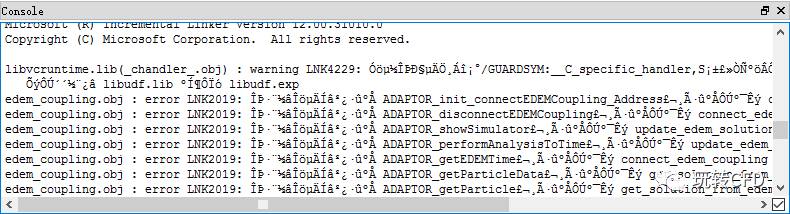

• 此时会出现一些错误提示，有一些错误需要解决

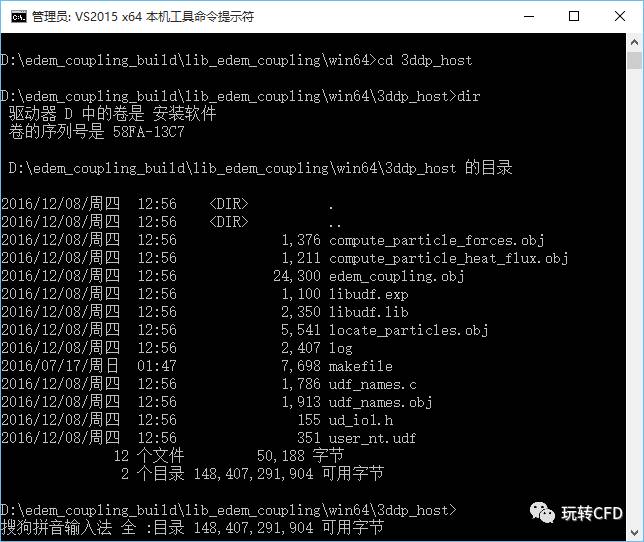

• 利用cd命令进入路径lib_edem_couplingwin643ddp_host

  可以看到文件夹中没有dll文件。不过在3ddp_node文件夹中包含有libudf.dll文件，因为计算节点并不需要耦合EDEM。

8 利用nmake重新编译

nmake是微软visual studio提供的make编译工具，我们这里利用nmake重新编译udf。

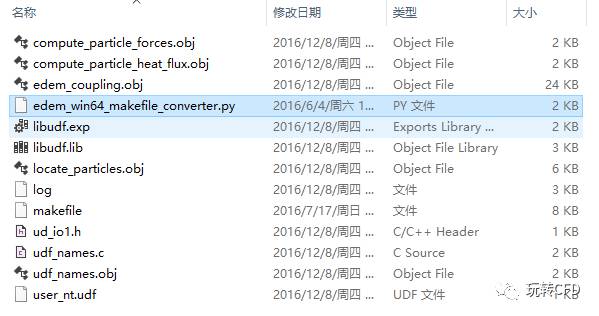

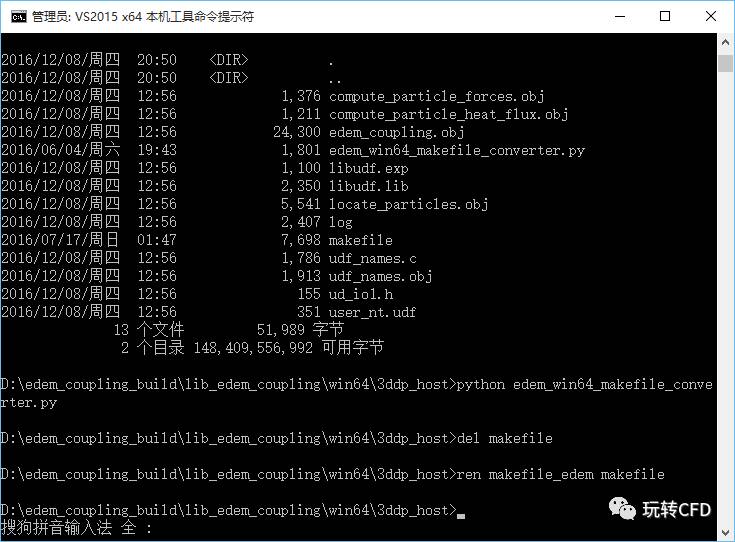

• 拷贝文件tools文件夹中的edem_win64_makefile_converter.py到3ddp_host文件夹中



• 若为ANSYS17.2版本，则运行命令

  python edem_win64_makefile_converter.py 2.7

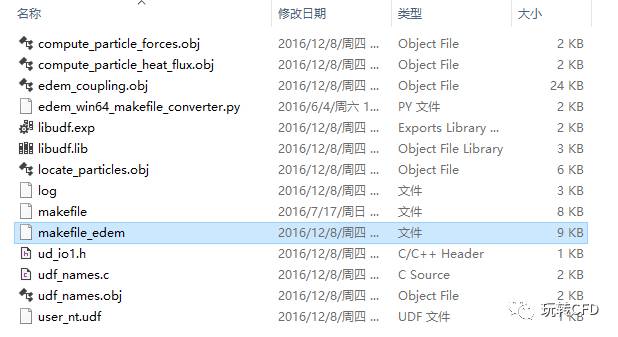

  此时系统中多了一个makefile_edem文件。

• 修改makefile_edem文件名为makefile。在修改之前要先删除掉已有的makefile文件

  del makefile ren makefile_edem makefile

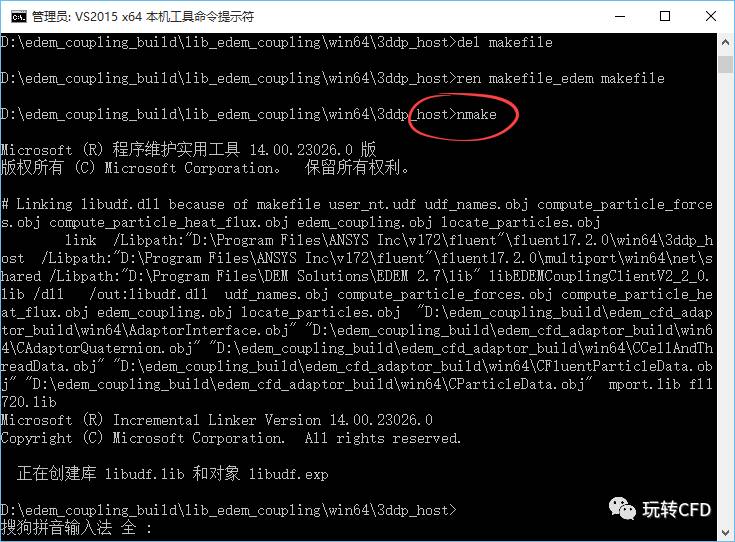

• 在此文件夹中运行nmake命令

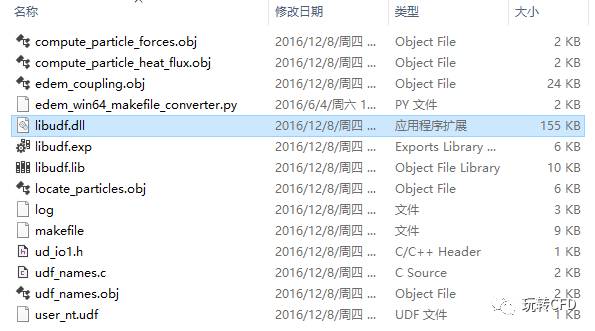

• 可以看到此时文件夹中有了新的libudf.dll文件

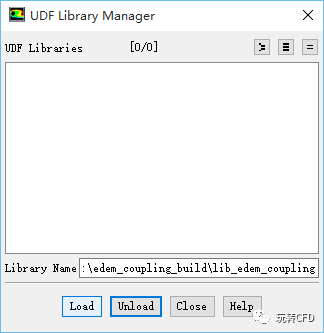

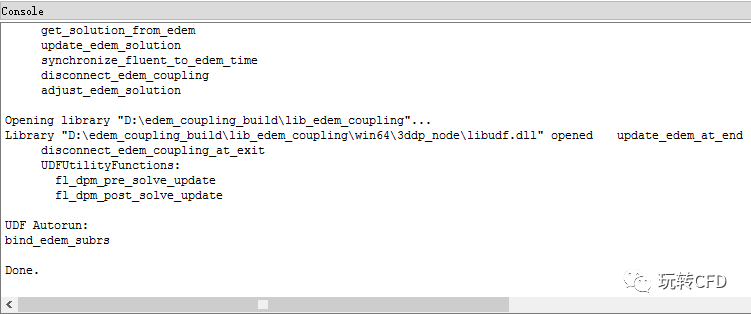

• 此时可以加载udf，可以看到UDF已经加载成功





9 编译其他版本的udf

可以采用相同的步骤编译其他版本的udf，如单精度并行、双精度串行、单精度串行等。

切记在命令行中运行fluent
在编译其他版本的时候，可能要修改makefile文件中的2_3为2_2

本篇文章来源于微信公众号: CFD之道
