FLUENT喷嘴内血液流动模拟

内容纲要

本教程演示了血液喷管参数优化仿真计算过程。

 1     启动Workbench并建立分析项目

(1)在Windows系统下执行“开始”→“所有程序”→ANSYS 2019→Workbench命令,启动Workbench 2019,进入ANSYS Workbench 2019界面。

(2)双击主界面Toolbox(工具箱)中的Analysis systems→Fluid Flow(Fluent)选项,即可在项目管理区创建分析项目A。

 2     设置几何体

(1)在A2栏的Geometry上单击鼠标右键,在弹出的快捷菜单中选择Import Geometry→Browse命令,此时会弹出“打开”对话框。

(2)在弹出的“打开”对话框中选择文件路径,导入几何体文件。

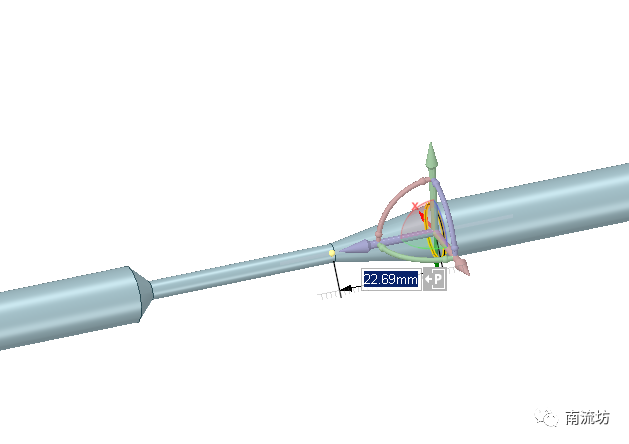

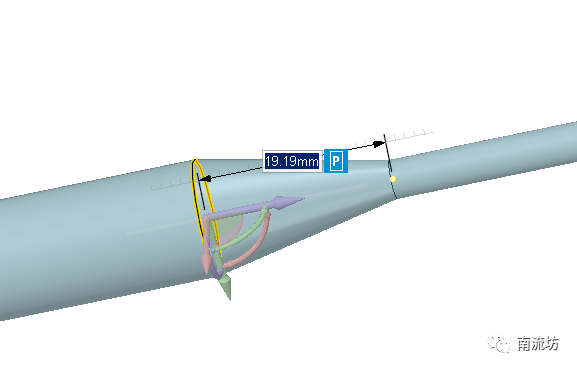

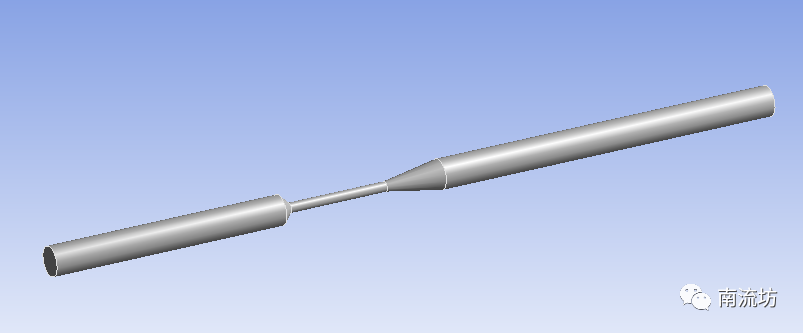

(3)双击A2栏Geometry项,进入SpaceClaim界面。单击菜单栏Move按钮,分别设置两个参数MainNozzle和Nozzle。



(4)执行主菜单File→Close命令,退出建模界面,返回到Workbench主界面。

 3     划分网格

(1)双击A3栏Mesh项,进入Meshing界面,在该界面下进行模型的网格划分。

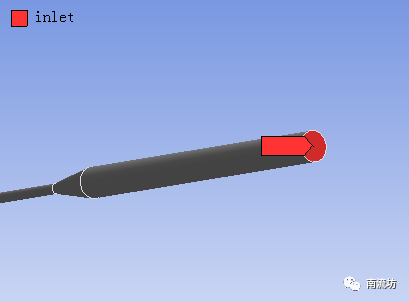

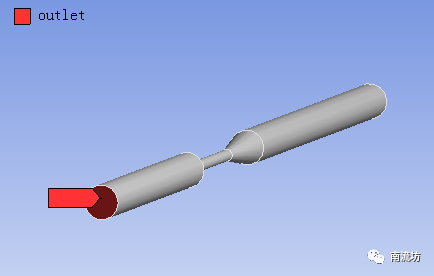

(2)依次右键选择模型外部边界,在弹出的快捷菜单中选择Create Named Selection,输入名称inlet和outlet,单击OK按钮确认。

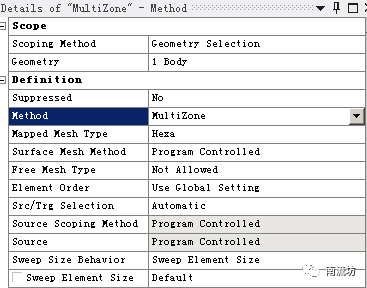

(3)在Mesh中InsertMethod,Method选择MultiZone。

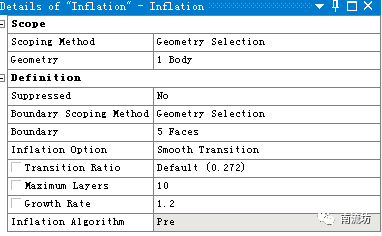

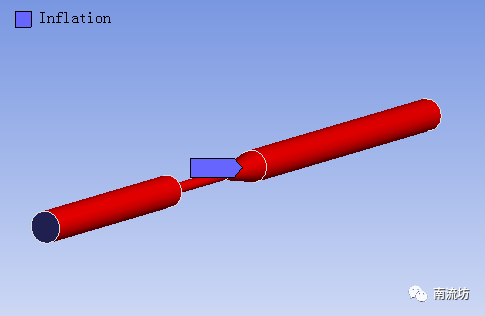

(4)在Mesh中InsertInflation,Maximum Layers填入10。

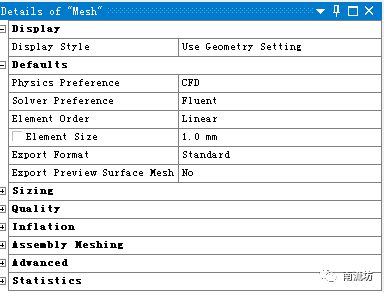

(5)设置网格大小为1mm。右键单击模型树中Mesh选项,选择快捷菜单中的Generate Mesh选项,开始生成网格。

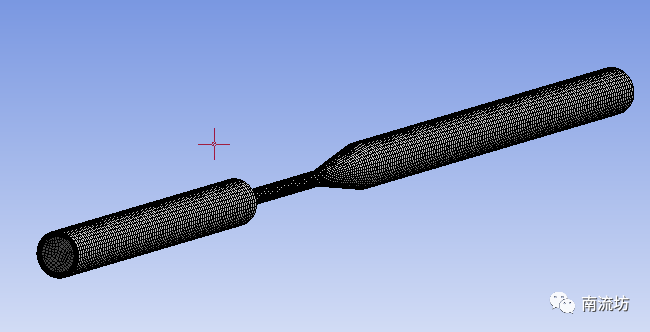

(6)网格划分完成以后,单击模型树中Mesh项可以在图形窗口中查看网格。

(7)执行主菜单File→Close Meshing命令,退出网格划分界面,返回到Workbench主界面。

(8)右键单击Workbench界面中A3 Mesh项,选择快捷菜单中的Update项,完成网格数据往Fluent分析模块中的传递。

 4     定义模型

(1)双击A4栏Setup项,打开Fluent Launcher对话框,单击OK按钮进入FLUENT界面。

(2)单击命令结构树中General按钮,弹出General(总体模型设定)面板,Solver中Time选择Steady。

 5     设置湍流模型

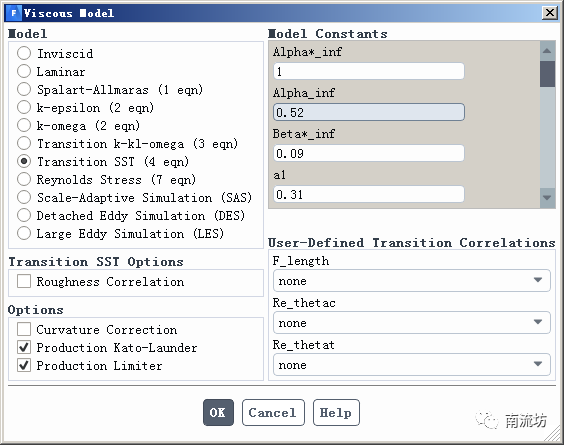

(1)在模型设定面板Models中双击Viscous按钮,弹出

Viscous Models对话框,勾选SST模型

(2)在命令栏输入以下命令,激活湍流状态下使用非牛顿流体。
define/models/viscous/turbulence-expert/turb-non-newtonian

 6     设置材料

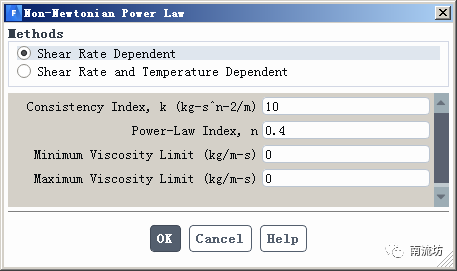

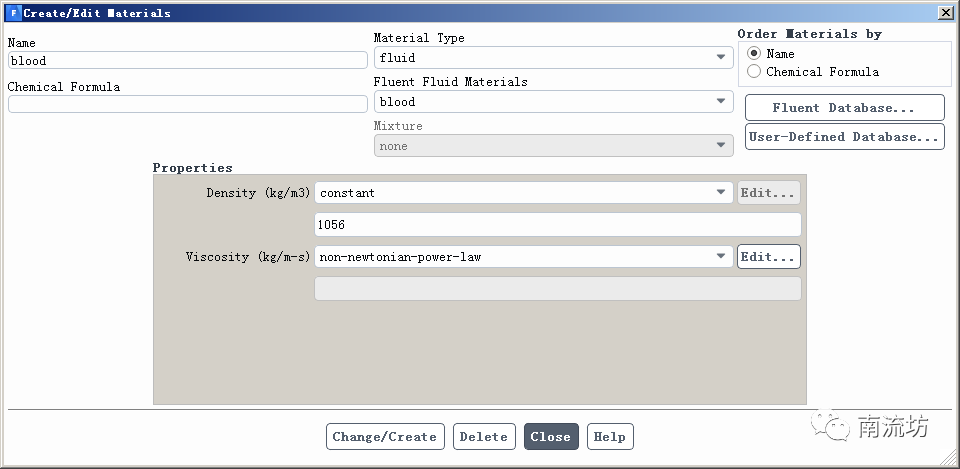

(1)单击主菜单中Setting Up Physics→Materials→Create/Edit,弹出Create/Edit Materials(材料)对话框。创建新固体物质blood,density填入1056,Viscosity选择non-newtonian-power-law。

 7     设置边界条件

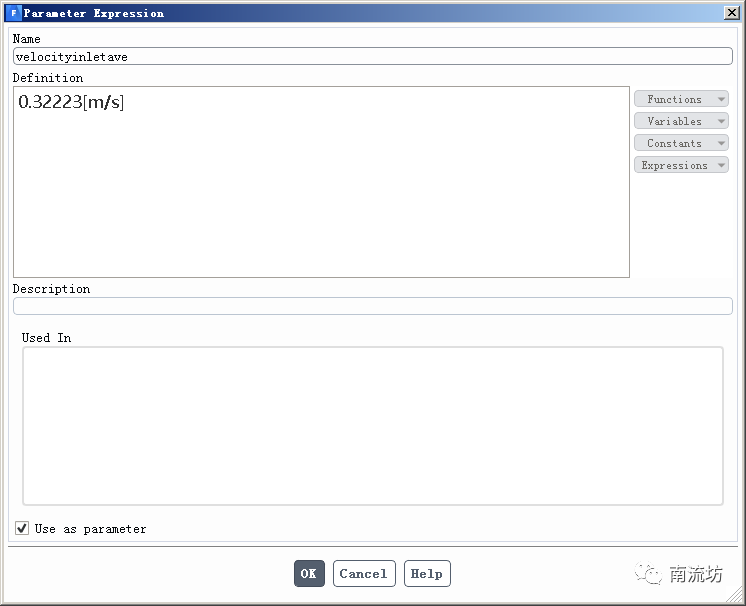

(1)在Named Expressions中新建变量velocityinletave,在Definition中输入0.32223[m/s],勾选Use as parameter。

(2)单击主菜单中Physics→Zones→Boundaries按钮启动的边界条件面板。

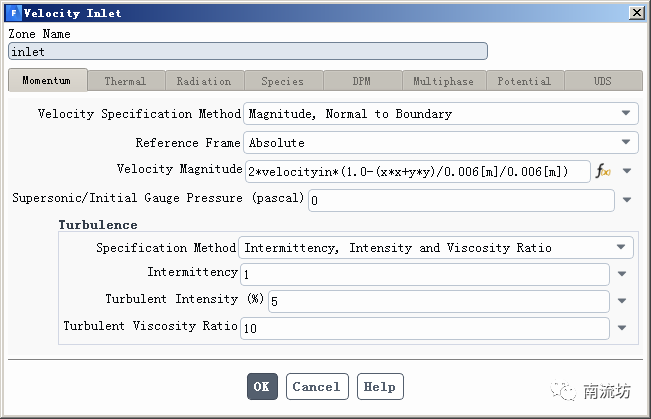

(3)在边界条件面板中,设置inlet的壁面参数如下图所示。在Velocity Magnitude中输入2*velocityinletave*(1.0-(x*x+y*y)/0.006[m]/0.006[m])。

 8     初始条件

(1)单击主菜单中Solving→Initialization按钮,弹出Solution Initialization(初始化设置)面板。

Initialization Methods中选择Hyper Initialization,单击Initialize按钮进行初始化。

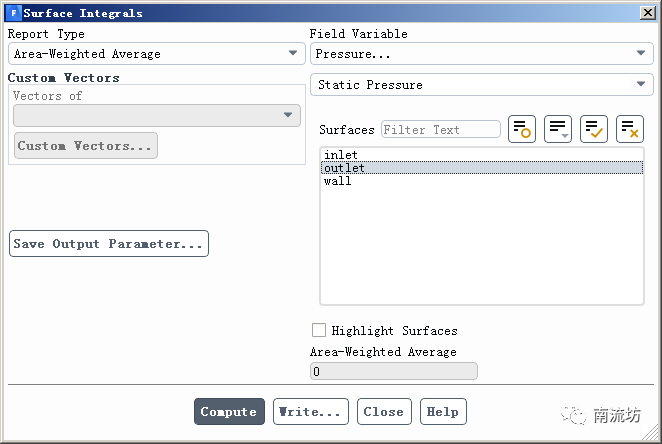

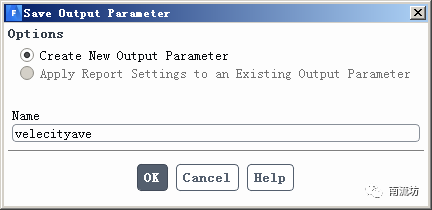

(2)单击主菜单中Results→ReportsSurface Integrals按钮,弹出Surface Integrals面板。Report Type选择Area-Weighted Average,Surface选择outlet,单击Save output Parameter按钮,创建新变量velecityave。

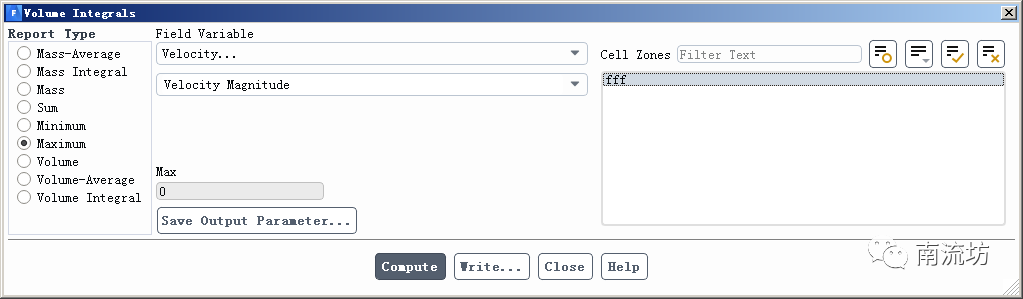

(3)单击主菜单中Results→Reports→Volume Integrals按钮,弹出Volume Integrals面板。Report Type选择Maximum,单击Save output Parameter按钮,创建新变量velecitymax。

 9     优化计算求解

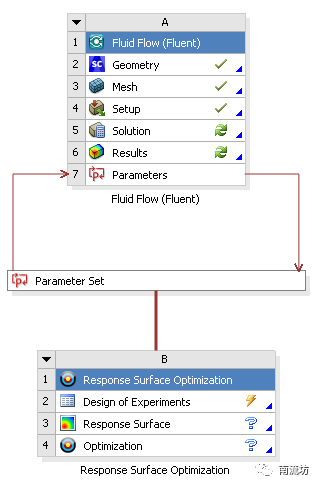

(1)拖拽Workbench主界面Design Exploration中的Response Surface Optimization至Parameter Set下方

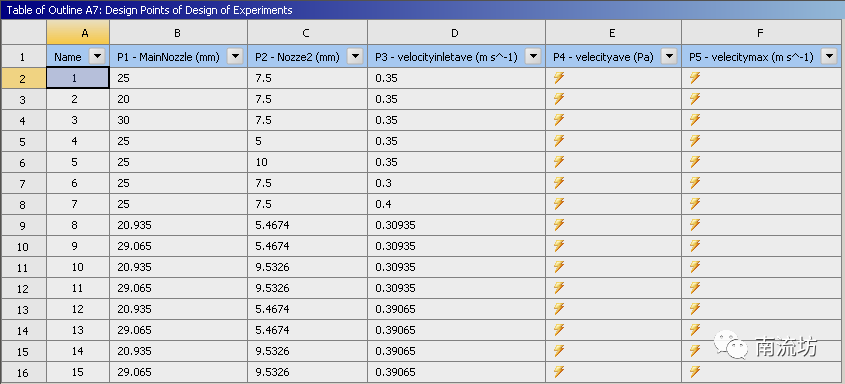

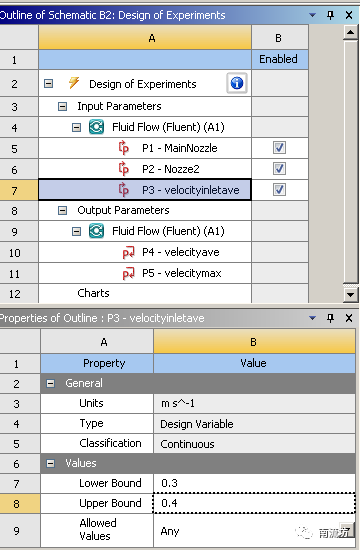

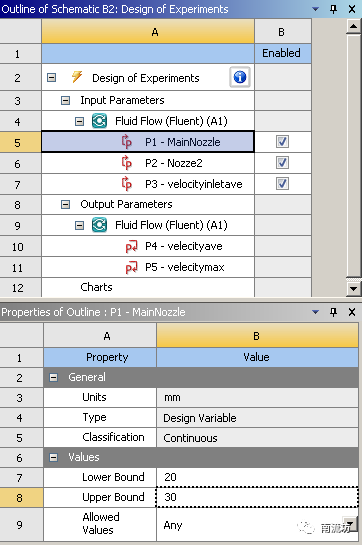

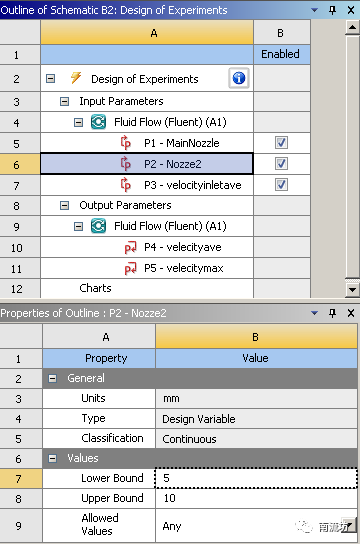

(2)双击Design of Experiments,分别设置MainNozzle、Nozzle2和velecityinletave三个参数的取值范围。


(3)单击工具栏Preview按钮显示所要计算的工况。

(5)单击工具栏Update按钮开始求解计算。

 10     结果分析

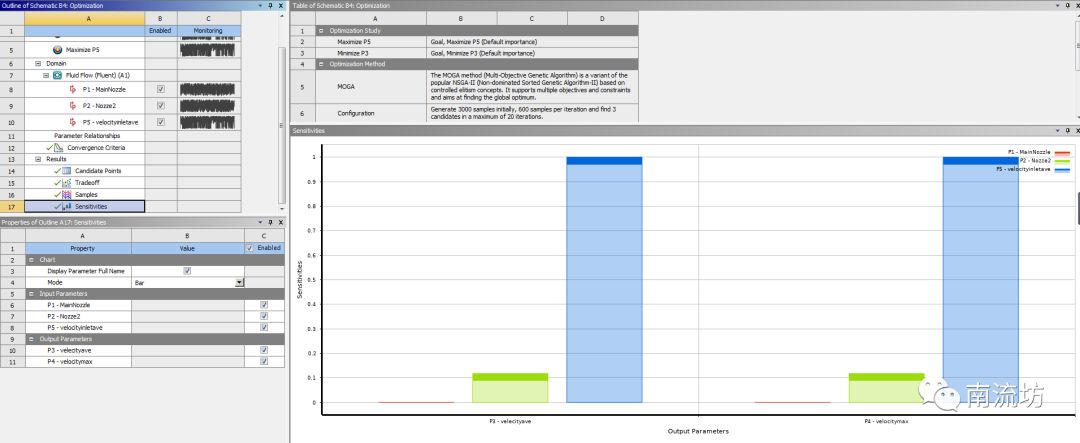

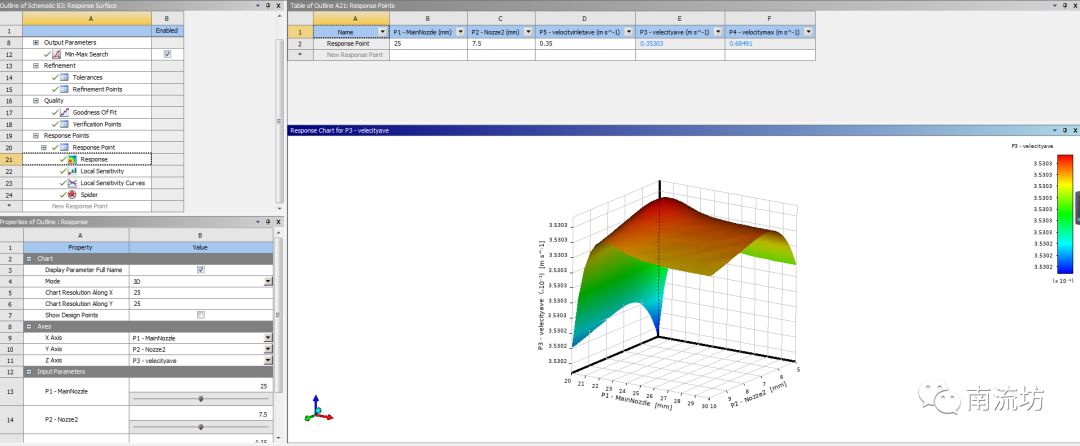

(1)双击Response Surface,可分析不同变量之间的相关性。

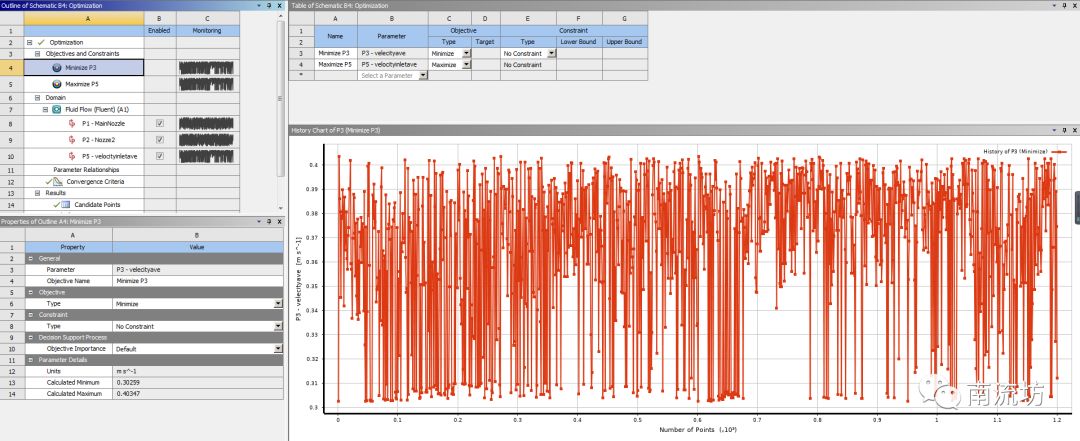

(2)双击Optimization,可记性参数的优化分析。

本篇文章来源于微信公众号: 南流坊
