FLUENT渠道内水流动模拟

本教程演示了渠道内水流动模拟。

 1     启动FLUENT并导入网格

（1）在Windows系统下执行“开始”→“所有程序”→ANSYS 2019→Fluid Dynamics→Fluent 2019命令，启动Fluent 2019。

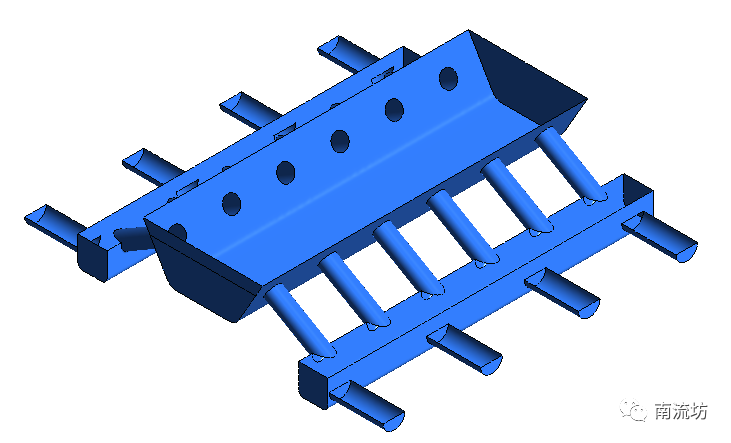

（2）单击主菜单中File→Read→Mesh命令，导入.msh网格文件。

 2     定义模型

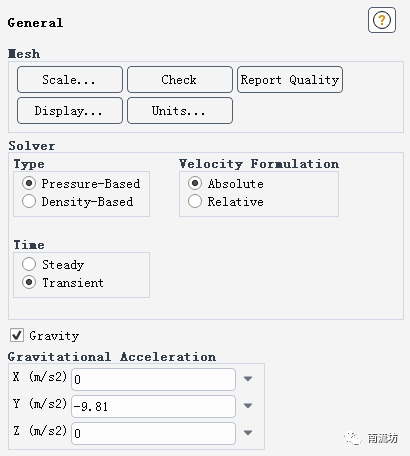

（1）单击命令结构树中General按钮，弹出General（总体模型设定）面板，Solver中Time选择Transient。勾选Gravity，在Y中填入-9.81m/s2。

 3     设置材料

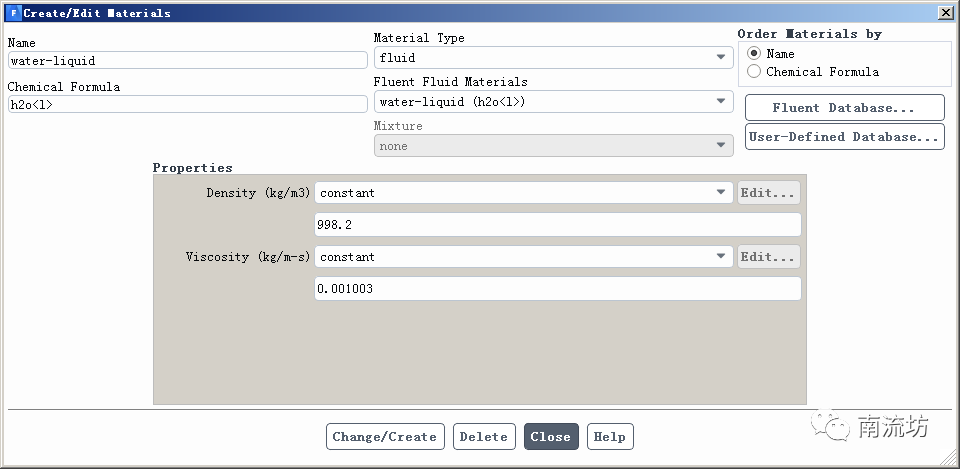

（1）单击主菜单中Setting Up Physics→Materials→Create/Edit，弹出Create/Edit Materials（材料）对话框。单击Fluent Database按钮弹出Fluent Database Materials对话框，选择water-liquid单击Copy按钮确认。

 4     设置多相流模型

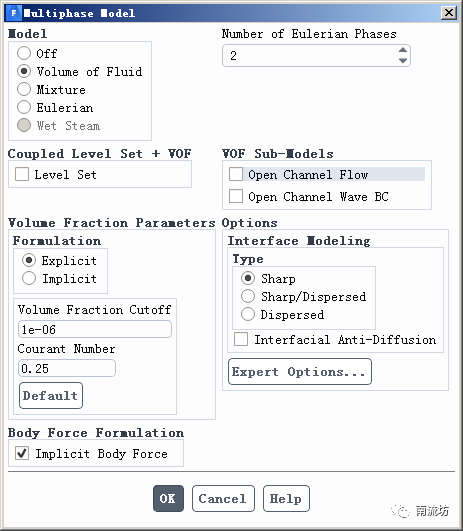

（1）在模型设定面板Models中双击Multiphase按钮，弹出Multiphase Model（多相流模型）对话框，选择VOF，Number of Eulerian Phases填入2，勾选Impicit Body Force，单击OK按钮确认并关闭对话框。

（2）在模型设定面板Models中双击Multiphase下的Phases按钮，弹出Phase（多相流设置）对话框，在Phase-1对话框中，Phase Material选择water，在Phase-2对话框中，Phase Material选择air，单击OK按钮确认并关闭对话框。

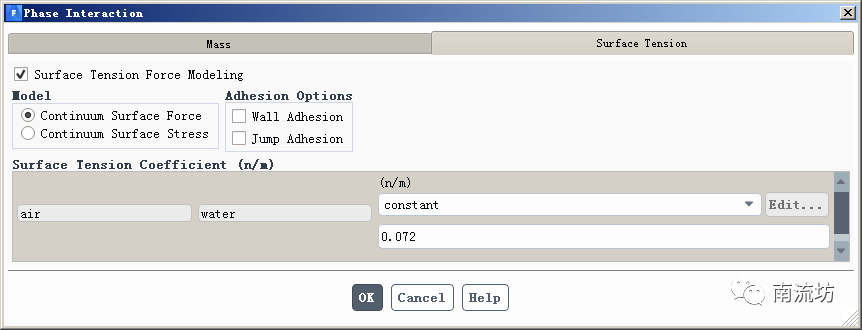

（3）在模型设定面板Models中双击Multiphase下的Phases Interactions按钮，弹出Phase Interactions对话框，勾选Surface Tension Force Modeling，Surface Tension Coefficient输入0.072，单击OK按钮确认并关闭对话框。

 5     设置湍流模型

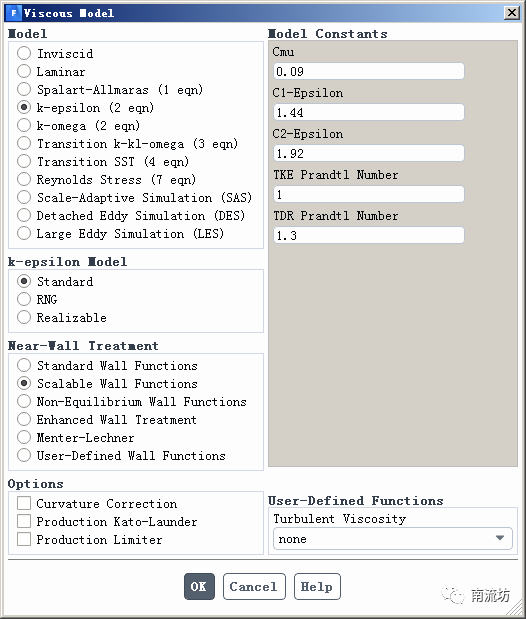

（1）在模型设定面板Models中双击Viscous按钮，弹出Viscous Models对话框，勾选k-epsilon模型。

 6     设置边界条件

（1）单击主菜单中Physics→Zones→Boundaries按钮启动的边界条件面板。

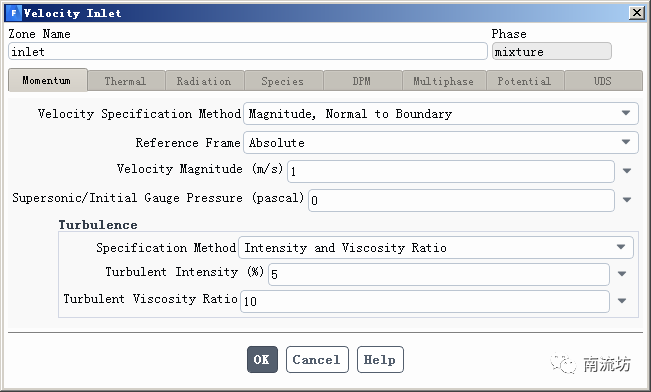

（2）在边界条件面板中，设置inlet的参数如下图所示。

（2）设置oulet的参数保持默认值。

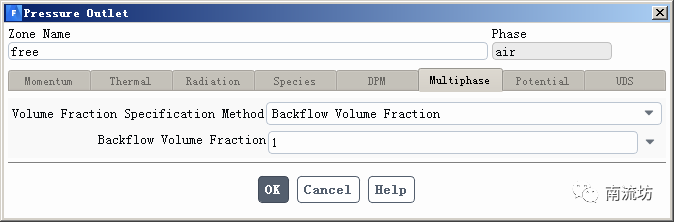

（3）设置free的边界类型为pressure-outlet，设置air相的体积百分比为1。

 7     初始条件

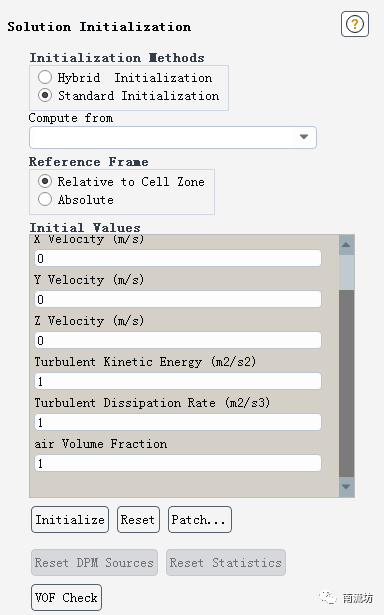

（1）单击主菜单中Solving→Initialization按钮，弹出Solution Initialization（初始化设置）面板。

Initialization Methods中选择Standard Initialization，设置air相的体积百分比为1，单击Initialize按钮进行初始化。

 8     计算求解

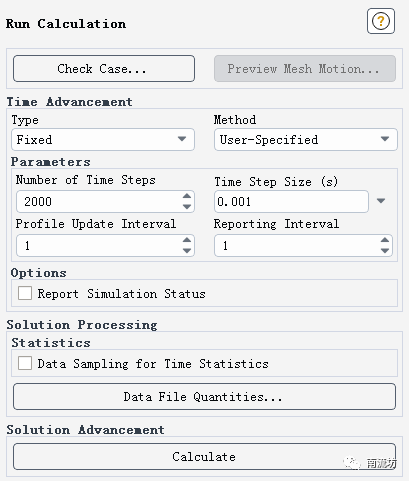

（1）单击主菜单中Solving→Run Calculation按钮，弹出Run Calculation（运行计算）面板。

在Time Step Size填入0.001，Number of Iterations中输入2000，单击Calculate开始计算。

 9     结果后处理

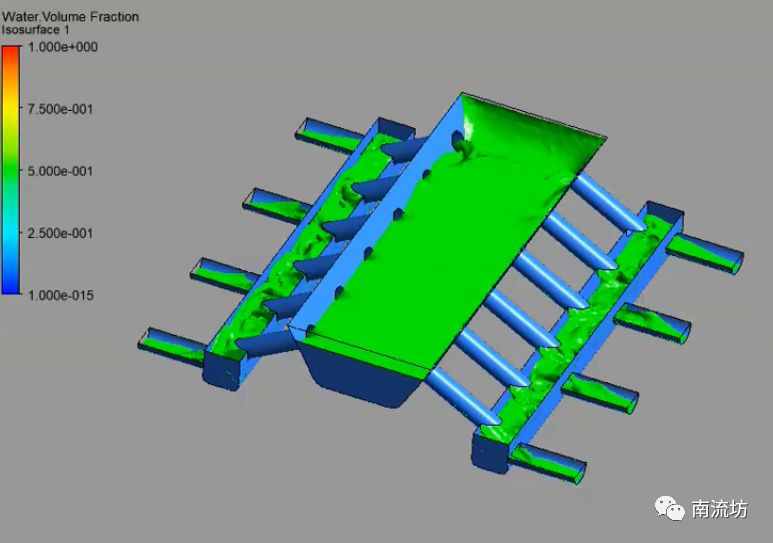

（1）进入CFD-Post界面，显示多相流等值线图。
