FLUENT喷漆过程模拟

本教程演示了利用DPM模型进行喷漆过程的模拟。

 1     启动Workbench并建立分析项目

（1）在Windows系统下执行“开始”→“所有程序”→ANSYS 2019→Workbench命令，启动Workbench 2019，进入ANSYS Workbench 2019界面。

（2）双击主界面Toolbox（工具箱）中的Analysis systems→Fluid Flow（Fluent）选项，即可在项目管理区创建分析项目A。

 2     导入几何体

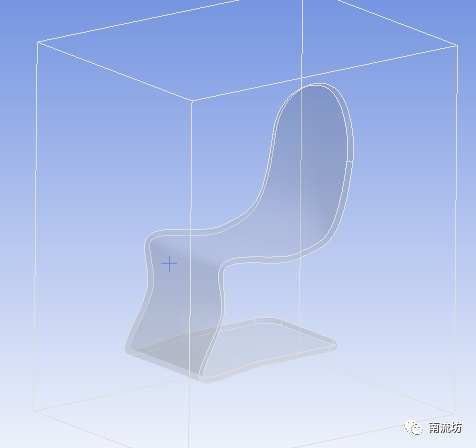

（1）在A2栏的Geometry上单击鼠标右键，在弹出的快捷菜单中选择Import Geometry→Browse命令，此时会弹出“打开”对话框。

（2）在弹出的“打开”对话框中选择文件路径，导入几何体文件。

 3     划分网格

（1）双击A3栏Mesh项，进入Meshing界面，在该界面下进行模型的网格划分。

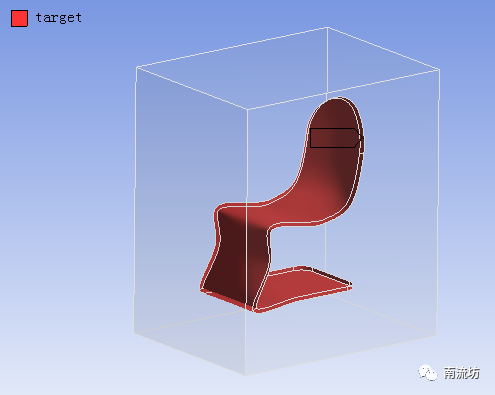

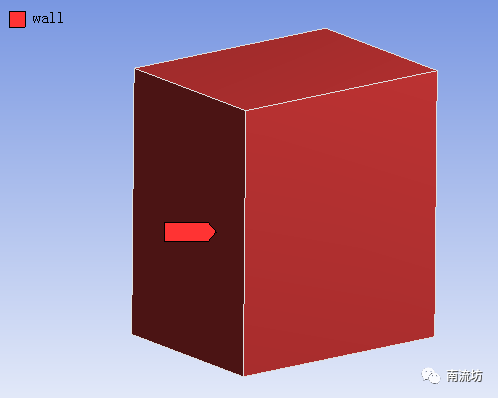

（2）依次右键选择模型外部边界，在弹出的快捷菜单中选择Create Named Selection，输入名称wall和target，单击OK按钮确认。

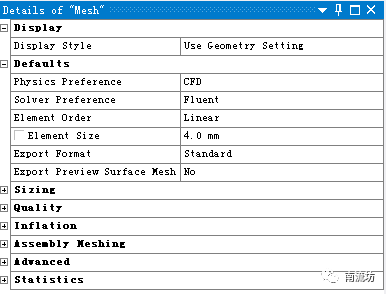

（3）设置网格大小为4mm。右键单击模型树中Mesh选项，选择快捷菜单中的Generate Mesh选项，开始生成网格。

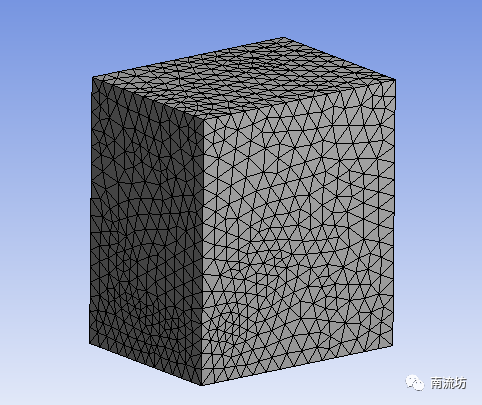

（4）网格划分完成以后，单击模型树中Mesh项可以在图形窗口中查看网格。

（5）执行主菜单File→Close Meshing命令，退出网格划分界面，返回到Workbench主界面。

（6）右键单击Workbench界面中A3 Mesh项，选择快捷菜单中的Update项，完成网格数据往Fluent分析模块中的传递。

 4     定义模型

（1）双击A4栏Setup项，打开Fluent Launcher对话框，单击OK按钮进入FLUENT界面。

（2）单击命令结构树中General按钮，弹出General（总体模型设定）面板，Solver中Time选择Transient。勾选Gravity，在Z中填入-9.81m/s2。

 5     设置组分输运模型

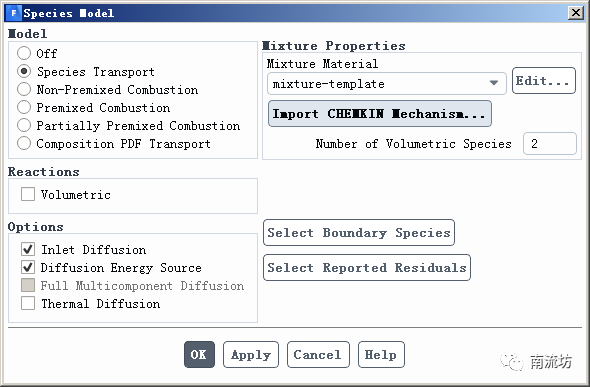

（1）在模型设定面板Models中双击Species按钮，弹出Species Model（组分输运模型 ）对话框，选择Species Transport，勾选Inlet Diffusion和Diffusion Energy Source，单击OK按钮确认并关闭对话框。

 6     设置DPM模型

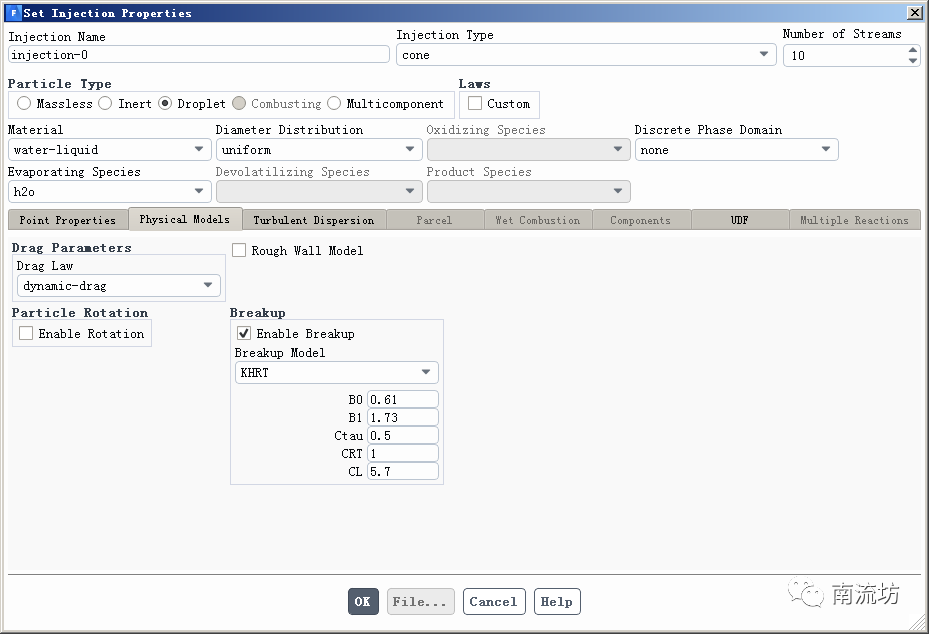

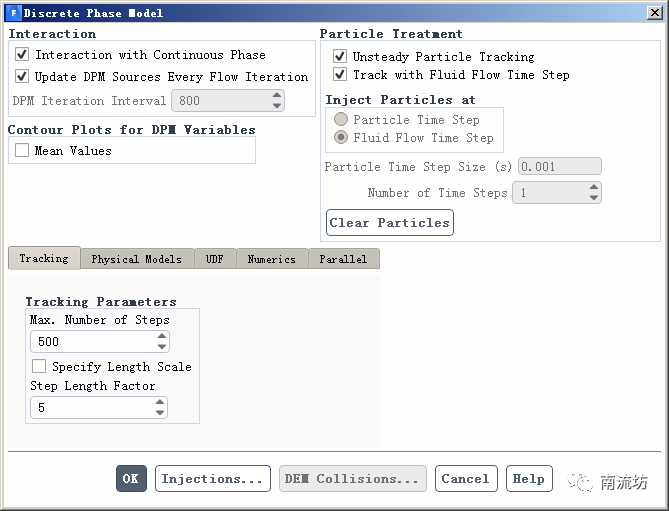

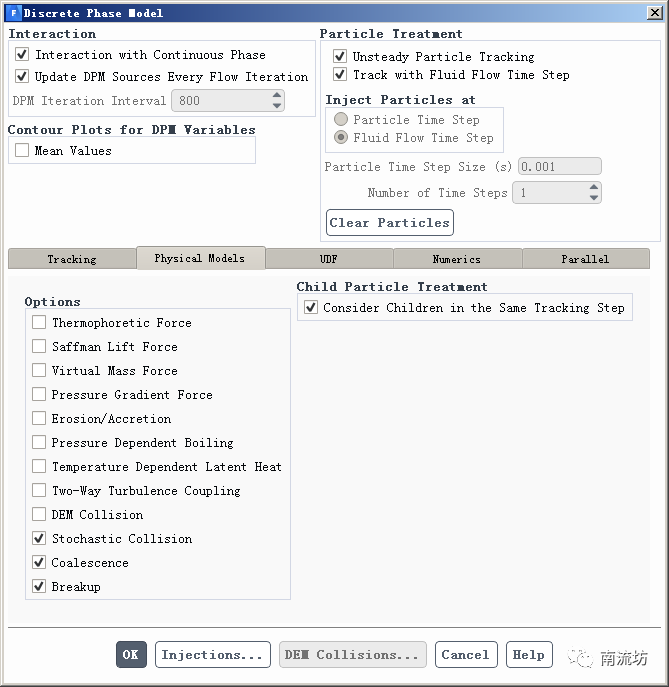

（1）在模型设定面板Models中双击Discrete Phase按钮，弹出Discrete Phase（离散相模型）对话框，选择Interaction with Continuous Phases，在Physical Models选项卡中勾选Stochastic Collision，Coalescence和Breakup。

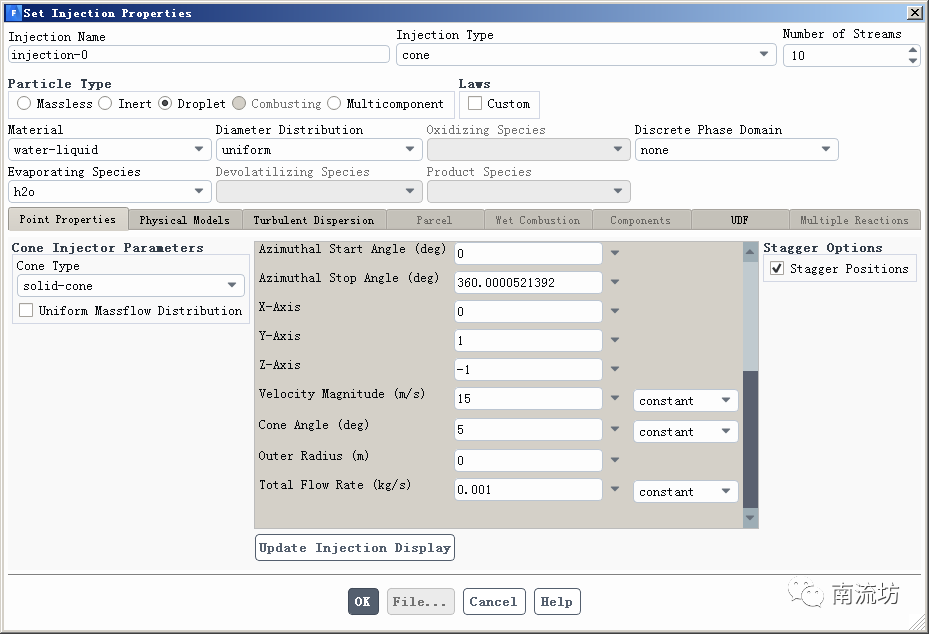

（2）单击Injections按钮，弹出Injections对话框，单击Create按钮创建入射粒子，Injection Type选择cone，Number of Streams填入10，Particle Type选择Droplet，Material选择Water-liquid，Cone Type选择solid-cone，填入入射粒子位置及流速、流量数据。

 7     设置材料

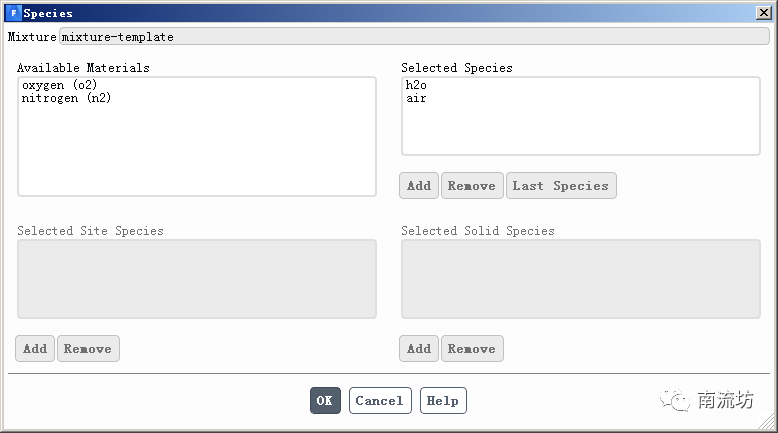

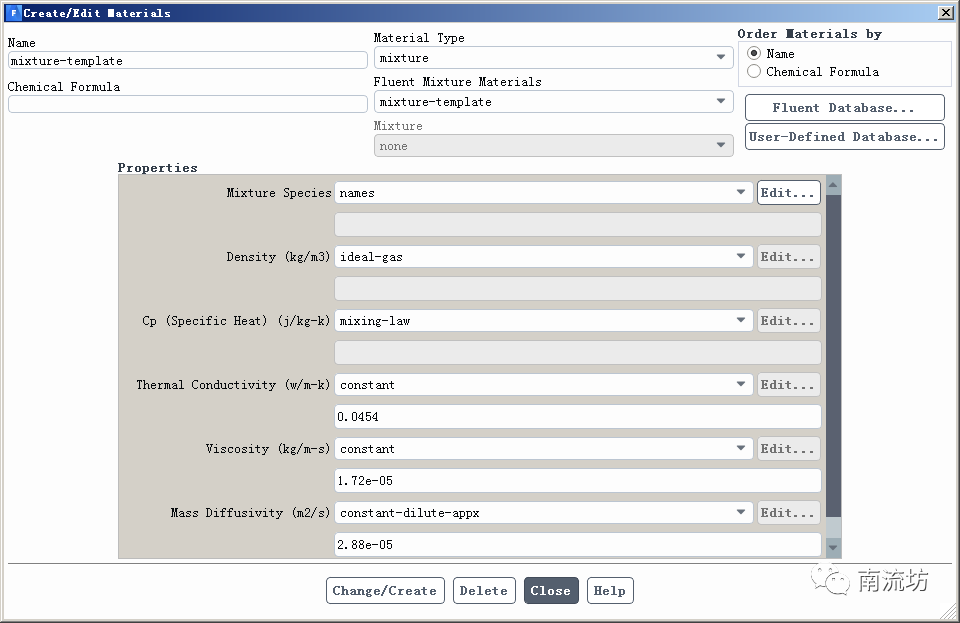

（1）单击主菜单中Setting Up Physics→Materials→Create/Edit，弹出Create/Edit Materials（材料）对话框。设置混合物density为ideal-gas，混合物组分为air和水蒸气。

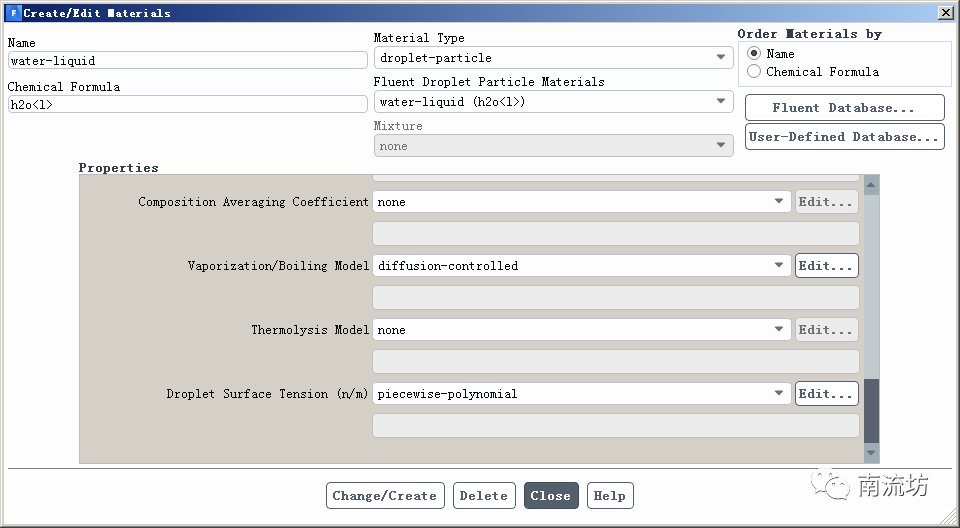

（2）设置粒子的Droplet Surface Tension为piecewise-polynomial。

 8     设置湍流模型

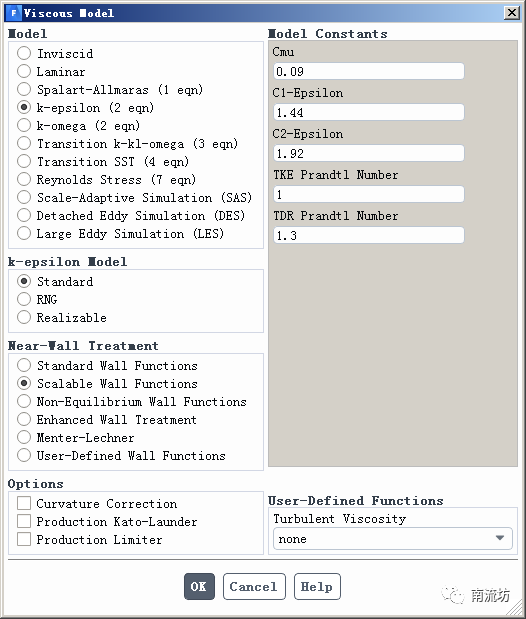

（1）在模型设定面板Models中双击Viscous按钮，弹出Viscous Models对话框，勾选k-epsilon模型。

 9     设置边界条件

（1）单击主菜单中Physics→Zones→Boundaries按钮启动的边界条件面板。

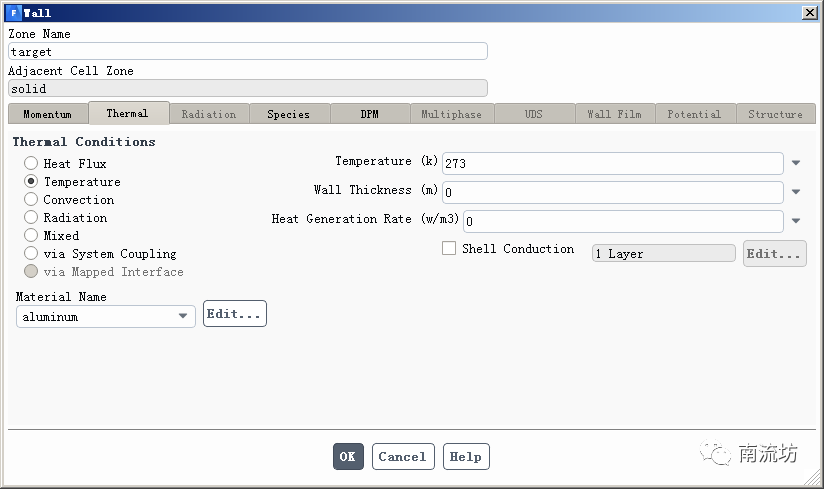

（2）在边界条件面板中，设置target的边界温度为273。

 10     初始条件

（1）单击主菜单中Solving→Initialization按钮，弹出Solution Initialization（初始化设置）面板。

Initialization Methods中选择Standard Initialization，单击Initialize按钮进行初始化。

 11     计算求解

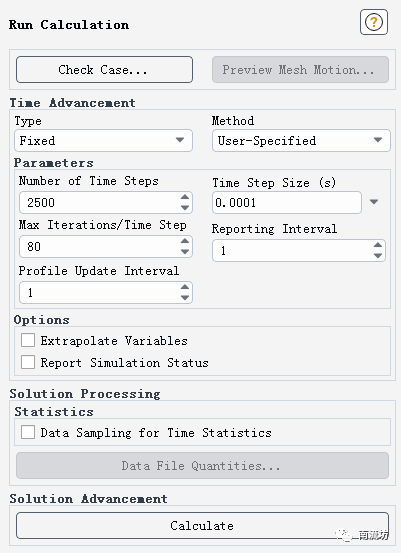

（1）单击主菜单中Solving→Run Calculation按钮，弹出Run Calculation（运行计算）面板。

在Time Step Size填入0.0001，Number of Iterations中输入2500，单击Calculate开始计算。

 12     结果后处理

（1）双击A6栏Results项，进入CFD-Post界面。

（2）显示动画。
