FLUENT血管内血液流动模拟

本教程演示了血管内血液流动模拟。

 1     启动Workbench并建立分析项目

（1）在Windows系统下执行“开始”→“所有程序”→ANSYS 2019→Workbench命令，启动Workbench 2019，进入ANSYS Workbench 2019界面。

（2）双击主界面Toolbox（工具箱）中的Analysis systems→Fluid Flow（Fluent）选项，即可在项目管理区创建分析项目A。

 2     导入几何体

（1）在A2栏的Geometry上单击鼠标右键，在弹出的快捷菜单中选择Import Geometry→Browse命令，此时会弹出“打开”对话框。

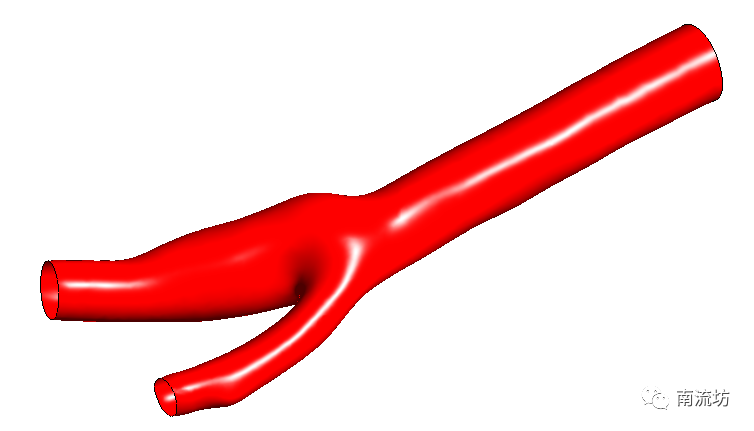

（2）在弹出的“打开”对话框中选择文件路径，导入几何体文件。

 3     划分网格

（1）双击A3栏Mesh项，进入Meshing界面，在该界面下进行模型的网格划分。

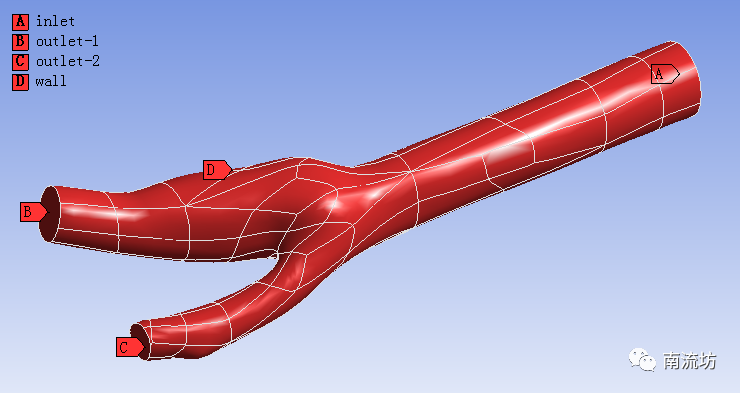

（2）分别右键选择管道入口和出口，在弹出快捷菜单中选择Create Named Selection，弹出Selection Name对话框，输入名称inlet，outlet-1，outlet-2和wall，单击OK按钮确认。

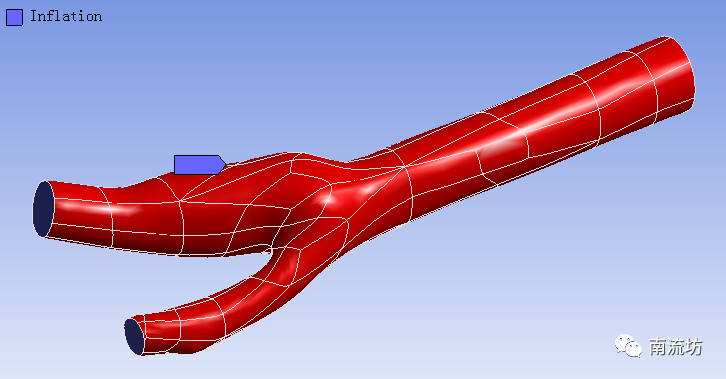

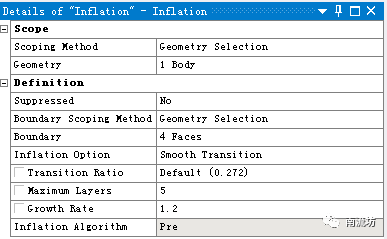

（3）右键单击模型树中Mesh选项，依次选择Mesh→Insert→Inflation。boundary选择管道壁面，在Maximum Layers中输入5。

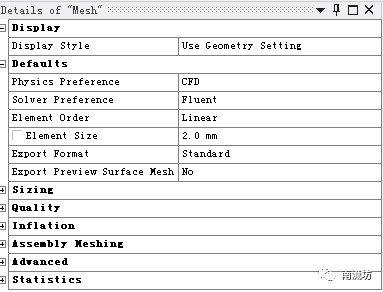

（4）网格参数设置，在Element Size中输入2mm，在Quality中，Smoothing选择High。

（5）右键单击模型树中Mesh选项，选择快捷菜单中的Generate Mesh选项，开始生成网格。

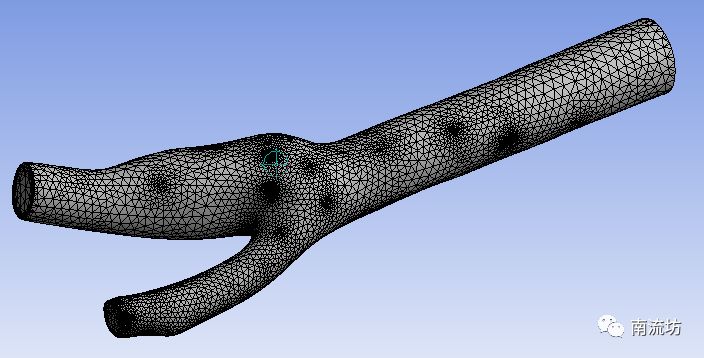

（6）网格划分完成以后，单击模型树中Mesh项可以在图形窗口中查看网格。

（7）执行主菜单File→Close Meshing命令，退出网格划分界面，返回到Workbench主界面。

（8）右键单击Workbench界面中A3 Mesh项，选择快捷菜单中的Update项，完成网格数据往Fluent分析模块中的传递。

 4     设置材料

（1）双击A4栏Setup项，打开Fluent Launcher对话框，单击OK按钮进入FLUENT界面。

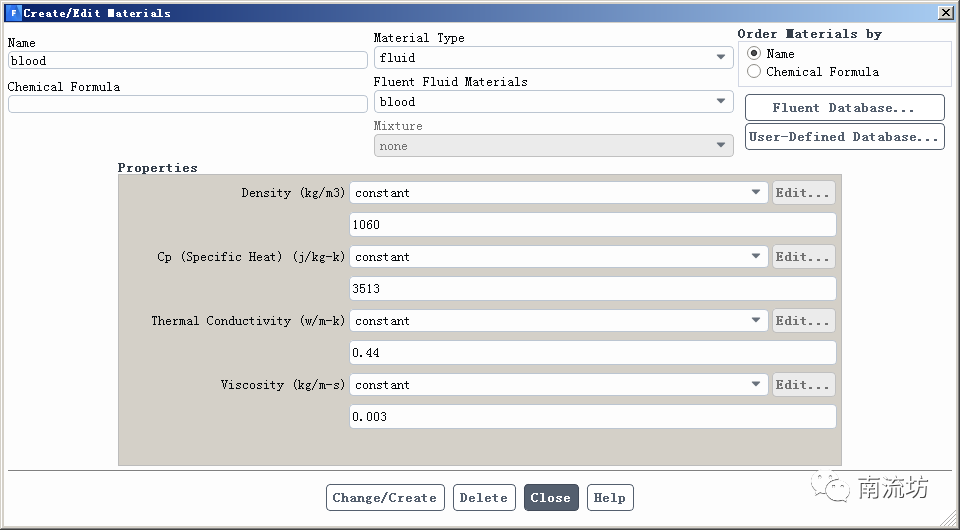

（2）单击主菜单中Setting Up Physics→Materials→Create/Edit，弹出Create/Edit Materials（材料）对话框。设置新物质blood，density填入1060，Cp填入3513，Thermal Conductivity填入0.44，Viscosity填入0.003，单击Change/Create按钮确认。

 5     定义模型

（1）单击命令结构树中General按钮，弹出General（总体模型设定）面板。在SolverTime中选择Steady。

（2）在模型设定面板Models中双击Energy，激活能量方程。

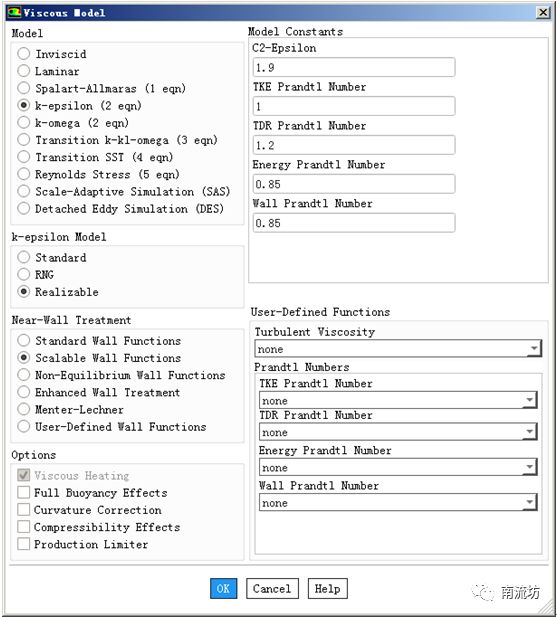

（3）在模型设定面板Models中双击Viscous按钮，弹出Viscous Model（湍流模型）对话框，在Model中选择Realizable k-epsilon(2eqn)，在Near-Wall Treatment中选择Scalable Wall Functions，单击OK按钮确认并关闭对话框。

 6     设置边界条件

（1）单击主菜单中Setting Up Physics→Zones→Boundaries按钮启动的边界条件面板。

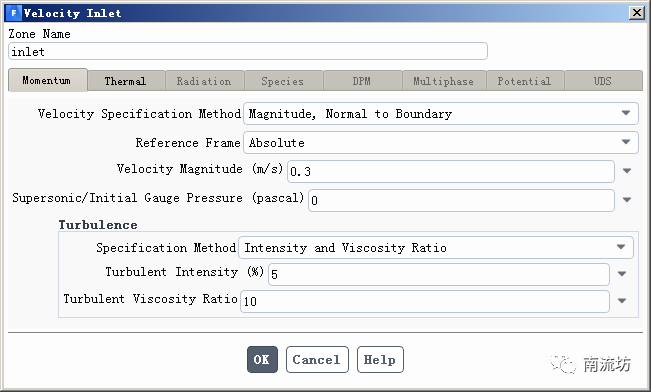

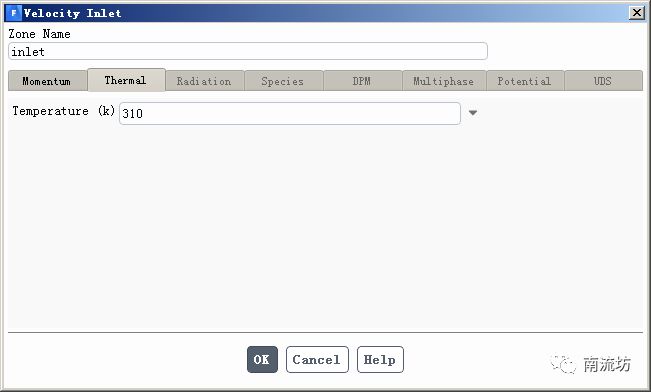

（2）在边界条件面板中，双击inlet弹出边界条件设置对话框。Velocity Magnitude输入0.3，Temperature输入310，单击OK按钮确认退出。

 7     初始条件
单击主菜单中Solving→Initialization按钮，弹出Solution Initialization（初始化设置）面板。

Initialization Methods中选择Hyper Initialization，单击Initialize按钮进行初始化。

 8     计算求解

单击主菜单中Solving→Run Calculation按钮，弹出Run Calculation（运行计算）面板。

在Number of Iterations中输入1000，单击Calculate开始计算。

 9     结果后处理

（1）双击A6栏Results项，进入CFD-Post界面。

（2）显示流动云图。
