FLUENT转动车轮外流场模拟

本教程演示了转动车轮外流场的模拟。

 1     启动FLUENT并导入网格

（1）在Windows系统下执行“开始”→“所有程序”→ANSYS 2020→Fluid Dynamics→Fluent 2020命令，启动Fluent 2020。

（2）单击主菜单中File→Read→Mesh命令，导入.msh网格文件。

 2     定义模型

（1）单击命令结构树中General按钮，弹出General（总体模型设定）面板，Solver中Time选择Steady。

 3     设置湍流模型

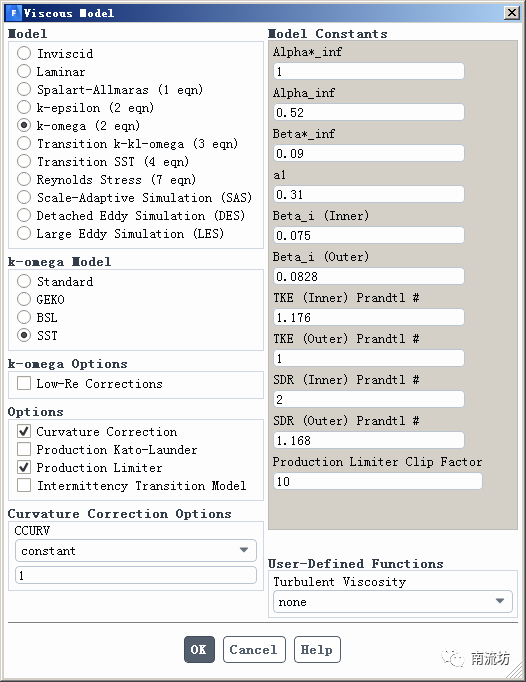

（1）在模型设定面板Models中双击Viscous按钮，弹出Viscous Models对话框，勾选SST k-omega模型，勾选Curvature Correction。

 4     设置边界条件

（1）单击主菜单中Physics→Zones→Boundaries按钮启动的边界条件面板。

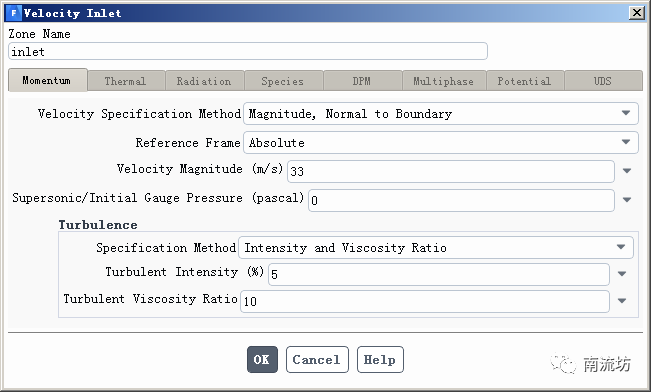

（2）在边界条件面板中，设置inlet的参数如下图所示。

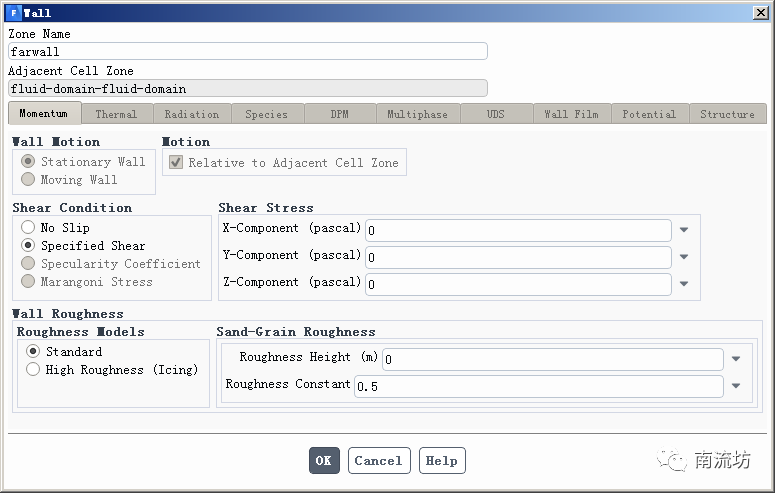

（2）设置farwall的参数如下图所示。

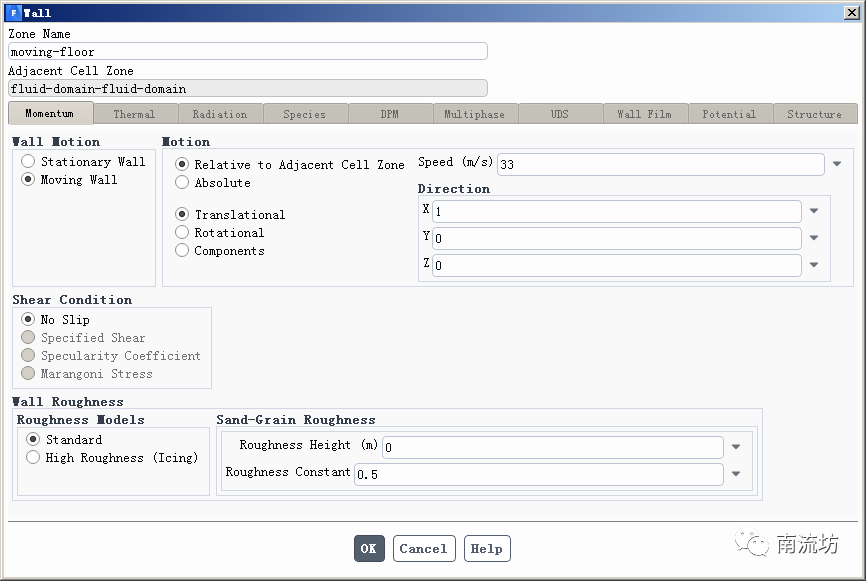

（3）设置moving-wall的参数如下图所示。

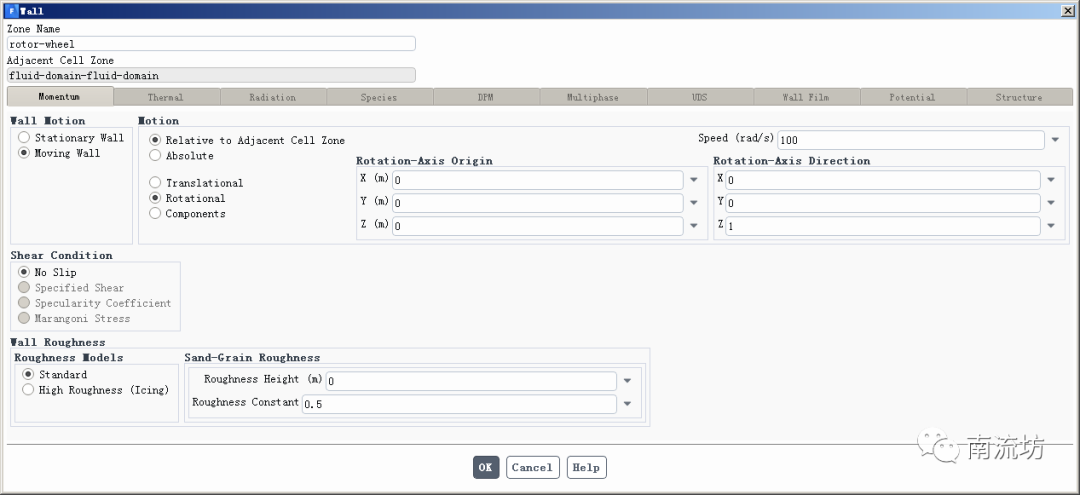

（4）设置rotor-wheel的参数如下图所示。

 5     初始条件

（1）单击主菜单中Solving→Initialization按钮，弹出Solution Initialization（初始化设置）面板。

Initialization Methods中选择Hyper Initialization，单击Initialize按钮进行初始化。

 6     计算求解

（1）单击主菜单中Solving→Run Calculation按钮，弹出Run Calculation（运行计算）面板。

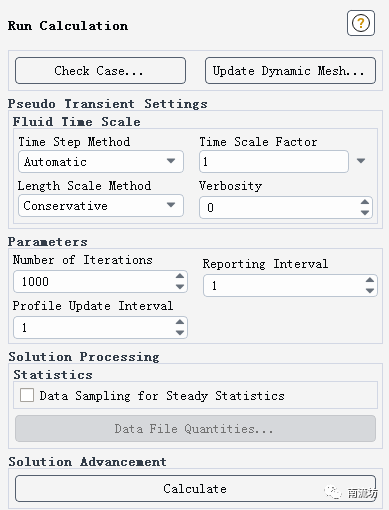

在Number of Iterations填入1000，单击Calculate开始计算。

 7     结果后处理

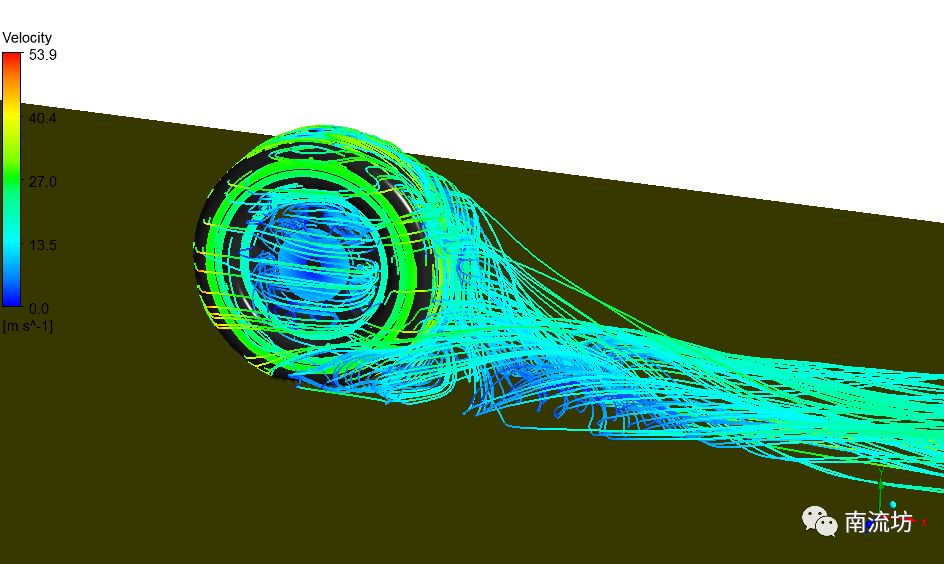

（1）进入CFD-Post界面，显示速度场云图。
