FLUENT人体呼吸扩散模拟

本教程演示了人体呼出二氧化碳扩散的模拟。

 1     启动FLUENT并导入网格

（1）在Windows系统下执行“开始”→“所有程序”→ANSYS 2020→Fluid Dynamics→Fluent 2020命令，启动Fluent 2020。

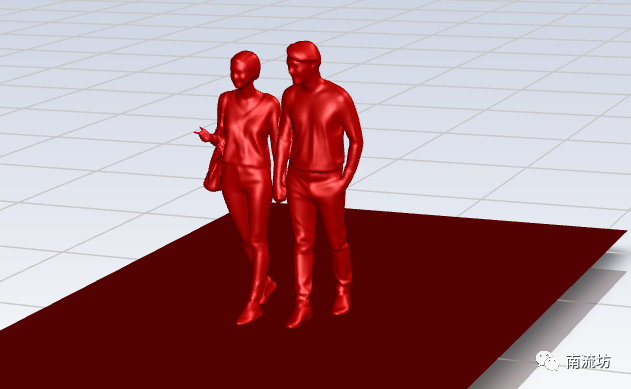

（2）单击主菜单中File→Read→Mesh命令，导入.msh网格文件。

 2     定义模型

（1）单击命令结构树中General按钮，弹出General（总体模型设定）面板。在SolverTime中选择Transient，勾选Gravity，在Z中填入-9.81m/s2。

 3     设置湍流模型

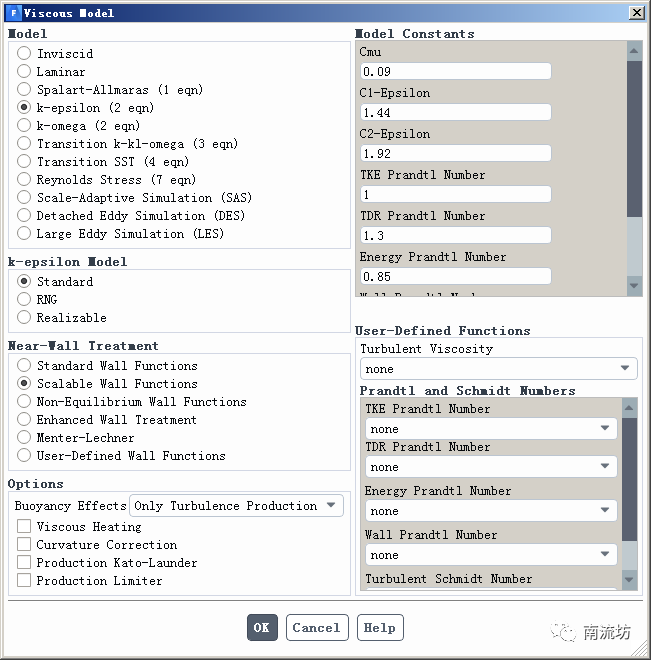

（1）在模型设定面板Models中双击Viscous按钮，弹出Viscous Models对话框，勾选Standard k-epsilon模型。

 4     设置组分输运模型

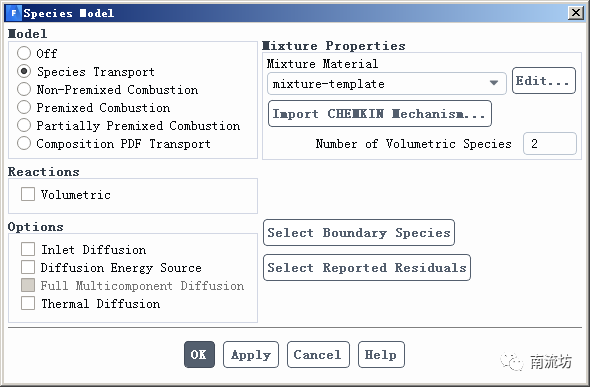

（1）在模型设定面板Models中双击Species按钮，弹出Species Model对话框，选择Species Transport。

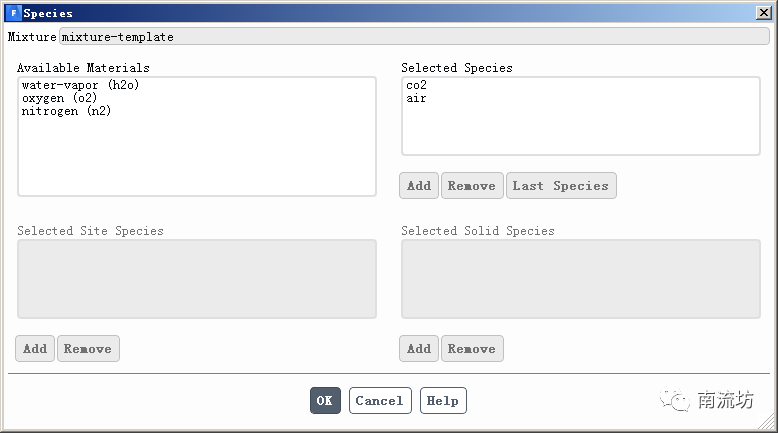

（2）在组分设置中选择co2和air两种物质。

 5     设置边界条件

（1）单击主菜单中Physics→Zones→Boundaries按钮启动的边界条件面板。

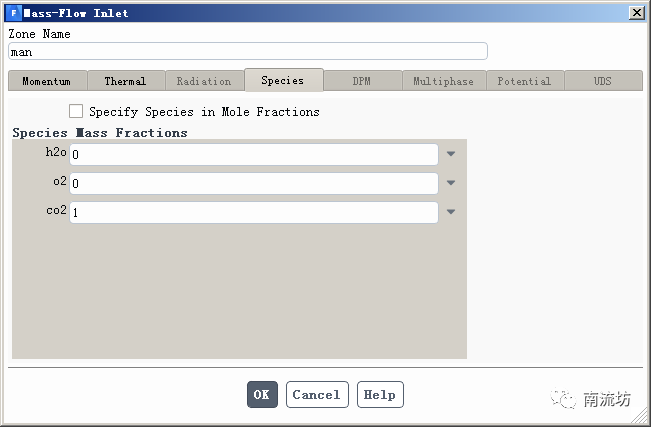

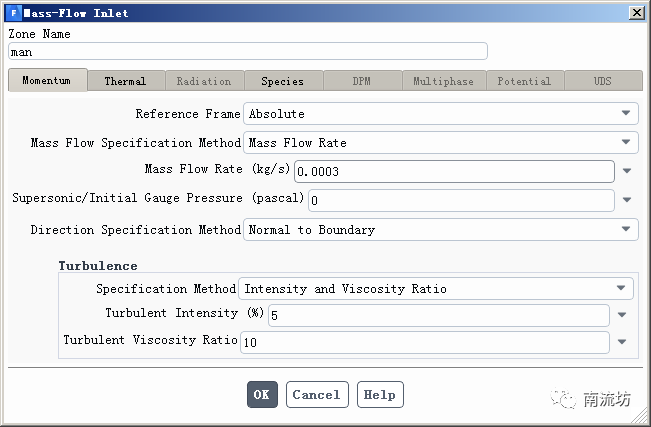

（2）在边界条件面板中，设置man的参数如下图所示。

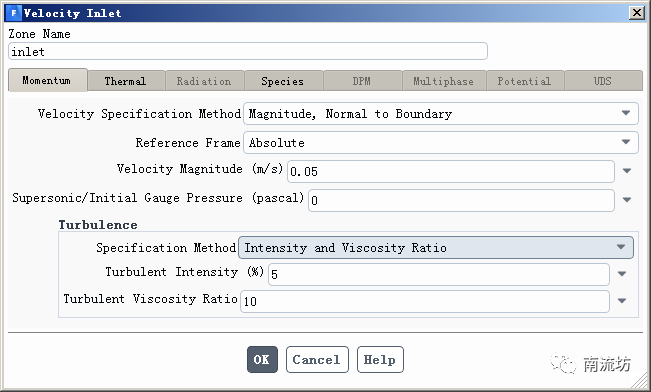

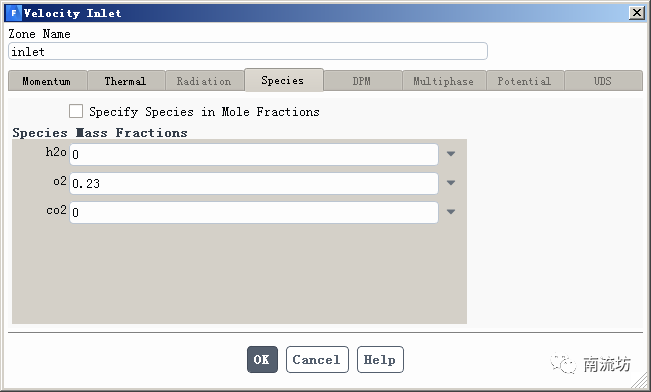

（2）设置inlet的参数如下图所示。

 6     初始条件

（1）单击主菜单中Solving→Initialization按钮，弹出Solution Initialization（初始化设置）面板。

Initialization Methods中选择Standard Initialization，单击Initialize按钮进行初始化。

 7     计算求解

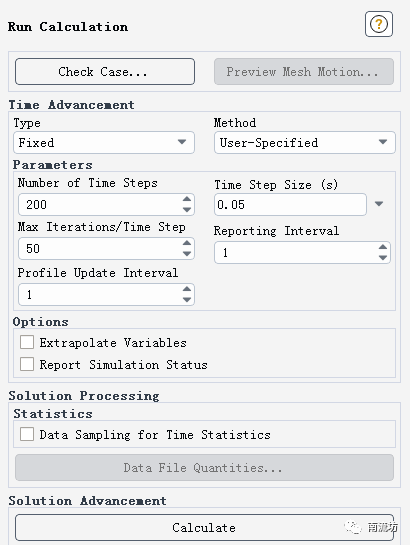

（1）单击主菜单中Solving→Run Calculation按钮，弹出Run Calculation（运行计算）面板。

在Time Step Size填入0.05，Number of Iterations中输入200，单击Calculate开始计算。

 8     结果后处理
（1）进入CFD-Post界面，显示相比例云图。
