FLUENT羽毛球外流场模拟

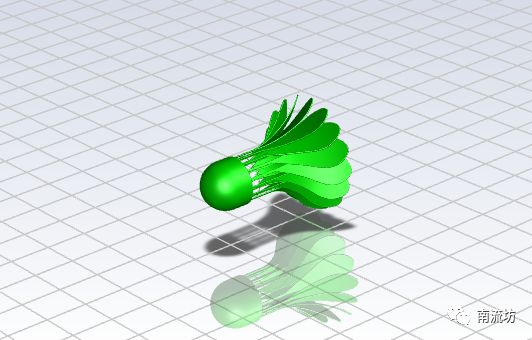

本教程演示了羽毛球飞行过程中外流场的模拟。

 1     启动FLUENT并导入网格

（1）在Windows系统下执行“开始”→“所有程序”→ANSYS 2020→Fluid Dynamics→Fluent 2020命令，启动Fluent 2020。

（2）单击主菜单中File→Read→Mesh命令，导入.msh网格文件。

 2     定义模型

（1）单击命令结构树中General按钮，弹出General（总体模型设定）面板，Solver中Time选择Transient。

 3     设置湍流模型

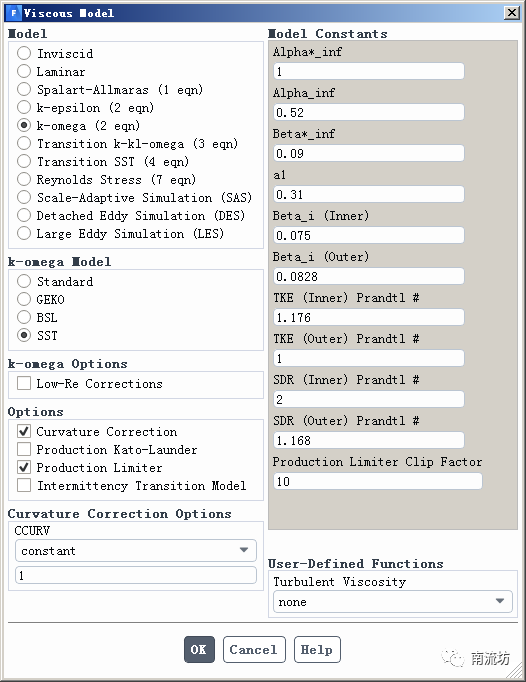

（1）在模型设定面板Models中双击Viscous按钮，弹出Viscous Models对话框，勾选SST k-omega模型，勾选Curvature Correction。

 4     设置动网格

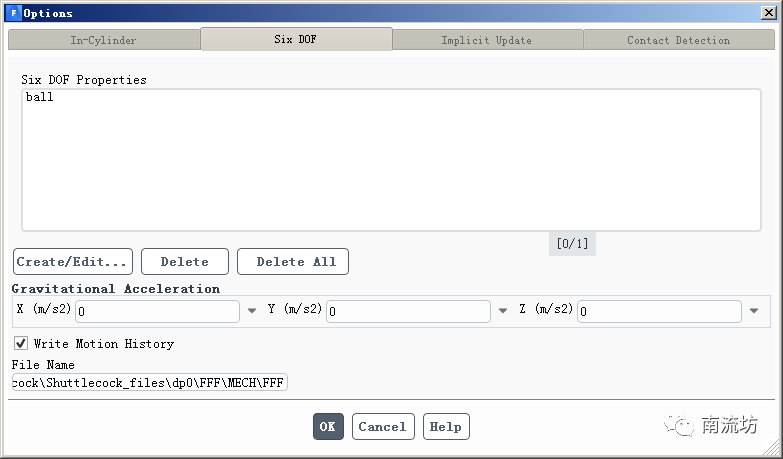

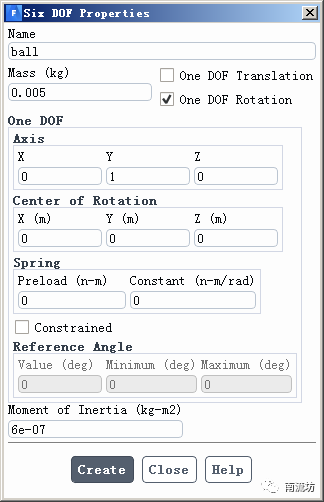

（1）双击Dynamic Mesh按钮，弹出Dynamic Mesh面板，options中勾选Six DOF，单击Settings按钮弹出options对话框，分别创建Six DOF模型。

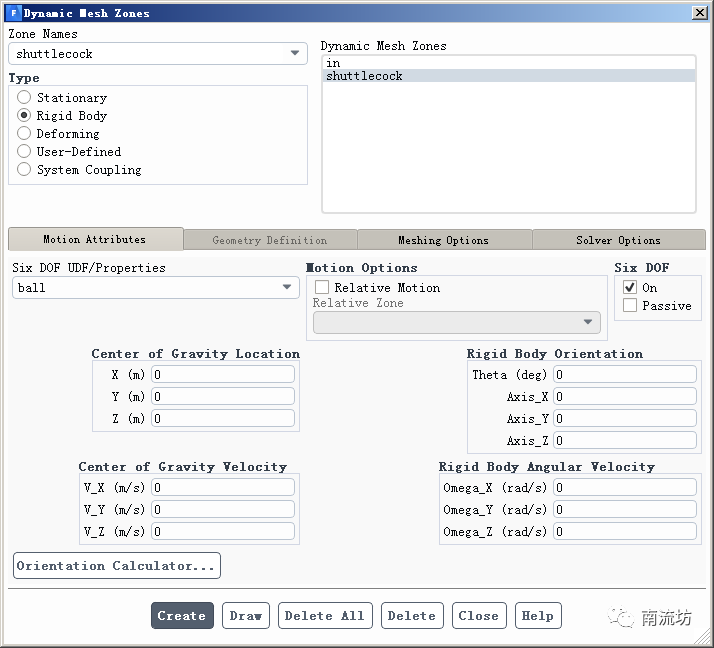

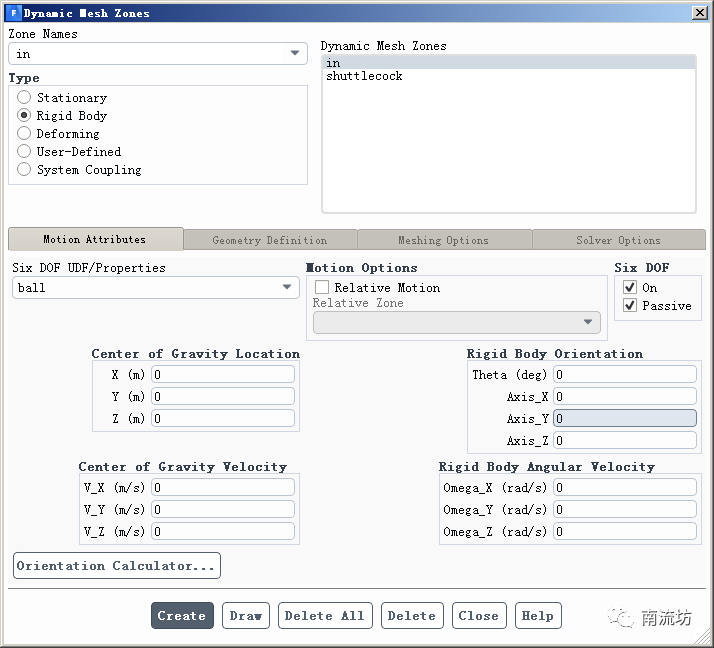

（2）在Dynamic Mesh Zones中，分别对shuttlecock壁面和in内部计算域设置动网格参数，注意在设置in内部计算域时要勾选Passive。

 5     设置边界条件

（1）单击主菜单中Physics→Zones→Boundaries按钮启动的边界条件面板。

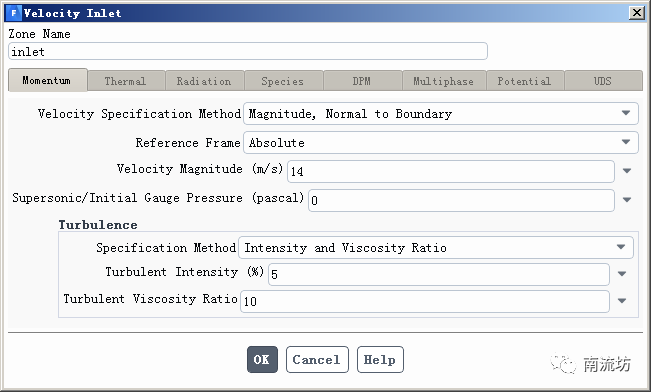

（2）在边界条件面板中，设置inlet的参数如下图所示。

 6     初始条件

（1）单击主菜单中Solving→Initialization按钮，弹出Solution Initialization（初始化设置）面板。

Initialization Methods中选择Hyper Initialization，单击Initialize按钮进行初始化。

 7     计算求解

（1）单击主菜单中Solving→Run Calculation按钮，弹出Run Calculation（运行计算）面板。

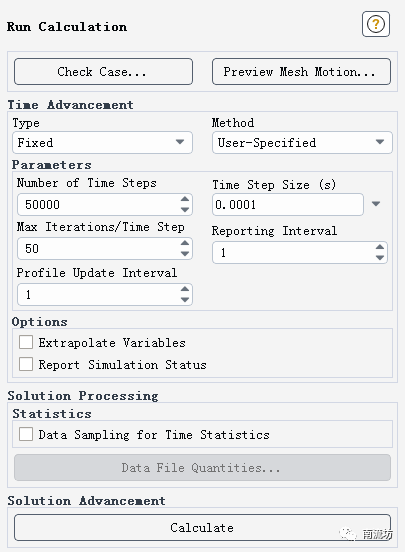

在Time Step Size中输入1e-4，在Number of Time Steps中输入50000，单击Calculate开始计算。

 8     结果后处理
（1）进入CFD-Post界面，显示速度场云图。
