FLUENT宇宙飞船返回舱外流场模拟

内容纲要

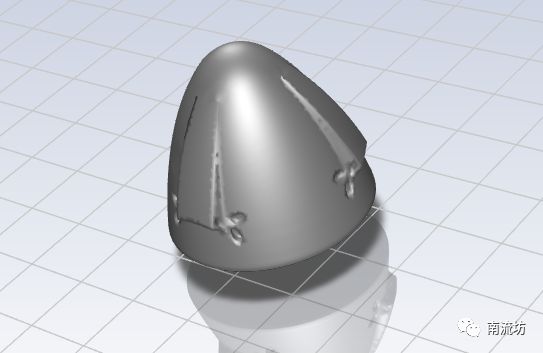

本教程演示了宇宙飞船返回舱在大气层中飞行外流场的模拟。

 1     启动FLUENT并导入网格

(1)在Windows系统下执行“开始”→“所有程序”→ANSYS 2020→Fluid DynamicsFluent 2020命令,启动Fluent 2020。

(2)单击主菜单中File→ReadMesh命令,导入.msh网格文件。

 2     定义模型

(1)单击命令结构树中General按钮,弹出General(总体模型设定)面板,Solver中Time选择Transient。

(2)在模型设定面板Models中双击Energy按钮,弹出Energy(能量模型)对话框,勾选Energy Equation,单击OK按钮确认并关闭对话框。

 3     设置材料

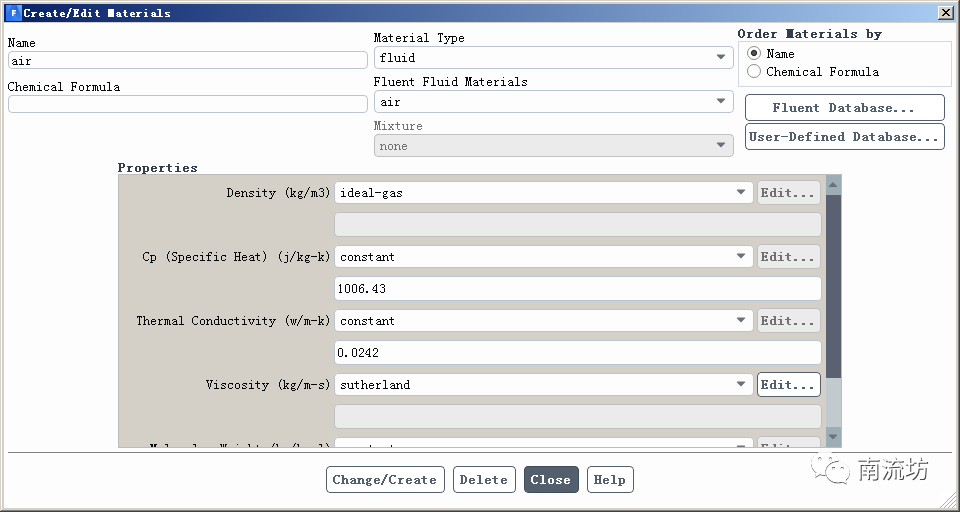

(1)单击主菜单中Setting Up Physics→Materials→Create/Edit,弹出Create/Edit Materials(材料)对话框。Density选择ideal-gas,Viscosity选择surthland,单击Change/Create按钮并关闭Fluent Database Materials对话框。

 4     设置湍流模型

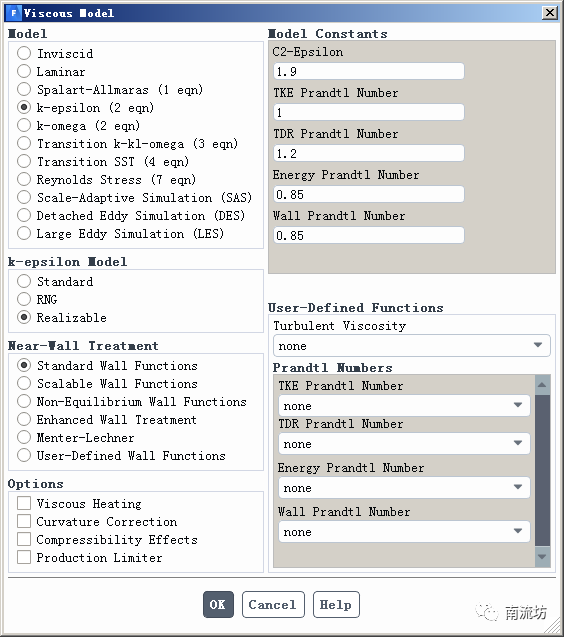

(1)在模型设定面板Models中双击Viscous按钮,弹出Viscous Models对话框,勾选Realizable k-epsilon模型

 5     设置边界条件

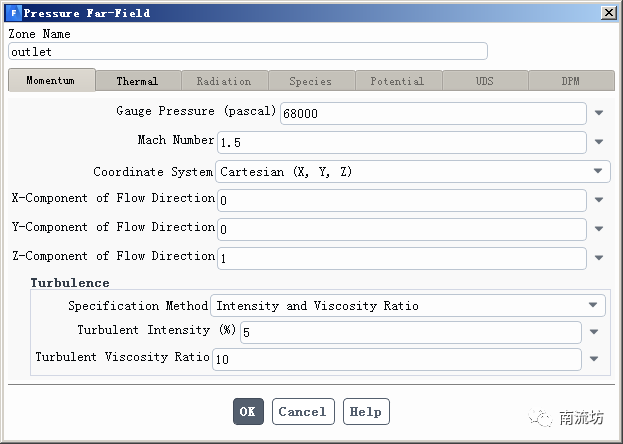

(1)设置inlet,default-domain-default和outlet的边界类型为pressure far-field,March Number填入1.5,Gauge Pressure填入68000,Z-Component of flow direction填入1 。

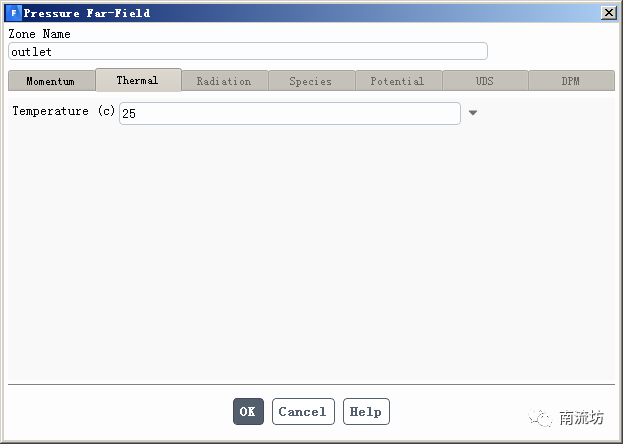

在Thermal选项卡中,Temperature填入25。

 6     设置操作条件

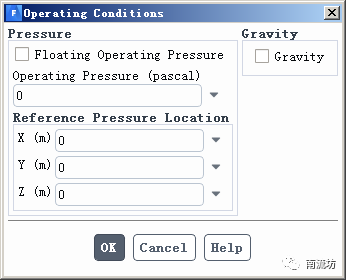

(1)单击主菜单中Setting Up Physics→Zones→Cell Zone Conditions面板。单击Operating Conditions按钮弹出Operating Conditions对话框,Operating Pressure设置为0,单击OK按钮并关闭对话框。

 7     初始条件

(1)单击主菜单中Solving→Initialization按钮,弹出Solution Initialization(初始化设置)面板。

Initialization Methods中选择Hyper Initialization,单击Initialize按钮进行初始化。

 8     计算求解

(1)单击主菜单中Solving→Run Calculation按钮,弹出Run Calculation(运行计算)面板。

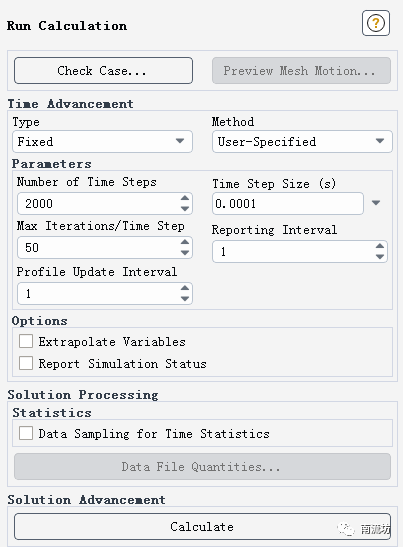

在Time Step Size中输入1e-4,在Number of Time Steps中输入2000,单击Calculate开始计算。

 9     结果后处理

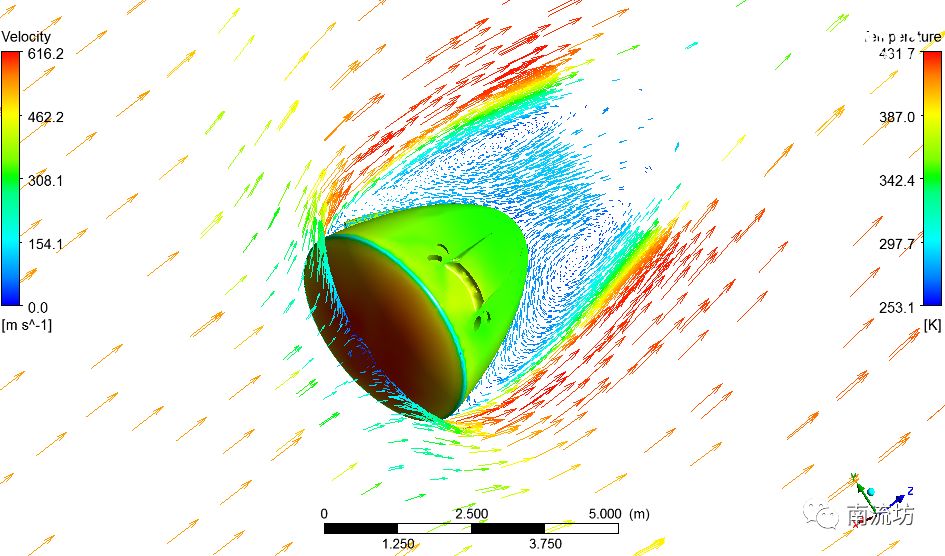

(1)进入CFD-Post界面,显示速度场云图。
