FDS蜡烛燃烧模拟

本教程演示了使用FDS软件对蜡烛燃烧的模拟。

 1    启动软件

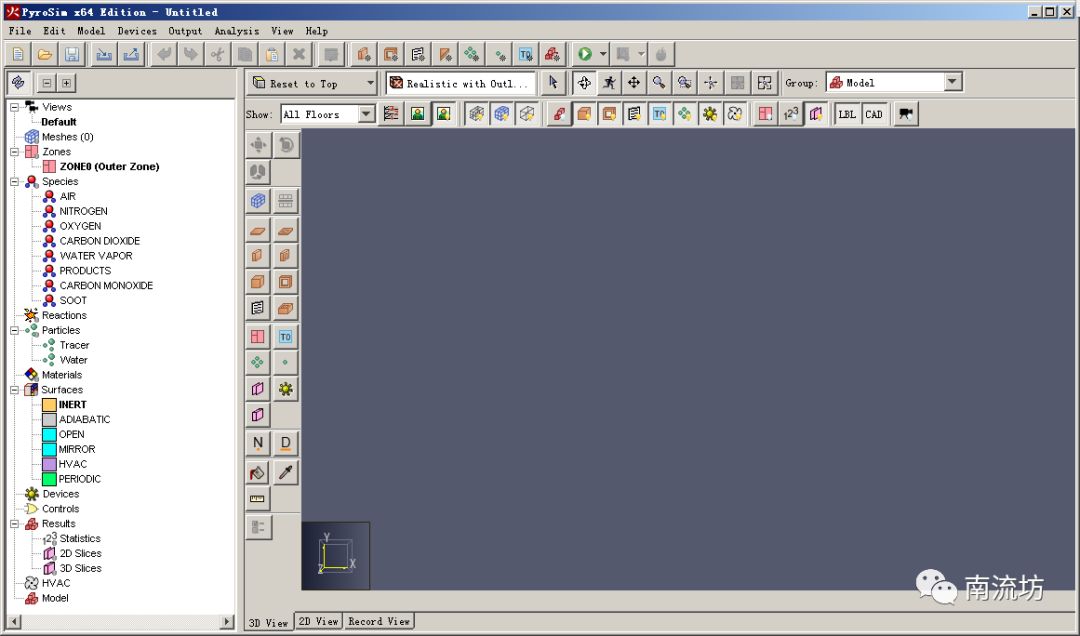

（1）在Windows系统下执行“开始”→“所有程序”→PyroSim 2018，启动PyroSim程序。

（2）单击主菜单File→New按钮，新建项目。

（3）单击主菜单View→Units→SI按钮，选择公制单位。

（4）单击主菜单File→Save按钮，保存项目，项目名设置为candle.psm。

 2    设置燃烧反应

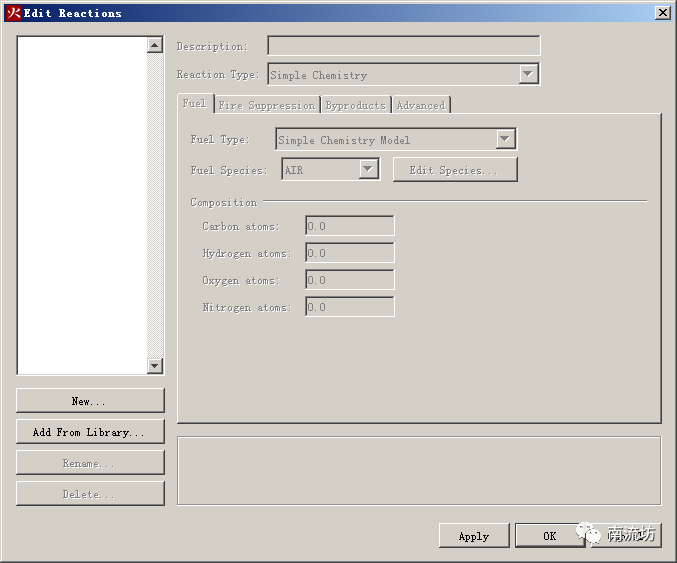

（1）单击主菜单Model→Edit Reactions按钮，弹出Edit Reactions对话框。

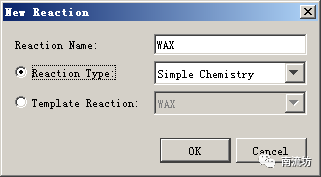

（2）单击New按钮，弹出New Reaction对话框，Reaction Name输入WAX，单击Close按钮关闭对话框。

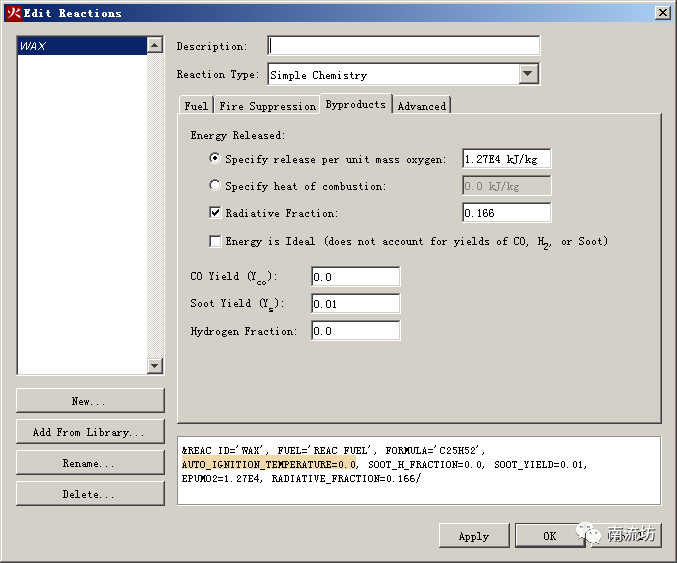

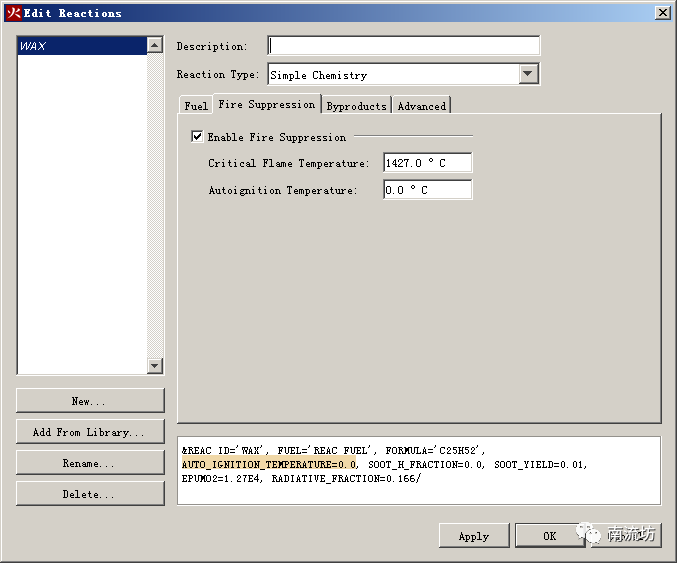

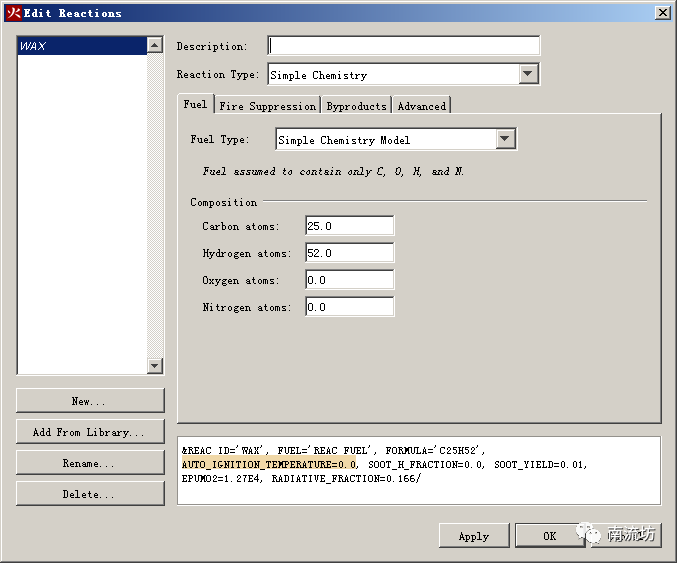

（3）在Edit Reactions对话框中设置WAX燃烧反应参数。

（4）单击OK按钮关闭Edit Reactions对话框。

 3    设置计算域及网格

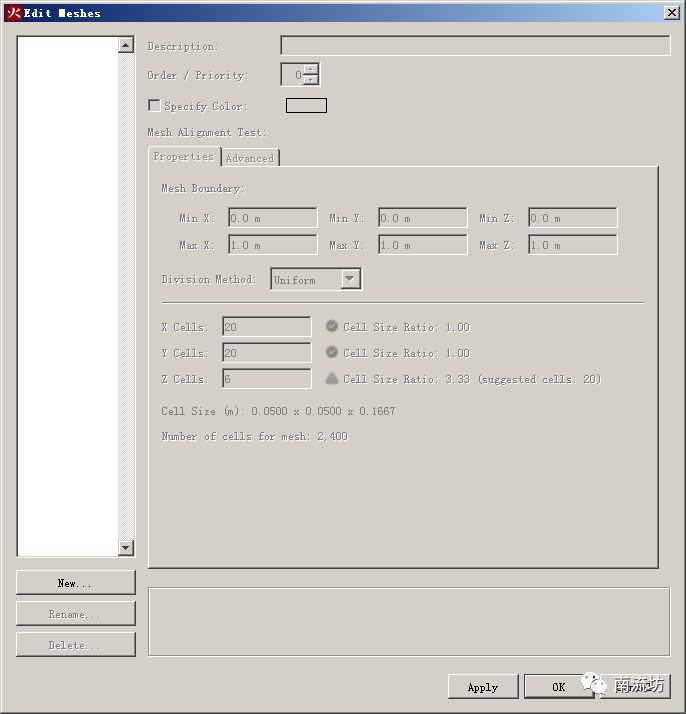

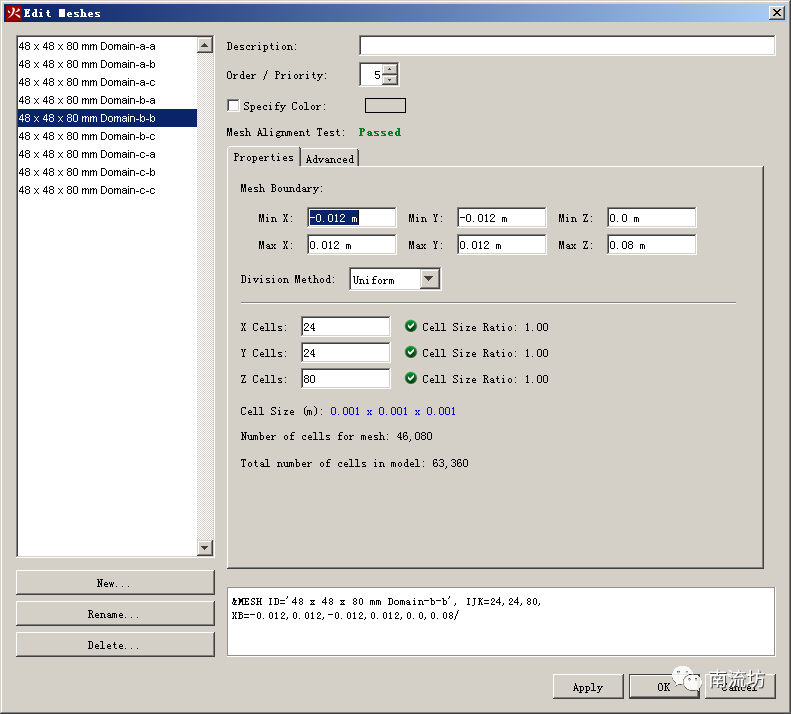

（1）单击主菜单Model→Edit Meshes按钮，弹出Edit Meshes对话框。

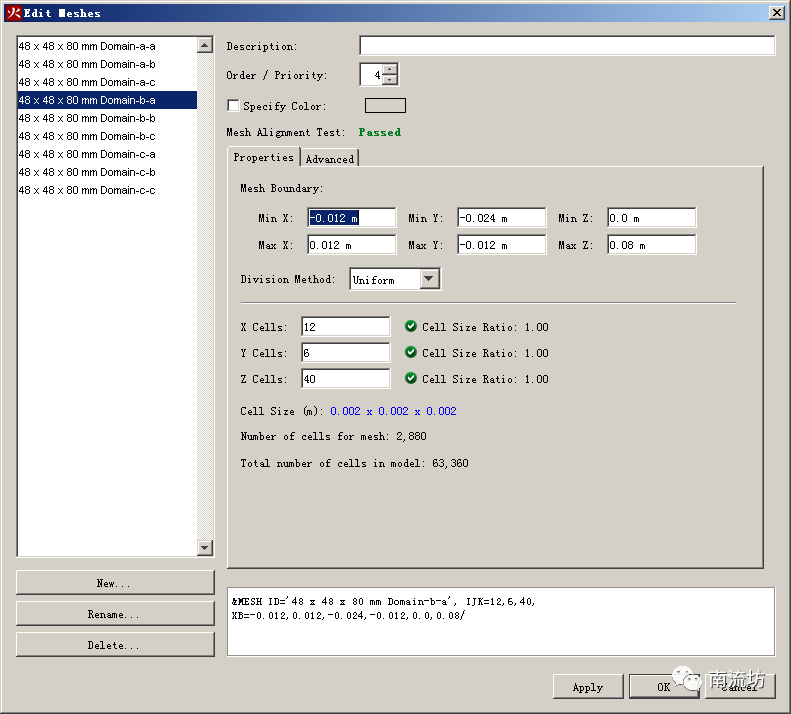

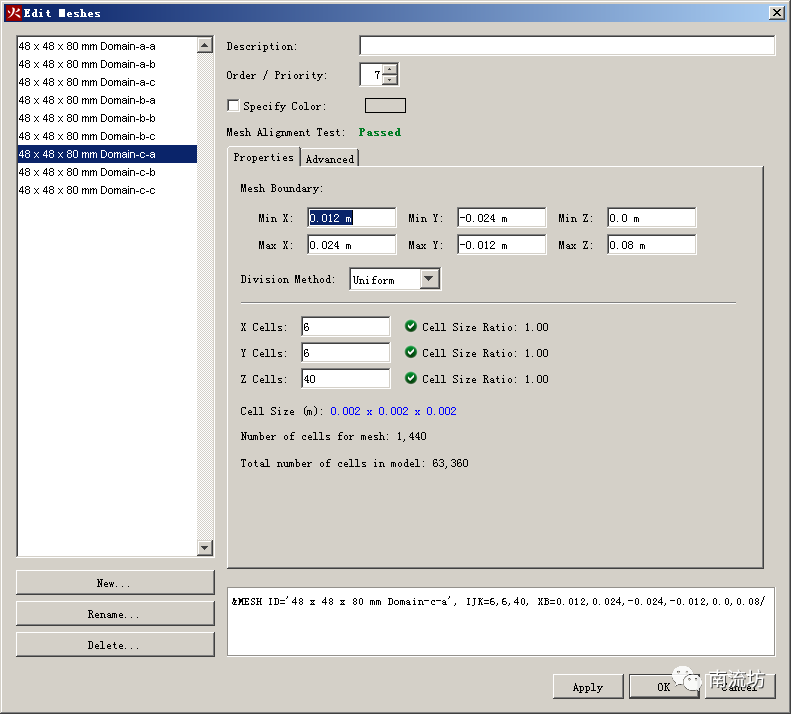

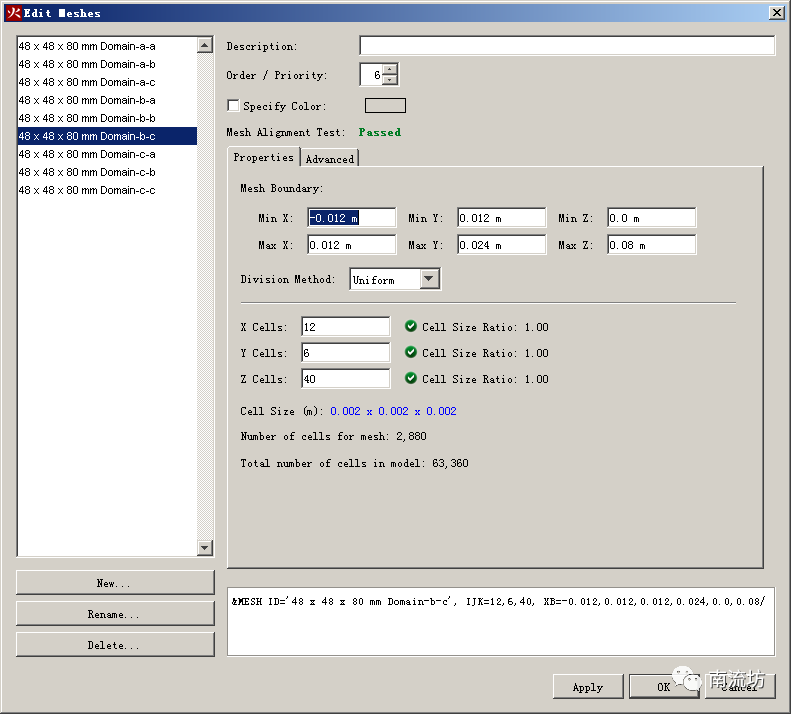

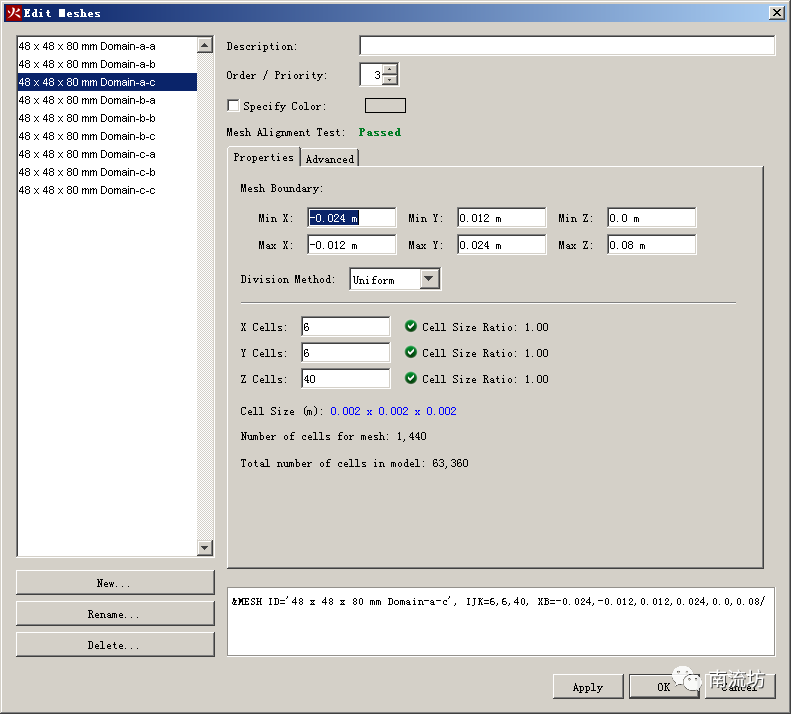

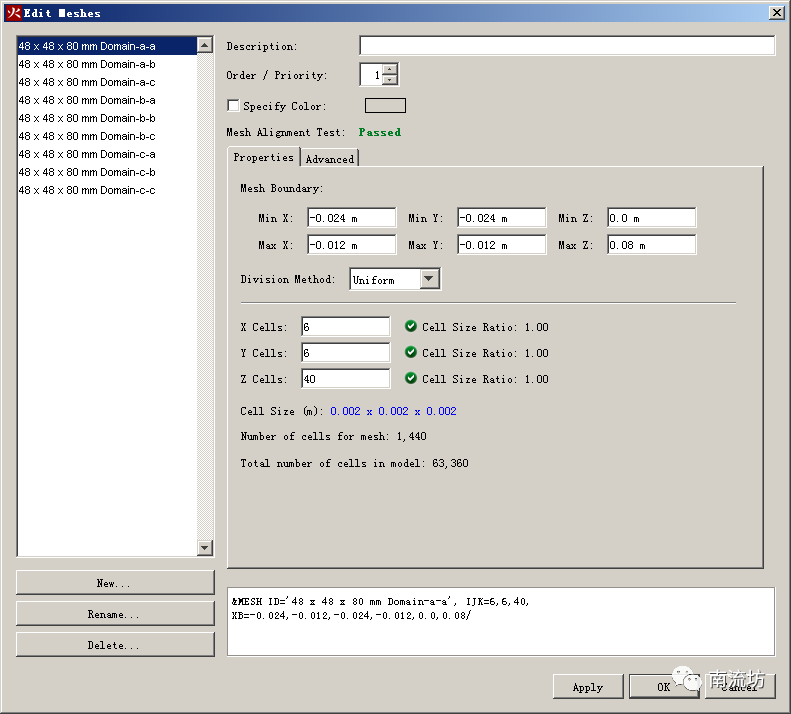

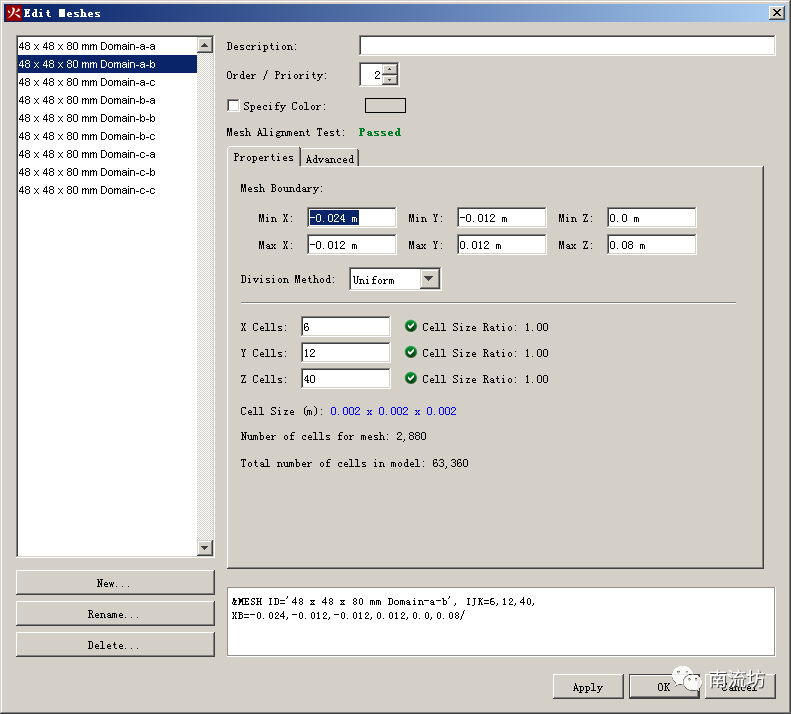

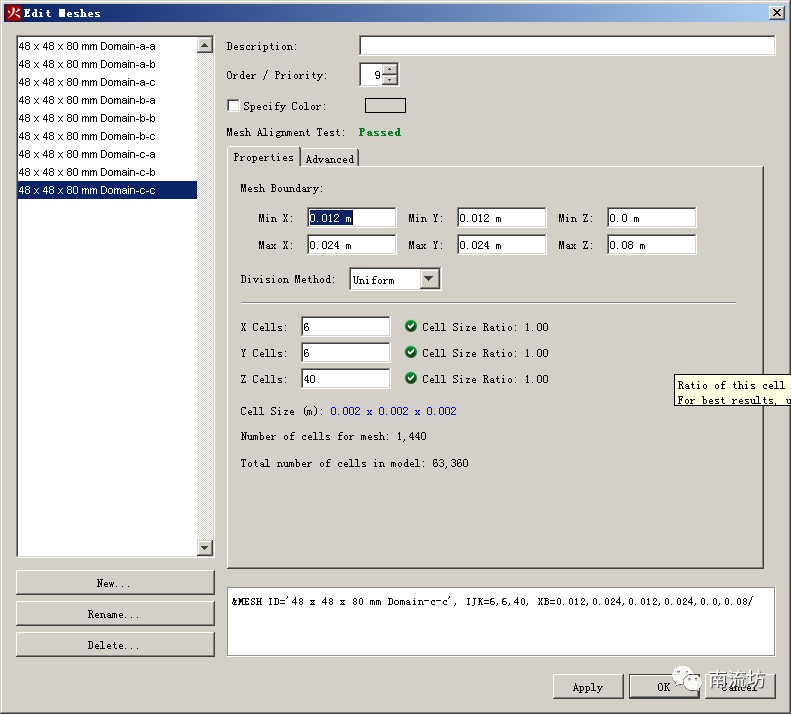

（2）分别设置9个计算域几何位置及网格参数。

（3）单击OK按钮关闭Edit Meshes对话框。

 4    设定模型边界类型

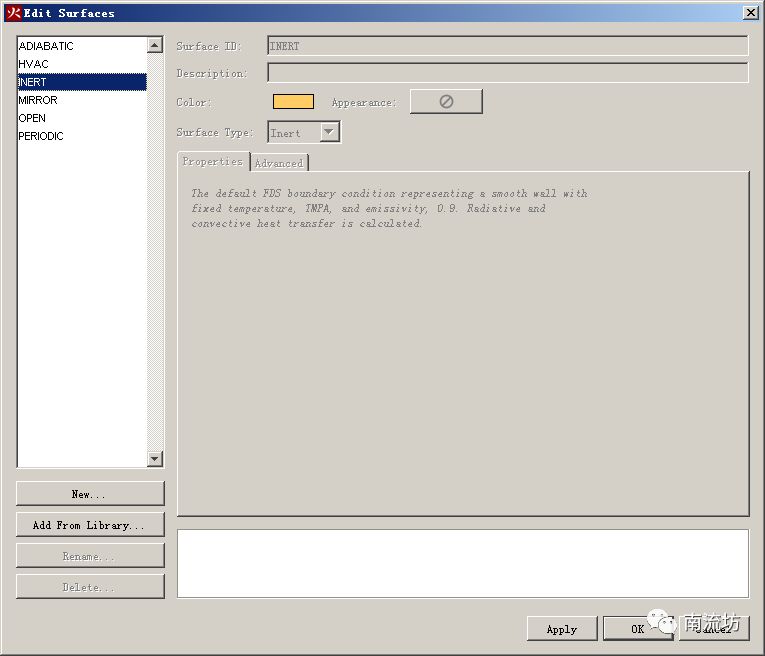

（1）单击主菜单Model→Edit Surfaces按钮，弹出Edit Surfaces对话框。

（2）单击New按钮，定义新的边界类型，命名为WICK，Surface Type选择为burner，单击OK按钮。

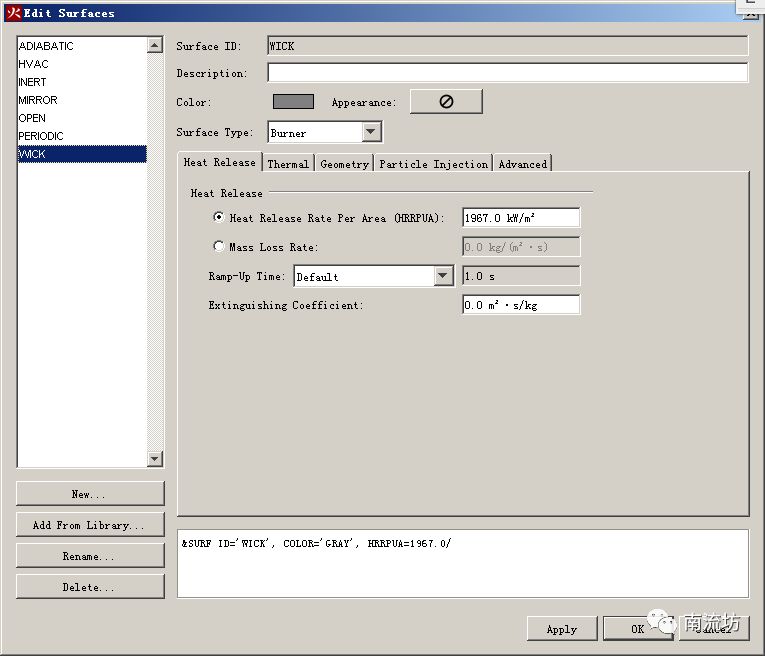

（3）在Edit Surfaces对话框中，设置WICK的参数如下。

（4）单击OK按钮关闭Edit Surfaces对话框。

 5    建立几何模型

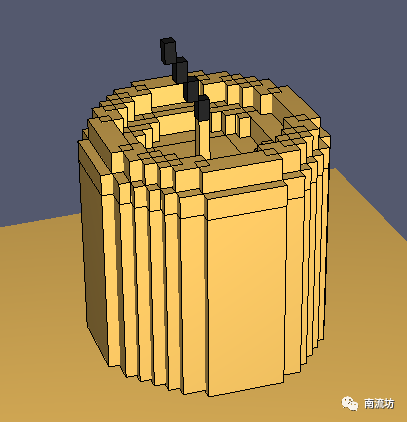

（1）在软件主界面左侧树形菜单中，单击鼠标右键Model→New Group，创建蜡烛体，由于FDS软件建模只能建规则的长方体，因此为使模型更接近于蜡烛，所以需要建很多实体，具体建模参数见分享的模型。

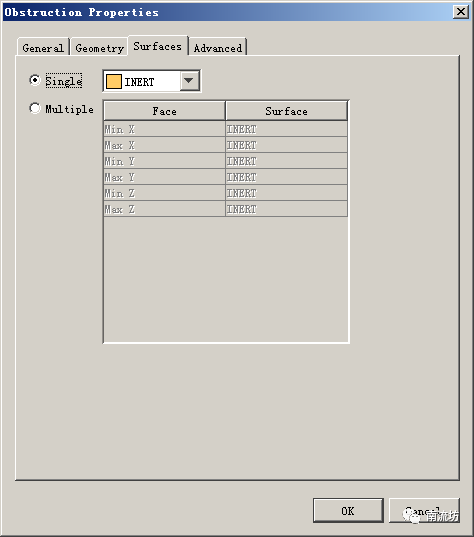

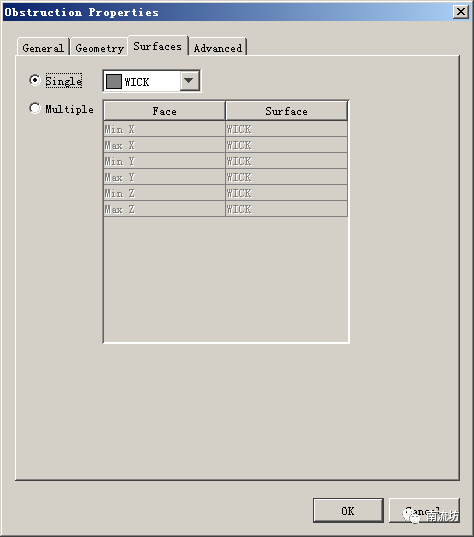

（2） 模型材料，蜡烛体选择为INERT，蜡芯选择为WICK。

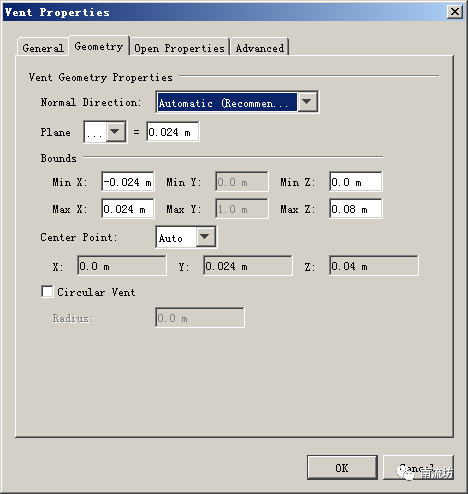

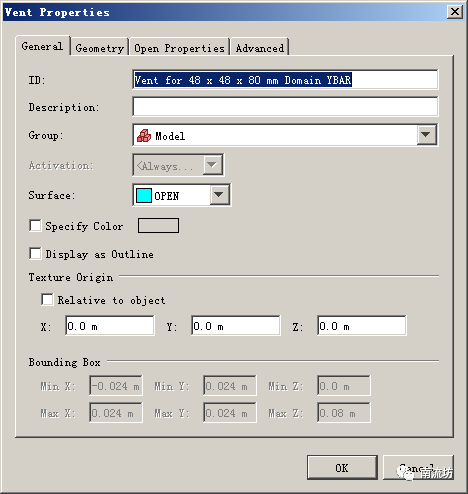

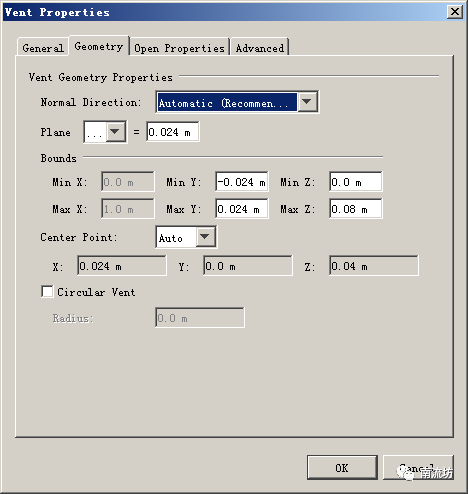

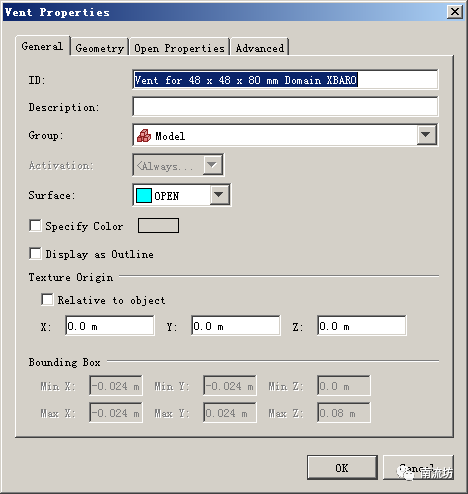

（3）单击主菜单Model→New Vent按钮，弹出Vent Properties对话框。设置蜡烛四周壁面为开敞边界。

 6    计算参数

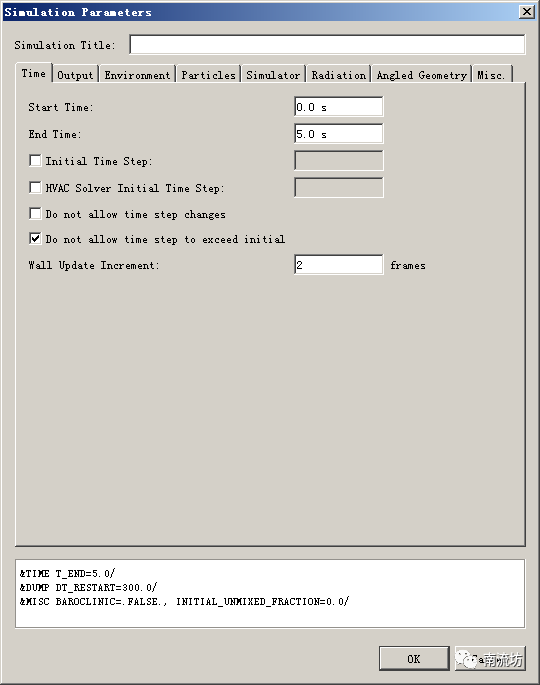

（1）单击主菜单Analysis→Simulation Parameters按钮，弹出Simulation Parameters对话框。在Time选项卡中，End Time输入5s，单击OK按钮确认。

 7    计算及结果

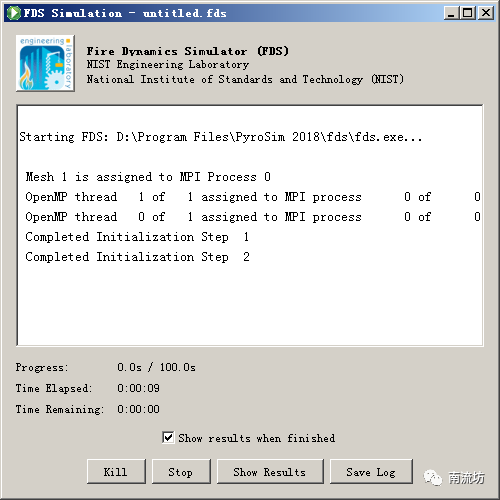

（1）单击主菜单Analysis→Run FDS按钮，弹出FDS Simulation对话框开始计算。

（2）计算结束后，自动启动后处理模块，显示计算结果。

模型下载:

https://pan.baidu.com/s/1ktVKqlsGYgycVTgUed6KEQ 提取码: ddpr
