FLUENT喷气发动机气动噪声模拟

本教程演示了喷气发动机气动噪声的模拟过程。

 1     启动FLUENT并导入网格

（1）在Windows系统下执行“开始”→“所有程序”→ANSYS 2020→Fluid Dynamics→Fluent 2020命令，启动Fluent 2020。

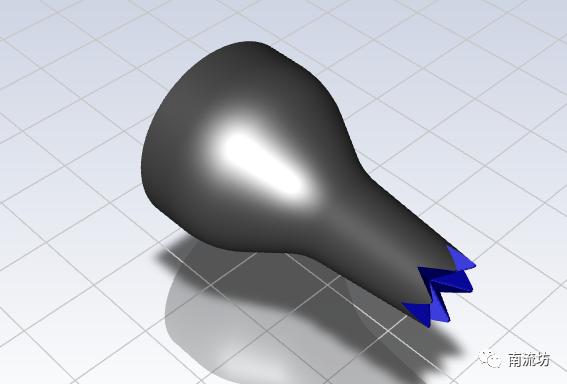

（2）单击主菜单中File→Read→Mesh命令，导入.msh网格文件。

 2     定义模型

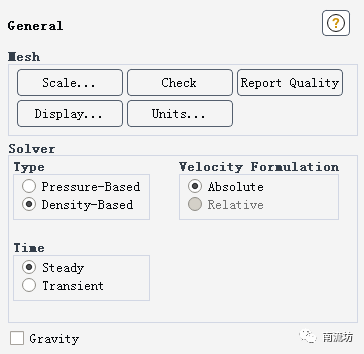

（1）单击命令结构树中General按钮，弹出General（总体模型设定）面板，Solver中Type选择Density-Based。

（2）在模型设定面板Models中双击Energy按钮，弹出Energy（能量模型）对话框，勾选Energy Equation，单击OK按钮确认并关闭对话框。

 3     设置材料

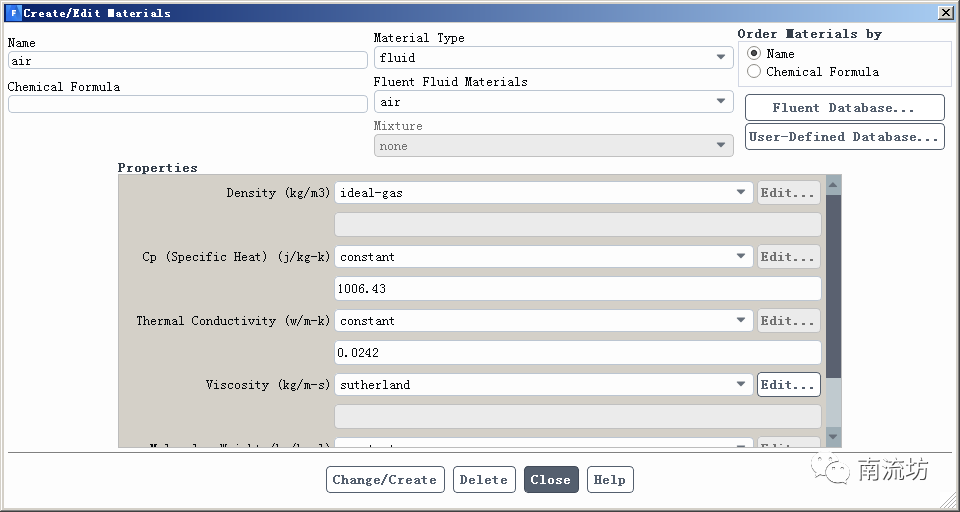

（1）单击主菜单中Setting Up Physics→Materials→Create/Edit，弹出Create/Edit Materials（材料）对话框。Density选择ideal-gas，Viscosity选择surthland，单击Change/Create按钮并关闭Fluent Database Materials对话框。

 4     设置湍流模型

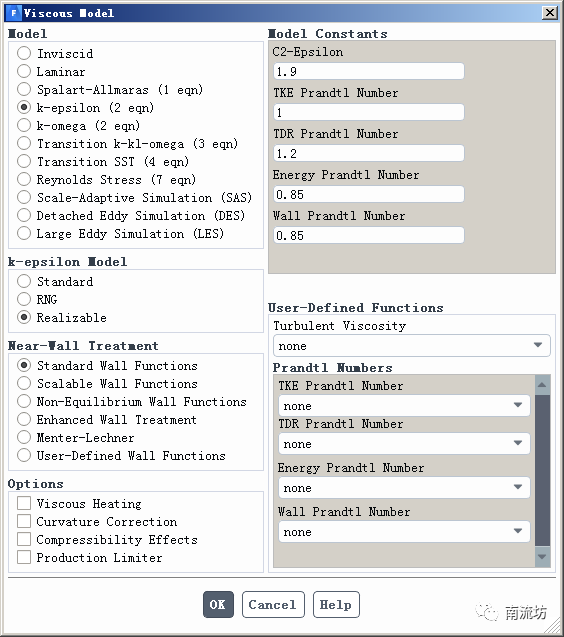

（1）在模型设定面板Models中双击Viscous按钮，弹出Viscous Models对话框，勾选Realizable k-epsilon模型。

 5     设置边界条件

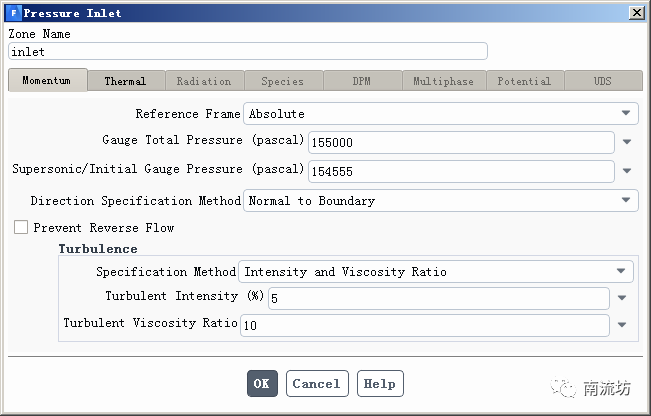

（1）设置inlet，Gauge Total Pressure填入155000，Supersonic/Initial Gauge Pressure填入154555。

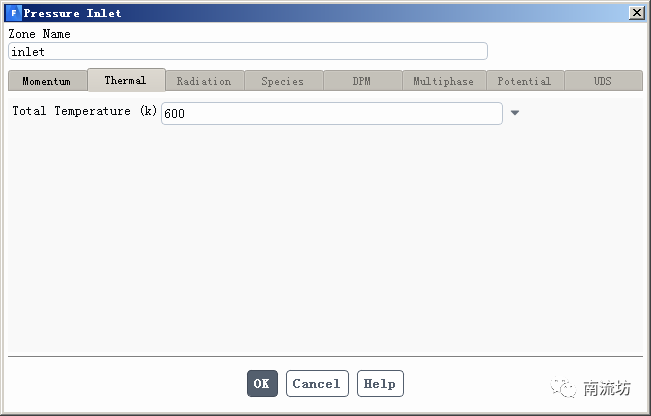

在Thermal选项卡中，Temperature填入600。

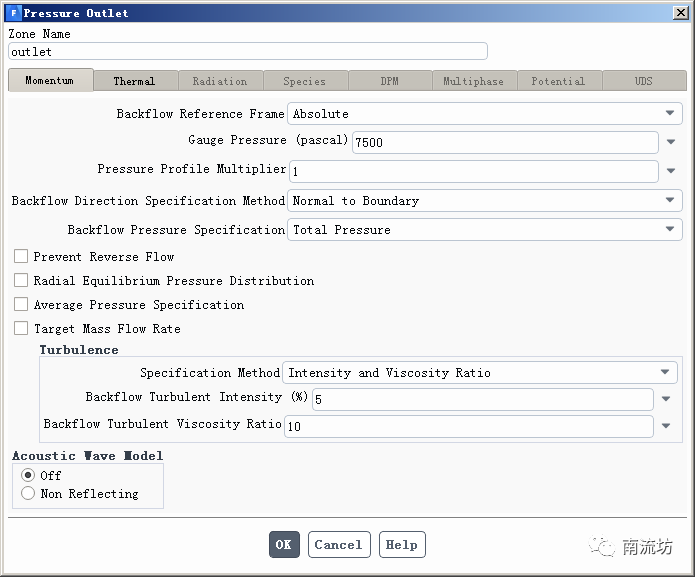

（2）设置outlet，Gauge Pressure填入7500，Supersonic/Initial Gauge Pressure填入154555。

 6     设置操作条件

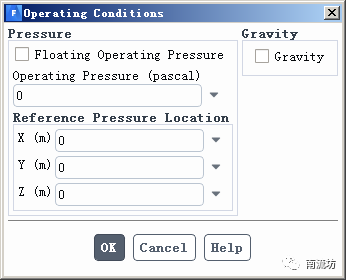

（1）单击主菜单中Setting Up Physics→Zones→Cell Zone Conditions面板。单击Operating Conditions按钮弹出Operating Conditions对话框，Operating Pressure设置为0，单击OK按钮并关闭对话框。

 7     初始条件

（1）单击主菜单中Solving→Initialization按钮，弹出Solution Initialization（初始化设置）面板。

Initialization Methods中选择Hyper Initialization，单击Initialize按钮进行初始化。

 8     计算求解

（1）单击主菜单中Solving→Run Calculation按钮，弹出Run Calculation（运行计算）面板。

在Number of Time Steps中输入500，单击Calculate开始计算。

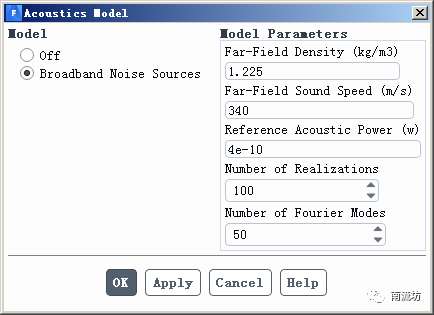

（2）计算完成后，在模型设定面板Models中双击Acoustic按钮，弹出

Acoustic Models对话框，勾选Broadband Noise Sources模型，在Reference Acoustic Power中输入4e-10，Number of Realizations中输入100，单击OK按钮确认。

 9     结果后处理

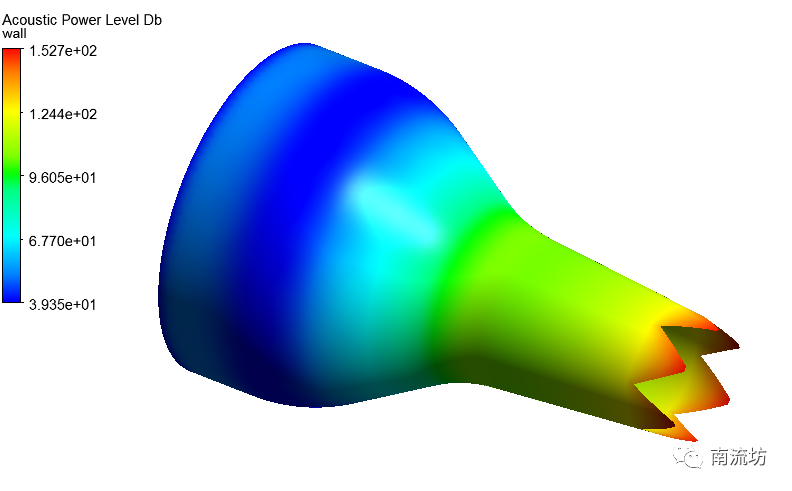

（1）进入CFD-Post界面，显示声场云图。
