FLUENT机翼发动机外流场模拟

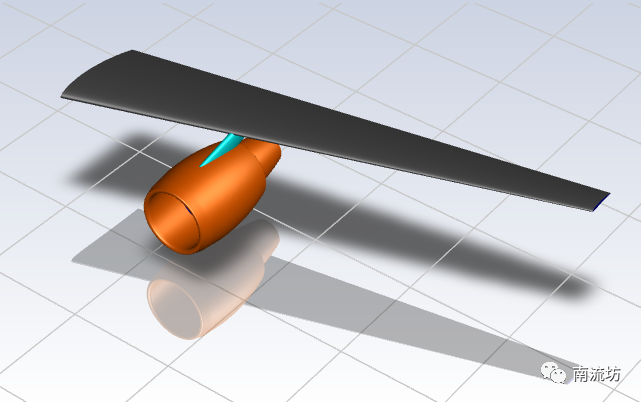

本教程演示了飞机机翼和发动机的外流场模拟。

 1     启动FLUENT并导入网格

（1）在Windows系统下执行“开始”→“所有程序”→ANSYS 2020→Fluid Dynamics→Fluent 2020命令，启动Fluent 2020。

（2）单击主菜单中File→Read→Mesh命令，导入.msh网格文件。

 2     定义模型

（1）单击命令结构树中General按钮，弹出General（总体模型设定）面板，Solver中Time选择Steady。

 3     设置材料

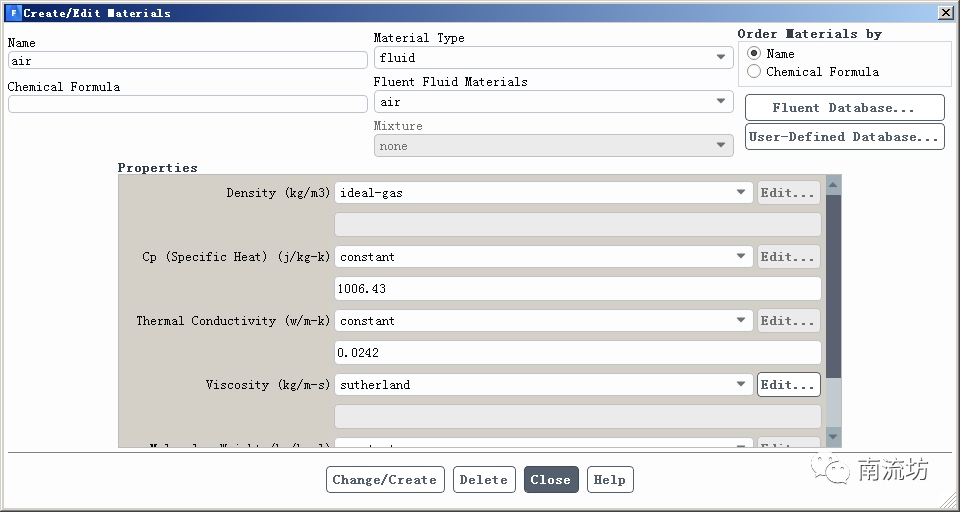

（1）单击主菜单中Setting Up Physics→Materials→Create/Edit，弹出Create/Edit Materials（材料）对话框。将空气的Density修改为ideal-gas，Viscosity选择为sutherland。

 4     设置湍流模型

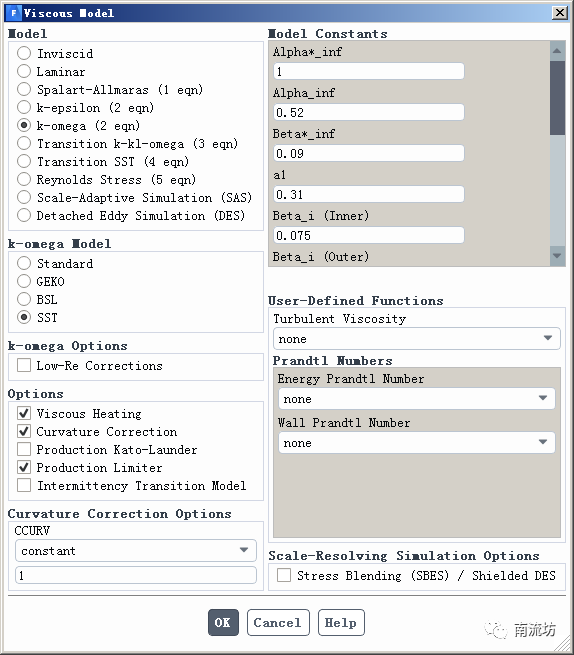

（1）在模型设定面板Models中双击Viscous按钮，弹出Viscous Models对话框，勾选SST k-omega模型，勾选Viscous Heating和Curvature Correction。

 5     设置边界条件

（1）单击主菜单中Physics→Zones→Boundaries按钮启动的边界条件面板。

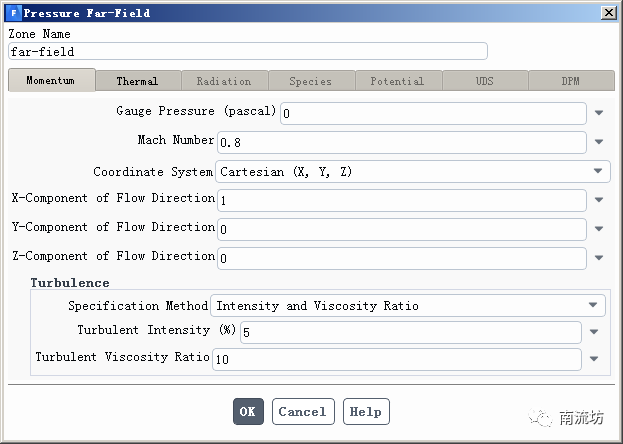

（2）在边界条件面板中，设置far-field的边界类型为Pressure Far-Field，参数如下图所示。

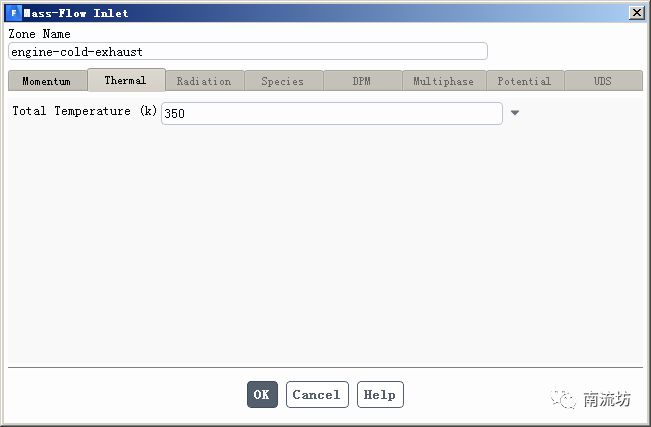

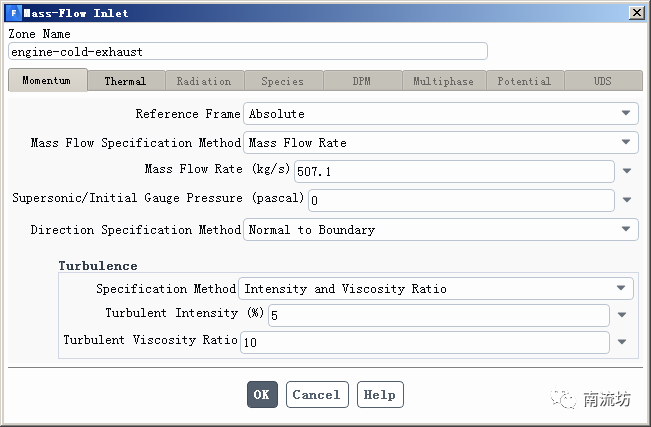

（2）设置engine-cold-exhaust的边界类型为mass-flow-inlet，参数如下图所示。

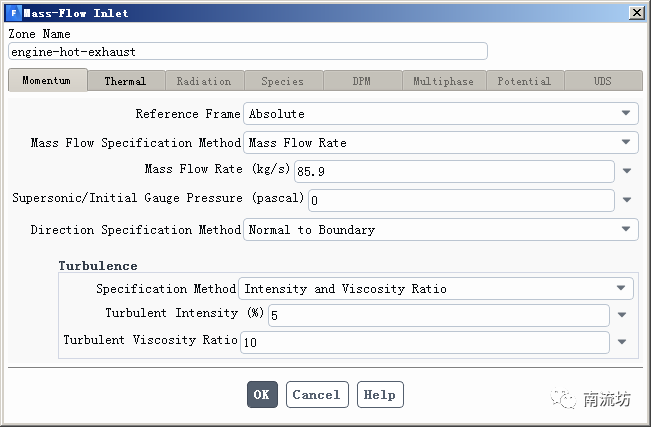

（3）设置engine-hot-exhaust的边界类型为mass-flow-inlet，参数如下图所示。

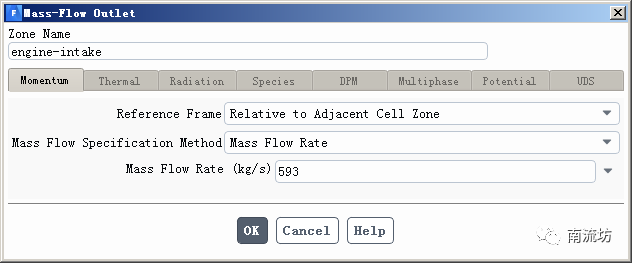

（4）设置engine-intake的边界类型为mass-flow-outlet，参数如下图所示。

 6     初始条件

（1）单击主菜单中Solution→Initialization按钮，弹出Solution Initialization（初始化设置）面板。

Initialization Methods中选择Hyper Initialization，单击Initialize按钮进行初始化。

 7     设置阻力与升力系数监测

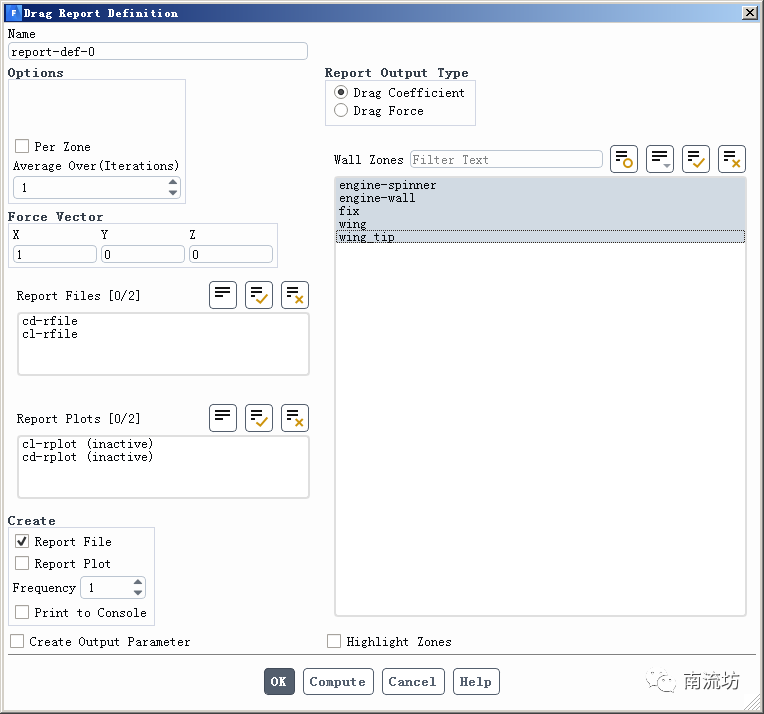

（1）单击主菜单中Solution→Reports→Definitions→New→Force Report→Drag按钮，弹出Drag Report Definition面板，设置拖曳力系数监测。

（2）同步骤（1）设置升力系数。

 8     计算求解

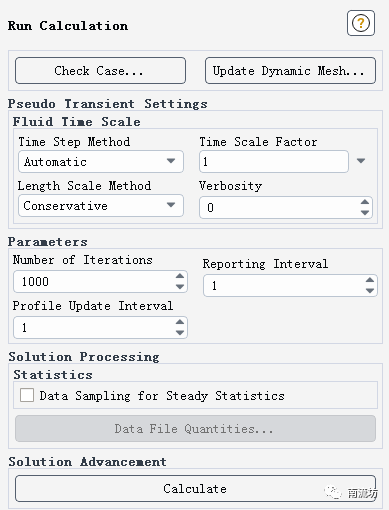

（1）单击主菜单中Solving→Run Calculation按钮，弹出Run Calculation（运行计算）面板。

在Number of Iterations填入1000，单击Calculate开始计算。

 9     结果后处理

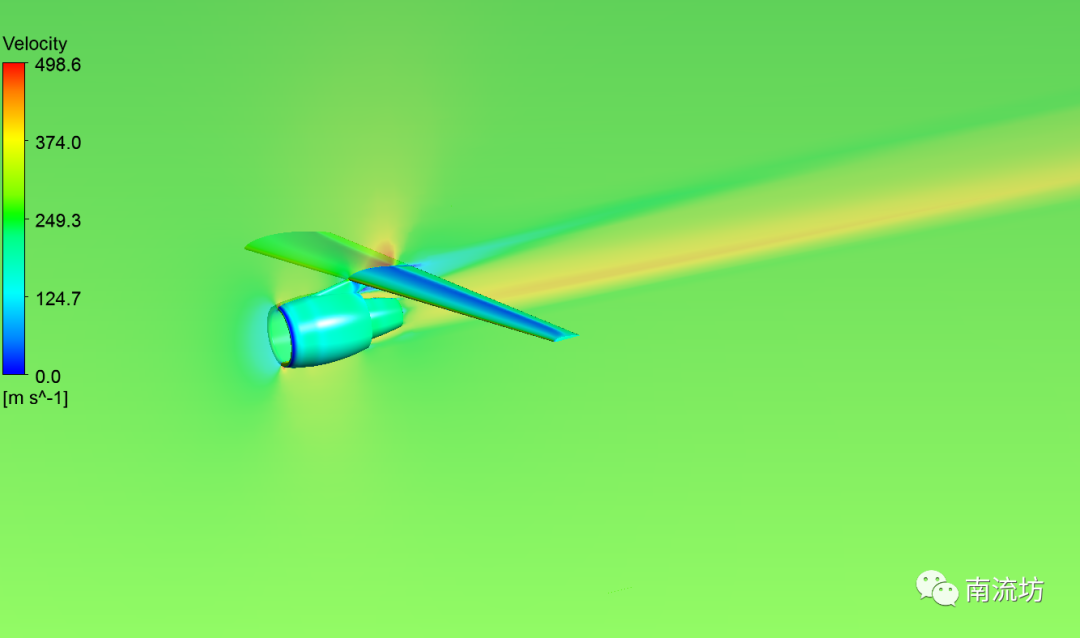

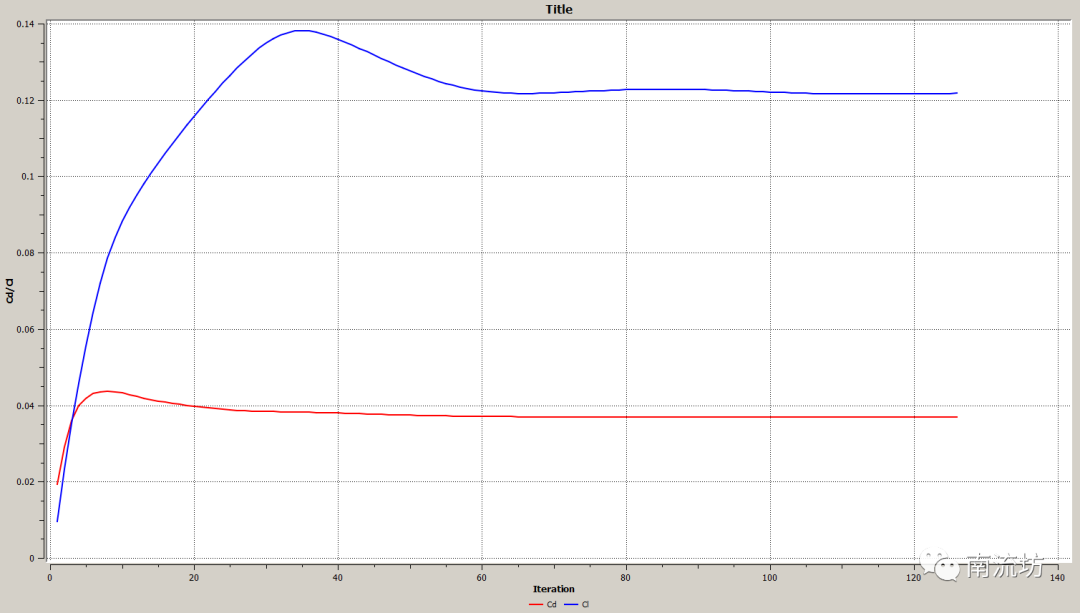

（1）进入CFD-Post界面，显示速度场云图和升力阻力曲线图。
