FLUENT桥梁风载荷模拟

本教程演示了使用大涡模拟湍流模型模拟大风流经桥梁的外流场变化情况。

 1     启动FLUENT并导入网格

（1）在Windows系统下执行“开始”→“所有程序”→ANSYS 2020→Fluid Dynamics→Fluent 2020命令，启动Fluent 2020。

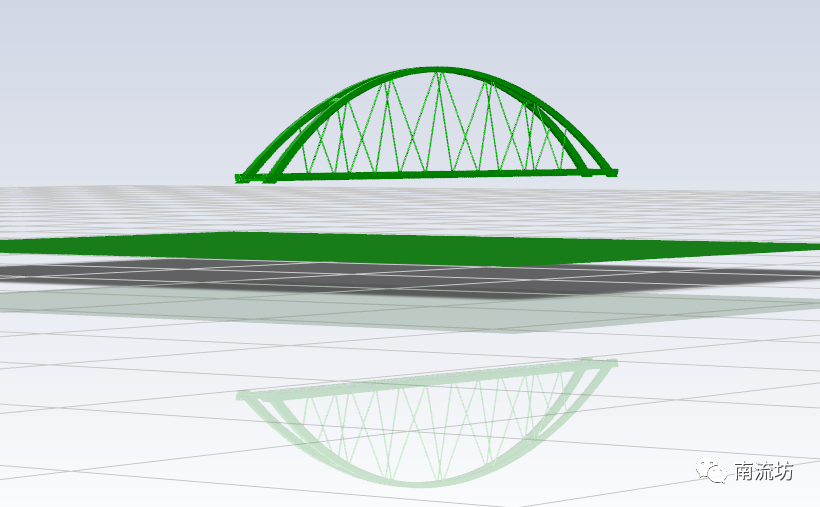

（2）单击主菜单中File→Read→Mesh命令，导入.msh网格文件。

 2     定义模型

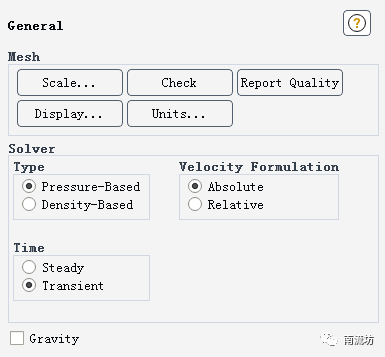

（1）单击命令结构树中General按钮，弹出General（总体模型设定）面板，Solver中Time选择Transient。

 3     设置湍流模型

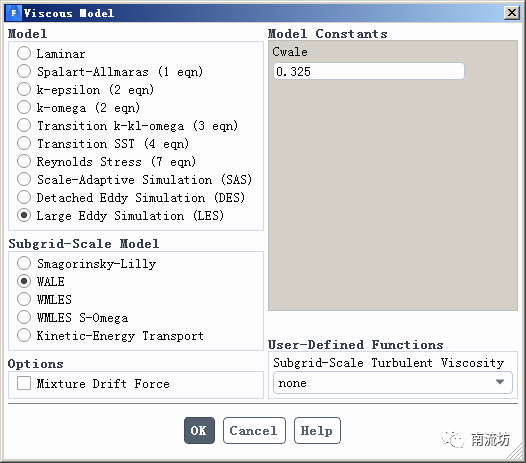

（1）在模型设定面板Models中双击Viscous按钮，弹出Viscous Models对话框，勾选LES模型，单击OK按钮确认。

 4     设置边界条件

（1）单击主菜单中Physics→Zones→Boundaries按钮启动的边界条件面板。

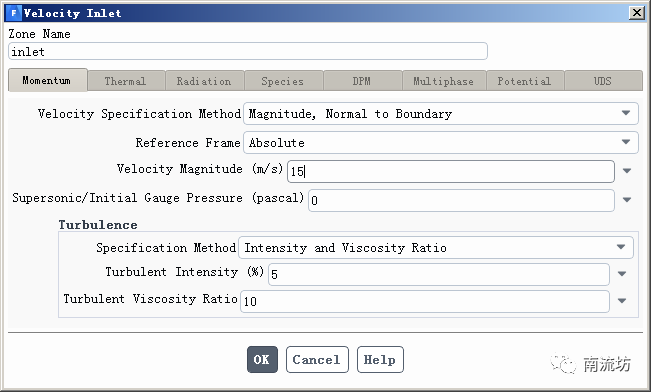

（2）在边界条件面板中，设置inlet，Velocity Magnitude输入15m/s，单击OK按钮确认。

 5     初始条件

（1）单击主菜单中Solving→Initialization按钮，弹出Solution Initialization（初始化设置）面板。

Initialization Methods中选择Hyper Initialization，单击Initialize按钮进行初始化。

 6     计算求解

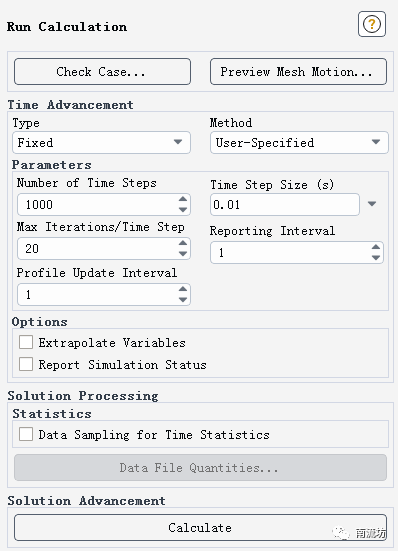

（1）单击主菜单中Solving→Run Calculation按钮，弹出Run Calculation（运行计算）面板。

在Time Step Size中输入0.01，Number of Iterations填入1000，单击Calculate开始计算。

 7     结果后处理
（1）进入CFD-Post界面，在对称面位置显示速度场云图，桥梁表面显示压力分布。
