伽利略、牛顿造质疑？Abaqus的显式求解分析揭秘“最速问题”

2020-05-11 分类：南流坊【精选】 阅读() 评论(0)
一个质点在重力作用下，从一个给定点到不在它垂直下方的另一点，如果不计摩擦力，沿着什么曲线滑下所需时间最短？



相信看到这个问题后，你的脑海里已经在构思各种答案了，先别着急下结论。这个看似简单的问题，曾经可是引发伽利略，牛顿、莱布尼兹、洛比达等人纷纷进行过试验证明的，然而结果却不尽相同。


难道是他们算错了吗？今天这个实验会帮你解开谜底。或许看完这个小实验，你也可以去挑战这些曾在各个行业叱咤风云的大咖们了。



追根溯源，这个问题从首次被提出距今已有近400年的历史。


1630年，意大利科学家伽利略提出一个分析学的基本问题——“一个质点在重力作用下，从一个给定点到不在它垂直下方的另一点，如果不计摩擦力，问沿着什么曲线滑下所需时间最短。”他说这曲线是圆，可是这是一个错误的答案。


当然，也有另外一种说法，说17世纪瑞典涌现出了一个伯努利学霸家族，其中的两兄弟：雅各布和约翰，分别提出了悬链线问题——两端固定的绳子（或链条）由于重力而自由下垂形成的曲线到底是什么形状和最速曲线问题——小球从一个给定点到不在他垂直下方的另外一点，如果不计摩擦力，问沿什么曲线滑下所需时间最短。

随后，围绕这个问题科学家们展开了轰轰烈烈的证明活动，牛顿、莱布尼兹、洛比达等传说中的大牛都加入进来了。当然，就这个问题而言，是难不住这些大牛的，但由于各自的研究领域不同，给出的解法也不尽相同。百度百科上给出的解法是这样：
设 O, A是高度不同，且不在同一铅垂线上的两定点，如果不计摩擦和空气阻力，一质点 m在重力作用下从 O点沿一曲线降落至 。A(p,q) A点，问曲线呈何种形状时，质点降落的时间最短。
中间的计算过程无比复杂，还牵涉到泛函，我就不说了（其实是我自己搞不清楚…），反正最后的结果是这样的：
这是个什么曲线哩，这条最速降线就是一条摆线，也叫旋轮线。旋轮线与1673年荷兰科学家惠更斯讨论的摆线相同。因为钟表摆锤作一次完全摆动所用的时间相等，所以摆线（旋轮线）又称等时曲线。
我们尝试用abaqus的显式动力学来再现这个有趣的试验。无疑，使用上面的方程可以画出来最速曲线。但是对于数学功底偏弱的我来说，这个工作还是有点难了，不过我们既然知道这条曲线是旋轮线，那我们就可以从另外一个思路来解决了。

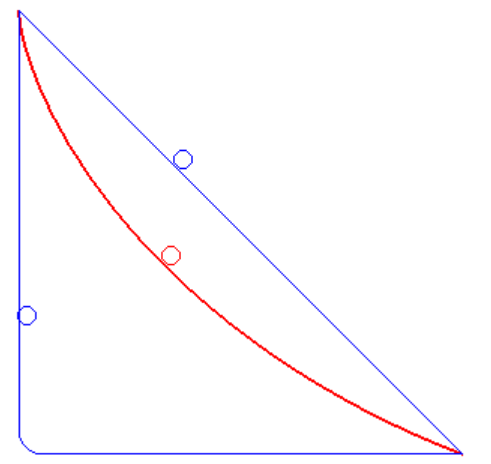

我们利用abaqus建了一个滚动的模型，定义轮的平移距离为圆周长，旋转的角度为360度，提取圆周一点绘制位移曲线，就可到了最速曲线。相关动图如下：
有了这个就方便了，我们已经知道最速曲线，接下来就是怎么把这个曲线转换成模型。为了曲线描绘的尽可能准确，所以这么一个曲线我分了180份，我们只研究一半，也就是90份。把这90个点来绘制图，也是个比较宏大的工作量。还好，我们有python工具。

1. s1=mdb.models['Model-2'].ConstrainedSketch

(name='__profile__',

2. sheetSize=200.0)

3. g, v, d, c = s1.geometry, s1.vertices, s1.dimensions, s1.constraints

4. s1.setPrimaryObject(option=STANDALONE)

5. s1.Line(point1=(-5,2), point2=(0,2))

6. s1.Line(point1=(0,2), point2=(0,0))

7. …..

8. p = mdb.models['Model-2'].Part(name='Part-1', dimensionality=TWO_D_PLANAR,

9. type=DEFORMABLE_BODY)

10. p = mdb.models['Model-2'].parts['Part-1']

11. p.BaseShell(sketch=s1)

12. s1.unsetPrimaryObject()

13. p = mdb.models['Model-2'].parts['Part-1']

14. session.viewports['Viewport:1'].setValues(displaye

dObject=p)

15. del mdb.models['Model-2'].sketches['__profile__']


利用python工具，将xydate中的数据导入excel，数据处理后，复制到python中，然后用python完成零部件的建立。

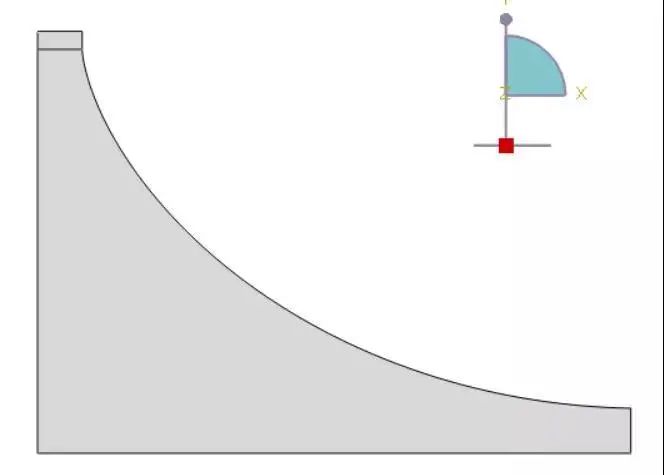

我们再给他加个球，加个重力，加个接触，加个约束，就完事了。注意，接触建立的时候我们需要考虑无摩擦。为了进行对比研究。我们又增加了两个工况，一个是完全斜面，一个是更大的曲面。模型图分布如下：

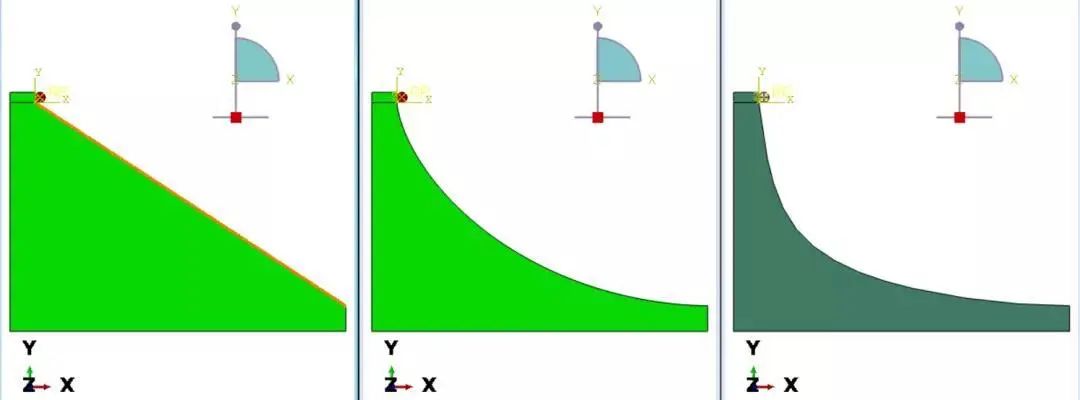

（从左到右分布是：斜面，最速曲线，对比曲线）

  激动人心的时刻到来

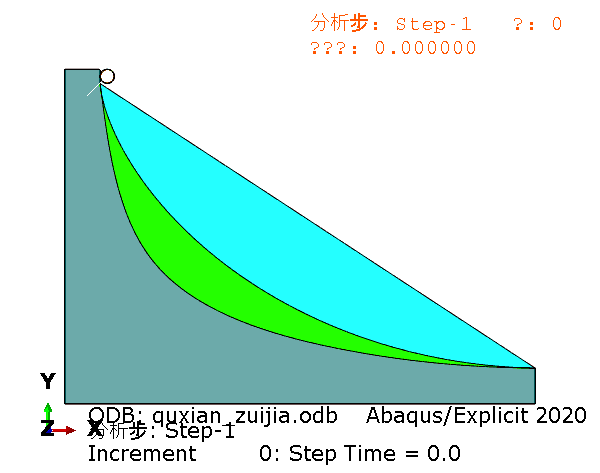

5，4，3，2，1，出发！

果然不负众望，最速曲线上的小球最先到达终点，赢得了本场的胜利。

其实，最速降线无论在数学上还是物理上都进行过严格的证明, 对工程来说, 其物理原理为在同一高度滚下的两个球, 两球下滚的原因都是受重力分力的作用, 沿直线下滚的球, 下滑的加速度保持不变, 速度稳定地增加。沿着旋轮线下滑时, 开始的一段的坡度非常大, 使得下滑的球在非常短的时间内取得的下滑速度非常大。
虽然, 在下滑的后半阶段, 坡度逐渐变小、速度增加变缓, 但此时的下滑速度已经变得很大。所以, 沿着旋轮线下滑在整个下滑阶段的平均速度很大。即使旋轮线的长度比直线的长度大, 沿着旋轮线下滑的时间也比直线短。
曾经困扰伽利略，牛顿、莱布尼兹、洛比达等大咖们的问题，现在只需要你利用Abaqus的显式求解分析，模拟最速曲线的的整个流程，分分钟帮你求解出答案。
