FLUENT地摊小货车微环境模拟

本教程演示了太阳热辐射过程模拟。

 1     启动FLUENT并导入网格

（1）在Windows系统下执行“开始”→“所有程序”→ANSYS 2020→Fluid Dynamics→Fluent 2020命令，启动Fluent 2020。

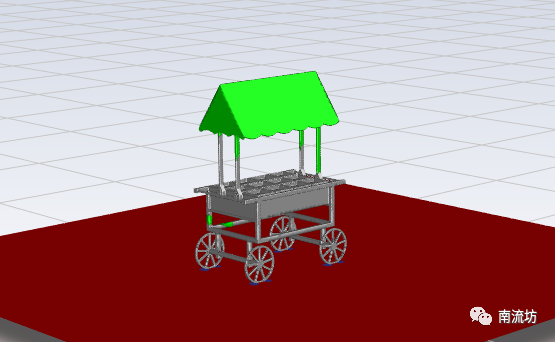

（2）单击主菜单中File→Read→Mesh命令，导入.msh网格文件。

 2     定义模型

（1）双击A4栏Setup项，打开Fluent Launcher对话框，单击OK按钮进入FLUENT界面。

（2）单击命令结构树中General按钮，弹出General（总体模型设定）面板，Solver中Time选择Steady。勾选Gravity，在Y中填入-9.81m/s2。

 3     设置材料

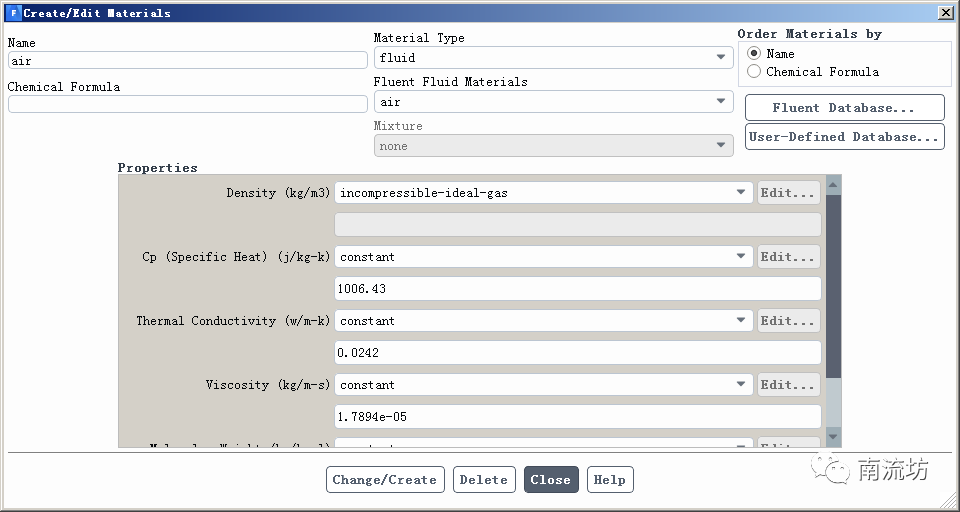

（1）单击主菜单中Setting Up Physics→Materials→Create/Edit，弹出Create/Edit Materials（材料）对话框。将air的密度设为Incompressible idea gas。

 4     设置热辐射模型

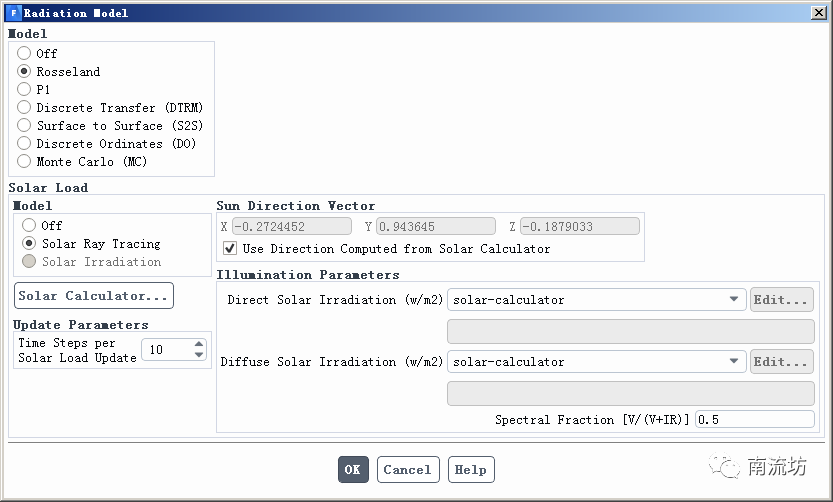

（1）在模型设定面板Models中双击Radiation按钮，弹出

Radiation Models对话框，勾选Rosseland，Solar Load Model选择Solar Ray Tracing。

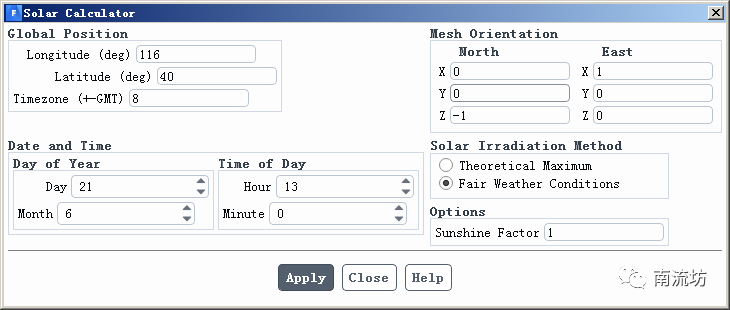

单击Solar Calculation按钮，弹出Solar Calculation对话框，输入所在地时区、经纬度、时间和模型所处的方位信息。

 5     设置湍流模型

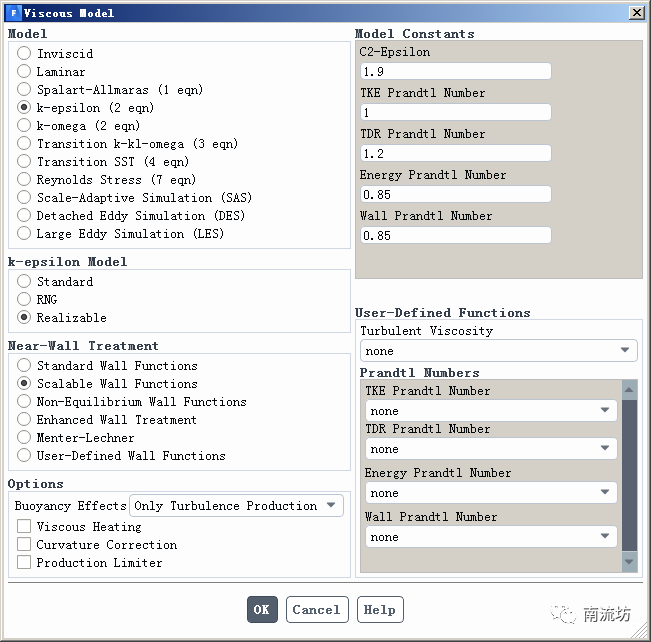

（1）在模型设定面板Models中双击Viscous按钮，弹出Viscous Models对话框，勾选k-epsilon模型。

 6     设置边界条件

（1）单击主菜单中Physics→Zones→Boundaries按钮启动的边界条件面板。

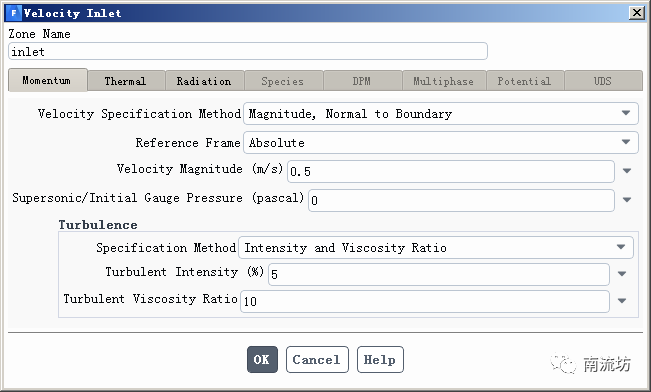

（2）在边界条件面板中，设置inlet，Velocity Magnitude输入0.5m/s，单击OK按钮确认。

 7     初始条件

（1）单击主菜单中Solving→Initialization按钮，弹出Solution Initialization（初始化设置）面板。

Initialization Methods中选择Standard Initialization，单击Initialize按钮进行初始化。

 8     计算求解

（1）单击主菜单中Solving→Run Calculation按钮，弹出Run Calculation（运行计算）面板。

在Number of Iterations中输入1000，单击Calculate开始计算。

 9     结果后处理

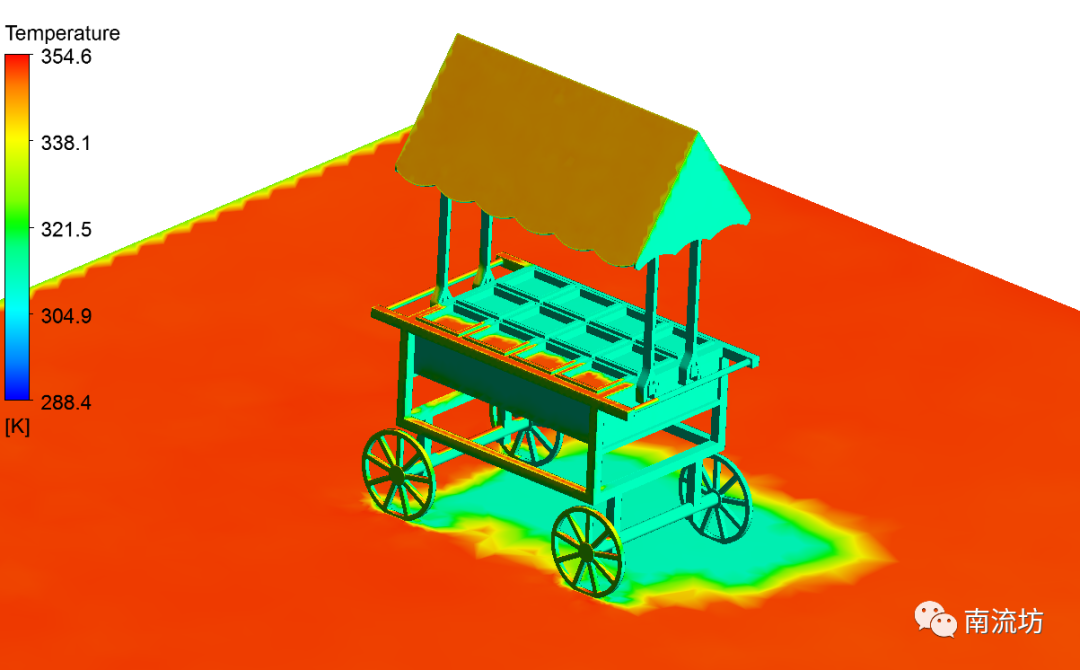

（1）进入CFD-Post界面，显示温度场云图。
