今天要体验的“云格物”是一个CAE云计算平台。

其实国内CAE云计算平台已经有了不少，像蓝威的EasyCAE云计算平台就推出很久了，之前体验过几次，遗憾的是一次都没有体验成功，估计是鄙人智商不够，反正怎么操作就是不给计算，后来不了了之。不过看他们网站提供的价格，还是比较便宜(300块钱一个月，每个月3000核小时)。

不扯远了，我们今天要体验的是“云格物”。这个网站是新弄出来不久的，官方网址www.yungewu.com。进去后可以申请试用。

我这里已经申请好了试用用户名和密码，现在直接登录进去。

选择应用

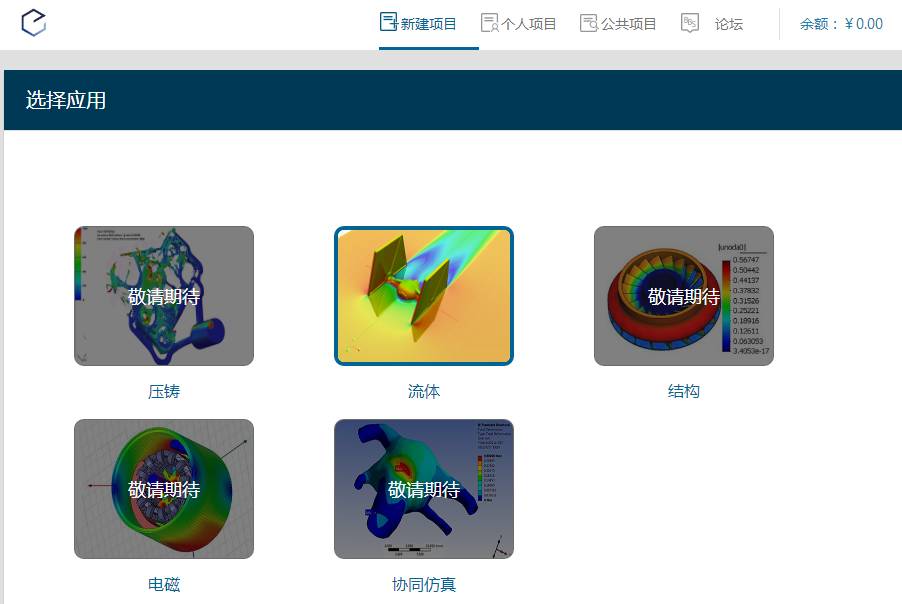

登录后进入项目新建页面。如下图所示。


目前只有流体是开放的，看网页上的图标，他们估计后期还要做结构、电磁、耦合之类的。不过我不清楚他们把压铸摆在这里是几个意思。个人认为压铸应该是专业模块，所用的也不过是流体和结构。所以感觉应用分类有点乱。

既然只有流体，那就去看看流体吧。

流体软件

点开流体按钮进入流体模块。

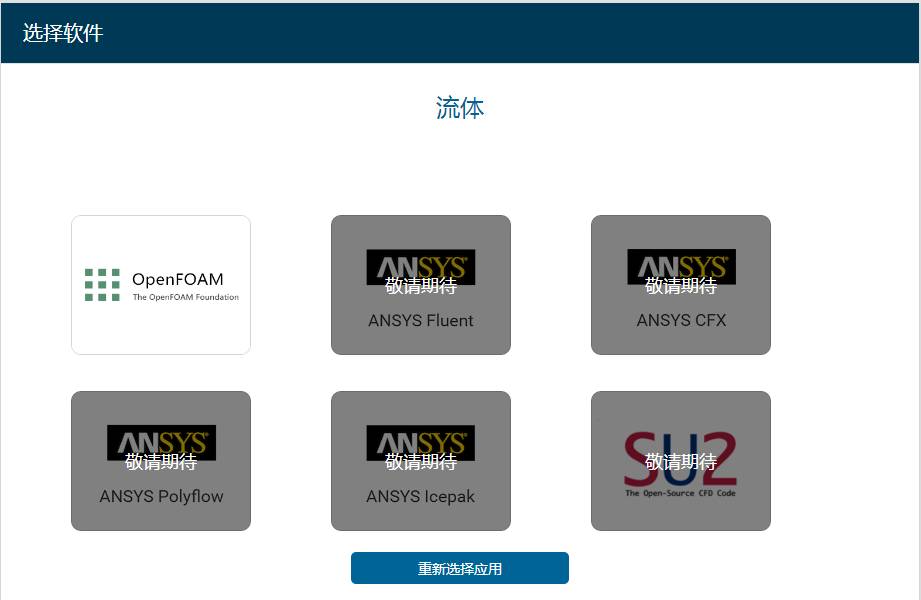

目前流体模块只开放了OpenFOAM，不过从网页上看，他们还打算加入ANSYS系的CFD软件以及开源的SU2。开源SU2也就罢了，毕竟是开源。不过加入ANSYS系CFD软件的话，不知道价格会怎么样，毕竟买个版权就得几百万。如果后期真的加入ANSYS系CFD软件，而价格与蓝威持平的话，那竞争力可就大了，目前蓝威全部用的开源软件。

好嘛，既然只有OpenFoam是开的，那就进去OpenFOAM逛逛。

几何模型

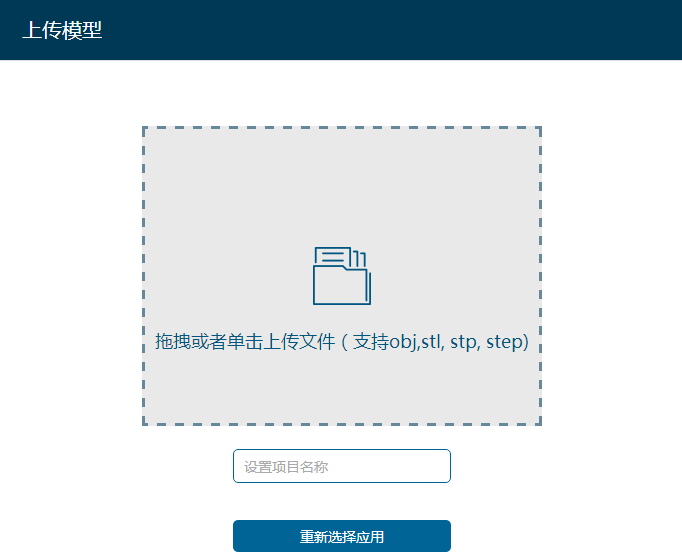

点开OpenFOAM后，进入到模型上传页面。如下图所示，支持一些通用几何格式，如obj,stl ,stp以及step。

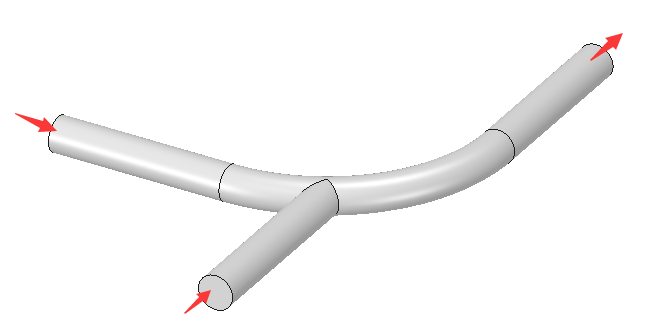

我们来创建一个最简单的几何。

保存成stl格式。上传几何文件并给项目命名。点击下一步。

创建网格

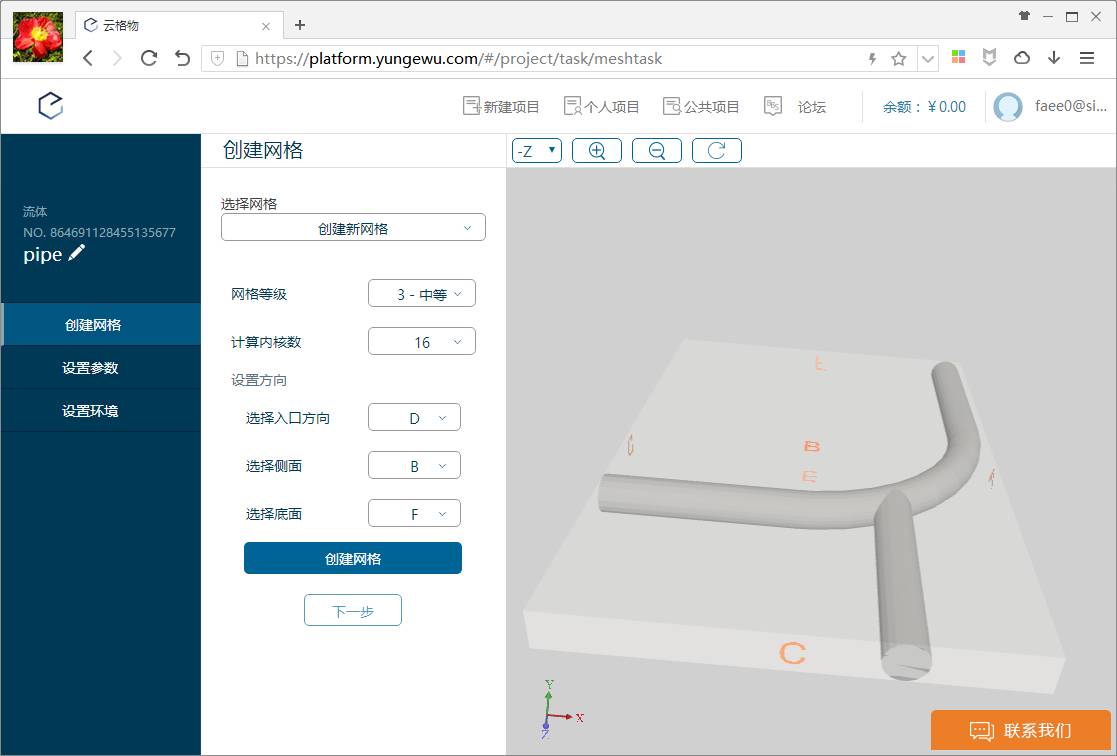

进入到创建网格界面。

这里将导入的模型放到一个box里头，并标记了ABCDEF面，然后让指定入口、侧面和底面。然而这里我没看懂，我这几何有两个入口，存在两个入口方向，你让我选哪个？难道只能计算外流场？好嘛，我当外流场算。

在这里可以设置网格等级以及内核数。我先用中等级别的网格，然后选择最多的网格核心数量16来创建网格。

可是外流场计算域的大小在哪里设置呢？图中给出的计算域可是完全包裹几何体的，如果计算外流场，这显然是不合适的。

不管了，随便选一个。点创建网格。

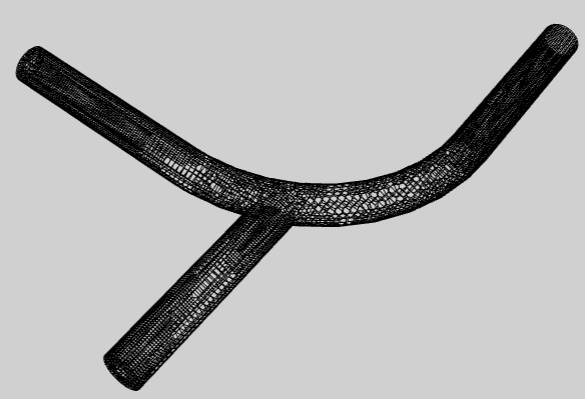

网格生成完毕后，可以查看网格并修改网格文件名称。

点击下一步。

设置参数

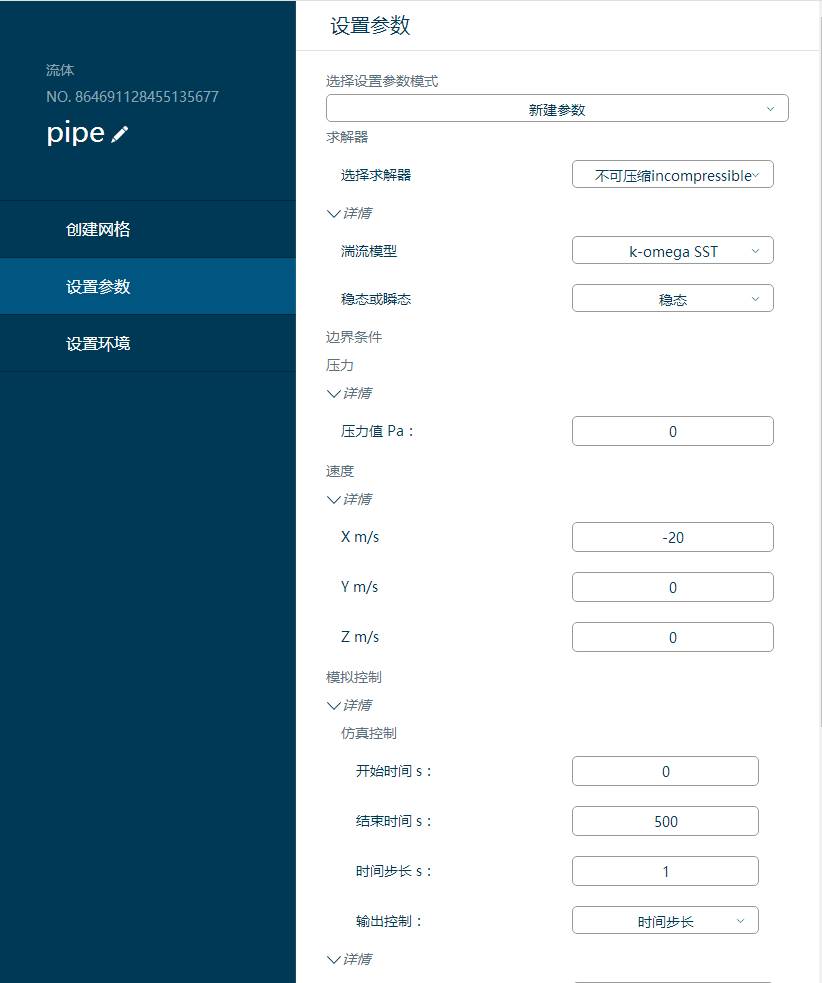

在这里可以选择求解器类型、湍流模型、入口速度和出口压力等条件参数，还可以设置输出参数等。简单起见，选择不可压缩流动和稳态计算，湍流模型采用SST k-omega模型，入口速度采用20m/s。如下图所示。

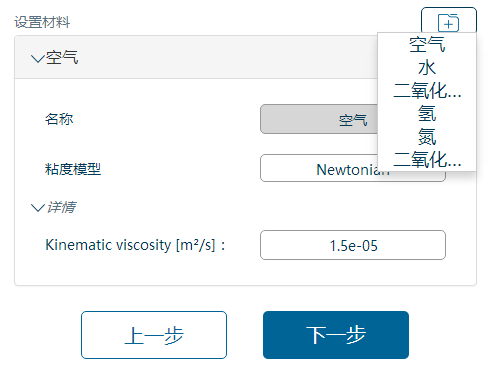

 集成了少量的材料(空气、水、二氧化？、氢、氮、二氧化？)，额，这界面做的不好，字显示不齐全，而且还不让往旁边拽。点选了才知道一个是二氧化碳，一个是二氧化硫。但是你给我一个氢和氮是什么意思呢？是氢气还是氢原子？氮气还是氮原子？感觉不怎么专业。

就用默认值吧，看看后面还有什么。选择下一步。

开始仿真

进入到仿真界面。

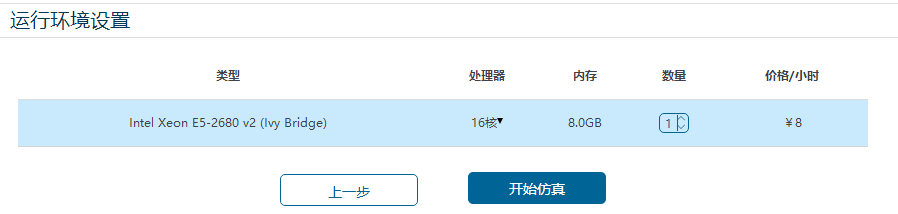

前面设置CPU数量的时候，最多只能选择16核心。看价格是8块钱一个小时。也就是16核小时是8块钱。不知道这是收费后的价格还是随便显示的价格？如果后面按这个价格收费的话，那和蓝威比起来就有点贵了。不过现在是测试阶段，点击开始仿真还是能够进入计算，没说要收钱。

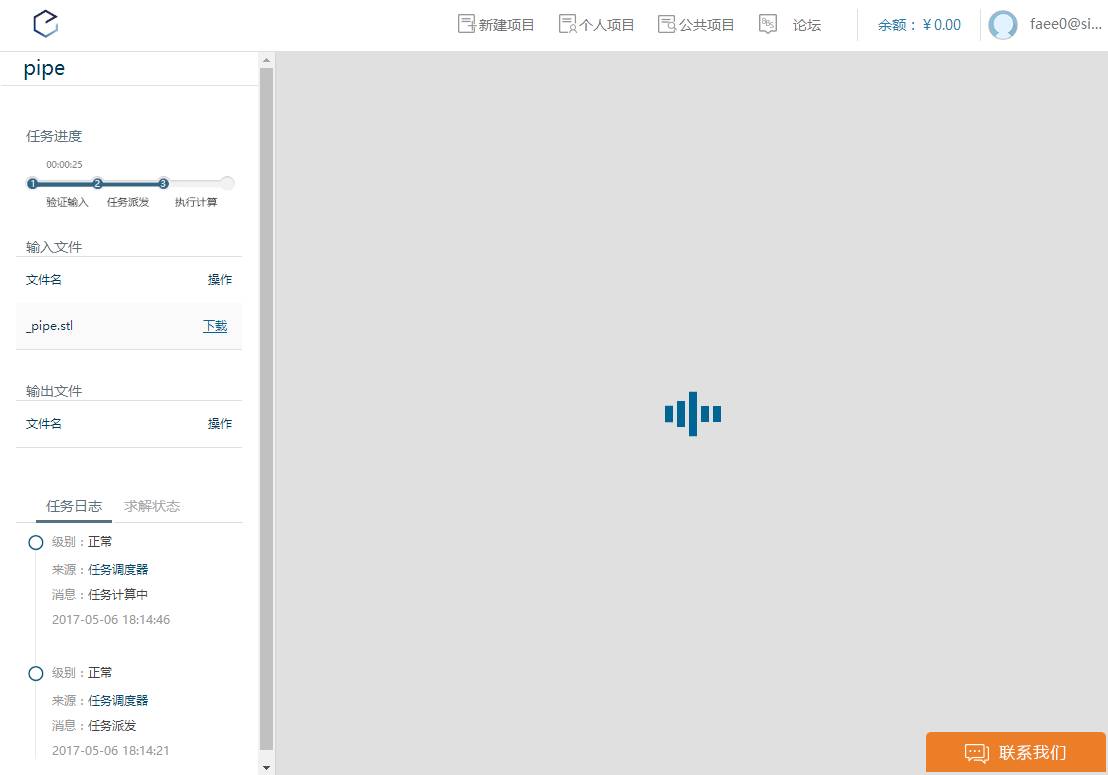

下图显示的是正常计算的界面。

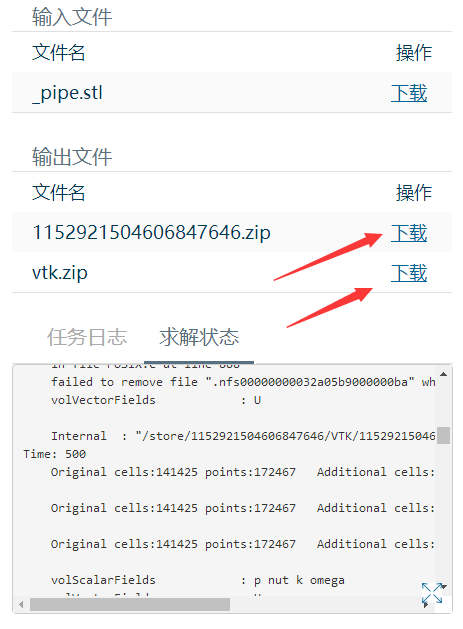

可以点击左侧的求解状态标签页查看。不过这按钮隐藏得有点深，干嘛不把求解状态放到右侧那一片空白区域呢？俺们用软件的人希望看的是残差曲线和求解状态，而不是一个转来转去的图标。

后处理

还好，我们的模型很简单，等几分钟就算完了。来看看后处理。

后处理功能比较简陋，不过网站提供了后处理文件下载链接，可以将计算文件下来到本地用专业后处理软件进行处理。

不过如果计算的问题规模很大，导致计算结果文件非常大的话，下载可能会有大问题。有一次我计算后结果文件达到1.7T，这么大的数据，我不知道如果下载的话需要多久。

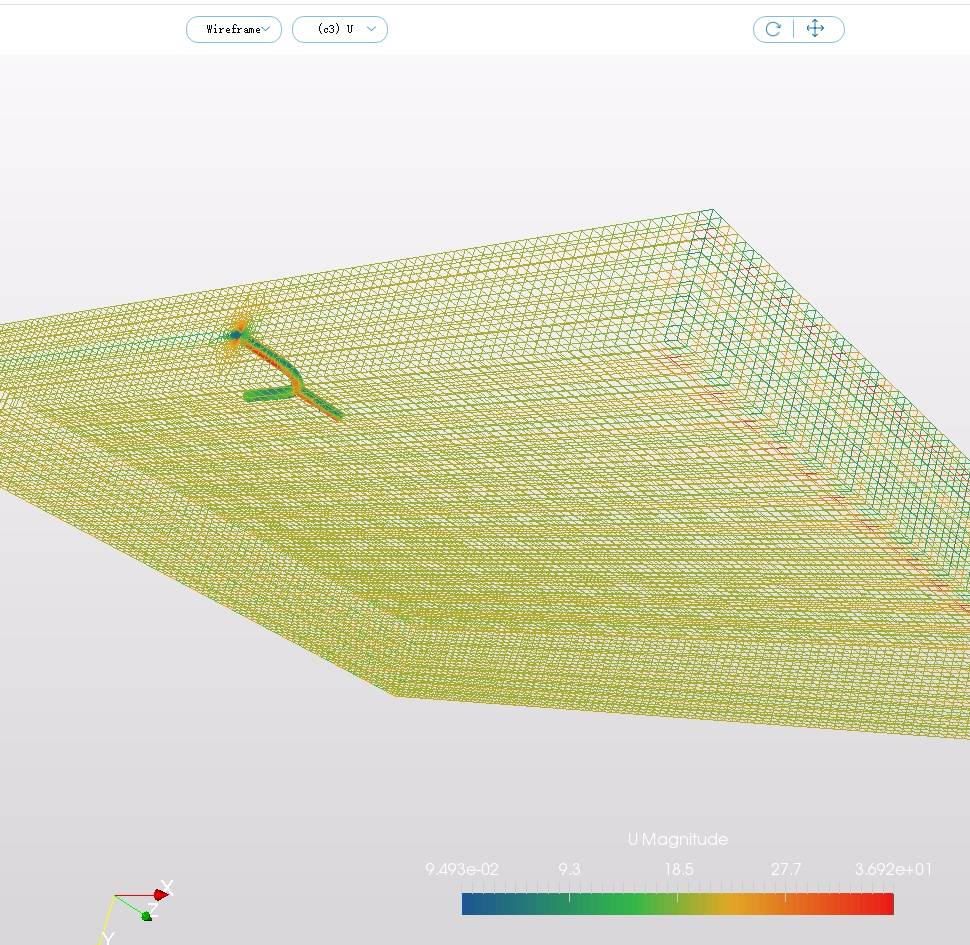

网站提供了简单的查看物理量选项。

后处理体验不算很好。几个方面：

• 模型操作不流畅，有卡顿。当然这几乎是所有云操作的通病。

• 这计算域是怎么来的，大小怎么确定的，怎么突然就冒出个这么大的区域来呢，感觉有点儿诡异。不受控制啊。

• legend。灰白色背景居然用白色的字，看不清有没有。直接用黑色的字不好么。

计算结果就不去评价了，毕竟只是体验。

总结

选了个简单的模型，体验了一下，个人感受做个小总结:

• 网站主页做得很漂亮。

• 测试了各种几何导入格式，stp导入出错，stl能正常导入。我用的是SCDM创建的几何，不知道问题是出在几何上还是出在导入程序上。

• 从操作界面来看，貌似只能计算外流场。(我不是很确定，毕竟第一次操作)。

• 参数设置界面亟待改进。

• 后处理功能有待改进。

以上只是个人体验的结果，当然存在个人对软件操作的不熟悉，做出错误的判断，还望官方人士不要打我。不过说真心的，单就流体仿真方面需要改进的地方还有很多。

各位亲们如果有兴趣的话也可以去体验一番，目前好像是在测试，不要钱的，哈哈。
