FLUENT高尔夫球飞行模拟

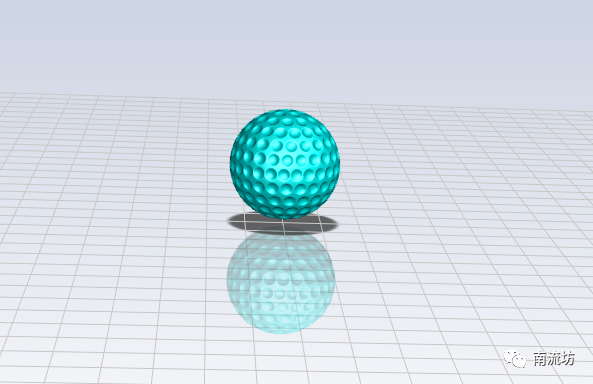

本教程演示了高尔夫球飞行外流场模拟情况。

 1     启动FLUENT并导入网格

（1）在Windows系统下执行“开始”→“所有程序”→ANSYS 2020→Fluid Dynamics→Fluent 2020命令，启动Fluent 2020。

（2）单击主菜单中File→Read→Mesh命令，导入.msh网格文件。

 2     定义模型

（1）单击命令结构树中General按钮，弹出General（总体模型设定）面板，Solver中Time选择Transient。

 3     设置湍流模型

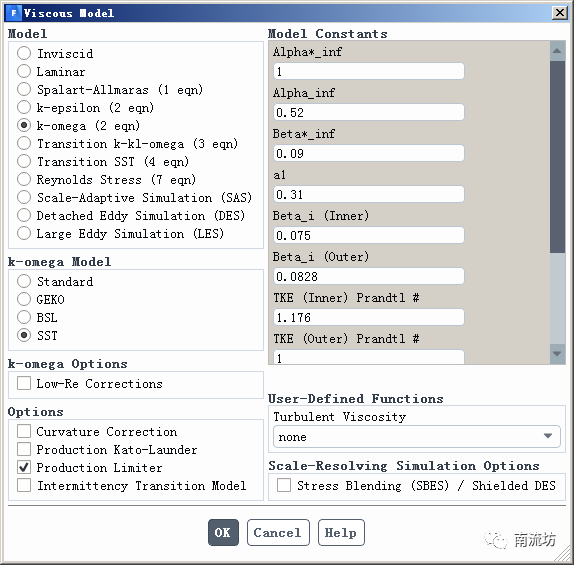

（1）在模型设定面板Models中双击Viscous按钮，弹出Viscous Models对话框，勾选SST k-omega模型，单击OK按钮确认。

 4     设置边界条件

（1）单击主菜单中Physics→Zones→Boundaries按钮启动的边界条件面板。

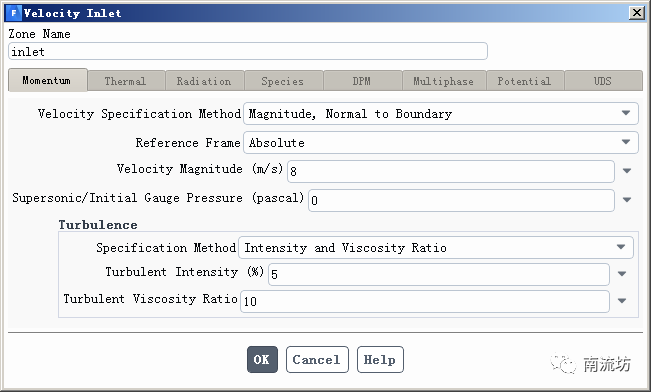

（2）在边界条件面板中，设置inlet，Velocity Magnitude输入8m/s，单击OK按钮确认。

 5     初始条件

（1）单击主菜单中Solving→Initialization按钮，弹出Solution Initialization（初始化设置）面板。

Initialization Methods中选择Hyper Initialization，单击Initialize按钮进行初始化。

 6     计算求解

（1）单击主菜单中Solving→Run Calculation按钮，弹出Run Calculation（运行计算）面板。

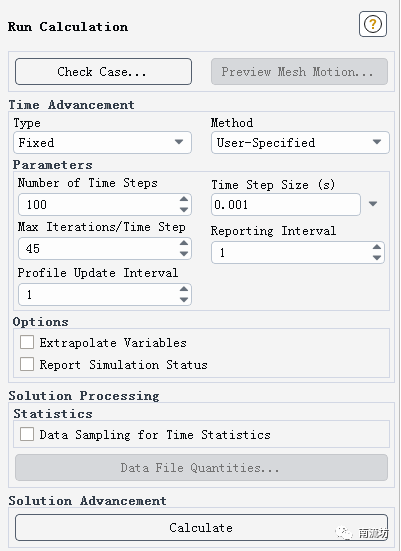

在Time Step Size中输入0.001，在Number of Time Steps中输入100，单击Calculate开始计算。

 7     结果后处理
（1）进入CFD-Post界面，显示速度场云图。
