FLUENT后视镜气动噪声模拟

内容纲要

本教程演示了后视镜气动噪声的模拟情况。

 1     启动FLUENT并导入网格

(1)在Windows系统下执行“开始”→“所有程序”→ANSYS 2020→Fluid DynamicsFluent 2020命令,启动Fluent 2020。

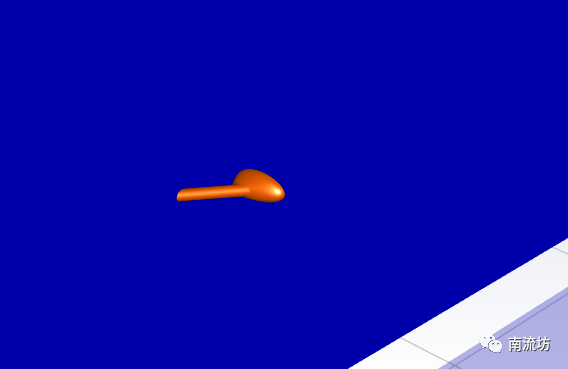

(2)单击主菜单中File→ReadMesh命令,导入.msh网格文件。

 2     定义模型

(1)单击命令结构树中General按钮,弹出General(总体模型设定)面板,在Solver中Time选择Transient,进行瞬态计算。

 3     设置湍流模型

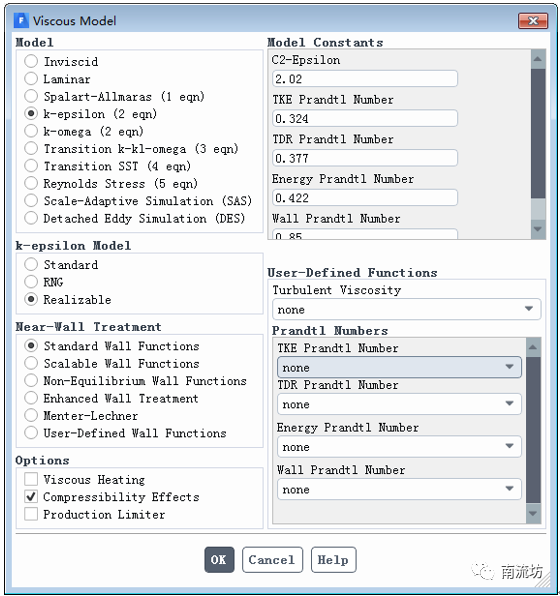

(1)在模型设定面板Models中双击Viscous按钮,弹出Viscous Models对话框,在Model中选择k-epsilon(2 eqn),在k-epsilon Model中选择Realizable,单击OK按钮确认。

 4     设置噪声模型

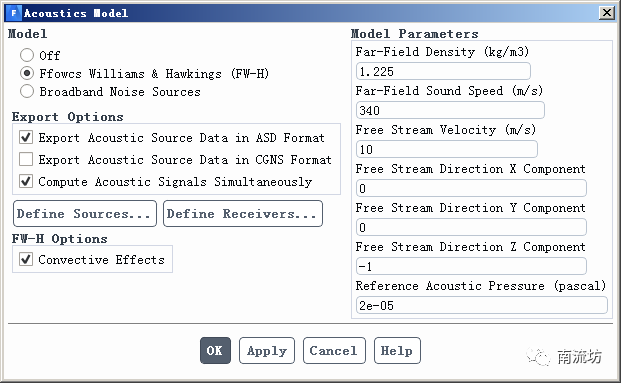

(1)在模型设定面板Models中双击Acoustics按钮,弹出Acoustics Model(噪声模型)对话框,在Model中选择Ffowcs Williams & Hawkings(FW-H),在Export Options中勾选Export Acoustic Source Data in ASD Format和Compute Acoustic Signals Simultaneously。

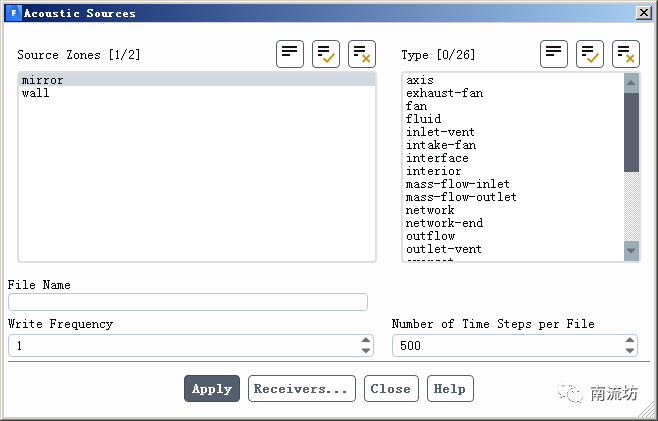

(2)单击Define Sources按钮,弹出Acoustic Sources对话框,在Source Zones选择mirror。

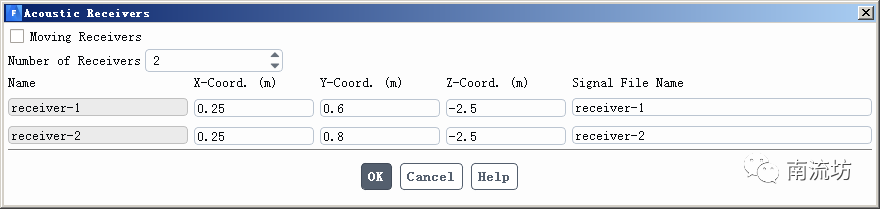

(3)单击Define Receivers按钮,弹出Acoustic Receivers对话框,定义两个监测点位置。

 5     设置边界条件

(1)单击主菜单中Physics→Zones→Boundaries按钮启动的边界条件面板。

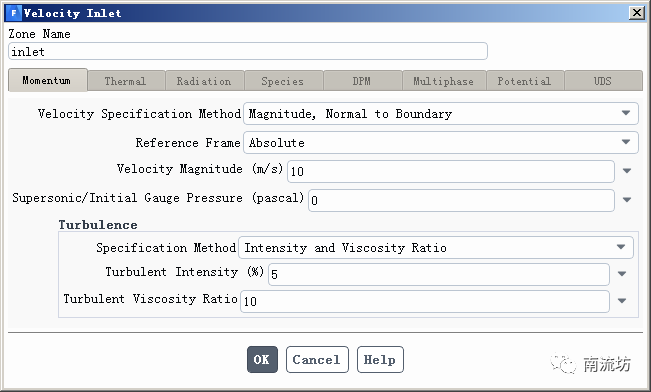

(2)在边界条件面板中,双击inlet,弹出边界条件设置对话框。在Velocity Magnitude填入10,单击OK按钮确认退出。

 6     初始条件

单击主菜单中Solving→Initialization按钮,弹出Solution Initialization(初始化设置)面板。

Initialization Methods中选择Hybrid Initialization,单击Initialize按钮进行初始化。

 7     计算求解

(1)单击主菜单中Solution→Run Calculation按钮,弹出Run Calculation(运行计算)面板。

在Time Step Size中输入0.001,在Number of Time Steps中输入1000,单击Calculate开始计算。

 8     结果后处理

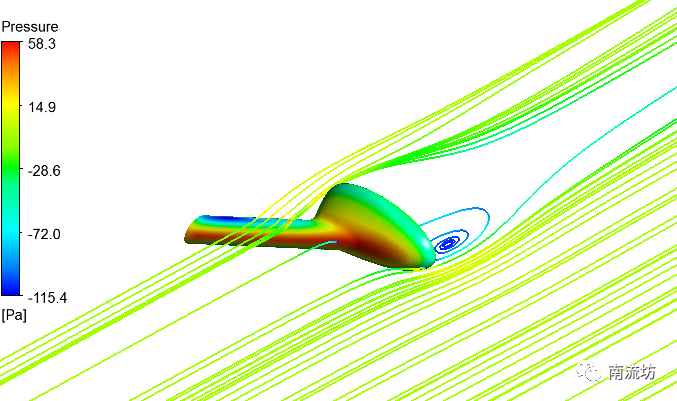

(1)进入CFD-Post界面,显示压力场云图。

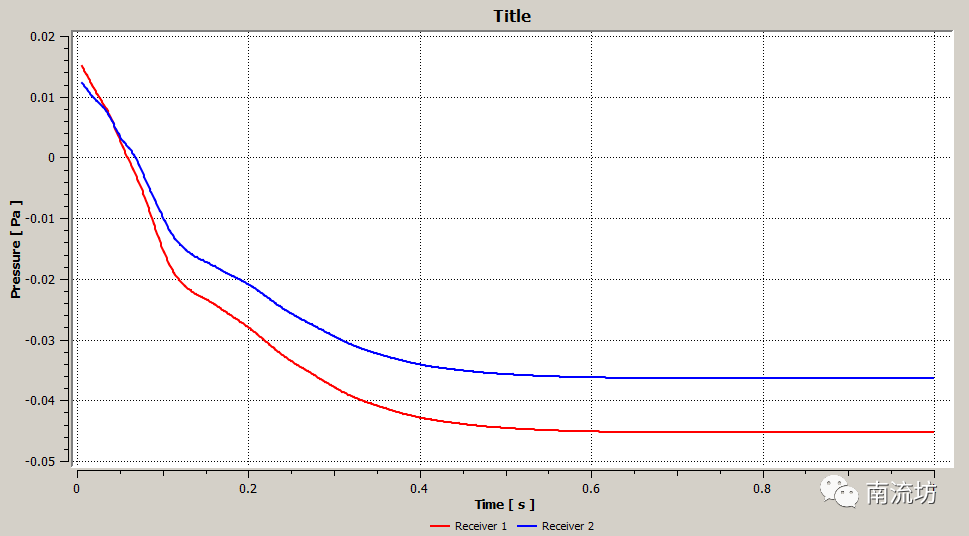

(2)显示监测点声压随时间变化曲线图。

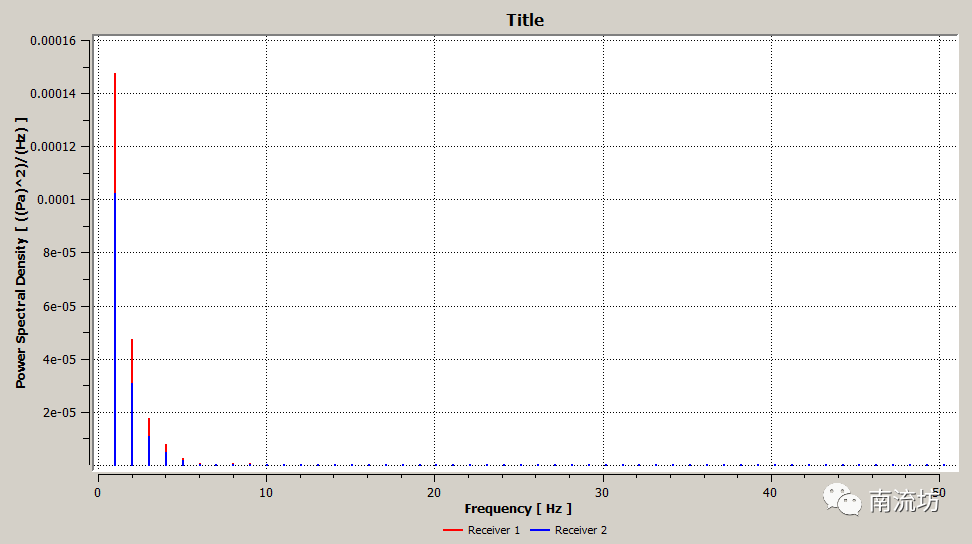

(3)通过傅里叶变化显示功率谱密度分布图。


  以往案例汇总


几何和网格文件下载地址:
