FLUENT流化床模拟

本教程演示了流化床的模拟过程。

 1     启动FLUENT并导入网格

（1）在Windows系统下执行“开始”→“所有程序”→ANSYS 2020→Fluid Dynamics→Fluent 2020命令，启动Fluent 2020。

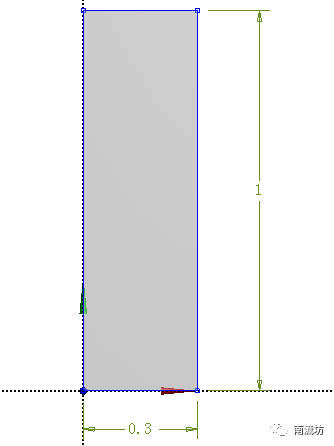

（2）单击主菜单中File→Read→Mesh命令，导入.msh网格文件。

 2     定义模型

（1）单击命令结构树中General按钮，弹出General（总体模型设定）面板，在Solver中Time选择Transient，进行瞬态计算，勾选Gravity，在Y中填入-9.81m/s2。

 3     设置湍流模型

在模型设定面板Models中双击Viscous按钮，弹出Viscous Models对话框，在Model中选择Laminar，单击OK按钮确认。

 4     设置材料

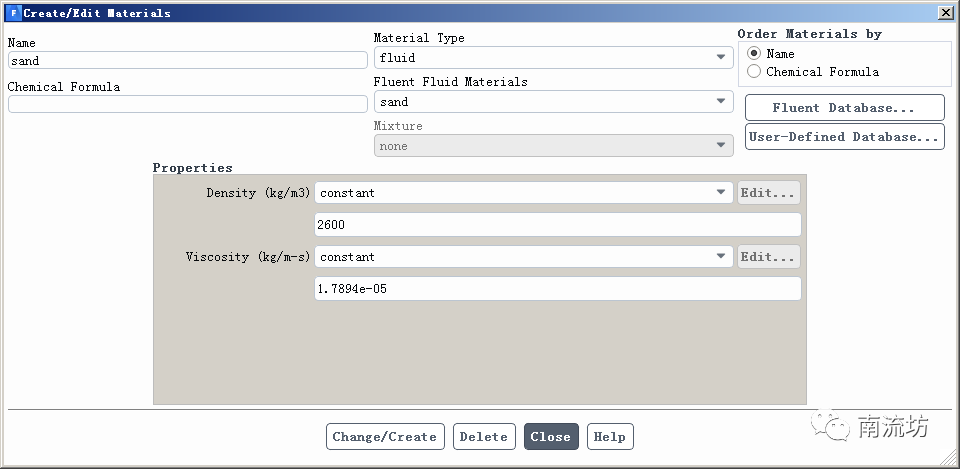

单击主菜单中Setting Up Physics→Materials→Create/Edit，弹出Create/Edit Materials（材料）对话框。设置新材料sand。

 5     设置多相流模型

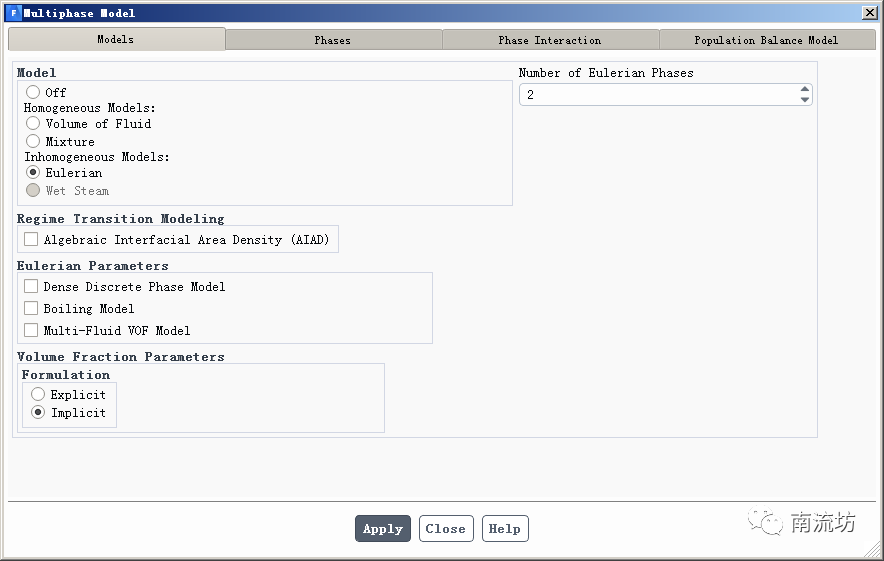

（1）在模型设定面板Models中双击Multiphase按钮，弹出Multiphase Model（多相流模型）对话框，选择Eulerian。

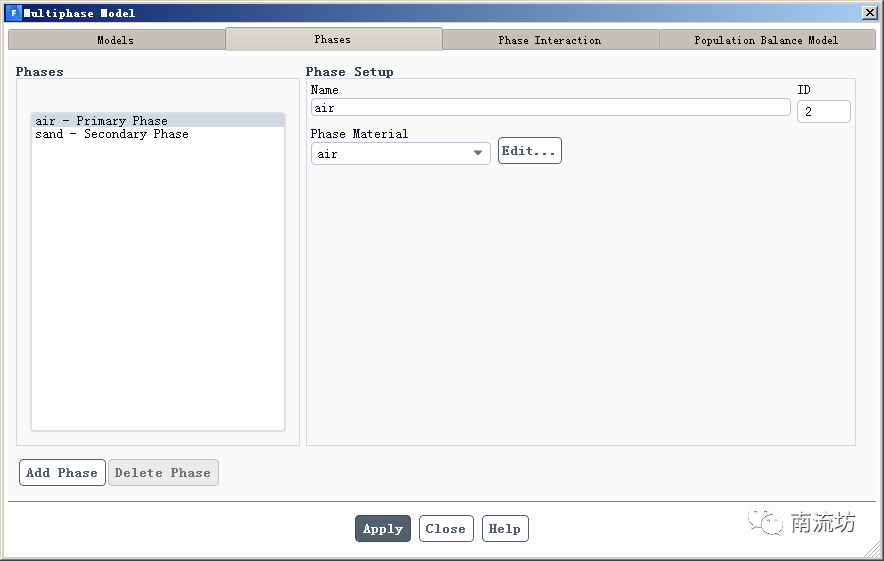

（2）在Phases选项卡中，Phase-1设置为air，Phase-2设置为sand。

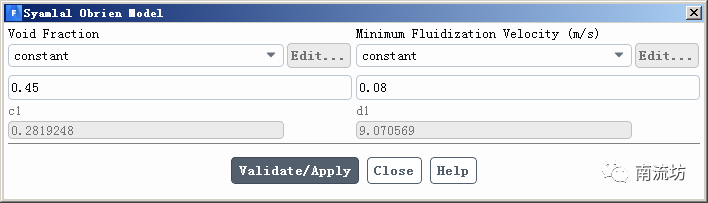

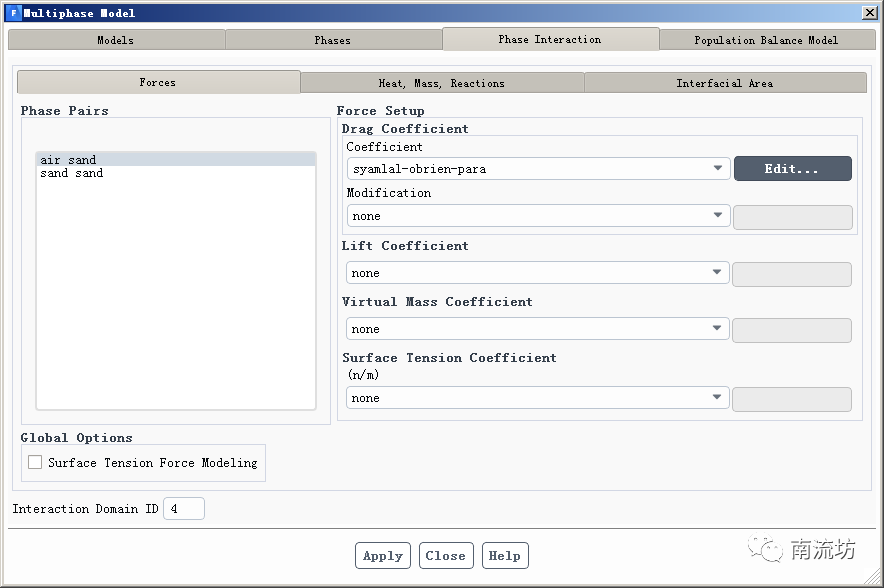

（3）在Phases Interaction选项卡中，Drag Coefficient设置为syamlal-obrien-para，单击Edit按钮设置空隙比和最小流化速度。

 6     设置边界条件

（1）在边界条件面板中，phase选择sand，双击inlet弹出边界条件设置对话框。Y-Velocity输入0.25，单击OK按钮确认退出。

 7     初始条件

（1）单击主菜单中Solution→Initialization按钮，弹出Solution Initialization（初始化设置）面板。

Initialization Methods中选择Standard Initialization，单击Initialize按钮进行初始化。

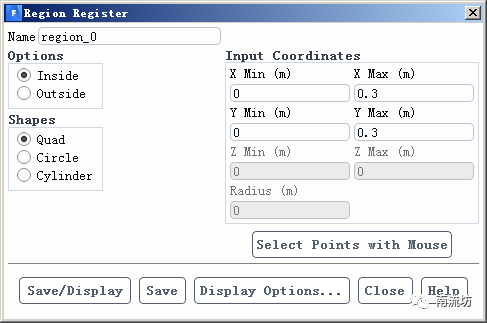

（2）右键单击命令结构树中Cell Registers→Adapt→New→Region按钮，弹出Region Register对话框。

在X Min中输入0，X Max中输入0.3，Y Min中输入0，Y Max中输入0.3，单击Mark按钮确认。

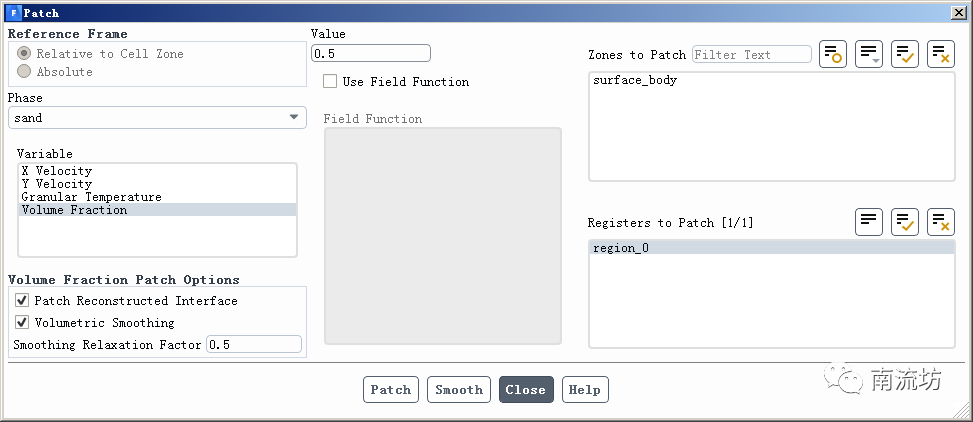

（3）在初始化设置面板，单击Patch按钮，弹出Patch对话框，Phase选择sand，在Variable中选择Volume Fraction，Value中填入0.5，Zones to Patch中选择region_0，单击Patch按钮。

 8     计算求解

单击主菜单中Solving→Run Calculation按钮，弹出Run Calculation（运行计算）面板。

在Time Step Size填入0.001，Number of Iterations中输入2000，单击Calculate开始计算。

 9     结果后处理
（1）双击A6栏Results项，进入CFD-Post界面。

（2）显示浓度场动画。
