FLUENT移动高斯热源模拟

本教程介绍了FLUENT处理移动高斯热源的基本操作步骤。

 1     启动FLUENT并导入网格
（1）在Windows系统下执行“开始”→“所有程序”→ANSYS 2020→Fluid Dynamics→Fluent 2020命令，启动Fluent 2020。

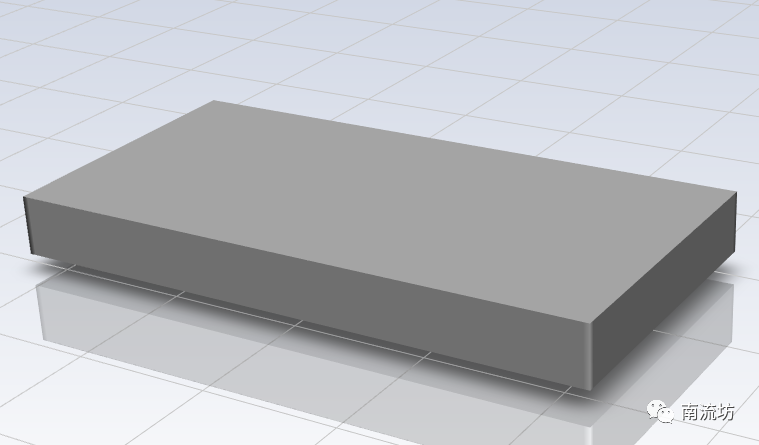

（2）单击主菜单中File→Read→Mesh命令，导入.msh网格文件。

 2     定义模型

（1）单击命令结构树中General按钮，弹出General（总体模型设定）面板，在Solver中Time选择Transient，进行瞬态计算。

 3     设置计算域

（1）单击主菜单中Physics→Zone→Cell Zones按钮启动Cell Zone Conditions面板。

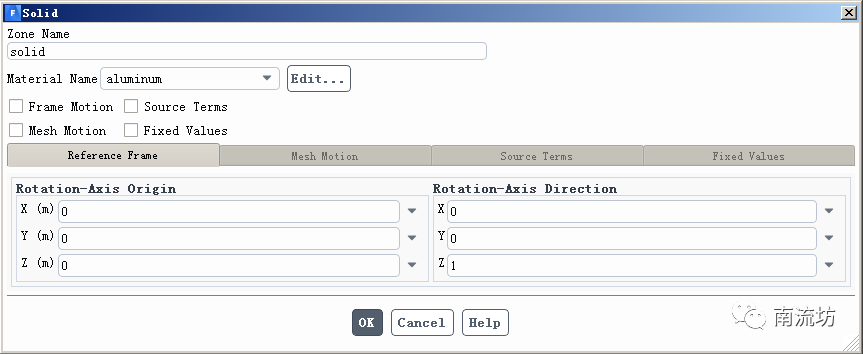

（2）在Cell Zone Conditions面板中，设置计算域类型为solid。

 4     设置UDF

单击主菜单中User-Defined→Functions→Compiled按钮，导入UDF文件。

UDF文件内容如下：

 #include "udf.h"  #define vec_soc 0.005   DEFINE_PROFILE(heatflux,t,i) {    real d[ND_ND];        real x;    real y;    face_t f;    real flow_time = RP_Get_Real("flow-time");
    begin_f_loop(f,t)      {       F_CENTROID(d,f,t);       x  = d[0];       y = d[1];       F_PROFILE(f,t,i) = 4.0e7*exp(-3*(pow((x-0.05),2)+pow((y-vec_soc*flow_time),2))/0.005/0.005);      }    end_f_loop(f,t) }

 5     设置边界条件

（1）单击主菜单中Physics→Zones→Boundaries按钮启动的边界条件面板。

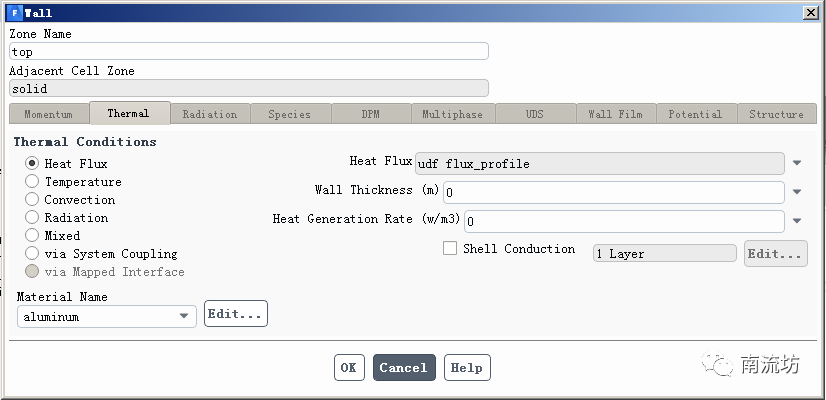

（2）在边界条件面板中，双击top，弹出边界条件设置对话框。在Heat Flux选择udf flux_profile。

 6     求解与控制

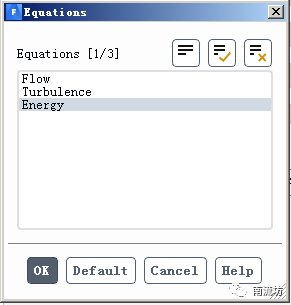

在SolutionControls对话框中，单击Equations按钮，弹出Equations对话框，取消勾选Flow和Turbulence。

 7     初始条件
单击主菜单中Solving→Initialization按钮，弹出Solution Initialization（初始化设置）面板。Initialization Methods中选择Standard Initialization，单击Initialize按钮进行初始化。

 8     计算求解

单击主菜单中Solving→Run Calculation按钮，弹出Run Calculation（运行计算）面板。

在Time Step Size中输入0.1，在Number of Time Steps中输入200，单击Calculate开始计算。

 9     结果后处理
显示温度分布云图。
