FLUENT表面化学反应模拟

本教程演示了表面化学反应的模拟过程。

 1     启动FLUENT并导入网格

（1）在Windows系统下执行“开始”→“所有程序”→ANSYS 2020→Fluid Dynamics→Fluent 2020命令，启动Fluent 2020。

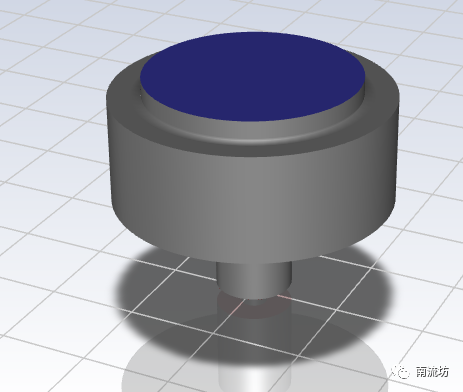

（2）单击主菜单中File→Read→Mesh命令，导入.msh网格文件。

 2     定义模型

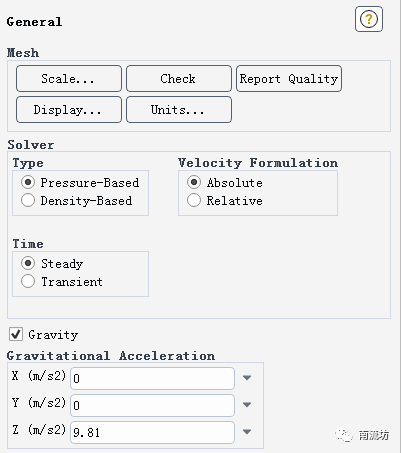

（1）单击命令结构树中General按钮，弹出General（总体模型设定）面板，在Solver中Time选择Steady，进行稳态计算，勾选Gravity，在Z中填入9.81m/s2。

 3     设置能量方程

在模型设定面板Models中双击Engery按钮，弹出Engery对话框，勾选Engery Equation，单击OK按钮确认。

 4     设置多组分模型

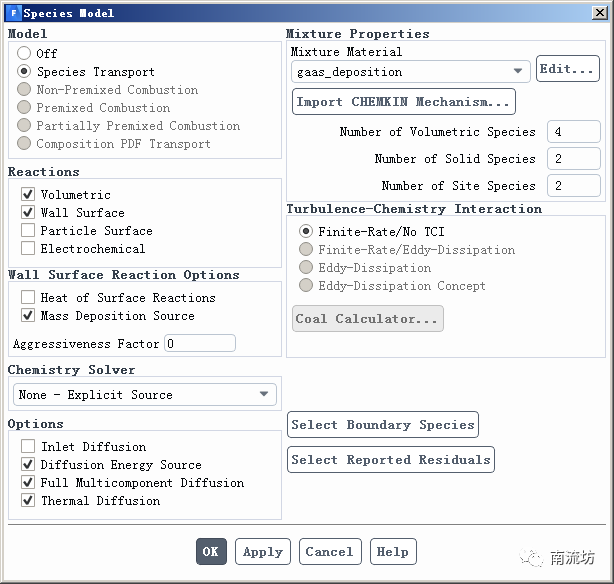

在模型设定面板Models中双击Species按钮，弹出Species Model对话框，选择Species Transport。

在Reactions中勾选Volumetric，Wall Surface。

 5     设置物质材料

（1）单击主菜单中Setting Up Physics→Materials→Create/Edit，弹出Create/Edit Materials（材料）对话框。单击Fluent Database按钮弹出Fluent Database Materials对话框，选择物质arsenic-trihydride (ash3)，hydrogen (h2)，methylradical(ch3)和 trimethyl-gallium (game3)，单击Copy按钮确认。

（2）利用物质air，创建新物质Ga_s，As_s，Ga和As。这里只改名称，先不修改属性。

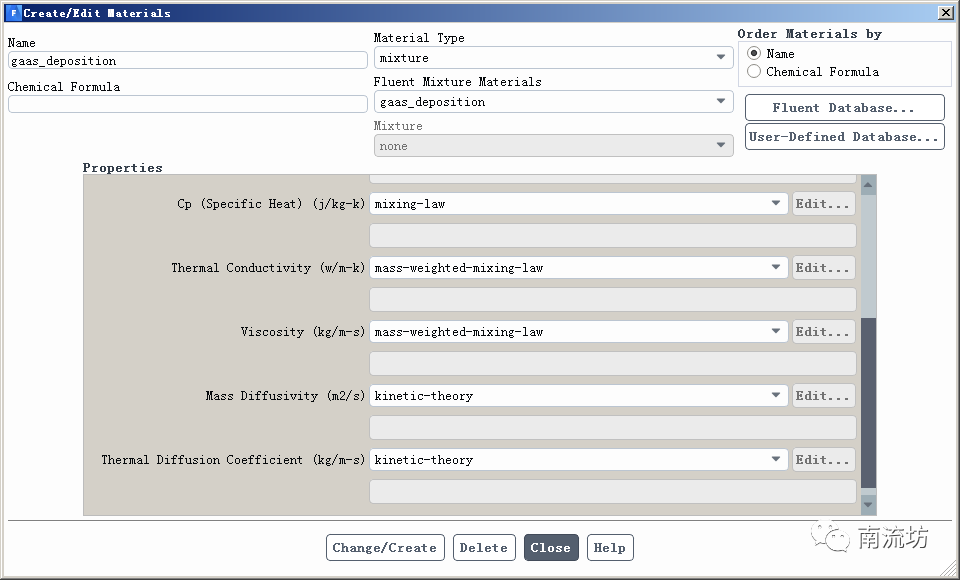

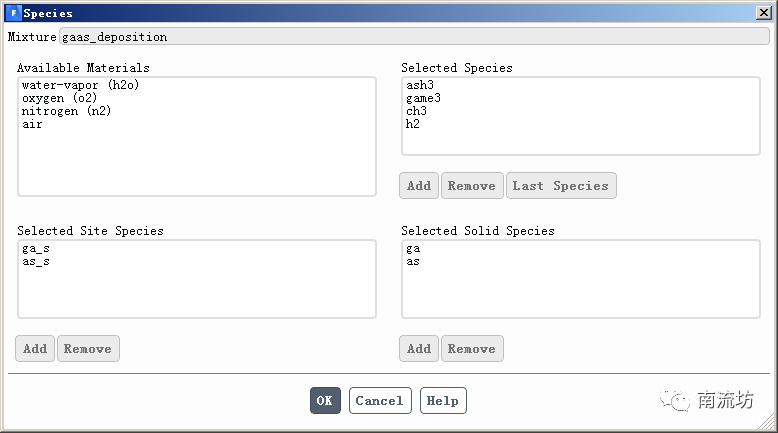

（3）设置混合物名称为gaas_deposition。在属性中，单击Mixture Species旁的Edit按钮，设置混合物组分。

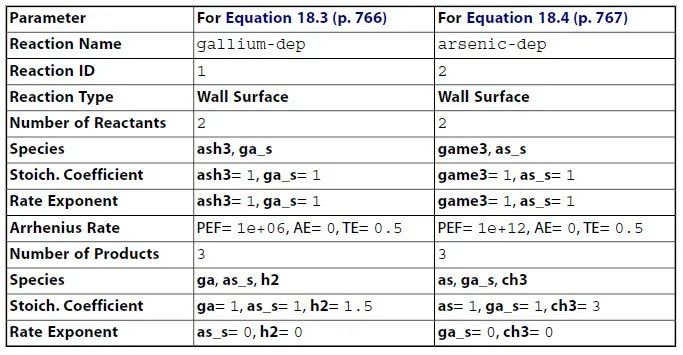

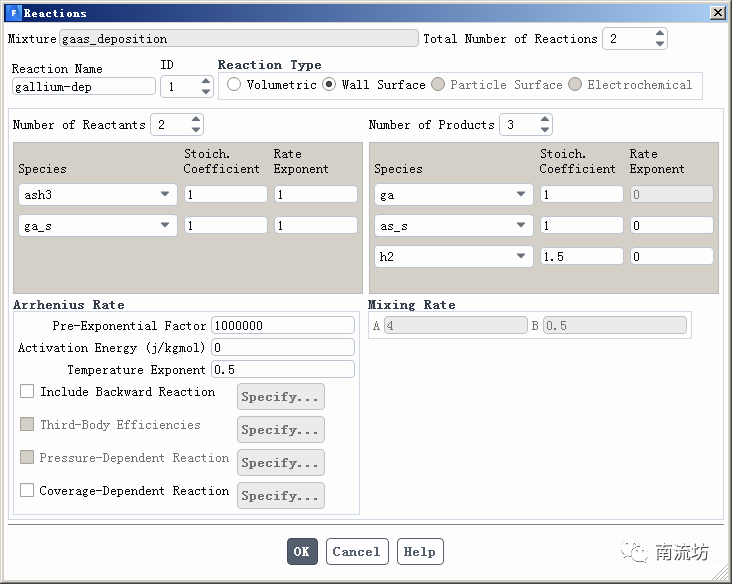

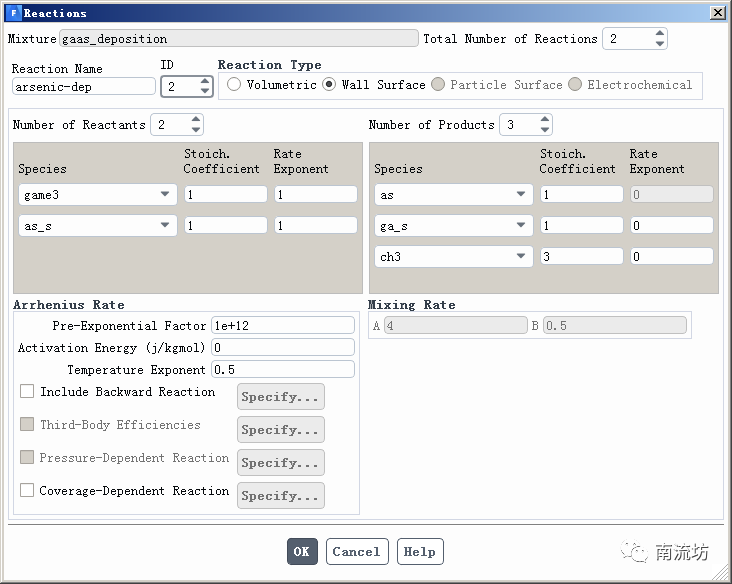

（4）单击Mixture Species旁的Edit按钮，设置化学反应。这里设置两个化学反应。

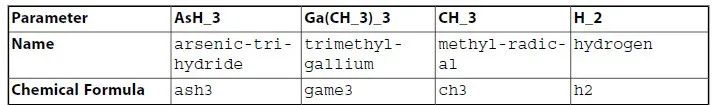

相关参数设置如下表所示。

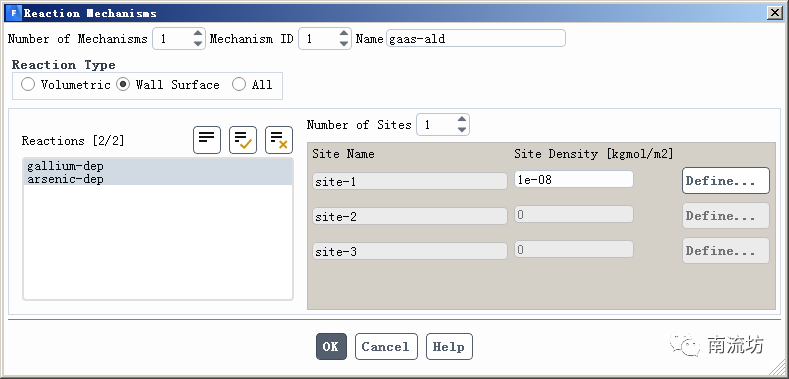

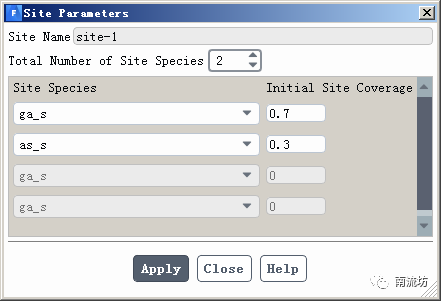

（5）单击Mechanism旁的Edit按钮，设置化学反应。这里设置反应机理。

（6）设置混合物热传导率和粘性。

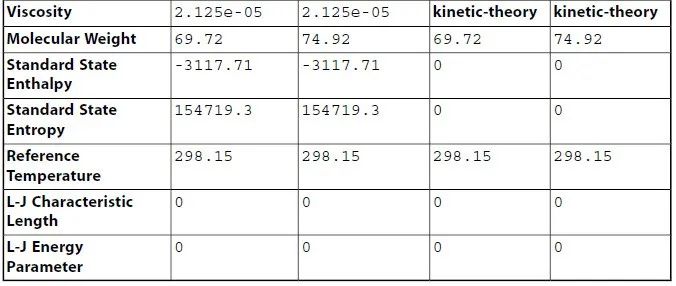

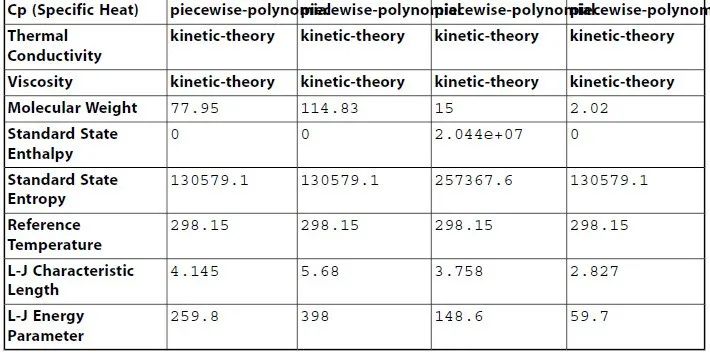

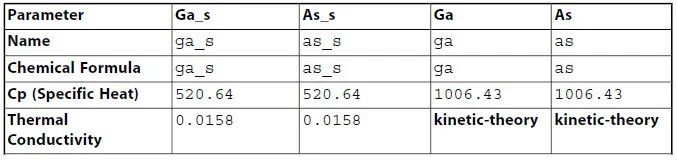

（7）设置混合物中物质的物性参数。

 6     设置边界条件

（1）单击主菜单中Physics→Zones→Boundaries按钮启动的边界条件面板。

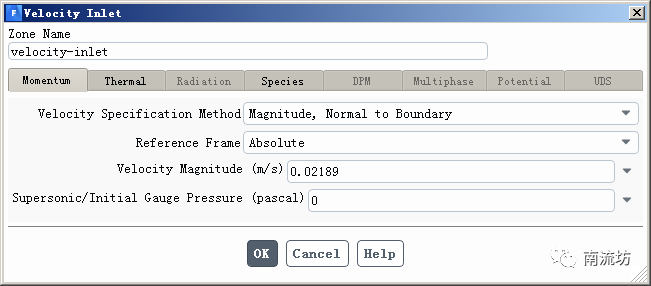

（2）在边界条件面板中，设置Velocity Magnitude为0.02189。

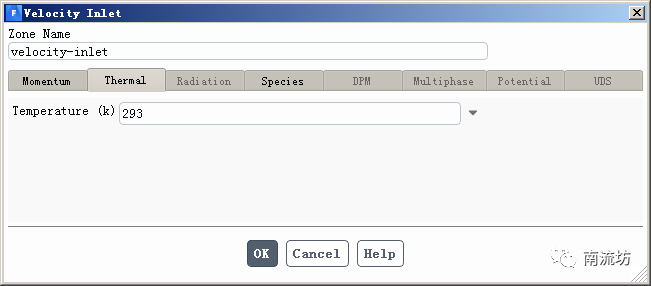

在Thermal选项卡中，Temperature设置为293。

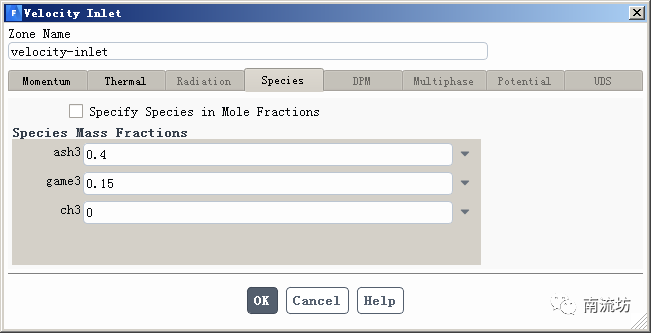

在Species选项卡中，ash3设置为0.4，game3设置为0.15。

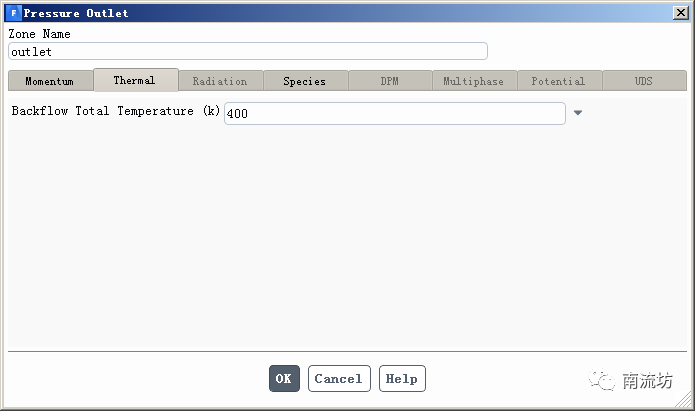

（3）设置outlet。在Thermal选项卡中，Temperature设置为400。

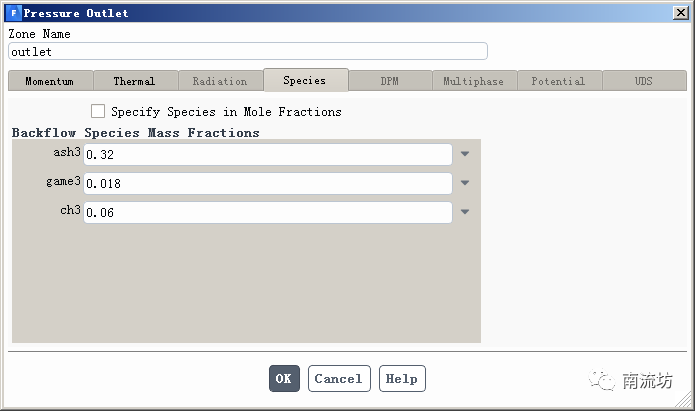

在Species选项卡中，ash3设置为0.32，game3设置为0.018，ch3设置为0.06。

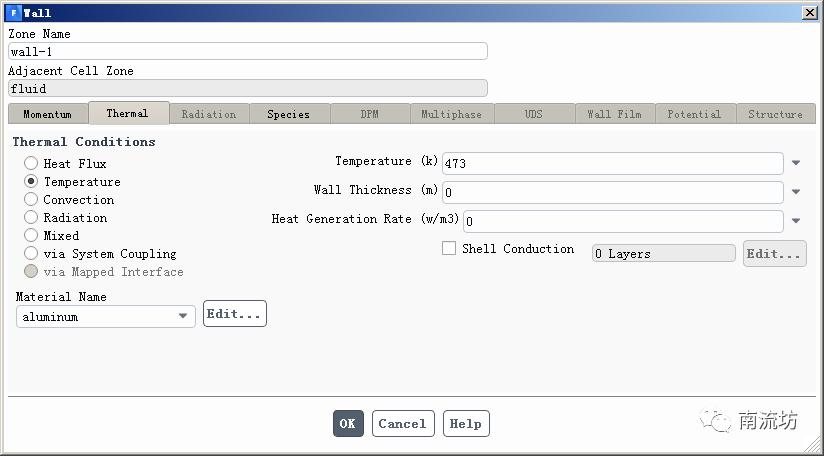

（4）设置wall-1。在Thermal选项卡中，Temperature设置为473。

（5）设置wall-2。在Thermal选项卡中，Temperature设置为343。

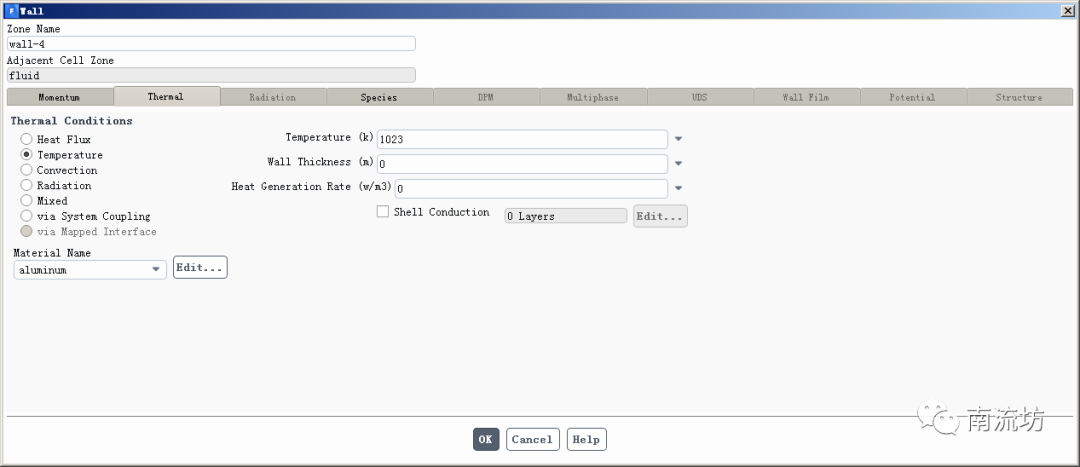

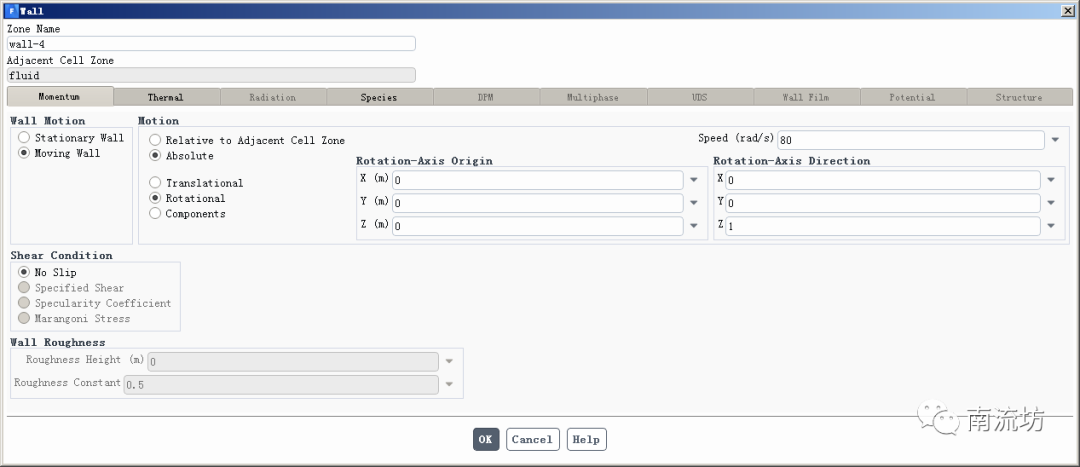

（6）设置wall-4。在Wall Motion中选择Moving Wall，Motion选择Rotational，Speed设置为80。

在Thermal选项卡中，Temperature设置为1023。

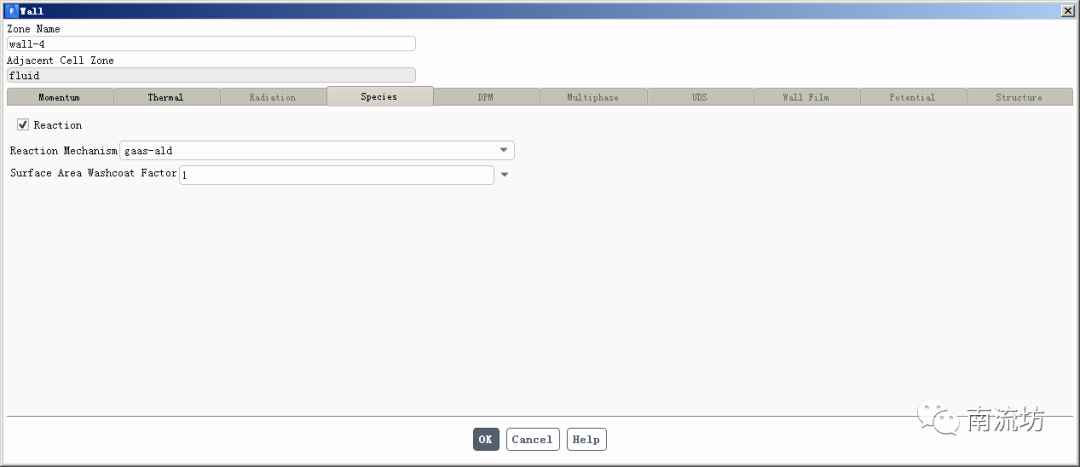

在Species选项卡中，勾选Reaction。

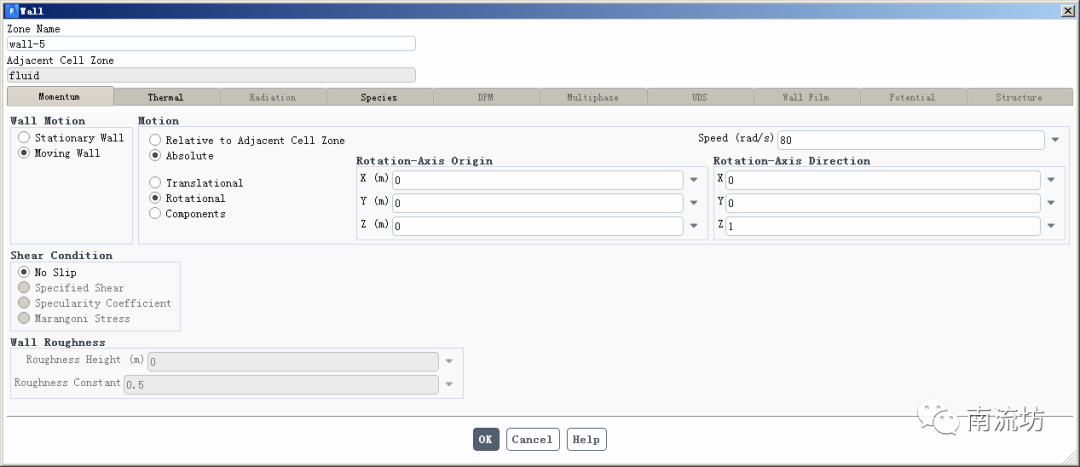

（7）设置wall-5。在Wall Motion中选择Moving Wall，Motion选择Rotational，Speed设置为80。

在Thermal选项卡中，Temperature设置为720。

（8）设置wall-6。在Thermal选项卡中，Temperature设置为303。

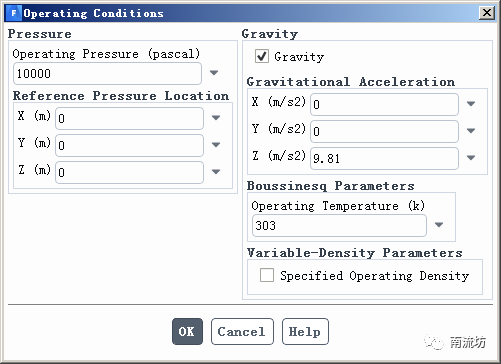

（9）在Operating Conditions对话框中，勾选Specified Operating Density。

 7     初始条件

单击主菜单中Solving→Initialization按钮，弹出Solution Initialization（初始化设置）面板。

Initialization Methods中选择Hybrid Initialization，单击Initialize按钮进行初始化。

 8     计算求解

单击主菜单中Solving→Run Calculation按钮，弹出Run Calculation（运行计算）面板。

在Number of Iterations中输入1000，单击Calculate开始计算。

 9     结果后处理
（1）双击A6栏Results项，进入CFD-Post界面。

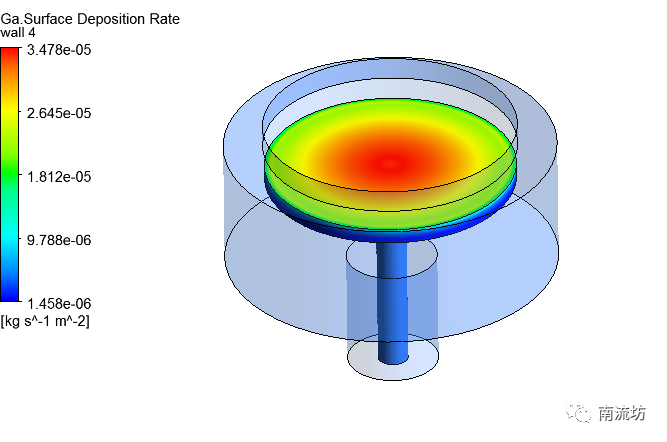

（2）显示物质浓度场。
