FLUENT壁面吸附模拟

本教程演示了利用UDF模拟壁面吸附的过程。

 1     启动FLUENT并导入网格

（1）在Windows系统下执行“开始”→“所有程序”→ANSYS 2020→Fluid Dynamics→Fluent 2020命令，启动Fluent 2020。

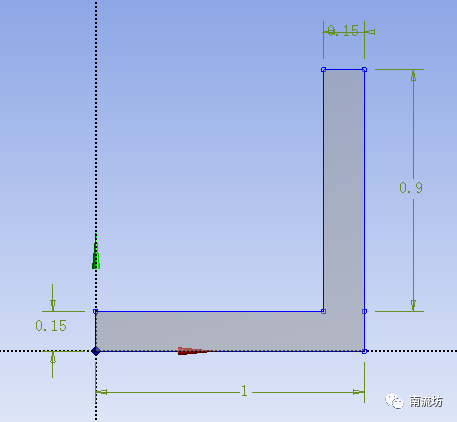

（2）单击主菜单中File→Read→Mesh命令，导入.msh网格文件。

 2     定义模型

（1）单击命令结构树中General按钮，弹出General（总体模型设定）面板，在Solver中Time选择Steady，进行稳态计算。

 3     激活能量方程

在模型设定面板Models中双击Engery按钮，弹出Engery对话框，勾选Engery Equation，单击OK按钮确认。

 4     设置多组分模型

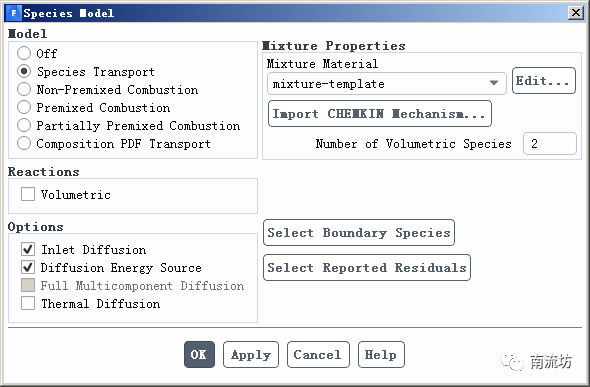

在模型设定面板Models中双击Species按钮，弹出Species Model对话框，选择Species Transport。

 5     设置材料

单击主菜单中Setting Up Physics→Materials→Create/Edit，弹出Create/Edit Materials（材料）对话框。

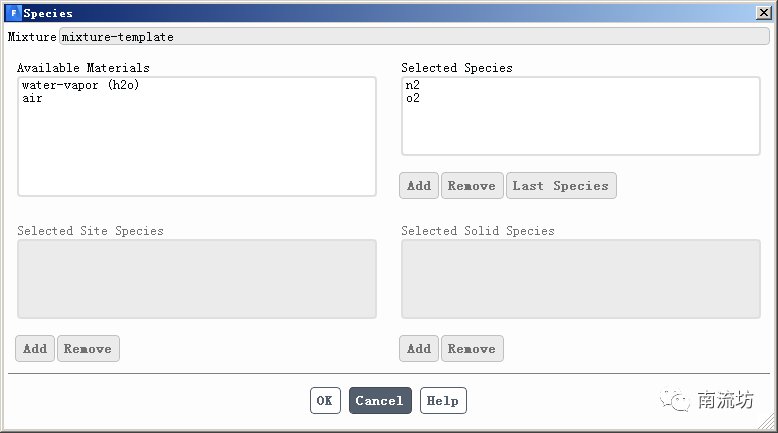

设置混合物，在属性中单击Mixture Species旁的Edit按钮，设置混合物组分。

 6     设置边界条件

（1）单击主菜单中Setting Up Physics→Zones→Boundaries按钮启动的边界条件面板。

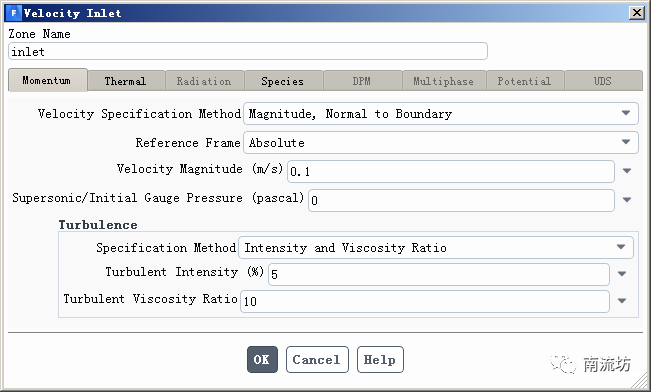

（2）在边界条件面板中，双击鼠标左键选择inlet，弹出边界条件设置对话框。Velocity Magnitude设置为0.1。

在Species选项卡中，N2设置为0.7。

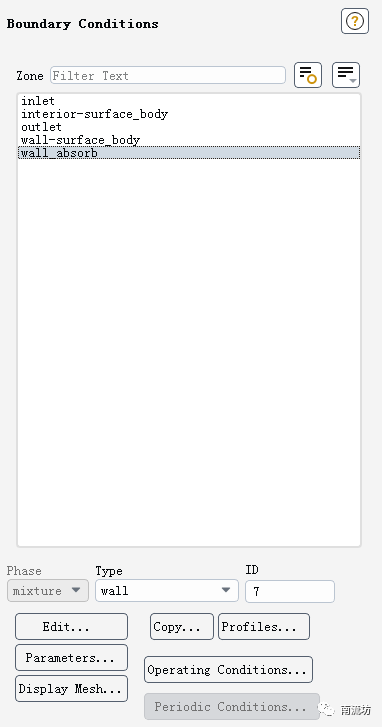

（3）在边界条件面板中，单击选择wall_absorb，读取边界的ID号，即7。

 7     设置UDF

（1）单击主菜单中User-Defined→Functions→Compiled按钮，导入UDF文件。

UDF文件内容如下：

#include "udf.h"
DEFINE_ADJUST(absorb_n2, domain){real vol_n2;Thread *t, *t0;face_t f;cell_t c;domain = Get_Domain(1);t = Lookup_Thread(domain, 7);begin_f_loop(f, t){c = F_C0(f, t);t0 = THREAD_T0(t);C_YI(c, t0, 0) = C_YI(c, t0, 0) - 0.6;vol_n2 = C_YI(c, t0, 0);}end_f_loop(f, t)}

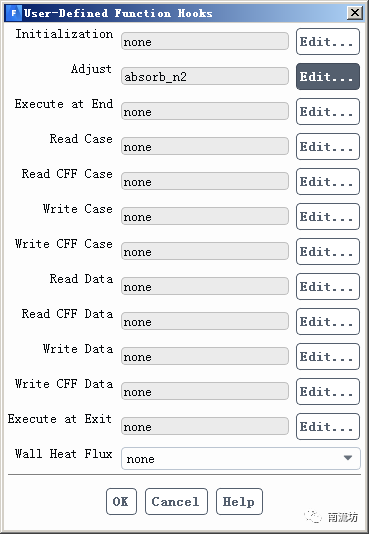

（2）单击主菜单中User-Defined→Function Hooks按钮，调用UDF文件。

 8     初始条件

单击主菜单中Solution→Initialization按钮，弹出Solution Initialization（初始化设置）面板。

Initialization Methods中选择Hyper Initialization，单击Initialize按钮进行初始化。

 9     计算求解
单击主菜单中Solving→Run Calculation按钮，弹出Run Calculation（运行计算）面板。

在Number of Iterations中输入1000，单击Calculate开始计算。

 10     结果后处理
（1）双击A6栏Results项，进入CFD-Post界面。

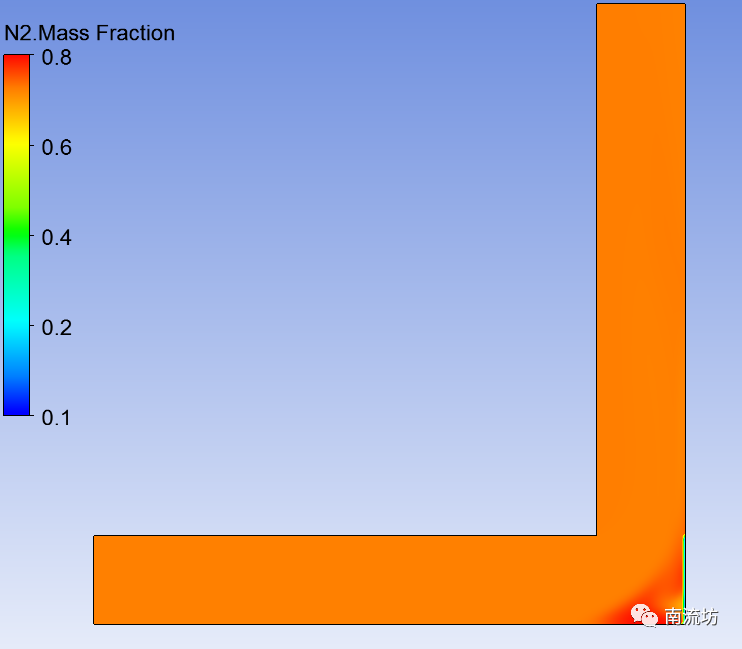

（2）显示氮气浓度场。
