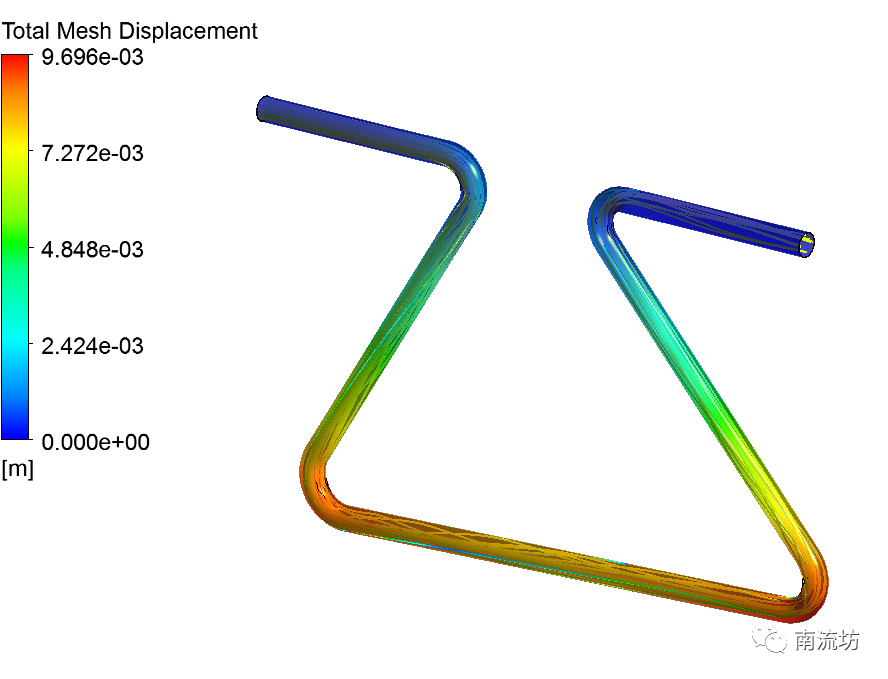

FLUENT科里奥利斯流量计流动模拟

本教程演示了如何使用Workbench的System Coupling模块来实现Fluent和Mechanical之间双向流固耦合计算。

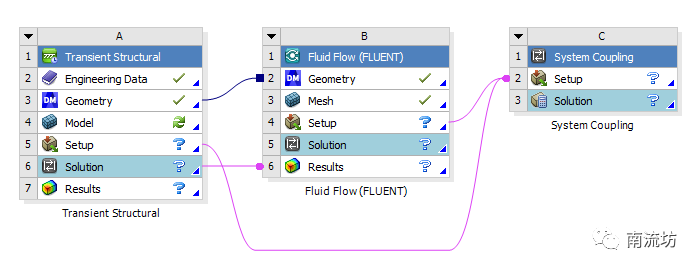

 1     启动Workbench并建立分析项目

（1）在Windows系统下执行“开始”→“所有程序”→ANSYS 2020→Workbench2020命令，启动Workbench2020。

（2）单击选择File→Import命令，导入wbpz文件。

 2     结构模型设置

（1）双击A5栏Setup项，进入Transient Structural界面，在该界面下进行模型的网格划分和模型设置。

（2）确保长度单位设置为m。

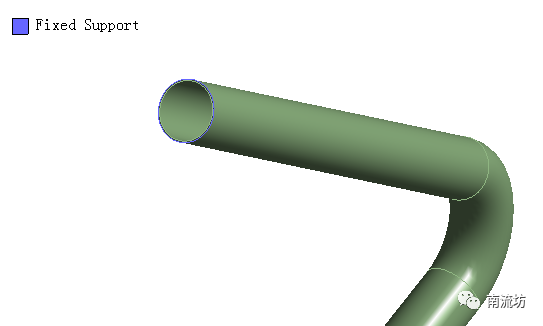

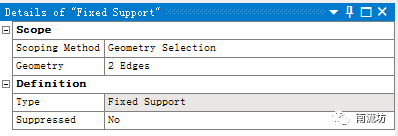

（3）右键单击Transient选择insert→Fixed Support，Geometry选择管道出入口处的外壁边缘。

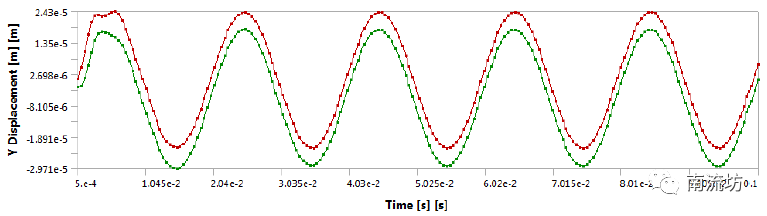

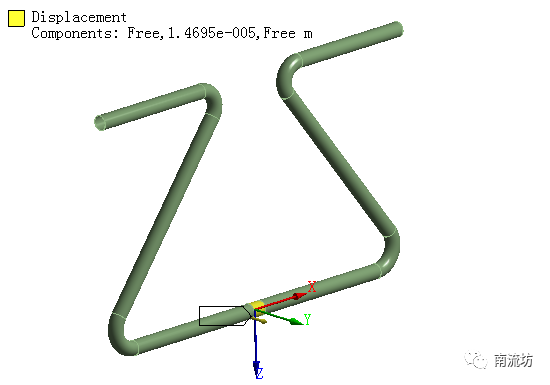

（4）右键单击Transient选择insert→Displacement，Geometry选择管道中间位置面。在Y Component输入0.000025*sin(50.4*360*time)。

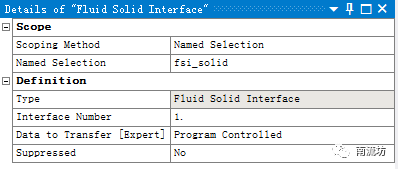

（5）右键单击Transient选择insert→Fluid Solid Interface，Named Selection选择fsi_solid。

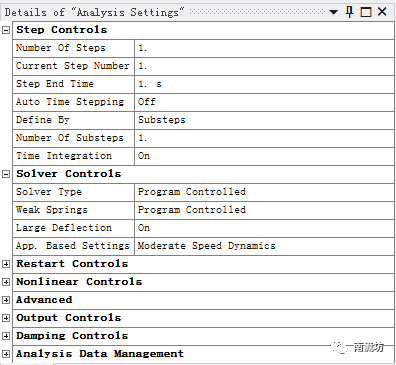

（6）单击选择Analysis Settings，Auto Time Stepping选择Off，Number Of Substeps设置为1。

（7）执行主菜单File→Close Mechanical命令退出，返回到Workbench主界面。

 3     定义流体模型

（1）双击A4栏Setup项，打开Fluent Launcher对话框，单击OK按钮进入FLUENT界面。

（2）单击命令结构树中General按钮，弹出General（总体模型设定）面板。在SolverTime中选择Transient。

 4     设置材料

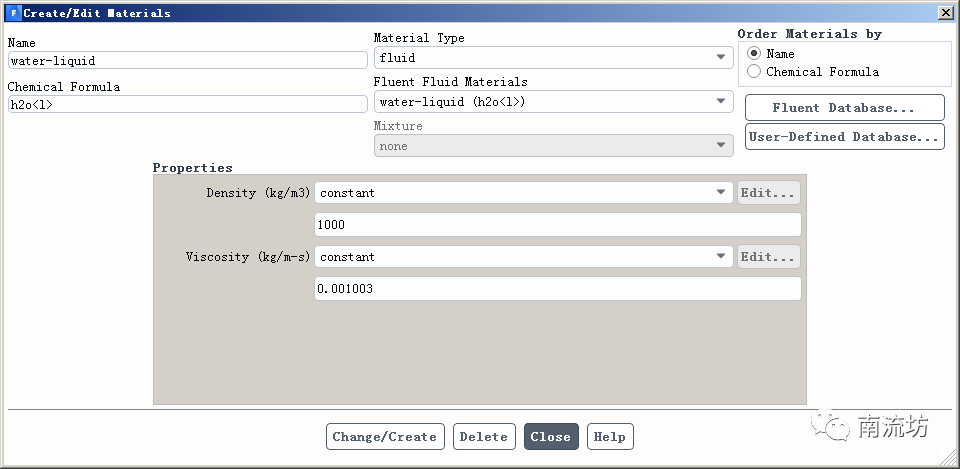

单击主菜单中Setting Up Physics→Materials→Create/Edit，弹出Create/Edit Materials（材料）对话框。单击Fluent Database按钮弹出Fluent Database Materials对话框，选择water liquid，设置密度为1000，单击Copy按钮确认。

 5     设置动网格

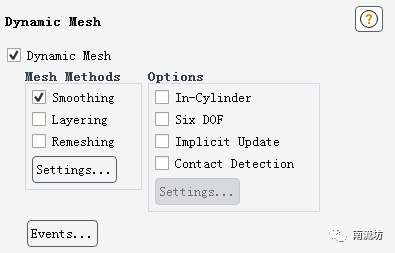

（1）单击主菜单中Setting Up Domain→Mesh Models→Dynamic Mesh按钮启动的Dynamic Mesh对话框，选择Smoothing，单击Settings按钮弹出Mesh Method Settings对话框。

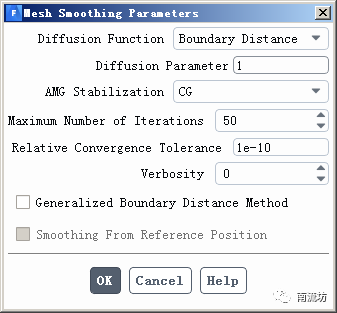

在Smoothing选项卡中，Method选择Diffusion，单击Advanced按钮弹出对话框，Diffusion Parameter设置为1。

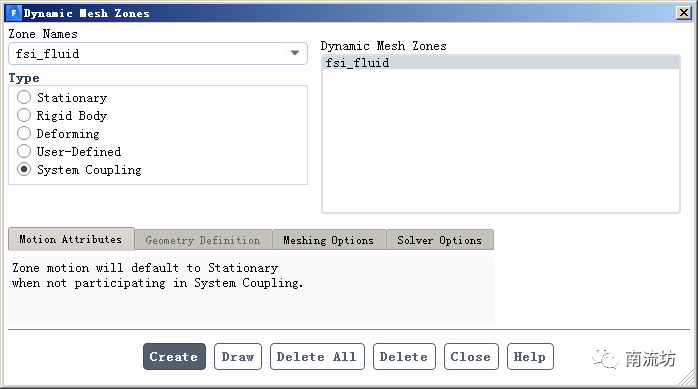

（2）在Zones Names中选择fsi_fluid，Type选择System Coupling，单击Create按钮。

 6     边界条件
（1）单击主菜单中Setting Up Physics→Zones→Boundaries按钮启动的边界条件面板。

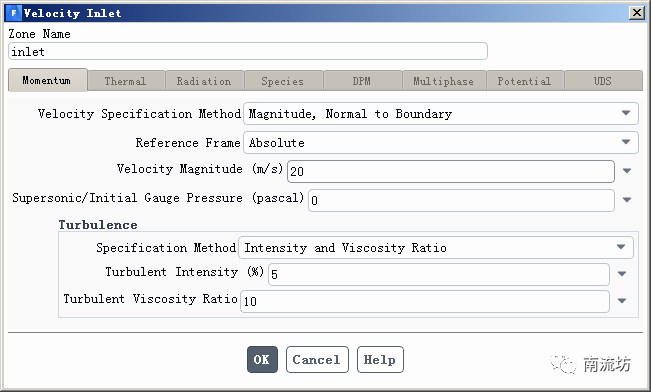

（2）在边界条件面板中，双击设置inlet，Velocity Magnitude填入20，单击OK按钮确认退出。

 7     初始条件

（1）单击主菜单中Solve→Initialization按钮，弹出Solution Initialization（初始化设置）面板。

Initialization Methods中选择Hybrid Initialization，单击Initialize按钮进行初始化。

（2）单击单击主菜单中File→Close Fluent按钮退出FLUENT界面。

 8     耦合计算设置

（1）双击C2栏Setup项，进入C：System Coupling界面。
