FLUENT飞机进气道模拟

本教程演示了飞机进气道模拟的过程。

 1     启动FLUENT并导入网格
（1）在Windows系统下执行“开始”→“所有程序”→ANSYS 2020→Fluid Dynamics→Fluent 2020命令，启动Fluent 2020。

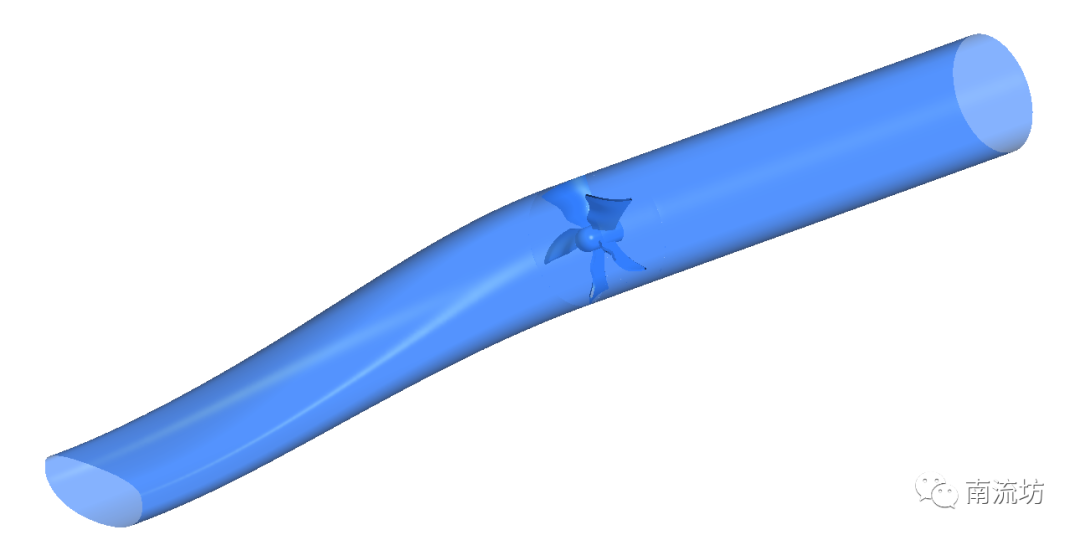

（2）单击主菜单中File→Read→Mesh命令，导入.msh网格文件。

 2     定义模型

单击命令结构树中General按钮，弹出General（总体模型设定）面板，在Solver中Time选择Transient，进行瞬态计算。

 3     设置湍流模型

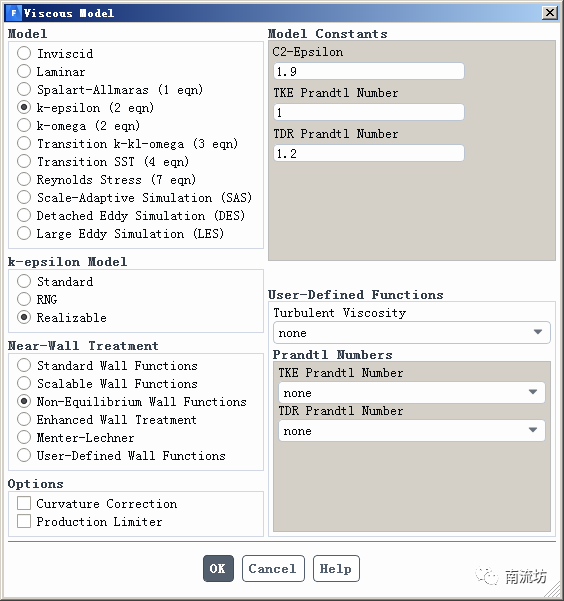

在模型设定面板Models中双击Viscous按钮，弹出Viscous Models对话框，勾选Realizable k-epsilon模型，Near-Wall Treatment勾选Non-Equilibrium Wall Functions，单击OK按钮确认。

 4     设置边界条件

（1）单击主菜单中Setting Up Physics→Zones→Boundaries按钮启动的边界条件面板。

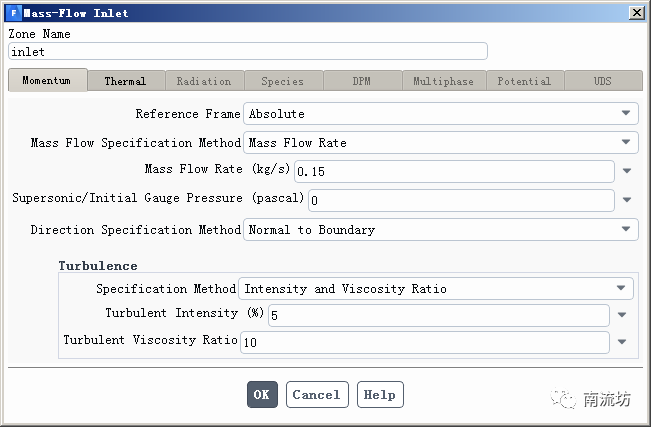

（2）在边界条件面板中，单击鼠标左键选择inlet，设置边界类型为mass-flow-inlet，弹出边界条件设置对话框。mass flow rate设置为0.15。

 5     设置计算域

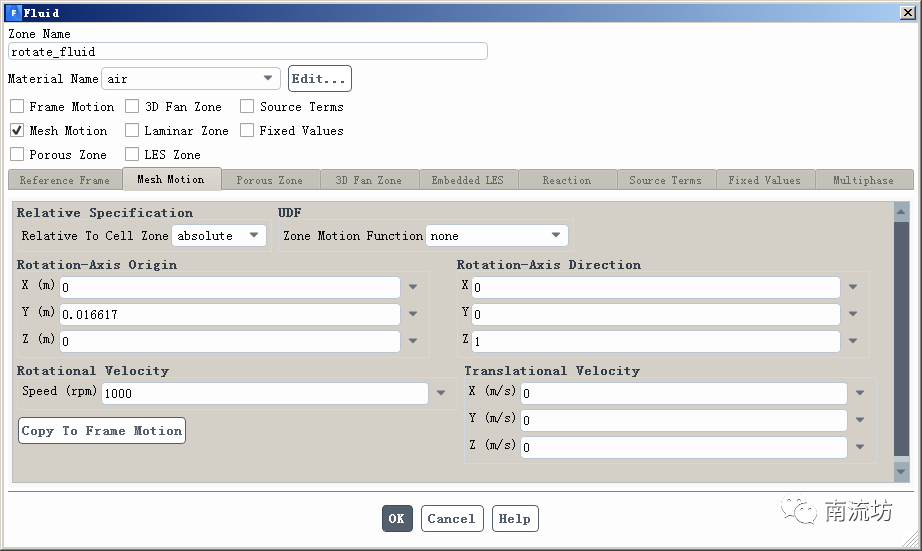

在Cell Zone Conditions面板中，双击rotate_fluid，弹出计算域设置对话框，勾选Mesh Motion，在Rotation-Axis Origin中输入（0，0.016617，0），在Rotation-Axis Direction中输入（0,0,1），在Speed中输入1000rpm，单击OK按钮并关闭对话框。

 6     初始条件

单击主菜单中Solution→Initialization按钮，弹出Solution Initialization（初始化设置）面板。

Initialization Methods中选择Hyper Initialization，单击Initialize按钮进行初始化。

 7     计算求解
单击主菜单中Solving→Run Calculation按钮，弹出Run Calculation（运行计算）面板。

在Time Step Zize中输入0.001，Number of Iterations中输入1000，单击Calculate开始计算。

 8     结果后处理
（1）双击A6栏Results项，进入CFD-Post界面。

（2）显示流场动画。
