FLUENT开尔文-亥姆霍兹不稳定性模拟

本教程演示了开尔文-亥姆霍兹不稳定性的模拟过程。

 1     启动FLUENT并导入网格
（1）在Windows系统下执行“开始”→“所有程序”→ANSYS 2020→Fluid Dynamics→Fluent 2020命令，启动Fluent 2020。

（2）单击主菜单中File→Read→Mesh命令，导入.msh网格文件。

 2     定义模型

（1）单击命令结构树中General按钮，弹出General（总体模型设定）面板，在Solver中Time选择Transient，进行瞬态计算。

 3     设置湍流模型

在模型设定面板Models中双击Viscous按钮，弹出Viscous Models对话框，在Model中选择Inviscid，单击OK按钮确认。

 4     设置多相流模型

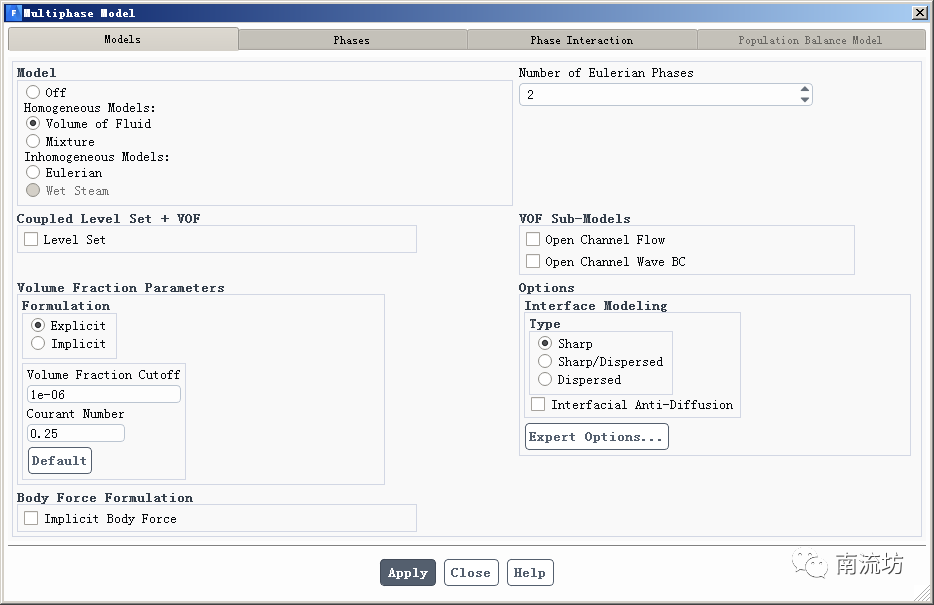

（1）在模型设定面板Models中双击Multiphase按钮，弹出Multiphase Model（多相流模型）对话框，选择VOF。

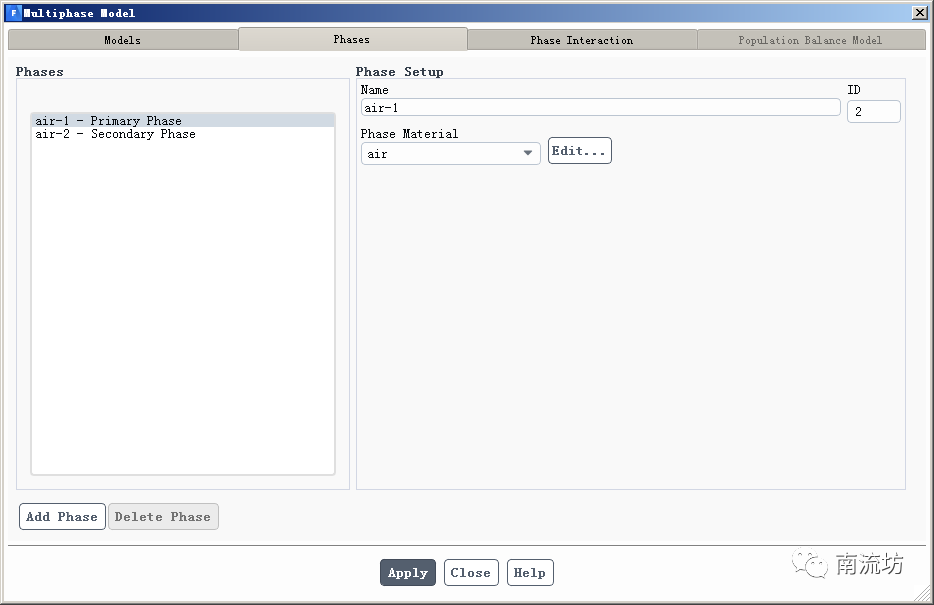

（2）在Phases选项卡中，Phase-1命名为air-1，物质设置为air，Phase-2命名为air-2，物质设置为air。

 5     设置周期性边界条件

（1）创建周期边界条件。在命令栏输入以下命令：

mesh/modify-zones/make-periodic

Periodic zone选择Periodic-1的ID，Shadow zone选择shadow-1的ID，Rotationally periodic?输入No，Create periodic zones?输入yes，Auto detect translation vector?输入yes，创建周期性边界。

（2）同步骤（1），创建周期性边界Periodic-2

 6     初始条件

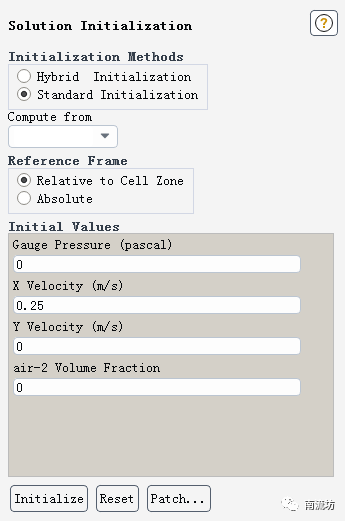

（1）单击主菜单中Solution→Initialization按钮，弹出Solution Initialization（初始化设置）面板。

Initialization Methods中选择Standard Initialization，X Velocity设置为0.25，单击Initialize按钮进行初始化。

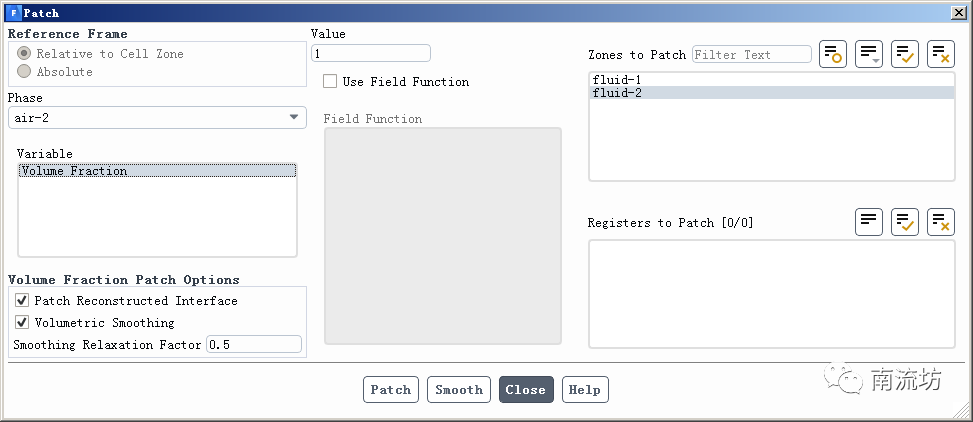

（2）在初始化设置面板，单击Patch按钮，弹出Patch对话框，Phase选择air-2，在Variable中选择Volume Fraction，Value中填入1，Zones to Patch中选择fluid-2，单击Patch按钮。

 7     计算求解

单击主菜单中Solving→Run Calculation按钮，弹出Run Calculation（运行计算）面板。

在Time Step Size填入0.002，Number of Iterations中输入5000，单击Calculate开始计算。

 8     结果后处理
（1）双击A6栏Results项，进入CFD-Post界面。

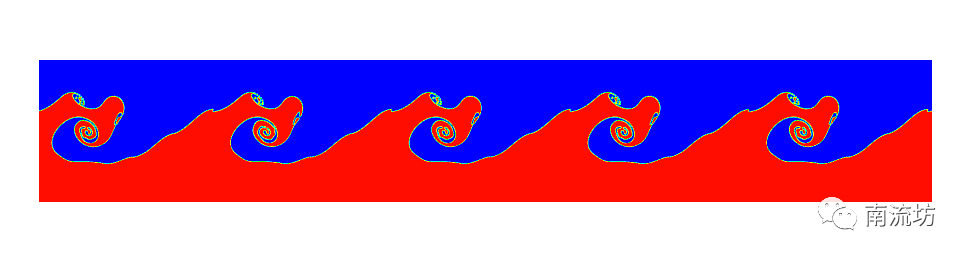

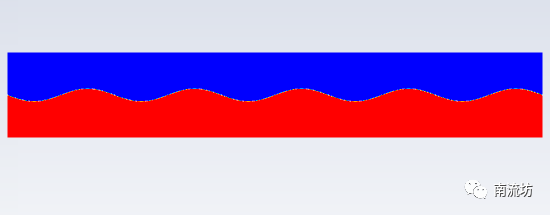

（2）显示云图。
